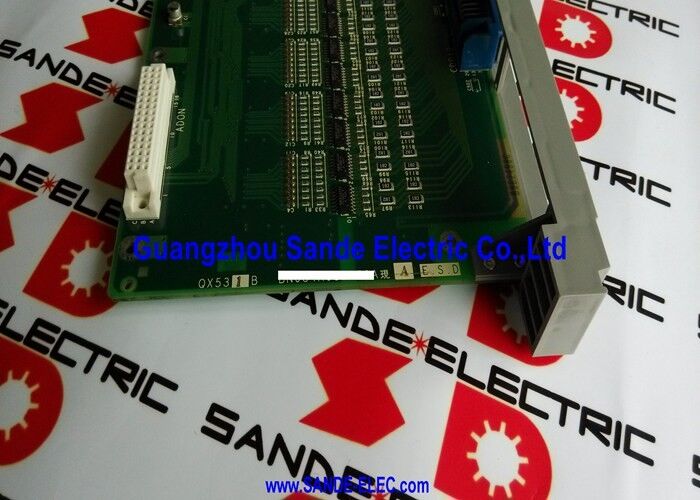

ODM PLC Προγραμματιζόμενος Λογικός Ελεγκτής Mitsubishi PCB Board QX531B

Mitsubishi QX531B | MELDAS 500 (M500) Πίνακας Διεπαφής Εισόδου/Εξόδου — Πίνακας Εισόδου/Εξόδου Μηχανής CNC

Αριθμός Εξαρτήματος: QX531B

Σταυροαναφορά: A52531 / BN634A639G52A

Κατασκευαστής: Mitsubishi Electric (Ιαπωνία)

Πύλη Σήματος για το MELDAS 500

Το QX531B είναι ο πίνακας διεπαφής εισόδου/εξόδου για το σύστημα CNC MELDAS 500 (M500) της Mitsubishi. Στα κέντρα κατεργασίας και τα κέντρα περιστροφής που είναι εξοπλισμένα με MELDAS 500, αυτός ο πίνακας λειτουργεί ως σημείο επικοινωνίας μεταξύ του ελεγκτή CNC και των συσκευών πεδίου του μηχανήματος — διακόπτες ορίου, έξοδοι ρελέ, σωληνοειδή, σήματα ασφάλισης, ανάδραση αλλαγής εργαλείου και είσοδοι/έξοδοι πίνακα χειριστή.

Όταν ένα συγκεκριμένο σύνολο καναλιών εισόδου/εξόδου σταματήσει να ανταποκρίνεται και το υπόλοιπο μηχάνημα λειτουργεί κανονικά, το QX531B που εξυπηρετεί αυτά τα κανάλια είναι ο κύριος ύποπτος. Το CNC MELDAS 500 της Mitsubishi παράγει κωδικούς συναγερμού που σχετίζονται με την είσοδο/έξοδο όταν τα σήματα εισόδου δεν λαμβάνονται εντός του αναμενόμενου παραθύρου, και ο κωδικός συναγερμού προσδιορίζει ποια ομάδα σημάτων έχει αποτύχει — υποδεικνύοντας απευθείας τον υπεύθυνο πίνακα.

Το QX531B αναφέρεται στο σύστημα εξαρτημάτων της Mitsubishi με τρεις ονομασίες: QX531B (η δική του ονομασία του πίνακα), A52531 (εναλλακτική αναφορά Mitsubishi) και BN634A639G52A (ο πλήρης αναγνωριστικός κωδικός ετικέτας). Όλα αυτά αναφέρονται στην ίδια διάταξη.

Εγκατεστημένη Βάση και Μακροζωία

Η πλατφόρμα MELDAS 500 εγκαταστάθηκε ευρέως σε κέντρα κατεργασίας και κέντρα περιστροφής από τα τέλη της δεκαετίας του 1980 έως τη δεκαετία του 1990. Μηχανές εξοπλισμένες με ελέγχους M500 παραμένουν σε παραγωγή σε πολλές εγκαταστάσεις. Το QX531B, ως αυθεντικός πίνακας Mitsubishi για αυτήν την πλατφόρμα, προμηθεύεται μέσω της βιομηχανικής δευτερογενούς αγοράς ως ο κύριος κανάλι εφοδιασμού για μονάδες αντικατάστασης.

Βασικές Προδιαγραφές

Συχνές Ερωτήσεις

Ε1: Το MELDAS 500 εμφανίζει κωδικούς συναγερμού εισόδου/εξόδου σε συγκεκριμένα κανάλια. Πριν αντικαταστήσετε το QX531B, τι πρέπει να ελεγχθεί πρώτα;

Επιβεβαιώστε ότι η τροφοδοσία 24VDC στον πίνακα εισόδου/εξόδου είναι εντός προδιαγραφών. Μια τάση τροφοδοσίας εκτός του εύρους ανοχής (συνήθως ±10% των 24V) εμποδίζει τη σωστή εναλλαγή σήματος χωρίς να υποδεικνύει βλάβη του πίνακα. Επίσης, ελέγξτε την καλωδίωση στους επηρεαζόμενους ακροδέκτες για ζημιές, χαλαρές συνδέσεις ή διάβρωση επαφών. Εάν η τροφοδοσία και η καλωδίωση επιβεβαιωθούν ως σωστές, ο πίνακας έχει αποτύχει.

Ε2: Είναι τα QX531B, A52531 και BN634A639G52A όλοι ο ίδιος πίνακας;

Ναι — και οι τρεις ονομασίες αναφέρονται στην ίδια φυσική διάταξη πίνακα. Το QX531B είναι ο κύριος αναγνωριστικός κωδικός του πίνακα. Το A52531 είναι μια εναλλακτική αναφορά εξαρτημάτων της Mitsubishi. Το BN634A639G52A είναι η πλήρης ονομασία ετικέτας που είναι τυπωμένη στον ίδιο τον πίνακα. Επιβεβαιώστε ποια ονομασία εμφανίζεται στην ετικέτα του εγκατεστημένου πίνακα κατά την παραγγελία για να αποφύγετε σύγχυση.

Ε3: Η αντικατάσταση του QX531B απαιτεί αλλαγές παραμέτρων CNC;

Όχι. Το QX531B είναι ένας πίνακας διεπαφής σήματος εισόδου/εξόδου. Δεν περιέχει παραμέτρους CNC. Τα δεδομένα διαμόρφωσης βρίσκονται στον ελεγκτή MELDAS 500. Μετά από αντικατάσταση πίνακα ίδιου τύπου, το CNC συνεχίζει την κανονική λειτουργία εισόδου/εξόδου χωρίς επαναδιαμόρφωση.

Ε4: Το μηχάνημα ήταν ακινητοποιημένο για τρία χρόνια. Υποψιάζεται ότι το QX531B προκαλεί διαλείπουσες βλάβες εισόδου/εξόδου μετά την επανεκκίνηση. Τι πρέπει να ελεγχθεί;

Ελέγξτε όλες τις επαφές των συνδετήρων στον πίνακα για οξείδωση από μακροχρόνια αποθήκευση, ιδιαίτερα τους συνδετήρες καλωδίωσης πεδίου και τον σύνδεσμο πίνακα-πλάτης. Καθαρίστε με κατάλληλο καθαριστικό επαφών. Ελέγξτε επίσης για συμπτώματα γήρανσης ηλεκτρολυτικών πυκνωτών — διαλείπουσες βλάβες εισόδου/εξόδου που εξαρτώνται από τη θερμοκρασία (βλάβες που εμφανίζονται μετά τη θέρμανση) συχνά προκαλούνται από υποβάθμιση πυκνωτών. Εάν οι βλάβες είναι σταθερές και δεν σχετίζονται με τη θερμοκρασία, αντικαταστήστε τον πίνακα.

Ε5: Πού προμηθεύεται το QX531B;

Εξειδικευμένες εταιρείες επισκευής CNC της Mitsubishi και αντιπρόσωποι της βιομηχανικής δευτερογενούς αγοράς διαθέτουν αποθέματα ανταλλαγής για πίνακες της εποχής MELDAS 500. Ζητήστε πιστοποιητικό λειτουργικής δοκιμής. Επιβεβαιώστε ότι η ονομασία του πίνακα ταιριάζει με το QX531B ή μία από τις σταυροαναφορές του πριν παραλάβετε.
