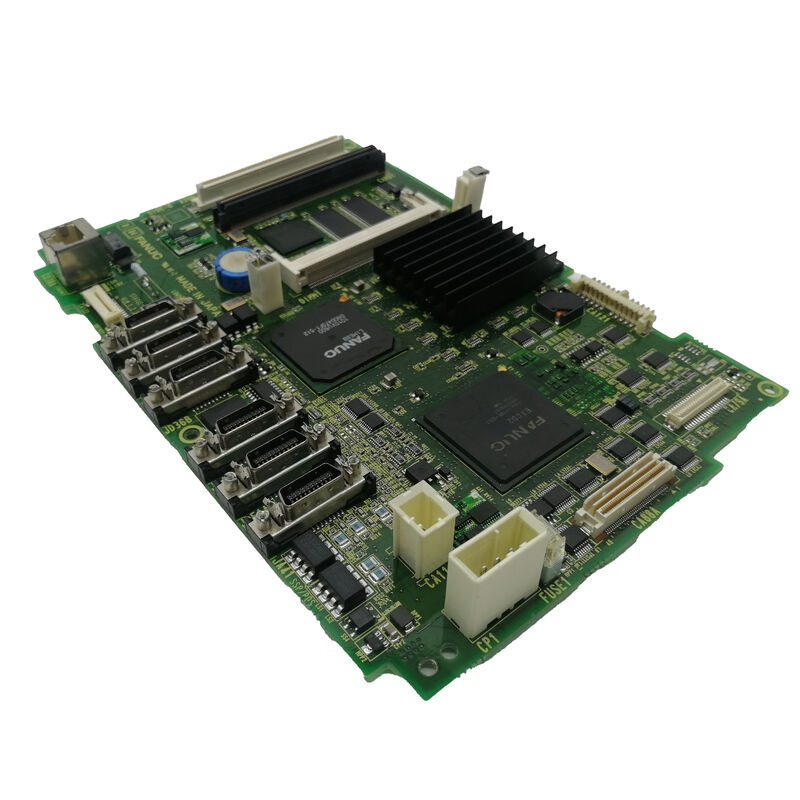

A20B-8200-0543 | FANUC 0i-D / 0i-MD / 0i-TD Κύριο PCB A3 — 5VDC / 9W / Λειτουργία υπολογιστή Ethernet / Κίτρινο Backplane / 0,45 kg

Σύστημα 0i-D — Η γενιά που εξυπηρετεί το A20B-8200-0543

Η FANUC Series 0i-D είναι η πλατφόρμα CNC 0i τέταρτης γενιάς (μετά τα 0i-A, 0i-B και 0i-C). Εντός της ιεραρχίας CNC της FANUC, το 0i-D είναι η οικονομικά αποδοτική, υψηλής αξιοπιστίας επιλογή για εργαλειομηχανές γενικής χρήσης — κέντρα κατεργασίας (0i-MD) και κέντρα στροφής (0i-TD) που δεν απαιτούν την προηγμένη ικανότητα πολλαπλών αξόνων της σειράς 30i ή 31i.

Η γενιά 0i-D έφερε σημαντικές προόδους σε σχέση με τους προκατόχους της: βελτιωμένη απόδοση σερβομηχανισμού, πιο ικανό PMC (διαδρομή αναβάθμισης PMC SA1 σε SB7) και ενσωματωμένη λειτουργικότητα υπολογιστή. Η A20B-8200-0543 είναι η κύρια πλακέτα A3 για αυτήν τη γενιά — η φυσική μητρική πλακέτα στην οποία συνδέονται όλες οι προαιρετικές κάρτες και οι μονάδες μέσα στη μονάδα ελέγχου 0i-D.

Βασικές Προδιαγραφές

Λειτουργία υπολογιστή και Ethernet — Ενσωματωμένη συνδεσιμότητα δικτύου

Το A20B-8200-0543 περιλαμβάνει μια λειτουργία υπολογιστή με θύρα Ethernet. Αυτό είναι ένα σημαντικό χαρακτηριστικό της γενιάς 0i-D που τη διαφοροποιεί από τις προηγούμενες γενιές 0i. Η λειτουργία Η/Υ επιτρέπει:

DNC (άμεσος αριθμητικός έλεγχος):Τα ανταλλακτικά προγράμματα μπορούν να μεταδοθούν σε ροή στο CNC από έναν συνδεδεμένο υπολογιστή μέσω του δικτύου Ethernet, χωρίς να φορτωθεί το πρόγραμμα στον χώρο αποθήκευσης προγραμμάτων του CNC. Τα μεγάλα προγράμματα που δεν χωρούν στη μνήμη εκτελούνται απευθείας από τον διακομιστή υπολογιστή.

Συλλογή δεδομένων:Η κατάσταση του μηχανήματος, τα δεδομένα εκτέλεσης του προγράμματος και οι μετρήσεις παραγωγής μπορούν να μεταδοθούν σε συστήματα δικτύου εγκαταστάσεων μέσω Ethernet. Αυτή η συνδεσιμότητα υποστηρίζει την ενοποίηση του Manufacturing Execution System (MES) χωρίς πρόσθετο υλικό επικοινωνίας.

Διαχείριση προγράμματος:Οι βιβλιοθήκες προγραμμάτων που είναι αποθηκευμένες σε διακομιστή δικτύου είναι προσβάσιμες στο μηχάνημα μέσω της σύνδεσης Ethernet, απλοποιώντας την παραγωγή πολλών προγραμμάτων.

Σενάρια εφαρμογής

Βλάβη κεντρικής πλακέτας κέντρου μηχανουργικής 0i-MD:Ένα FANUC 0i-MD CNC αποτυγχάνει να εκκινήσει — η οθόνη LCD παραμένει κενή και δεν τροφοδοτείται από τον άξονα. Αφού επιβεβαιωθεί ότι η παροχή ρεύματος είναι σωστή, η A20B-8200-0543 αναγνωρίζεται ως η αποτυχημένη κύρια πλακέτα. Η αντικατάσταση επαναφέρει τη σειρά εκκίνησης του CNC και μια επαναφορά παραμέτρων από το αντίγραφο ασφαλείας επιστρέφει το μηχάνημα στην παραγωγή.

Απώλεια συνδεσιμότητας Ethernet:Ένα κέντρο στροφής 0i-TD χάνει τη σύνδεση δικτύου Ethernet που χρησιμοποιείται για τη ροή προγραμμάτων DNC. Η έρευνα επιβεβαιώνει ότι η θύρα Ethernet στο A20B-8200-0543 απέτυχε. Η αντικατάσταση πλακέτας επαναφέρει τη λειτουργία δικτύου DNC, επιτρέποντας την επανέναρξη της ροής του προγράμματος.

Ανακαίνιση συστήματος 0i-D:Ένα παλαιότερο κέντρο μηχανικής κατεργασίας 0i-MD έχει ανακαινιστεί. Το A20B-8200-0543 αντικαθίσταται ως μέρος μιας πλήρους ανανέωσης ηλεκτρονικών μαζί με τις άλλες πλακέτες στη μονάδα CNC, επαναφέροντας τη διάρκεια ζωής της κύριας πλακέτας.

FAQ

Ε1: Η αντικατάσταση του A20B-8200-0543 επηρεάζει τη διαμόρφωση Ethernet;

Η διεύθυνση MAC Ethernet και οι παράμετροι δικτύου (διεύθυνση IP, υποδίκτυο, πύλη) συνήθως αποθηκεύονται σε μη πτητική μνήμη στην κύρια πλακέτα ή στην περιοχή διαμόρφωσης συστήματος του CNC. Όταν τοποθετηθεί αντικατάσταση A20B-8200-0543, ενδέχεται να χρειαστεί να εισαχθούν ξανά οι παράμετροι δικτύου Ethernet. Η διεύθυνση MAC της ανταλλακτικής πλακέτας μπορεί να διαφέρει από την αρχική — ενημερώστε τον διαχειριστή του δικτύου, ώστε οι κρατήσεις DHCP ή οι εκχωρήσεις σταθερών διευθύνσεων IP να μπορούν να ενημερωθούν εάν απαιτείται.

Ε2: Είναι το A20B-8200-0543 συμβατό με τη γενιά 0i-C ή 0i-B;

Όχι. Το A20B-8200-0543 είναι συγκεκριμένο για τη γενιά 0i-D. Οι προηγούμενες γενιές 0i χρησιμοποιούν διαφορετικούς αριθμούς εξαρτημάτων κύριας πλακέτας σε διαφορετικές σειρές A20B: το 0i-C χρησιμοποιεί πλακέτες της σειράς A16B-3200-049x. το 0i-B χρησιμοποιεί πλακέτες στη σειρά A16B-3200-049x επίσης. Οι κύριες πλακέτες A20B-8200-xxxx του 0i-D δεν είναι συμβατές με παλαιότερες αρχιτεκτονικές υλικού 0i.

Ε3: Ποια είναι η συνιστώμενη απαίτηση ψύξης για το A20B-8200-0543;

Η πλακέτα απαιτεί εξαναγκασμένη κυκλοφορία αέρα — δεν έχει χαρακτηριστεί για ψύξη με φυσική μεταφορά. Το εσωτερικό σύστημα ανεμιστήρα ψύξης της μονάδας ελέγχου 0i-D παρέχει αυτή τη ροή αέρα. Πριν και μετά την αντικατάσταση της πλακέτας, βεβαιωθείτε ότι οι ανεμιστήρες ψύξης της μονάδας ελέγχου λειτουργούν σωστά. Ένας αποτυχημένος ανεμιστήρας που περνά απαρατήρητος μετά την αντικατάσταση της κύριας πλακέτας μπορεί να προκαλέσει υπερθέρμανση της νέας πλακέτας και πρόωρη βλάβη. Η λειτουργία του A20B-8200-0543 πάνω από 55°C θα μειώσει την αξιοπιστία και τη διάρκεια ζωής του.

Ε4: Ποιες προηγμένες γνώσεις απαιτούνται για την αντικατάσταση του A20B-8200-0543;

Η πολυπλοκότητα προέρχεται από: (1) την ανάγκη για ένα πλήρες, επαληθευμένο αντίγραφο ασφαλείας των δεδομένων πριν από την αντικατάσταση. (2) Βήματα διαμόρφωσης λειτουργίας Ethernet και PC μετά την τοποθέτηση. (3) Επαναφόρτωση λογισμικού CNC εάν αντικαθίστανται επίσης οι μονάδες FROM. και (4) η φυσική αποσυναρμολόγηση της μονάδας LCD/MDI για πρόσβαση στην κύρια πλακέτα. Οι τεχνικοί που δεν είναι εξοικειωμένοι με τα συστήματα FANUC 0i-D θα πρέπει να εμπλέξουν έναν εξειδικευμένο μηχανικό σέρβις FANUC στη διαδικασία αντικατάστασης.
