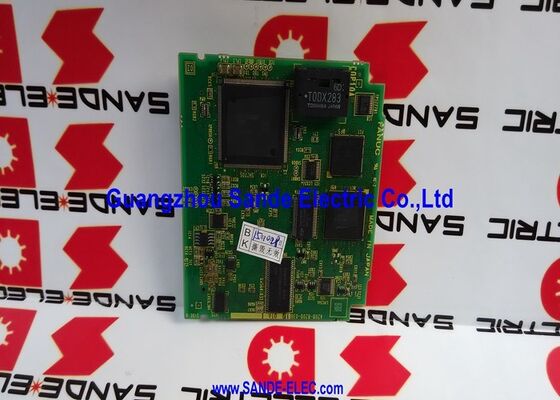

Η κάρτα Fanuc Axis A20B-8200-0361 A2OB-82OO-O361

A20B-8200-0361∙ FANUC σειρά 0i-TC 2-άξονας FSSB Servo + LCD κάρτα γραφικών ∙ διπλή λειτουργία PCB / δύο άξονες ελικομηχανή / 0i-C πλατφόρμα

Μία Κάρτα, Δύο Κριτικές Λειτουργίες

Το A20B-8200-0361 είναι ένα ενιαίο PCB που εκτελεί δύο διακριτούς και ουσιαστικούς ρόλους εντός της μονάδας ελέγχου CNC 0i-TC:

Ελεγκτής εξυπηρέτησης FSSB (2 κανάλια):Η πλακέτα παράγει τα σήματα επικοινωνίας FSSB (Fiber Optic Servo Serial Bus) για τους δύο άξονες του στροφείου τυπικά X (διασταυρούμενο) και Z (αμαξοστοιχία).Το FSSB είναι η κυκλική λεωφορεία οπτικών ινών της FANUC που μεταφέρει εντολές θέσης από το CNC στους ενισχυτές servo και επιστρέφει την ανατροφοδότηση του κωδικοποιητή στο CNC.

Μηχανή γραφικών LCD:Η πλακέτα ενεργοποιεί ταυτόχρονα την οθόνη LCD του CNC, δημιουργώντας το σήμα εξόδου βίντεο που παράγει την οθόνη διεπαφής χειριστή που εμφανίζεται στην ενσωματωμένη οθόνη του στροφείου.Περιεχόμενο προγράμματος, οι οθόνες θέσης και οι σελίδες οθόνης των εργαλείων προέρχονται από αυτή τη λειτουργία γραφικών.

Ο συνδυασμός των δύο λειτουργιών σε μια ενιαία κάρτα είναι μια αρχιτεκτονική απόφαση που είναι ειδική για τη διαμόρφωση του 0i-TC.διατηρεί την μονάδα ελέγχου 0i-C συμπαγή, και ταιριάζει ακριβώς στις ανάγκες μιας μηχανής 2 άξονων.

Βασικές προδιαγραφές

0i-TC Η σειρά για την οποία σχεδιάστηκε αυτή η κάρτα

Το FANUC σειράς 0i-TC (Κέντρο στροφής σειράς 0i, μοντέλο C) είναι η παραλλαγή της πλατφόρμας 0i-C με στροφείο.το 0i-TC είναι βελτιστοποιημένο για τις εργασίες στροφής, ειδικά τη διαμόρφωση 2 άξων (X και Z) που καλύπτει τη συντριπτική πλειοψηφία των εφαρμογών CNC lathes.

Η A20B-8200-0361 είναι η μοναδική κάρτα servo/graphics στο σύστημα 0i-TC. Η πλήρης μονάδα ελέγχου 0i-TC αποτελείται από: το κύριο PCB 0i-C, την κάρτα μνήμης FROM/SRAM, αυτή τη συνδυασμένη κάρτα FSSB/γράφημα,και ο πίνακας LCDΑυτή η συμπαγή στοίβα τεσσάρων στοιχείων είναι ο ολοκληρωμένος ηλεκτρονικός εγκέφαλος του στροφείου.

Όταν το A20B-8200-0361 αποτύχει, τόσο η οθόνη όσο και η επικοινωνία με το servo σταματούν ταυτόχρονα.Ο στρογγυλομηχανής δεν μπορεί να μετακινήσει τους άξονές του (χωρίς εντολές FSSB) και δεν μπορεί να εμφανίσει κανένα περιεχόμενο (χαμένη λειτουργία γραφικών)Και τα δύο συμπτώματα μαζί είναι χαρακτηριστικά αυτής της κάρτας διπλής λειτουργίας.

Σενάρια εφαρμογής

0i-TC οθόνη κενού τροχού και συναγερμός σερβο:Ένα 0i-TC CNC ελκυστήρα ενεργοποιείται αλλά εμφανίζει μια κενή οθόνη και αμέσως δημιουργεί κώδικες συναγερμού.Και τα δύο συμπτώματα που εμφανίζονται μαζί επιβεβαιώνουν ότι το A20B-8200-0361 είναι το αποτυχημένο συστατικό και όχι ξεχωριστές βλάβες σερβο ή οθόνηςΗ αντικατάσταση αποκαθιστά και τις δύο λειτουργίες ταυτόχρονα.

Ανακαινίσεις CNC:Μια παλαιότερη μονάδα ελέγχου στροφής 0i-TC υποβάλλεται σε ανακαίνιση σε επίπεδο πλατφόρμας.Το A20B-8200-0361 αντικαθίσταται παράλληλα με την κύρια πλακέτα και την κάρτα μνήμης για την επαναφορά ολόκληρης της ηλεκτρονικής ζωής της μονάδας ελέγχου.

Γενικές ερωτήσεις

Ερώτηση 1: Μπορεί η A20B-8200-0361 να χρησιμοποιηθεί στην έκδοση 0i-MC (κέντρο επεξεργασίας) της πλατφόρμας 0i-C;

Ο A20B-8200-0361 έχει σχεδιαστεί αποκλειστικά για τη διαμόρφωση 0i-TC (κέντρο στροφής) με ακριβώς 2 κανάλια FSSB servo (άξονες X και Z).Η παραλλαγή του κέντρου επεξεργασίας 0i-MC χρησιμοποιεί μια διαφορετική κάρτα εξυπηρέτησης/γραφικής με πρόσθετα κανάλια FSSB για την κάλυψη 3 ή περισσότερων άξων.Οι φυσικές πλακέτες είναι διαφορετικές και δεν είναι εναλλάξιμες μεταξύ των παραλλαγών TC και MC.

Ε2: Η αντικατάσταση του A20B-8200-0361 απαιτεί επαναπροσδιορισμό των καθηκόντων άξονα FSSB;

Οι παράμετροι ανάθεσης άξονα FSSB αποθηκεύονται στη μνήμη παραμέτρων SRAM του CNC, όχι στην ίδια την κάρτα A20B-8200-0361.το CNC διαβάζει τις υπάρχουσες παραμέτρους FSSB και αποκαθιστά την επικοινωνία με τους ενισχυτές servoΔεν απαιτείται επανεισαγωγή παραμέτρων FSSB εάν η μονάδα SRAM μεταφερθεί άθικτη από το αρχικό σύστημα.

Ε3: Ποιες είναι οι ονομασίες των συστημάτων CNC συμβατών με το A20B-8200-0361;

Τα συμβατά συστήματα φέρουν ονομασίες στην περιοχή A02B-03xx-Bxxx συγκεκριμένα τις διαμορφώσεις 0i-TC. Το κύριο PCB 0i-C (A20B-8200-039x) είναι η πλακέτα υποδοχής.Επιβεβαιώστε την ονομασία του ειδικού συστήματος από την τεκμηρίωση της μηχανής πριν παραγγείλετε.

Ε4: Εάν η οθόνη αποτύχει μόνο σε ένα στροφείο 0i-TC, χρειάζεται η A20B-8200-0361 αντικατάσταση;

Επειδή οι λειτουργίες FSSB servo και γραφικών μοιράζονται την ίδια φυσική πλακέτα, μια βλάβη στην οθόνη σε στροφή 0i-TC που δεν διαθέτει συναγερμούς servo μπορεί να υποδηλώνει ένα μερικό σφάλμα A20B-8200-0361.Προτού ολοκληρώσω η κάρτα είναι ελαττωματικήΕάν επιβεβαιωθεί ότι το υλικό LCD είναι άθικτο και η οθόνη παραμένει σκοτεινή ή κατεστραμμένη,Το τμήμα γραφικών του A20B-8200-0361 πιθανότατα έχει αποτύχει και η πλακέτα χρειάζεται αντικατάσταση..

Ε5: Ποια δεδομένα αντιγράφων ασφαλείας είναι κρίσιμα πριν από την αντικατάσταση του A20B-8200-0361;

Η ίδια η κάρτα A20B-8200-0361 δεν περιέχει αποθηκευμένα δεδομένα. Τα δεδομένα διατηρούνται στις κάρτες μνήμης FROM και SRAM. Πριν αντικαταστήσετε την A20B-8200-0361, εκτελέστε πλήρες αντίγραφο ασφαλείας όλων των παραμέτρων CNC,Μεικτά προγράμματαΑν η μπαταρία SRAM εμφανίζει επίσης μια προειδοποίηση χαμηλής τάσης,να αντικατασταθεί πρώτα για να αποφευχθεί η απώλεια δεδομένων SRAM κατά την αντικατάσταση της πλακέτας.
