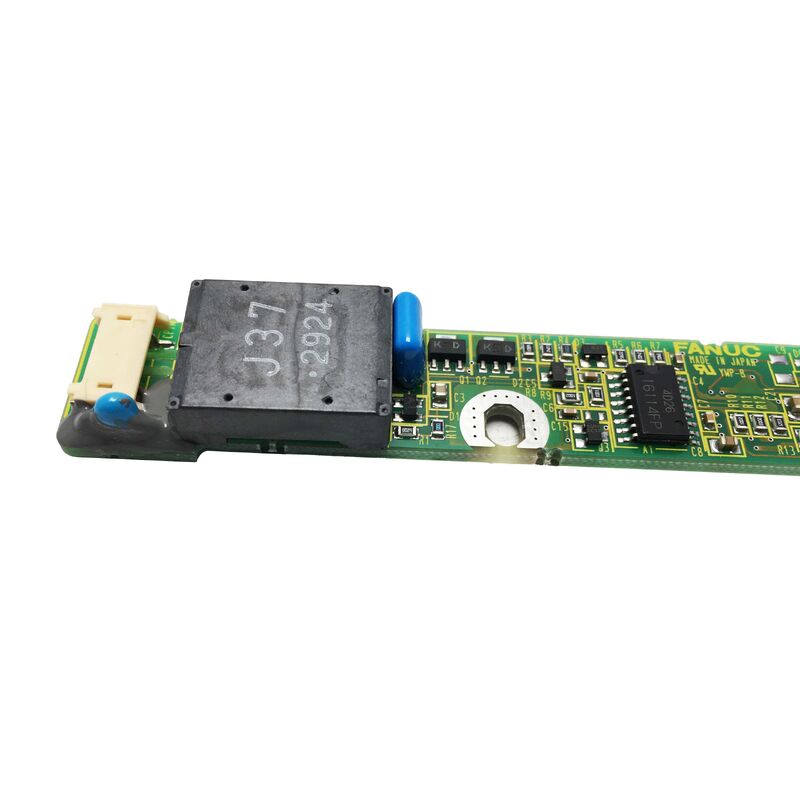

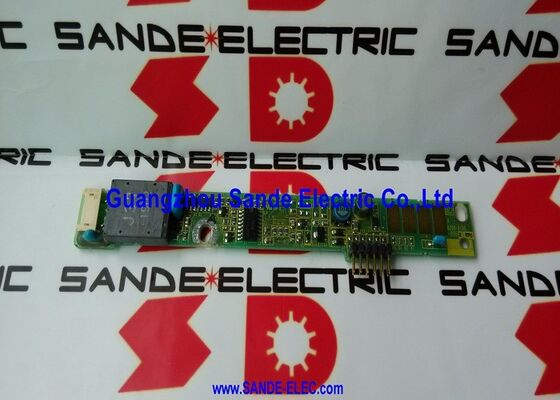

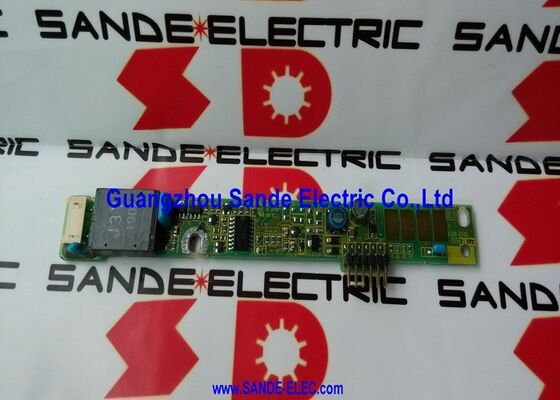

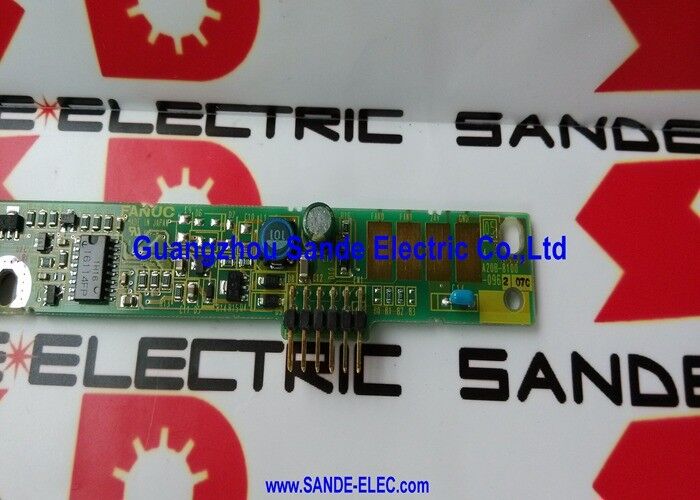

A20B-8100-0962 | Κάρτα μετατροπέα LCD FANUC — Οθόνη CNC LCD / 0–40°C / 80% RH / Τροφοδοτικό PCB οπίσθιου φωτισμού

Τι κάνει μια κάρτα μετατροπέα σε μια οθόνη CNC

Ο πίνακας LCD σε μια διεπαφή χειριστή FANUC CNC απαιτεί δύο πράγματα για να παράγει μια ορατή εικόνα: το σήμα βίντεο από το CNC (το οποίο καθορίζει τι θα εμφανίζεται) και τον οπίσθιο φωτισμό πίσω από τον πίνακα (που παρέχει το φως που κάνει την εικόνα ορατή στον χειριστή).

Το σήμα βίντεο προέρχεται από την πλακέτα ελεγκτή οθόνης του CNC. Η ισχύς του οπίσθιου φωτισμού προέρχεται από την κάρτα μετατροπέα.

Οι οθόνες FANUC CNC στην εποχή που σχεδιάστηκε το A20B-8100-0962 χρησιμοποιούν οπίσθιο φωτισμό CCFL (Λαμπτήρας φθορισμού ψυχρής καθόδου). Οι λαμπτήρες CCFL απαιτούν εναλλασσόμενο ρεύμα υψηλής συχνότητας, υψηλής τάσης για να λειτουργήσουν — συνήθως 500 V ή περισσότερο στα 40–100 kHz. Το τροφοδοτικό DC του CNC δεν μπορεί να οδηγήσει απευθείας ένα CCFL. Το A20B-8100-0962 είναι το κύκλωμα που εκτελεί αυτή τη μετατροπή: παίρνει την παροχή DC χαμηλής τάσης από το CNC και παράγει την έξοδο AC υψηλής συχνότητας, υψηλής τάσης που οδηγεί τον οπίσθιο φωτισμό CCFL.

Όταν ο μετατροπέας A20B-8100-0962 αποτύχει, ο οπίσθιος φωτισμός της οθόνης LCD σβήνει — η οθόνη εμφανίζεται εντελώς σκοτεινή ή πολύ αμυδρή, παρόλο που το CNC λειτουργεί κανονικά. Η εικόνα εξακολουθεί τεχνικά να παράγεται από το κύκλωμα βίντεο, αλλά είναι αόρατη χωρίς φωτισμό οπίσθιου φωτισμού.

Βασικές Προδιαγραφές

Προδιαγραφές Λειτουργικού Περιβάλλοντος

Το A20B-8100-0962 έχει αξιολογηθεί για λειτουργία στο ίδιο περιβάλλον με τη μονάδα ελέγχου CNC που εξυπηρετεί:

Θερμοκρασία (0–40°C):Το σύστημα ψύξης του πίνακα ελέγχου CNC διατηρεί την εσωτερική θερμοκρασία κάτω από το όριο λειτουργίας των 40°C. Εάν η ψύξη του ντουλαπιού αποτύχει — σταματά ο ανεμιστήρας, μπλοκάρει το φίλτρο αέρα — η εσωτερική θερμοκρασία μπορεί να ανέβει πάνω από αυτό το όριο, με κίνδυνο τον μετατροπέα μαζί με άλλες πλακέτες.

Υγρασία (≤80% RH, χωρίς συμπύκνωση):Η απαίτηση μη συμπύκνωσης είναι σημαντική. Η συμπύκνωση στο τμήμα εξόδου υψηλής τάσης της κάρτας μετατροπέα μπορεί να δημιουργήσει αγώγιμες διαδρομές που προκαλούν τόξο, ζημιά παρακολούθησης ή αστοχία εξαρτήματος. Οι εγκαταστάσεις CNC σε υγρά περιβάλλοντα (καταστήματα χύτευσης, καταστήματα πρέσας) θα πρέπει να διασφαλίζουν τη θετική πίεση του ντουλαπιού και η στεγανοποίηση αποτρέπει την είσοδο υγρού αέρα.

Υψόμετρο (≤1.000 μέτρα):Πάνω από 1.000 μέτρα, η μειωμένη πυκνότητα αέρα επηρεάζει τη θερμική διαχείριση των τρανζίστορ μεταγωγής υψηλής συχνότητας του μετατροπέα. Οι μετατροπείς τυπικής διαβάθμισης δεν συνιστώνται πάνω από αυτό το υψόμετρο χωρίς να επιβεβαιώνεται η καταλληλότητά τους με την τεχνική τεκμηρίωση της FANUC.

Σενάρια εφαρμογής

Σκούρα οθόνη CNC κατά την ενεργοποίηση:Μια μονάδα ελέγχου FANUC CNC ενεργοποιείται κανονικά — όλοι οι άξονες αποκρίνονται, τα προγράμματα εκτελούνται, υπάρχουν συναγερμοί στην εσωτερική κατάσταση CNC — αλλά η οθόνη του πίνακα χειριστή είναι εντελώς σκοτεινή. Το πάτημα των κουμπιών δημιουργεί αποκρίσεις CNC που επιβεβαιώνουν ότι το CNC εκτελείται. Μια δοκιμή με μια εξωτερική πηγή φωτός δείχνει μια αχνή εικόνα στην οθόνη LCD, επιβεβαιώνοντας ότι η οθόνη LCD και το κύκλωμα βίντεο είναι άθικτα αλλά ο οπίσθιος φωτισμός έχει αποτύχει. Αντικαταστάθηκε η κάρτα μετατροπέα A20B-8100-0962. Η οθόνη επιστρέφει σε πλήρη φωτεινότητα.

Διακοπτόμενη μείωση της φωτεινότητας της οθόνης:Η οθόνη του πίνακα χειριστή CNC περιστασιακά μειώνεται σημαντικά πριν επιστρέψει στην κανονική φωτεινότητα. Το σύμπτωμα επιδεινώνεται καθώς το μηχάνημα ζεσταίνεται. Τα εξαρτήματα του μετατροπέα του A20B-8100-0962 παρουσιάζουν υποβάθμιση που σχετίζεται με τη θερμοκρασία. Η προληπτική αντικατάσταση αποτρέπει την πλήρη αστοχία του οπίσθιου φωτισμού.

FAQ

Ε1: Πώς μπορώ να διακρίνω μια αστοχία κάρτας μετατροπέα από μια αστοχία οθόνης LCD;

Μια βλάβη του μετατροπέα προκαλεί απώλεια οπίσθιου φωτισμού — ο πίνακας είναι σκοτεινός ή πολύ αμυδρός, αλλά η ίδια η οθόνη LCD είναι ανέπαφη. Μια αστοχία της οθόνης LCD συνήθως προκαλεί μόνιμα ελαττώματα εικόνας: νεκρά pixel, γραμμές στην εικόνα ή μερική καταστροφή της οθόνης. Δοκιμάστε λάμποντας ένα έντονο φως στην επιφάνεια της LCD σε ρηχή γωνία — εάν μπορείτε να δείτε αμυδρά μια σωστά αποδομένη οθόνη CNC, το σήμα βίντεο φτάνει στην οθόνη LCD και ο μετατροπέας είναι το εξάρτημα που απέτυχε. Εάν ο πίνακας εμφανίζει παραμόρφωση ή περιοχές που λείπουν, ενδέχεται να φταίει η ίδια η οθόνη LCD.

Ε2: Μπορεί το A20B-8100-0962 να χρησιμοποιηθεί με αντικαταστάσεις LCD με οπίσθιο φωτισμό LED;

Τα πάνελ LCD με οπίσθιο φωτισμό LED δεν χρησιμοποιούν μετατροπείς CCFL. Τα πάνελ LED περιλαμβάνουν το δικό τους ενσωματωμένο κύκλωμα οδήγησης LED ή δέχονται απευθείας σήμα DC χαμηλής τάσης. Εάν η γνήσια οθόνη CCFL LCD αντικατασταθεί με πίνακα εκ των υστέρων προσαρμογής LED, ο μετατροπέας A20B-8100-0962 συνήθως παρακάμπτεται ή αποσυνδέεται — οι απαιτήσεις ισχύος του πίνακα LED είναι διαφορετικές. Επιβεβαιώστε τις απαιτήσεις σύνδεσης της συγκεκριμένης μετασκευής LED πριν προχωρήσετε.

Ε3: Τι προκαλεί τη βλάβη των μετατροπέων CCFL με την πάροδο του χρόνου;

Η βλάβη του μετατροπέα CCFL συνήθως σχετίζεται με την ηλικία. Οι ηλεκτρολυτικοί πυκνωτές στο κύκλωμα του μετατροπέα υποβαθμίζονται με την πάροδο του χρόνου — χάνουν χωρητικότητα ή αναπτύσσουν αυξημένη αντίσταση ισοδύναμης σειράς (ESR). Καθώς η ποιότητα του πυκνωτή υποβαθμίζεται, η συχνότητα ταλάντωσης και η τάση εξόδου του μετατροπέα γίνονται ασταθείς. Οι ίδιοι οι λαμπτήρες CCFL γερνούν επίσης — η απόδοσή τους μειώνεται και η τάση εκκίνησης αυξάνεται, ασκώντας μεγαλύτερη πίεση στον μετατροπέα. Ο συνδυασμός γήρανσης λαμπτήρων και γήρανσης πυκνωτή είναι ο πιο συνηθισμένος μηχανισμός αστοχίας.

Ε4: Είναι το A20B-8100-0962 ένα τυπικό ανταλλακτικό CNC ή ένα εξάρτημα ειδικά για το μηχάνημα;

Η κάρτα μετατροπέα A20B-8100-0962 είναι αριθμός ανταλλακτικού FANUC — είναι τυπικό εξάρτημα CNC της FANUC και όχι εξάρτημα για συγκεκριμένο μηχάνημα. Εμφανίζεται σε πολλές διαμορφώσεις οθόνης FANUC CNC που χρησιμοποιούν το ίδιο υλικό μετατροπέα. Αυτό το καθιστά αποθηκευμένο ανταλλακτικό για εγκαταστάσεις που συντηρούν συστήματα CNC FANUC με συμβατές μονάδες οθόνης.

Ε5: Μετά την αντικατάσταση του A20B-8100-0962, απαιτείται κάποια ρύθμιση CNC;

Όχι. Η κάρτα μετατροπέα είναι ένα καθαρό εξάρτημα τροφοδοσίας — δεν έχει ψηφιακή διασύνδεση με το CNC και δεν φέρει αποθηκευμένες παραμέτρους. Μετά την τοποθέτηση της αντικατάστασης και την ενεργοποίηση, ο οπίσθιος φωτισμός θα πρέπει να ανάψει αμέσως χωρίς βήματα διαμόρφωσης CNC. Εάν η οθόνη παραμένει σκοτεινή μετά την τοποθέτηση της αντικατάστασης, ερευνήστε την ίδια τη λυχνία CCFL — η λυχνία μπορεί να έχει φτάσει στο τέλος της ζωής της ανεξάρτητα.
