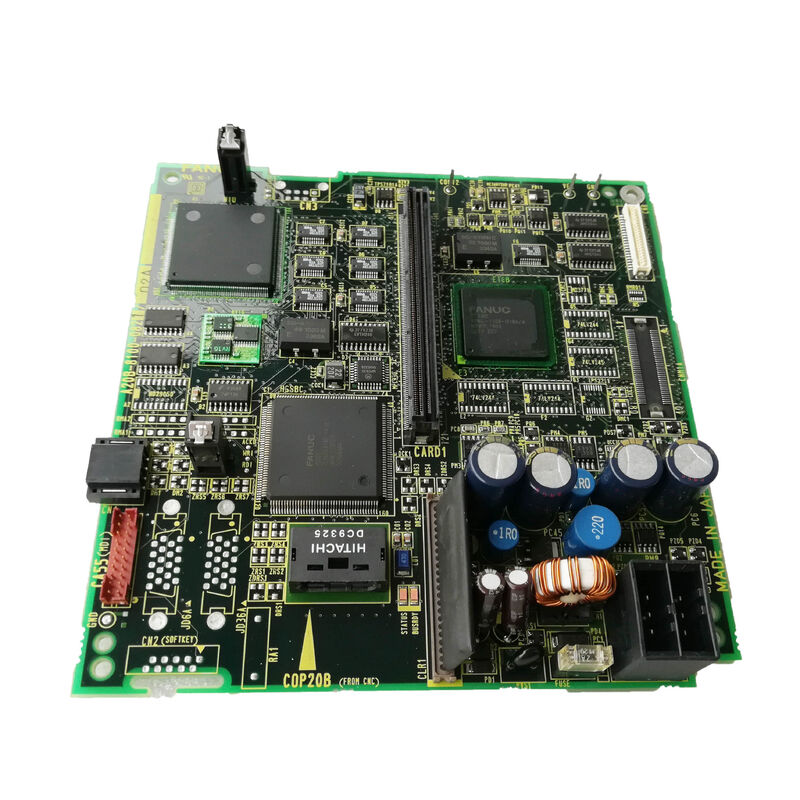

A20B-8100-0821∙ FANUC Series 0i-B Ψηφιακός οδηγός LCD PCB ∙ 8.4 ιντσών / 9.5 ιντσών LCD/MDI μονάδα / F0i-B CNC Display Board

Εικονική οθόνη LCD στο 0i-B CNC

Η διεπαφή χειριστή του CNC της σειράς 0i-B FANUC είναι μια ξεχωριστή μονάδα LCD/MDI ∙ συνδυασμένη οθόνη και πληκτρολόγιο που συνδέεται με την κύρια μονάδα ελέγχου του CNC.Η οθόνη LCD δείχνει το περιβάλλον του χειριστή: θέσεις άξονων, περιεχόμενο προγράμματος, μηνύματα συναγερμού, μετατόπιση εργαλείων και όλες τις οθόνες CNC.

Μεταξύ του σήματος βίντεο του CNC και του φυσικού οθόνου LCD, το A20B-8100-0821 ψηφιακό οδηγό LCD PCB εκτελεί την κρίσιμη μετατροπή.το μετατρέπει σε συγκεκριμένα σήματα χρονισμού και επίπεδα τάσης που απαιτούνται από το οθόνο LCD, και ενεργοποιεί τη συστοιχία των pixel του πάνελ και τον έλεγχο του φώτου για να παράγει μια ευανάγνωστη, σωστά μορφοποιημένη εικόνα οθόνης.

Χωρίς τη σωστή λειτουργία του A20B-8100-0821, ο πίνακας LCD λαμβάνει λανθασμένα ή καθόλου σήματα κίνησης, με αποτέλεσμα κενή οθόνη, κατεστραμμένη εικόνα ή αναβοσβήνει η οθόνη.

Βασικές προδιαγραφές

8.4 ιντσών και 9.5 ιντσών Δύο μεγέθη οθόνης, μία σανίδα

Ο A20B-8100-0821 υποστηρίζει τόσο οθόνες LCD 8,4 ιντσών όσο και 9,5 ιντσών στο εύρος μονάδων LCD / MDI 0i-B.Τα δύο μεγέθη αντιπροσωπεύουν διαφορετικές φυσικές επιλογές οθόνης LCD που χρησιμοποιούνται από κατασκευαστές μηχανημάτων εργαλείων στην γενιά 0i-B:

8.4 ιντσών LCD:Συγκριτικό μέγεθος οθόνης που χρησιμοποιείται σε μικρότερους πίνακες χειριστή 0i-B CNC ∙ αποδοτικός για το χώρο για κέντρα στροφής και μικρά κέντρα επεξεργασίας, όπου το ακίνητο του πίνακα χειριστή είναι περιορισμένο.

9.5 ιντσών LCD:Ελαφρώς μεγαλύτερος πίνακας που παρέχει πιο ευανάγνωστη περιοχή εμφάνισης χρησιμοποιείται σε συστήματα 0i-B όπου καθορίστηκε μεγαλύτερος πίνακας χειριστή.

Οι παράμετροι συγχρονισμού και τα επίπεδα σήματος του πίνακα οδηγού υποστηρίζουν και τα δύο μεγέθη οθόνης, καθιστώντας το A20B-8100-0821 την σωστή αντικατάσταση για τα συστήματα 0i-B με οποιοδήποτε μέγεθος οθόνης.Επιβεβαιώστε το μέγεθος του φυσικού πάνελ από την υπάρχουσα μονάδα πριν παραγγείλετε.

Σενάρια εφαρμογής

Ελλείψη οθόνης 0i-B:Η CNC συνεχίζει να εκτελεί τα προγράμματα κανονικά, επιβεβαιώνοντας ότι η κύρια μονάδα CNC είναι άθικτη.Η έρευνα επιβεβαιώνει ότι ο πίνακας LCD και το φως πίσω λειτουργούν όταν δοκιμάζονται με εξωτερικό σήμα.. Το πίνακα οδηγού LCD A20B-8100-0821 που βρίσκεται μέσα στην μονάδα LCD/MDI αναγνωρίζεται ως το ελάττωμα.

Εμφάνιση βλάβης στο κέντρο επεξεργασίας 0i-B:Η οθόνη LCD 8,4 ιντσών ενός κέντρου επεξεργασίας 0i-B εμφανίζει παραμορφωμένους χαρακτήρες ή μια αναβοσβήνει εικόνα που αλλάζει με τις δονήσεις της μηχανής.Αντικατάσταση επιλύει τη διαφθορά της οθόνης.

Γενικές ερωτήσεις

Ερώτηση 1: Είναι ο A20B-8100-0821 συμβατός με τα συστήματα 0i-A και 0i-B;

Η CNC Tools LLC επιβεβαιώνει ότι το A20B-8100-0821 είναι για τα χειριστήρια "0i-A, 0i-B". Και οι δύο γενιές 0i-A και 0i-B χρησιμοποιούσαν παρόμοιες ξεχωριστές αρχιτεκτονικές μονάδων LCD / MDI με οθόνες 8,4 ιντσών και 9,5 ιντσών.Επιβεβαιώστε τον αριθμό εξαρτήματος της συγκεκριμένης μονάδας LCD/MDI από την τεκμηρίωση ανταλλακτικών για το εφαρμοστέο CNC πριν παραγγείλετε.

Ε2: Ποια είναι η διαφορά μεταξύ ενός ψηφιακού οδηγού LCD PCB και ενός αναλογικού οδηγού LCD;

Ένας ψηφιακός οδηγός LCD στέλνει δεδομένα οθόνης ως διακριτά ψηφιακά σήματα που ταιριάζουν με την εγγενή ψηφιακή διεπαφή του οθόνου LCD.Τα σύγχρονα οθόνια LCD χρησιμοποιούν ψηφιακές διεπαφές για καλύτερη ποιότητα εικόνας και ανοσία στον θόρυβοΗ συσκευή A20B-8100-0821 είναι του ψηφιακού τύπου κατάλληλη για την τεχνολογία LCD που χρησιμοποιείται στις μονάδες οθόνης FANUC CNC της εποχής 0i-B.

Ε3: Μπορεί ένα αποτυχημένο A20B-8100-0821 να βλάψει το LCD πάνελ;

Μια βλάβη PCB οδηγού μπορεί να προκαλέσει ανώμαλα επίπεδα τάσης ή σήματα χρονισμού στις συνδέσεις εισόδου του πίνακα LCD.ένα αποτυχημένο πίνακα οδηγών προκαλεί την κενή εμφάνιση της οθόνης ή την εμφάνιση κατεστραμμένου περιεχομένου χωρίς να προκαλεί μόνιμη βλάβη στον ίδιο τον πίνακα LCDΕντούτοις, τα διαρκή εσφαλμένα επίπεδα τάσης από ένα συντομευμένο στοιχείο του οδηγού θα μπορούσαν ενδεχομένως να προκαλέσουν πίεση στον πίνακα LCD.Ελέγξτε οπτικά τον πίνακα LCD μετά την τοποθέτηση ενός αντικαταστατικού πίνακα οδηγού .

Ε4: Η αντικατάσταση του A20B-8100-0821 απαιτεί αλλαγές στις παραμέτρους CNC;

Όχι. Το LCD driver PCB είναι μια διεπαφή οθόνης υλικού ∙ δεν φέρουν παραμέτρους CNC. Μετά την τοποθέτηση αντικατάστασης A20B-8100-0821 και την επανασύνδεση της μονάδας LCD/MDI,το CNC θα πρέπει να παράγει μια σωστή εμφάνιση αμέσως μετά την ενεργοποίηση χωρίς καμία τροποποίηση παραμέτρωνΕάν το περιεχόμενο της οθόνης είναι λάθος ευθυγραμμισμένο ή έχει μορφοποιηθεί λανθασμένα μετά την αντικατάσταση, ελέγξτε ότι η παράμετρος τύπου οθόνης του CNC αντιστοιχεί στο μέγεθος του εγκατεστημένου πίνακα LCD (8,4 ίντσες ή 9,5 ίντσες).

Ε5: Ποιο είναι το καλώδιο σήματος που συνδέει την μονάδα LCD/MDI με την κύρια μονάδα CNC;

Η ξεχωριστή μονάδα LCD/MDI συνδέεται με την κύρια πλακέτα του CNC μέσω ενός ειδικού καλωδίου σήματος οθόνης.σιδηρόδρομοι τροφοδοσίας για την μονάδα LCD/MDIΟ τύπος καλωδίου και η σύνδεση ορίζονται στο εγχειρίδιο σύνδεσης FANUC σειράς 0i-B.Η κατάσταση του καλωδίου θα πρέπει να ελέγχεται κατά την έρευνα σφαλμάτων οθόνης ∙ ένα κατεστραμμένο ή κακώς συνδεδεμένο καλώδιο σήματος μπορεί να προκαλέσει συμπτώματα παρόμοια με ένα χαλασμένο πίνακα A20B-8100-0821..
