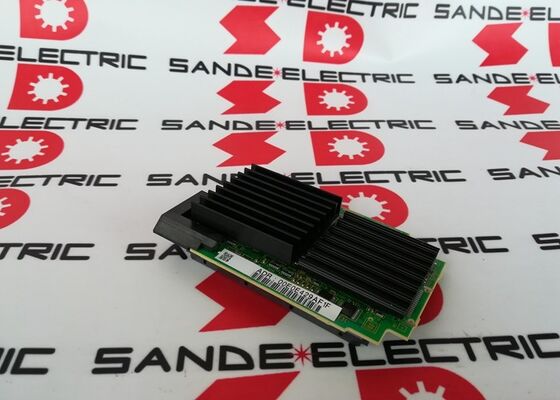

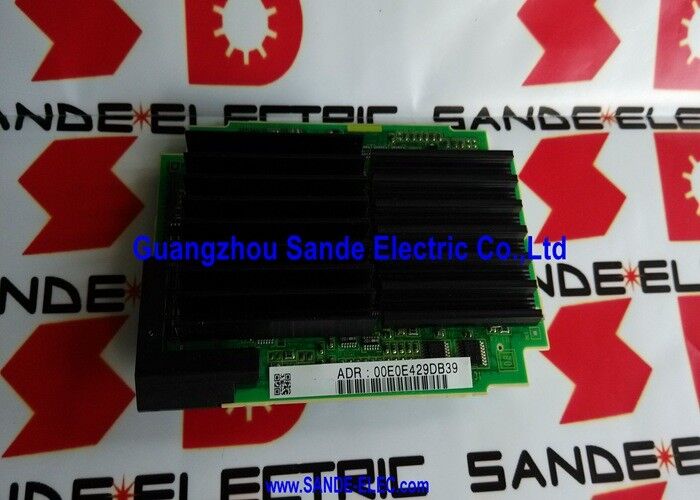

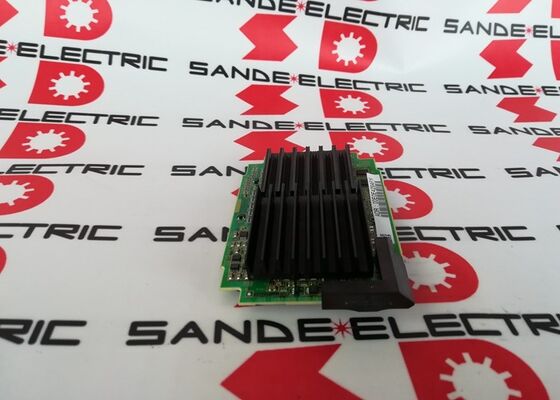

Το FANUC CPU BOARD A20B-3300-0472 A2OB-33OO-O472 A20B33000472

A20B-3300-0472∙ FANUC A6 CPU Μοντέλο ∙ 128MB SDRAM / Σειρά 30i / Plug-In Processor Card

Σειρά 30i Η υψηλού επιπέδου πλατφόρμα που εξυπηρετεί αυτή η κάρτα

Η σειρά 30i της FANUC βρίσκεται στην κορυφή της οικογένειας προϊόντων CNC i-γενιάς της FANUC, μια πλατφόρμα που έχει κατασκευαστεί για τις πιο απαιτητικές εφαρμογές μηχανικής.Ενώ το 0i-D χειρίζεται τα τυποποιημένα εργαλεία μηχανών και το 31i/32i χειρίζεται μετριοπαθώς περίπλοκα πολυάξια μηχανήματα, το 30i είναι σχεδιασμένο για:

Μέγιστος αριθμός άξων:Μέχρι και 40 ελεγχόμενοι άξονες σε 10 οδούς ελέγχου, που επιτρέπουν πλήρως αυτοματοποιημένα ευέλικτα κύτταρα παραγωγής, γραμμές μεταφοράς πολλαπλών ελαστικών και σύνθετες μηχανές παράλληλης επεξεργασίας.

Μεταλλικές συσκευές:Το AI Contour Control II (AICC II), η νανοδιαστολή και ο υψηλής απόκρισης έλεγχος ρεύματος HRV4 συνδυάζονται για να υποστηρίξουν την υψηλής ταχύτητας επεξεργασία πετρωμάτων και καλούπιων και

Η διαμόρφωση των αεροδιαστημικών εξαρτημάτων σε ταχύτητες που θα προκαλούσαν τα ακόλουθα σφάλματα σε CNC χαμηλότερης προδιαγραφής.

Ικανότητα σύνθετης μηχανής:Ταυτόχρονες εργασίες γύρισμα-τρίχωμα, συγχρονισμένη γύρισμα πολλαπλών ελαστικών και συντονισμός μεταξύ των διαδρομών επιτρέπουν σε ένα μόνο 30i CNC να αντικαταστήσει αυτό που απαιτούσε προηγουμένως δύο ή περισσότερες ξεχωριστές CNC.

Η A20B-3300-0472 είναι η μονάδα CPU που τροφοδοτεί αυτή την πλατφόρμα ∙ η κάρτα επεξεργαστή εγκατεστημένη στην κύρια πλατφόρμα CPU του 30i που εκτελεί το πρόγραμμα ελέγχου σε πραγματικό χρόνο του CNC.

Βασικές προδιαγραφές

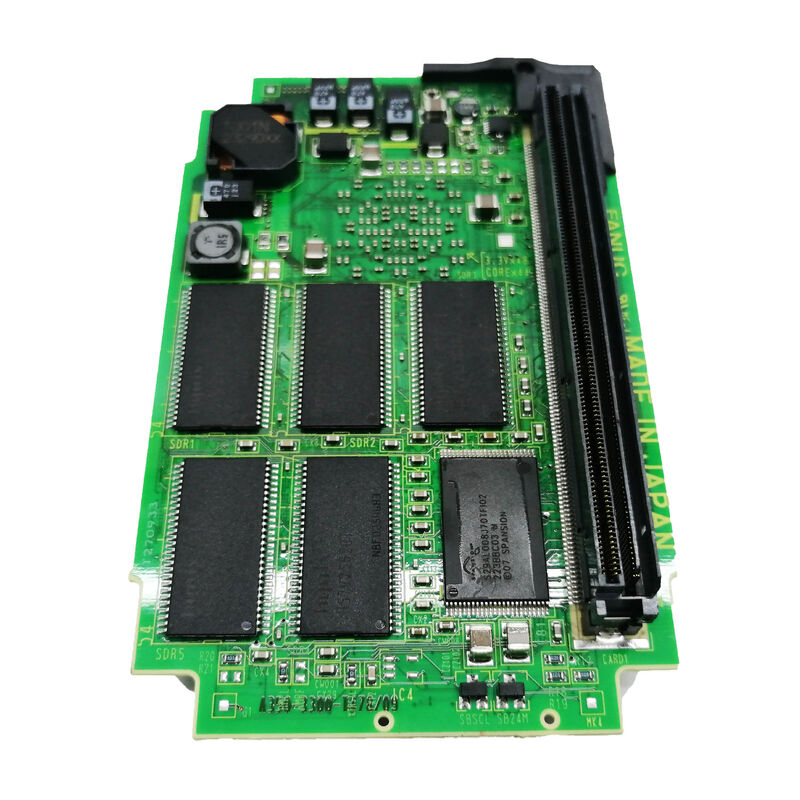

128MB SDRAM ∆ιαλειτουργική μνήμη για σύστημα 40 άξων

Η 128MB SDRAM στο A20B-3300-0472 είναι η λειτουργική μνήμη που είναι διαθέσιμη στο περιβάλλον επεξεργασίας πραγματικού χρόνου του 30i.

• Δεδομένα θέσης και υπολογισμοί παρεμβολής για 40 άξονες
• Ακολουθίες εντολών εξυπηρέτησης για όλους τους ενεργούς άξονες σε όλες τις διαδρομές
• Περιεχόμενο εκτέλεσης σκάλας PMC για πολλαπλές διαδρομές
• Δεδομένα προγραμματικού αποθηκευτικού αποθηκευτικού αποθέματος για όλες τις ενεργές διαδρομές
• Το λογισμικό συστήματος, το λογισμικό επιλογών και τα δεδομένα χρόνου εκτέλεσης τους

128MB αντιπροσωπεύει μια σημαντική κατανομή μνήμης εργασίας σε σύγκριση με τις προηγούμενες γενιές CNC.Η προθεσμιακή αποθήκευση του 30i θα περιοριζόταν, περιορίζοντας τον μέγιστο ρυθμό τροφοδοσίας με τον οποίο το CNC μπορεί να εκτελέσει περίπλοκες διαδρομές εργαλείων χωρίς επιβράδυνση..

Σενάρια εφαρμογής

30i σφάλμα μονάδας CPU CNC:Ένα κέντρο επεξεργασίας FANUC 30i αναπτύσσει κώδικες συναγερμού συστήματος που δείχνουν στην κάρτα του CPU.Το σημείο A20B-3300-0472 αντικαθίσταται από το ακόλουθο κείμενο:Το CNC συνεχίζει την κανονική λειτουργία.

Μονάδα CPU ελεγκτή ρομπότ:Ο A20B-3300-0472 εξυπηρετεί επίσης χειριστήρια ρομπότ FANUC που χρησιμοποιούν το ίδιο υλικό κύριας πλακέτας.Η σημείωση για τη δημιουργία αντιγράφων ασφαλείας "Fanuc Robot data stored in the memory modules" πριν από την αντικατάσταση ισχύει τόσο για εφαρμογές χειριστή ρομπότ όσο και για εφαρμογές CNC.

Γενικές ερωτήσεις

Ερώτηση 1: Περιέχει το A20B-3300-0472 κάποιο ειδικό λογισμικό CNC;

Το λογισμικό του συστήματος CNC αποθηκεύεται στις μονάδες FROM ∙ ξεχωριστά plug-in στοιχεία.μη μόνιμη αποθήκευσηΗ αντικατάσταση του A20B-3300-0472 δεν επηρεάζει το περιεχόμενο του FROM ή τις παραμέτρους που αποθηκεύονται στην SRAM, υπό την προϋπόθεση ότι οι ενότητες αυτές παραμένουν άθικτες.

Ε2: Ποιο αντίγραφο ασφαλείας δεδομένων είναι απαραίτητο πριν από την αντικατάσταση του A20B-3300-0472 σε σύστημα 30i;

Η δημιουργία αντιγράφων ασφαλείας για όλα τα δεδομένα παραμέτρων και τα δεδομένα προγράμματος για όλες τις ενεργές διαδρομές ελέγχου σε ένα σύστημα 30i πολλαπλών διαδρομών, αυτό σημαίνει ότι οι παραμέτροι και τα προγράμματα για κάθε διαδρομή δημιουργούνται αντίγραφα ασφαλείας ξεχωριστά.Επίσης να κάνετε αντίγραφο ασφαλείας όλων των δεδομένων εργαλείουΣε μια εφαρμογή ρομπότ, κάντε αντίγραφο ασφαλείας όλων των προγραμμάτων ρομπότ και των μεταβλητών συστήματος.

Ε3: Πώς συγκρίνεται το A20B-3300-0472 (τύπος A6) με το A20B-3300-0475 (τύπος A3) όσον αφορά τις επιδόσεις;

Και οι δύο είναι μονάδες CPU DRAM 128MB στην οικογένεια A20B-3300, αλλά για διαφορετικές γενιές CNC και τύπους κύριας πλακέτας:

• Α20Β-3300-0475 (τύπος Α3): Για συστήματα 0i-D (από την σειρά i εισόδου/μέσης εμβέλειας)
• Α20Β-3300-0472 (τύπος A6): Για την σειρά 30i (υψηλής τεχνολογίας πολυάξια σειρά i)

Ο τύπος A6 στοχεύει σε μια πλατφόρμα CNC υψηλότερης απόδοσης με μεγαλύτερο αριθμό άξων, περισσότερες διαδρομές ελέγχου και πιο απαιτητικές απαιτήσεις επεξεργασίας σε πραγματικό χρόνο.

Ε4: Τι συμβαίνει αν η 128MB SDRAM στην A20B-3300-0472 αποτύχει μερικώς;

Μερική αποτυχία μνήμης όπου ορισμένα κύτταρα μνήμης είναι ελαττωματικά, αλλά η μονάδα εξακολουθεί να αρχίζει εν μέρει συνήθως εκδηλώνεται ως διαλείπουσες συναγερμοί συστήματος, ανεξήγητες επαναπροσαρμογές CNC,ή κατεστραμμένο περιεχόμενο οθόνηςΤα συμπτώματα αυτά μπορεί να μοιάζουν με άλλα σφάλματα. Μια πλήρης, επίμονη αποτυχία μνήμης προκαλεί το CNC να αποτύχει στην αυτο-δοκιμασία ενεργοποίησης και να εμποδίσει την κανονική εκκίνηση.Αντικαθιστώντας το A20B-3300-0472 επιλύεται το πρόβλημα μνήμης.

Ε5: Μπορεί να δοκιμαστεί το A20B-3300-0472 πριν από την εγκατάσταση;

Η A20B-3300-0472 απαιτεί την κύρια πλακέτα του οικοδεσπότη για να λειτουργήσει, δεν μπορεί να δοκιμαστεί μεμονωμένα.Παρατηρήστε τη σειρά εκκίνησηςΜια μονάδα που υποψιάζεται ότι είναι ελαττωματική (από μια γνωστή κακή πηγή) μπορεί να δοκιμαστεί με την αντικατάστασή της σε ένα λειτουργικό σύστημα 30i, εάν υπάρχει διαθέσιμο..
