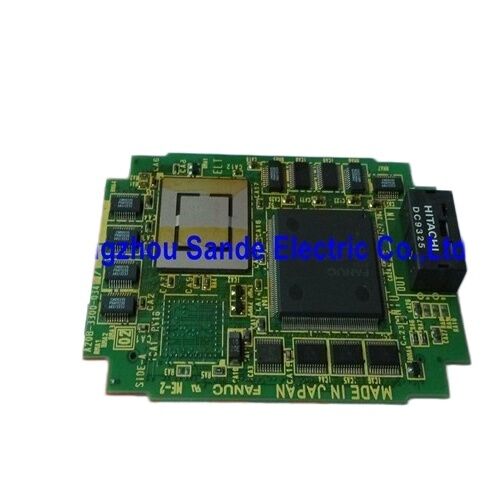

Πλακέτα κυκλώματος οθόνης Fanuc LCD PCB A20B-3300-0340

A20B-3300-0340 | Κάρτα ελέγχου οθόνης FANUC LCD / MDI — Ενσωματωμένο Ethernet / Οθόνη 7,2 ιντσών / 0i-B / 16i-B / 18i-B / 21i-B CNC

A20B-3300-0340 — Τρεις λειτουργίες σε μία κάρτα plug-in

Η A20B-3300-0340 είναι μια συμπαγής plug-in κάρτα υπολογιστή που εκτελεί τρεις διακριτές λειτουργίες στη μονάδα ελέγχου CNC της σειράς i-FANUC:

Μονάδα οθόνης LCD:Η κάρτα παράγει το σήμα βίντεο για την οθόνη LCD 7,2 ιντσών του CNC — παρέχοντας την έξοδο οθόνης για τη διεπαφή χειριστή του CNC. Όλες οι οπτικές πληροφορίες που βλέπει ο χειριστής στην οθόνη — ενδείξεις θέσης, περιεχόμενο προγράμματος, σελίδες παραμέτρων, γραφικά διαδρομής εργαλείου, κείμενο συναγερμού και διαγνωστικές οθόνες — παράγονται μέσω του A20B-3300-0340.

Διεπαφή MDI (Manual Data Input):Η κάρτα διαχειρίζεται τη διεπαφή επικοινωνίας με τον πίνακα πληκτρολογίου MDI — τη συσκευή εισόδου του χειριστή για την εισαγωγή δεδομένων, την επιλογή τρόπων λειτουργίας και την πλοήγηση στις οθόνες CNC. Χωρίς μια λειτουργική διεπαφή MDI, ο χειριστής δεν μπορεί να εισαγάγει προγράμματα ή να αλλάξει παραμέτρους τοπικά.

Ενσωματωμένο Ethernet:Η κάρτα παρέχει μια θύρα Ethernet που συνδέει το FANUC CNC με το δίκτυο εγκατάστασης — επιτρέποντας τη μεταφορά προγράμματος DNC (Direct Numerical Control), την απομακρυσμένη παρακολούθηση, τη συλλογή δεδομένων και τα διαγνωστικά συστήματος CNC από έναν δικτυωμένο υπολογιστή χωρίς να απαιτείται σειριακή καλωδίωση RS-232.

Βασικές Προδιαγραφές

Ενσωματωμένο Ethernet — Συνδεσιμότητα δικτύου για στοιχεία ελέγχου 16i/18i/21i-B

Η ενσωματωμένη θύρα Ethernet στο A20B-3300-0340 ήταν μια σημαντική πρόοδος στη γενιά της σειράς iB — συνδέοντας το CNC απευθείας στο τυπικό Ethernet 10/100 χωρίς ξεχωριστή πλακέτα επικοινωνίας:

Λειτουργία DNC:Τα ανταλλακτικά προγράμματα που είναι αποθηκευμένα στο δίκτυο μπορούν να μεταφερθούν απευθείας στη μνήμη του CNC ή να εκτελεστούν σε λειτουργία "drip-feed" από τον διακομιστή δικτύου. Μεγάλα προγράμματα πολύ μεγάλα για εσωτερική μνήμη CNC μπορούν να επεξεργαστούν απευθείας από το δίκτυο.

Απομακρυσμένη παρακολούθηση:Η σύνδεση Ethernet επιτρέπει στα συστήματα παρακολούθησης σε επίπεδο εγκατάστασης να διαβάζουν δεδομένα κατάστασης CNC — θέσεις αξόνων, όνομα προγράμματος, κατάσταση συναγερμού και μετρήσεις παραγωγής — από έναν κεντρικό υπολογιστή.

Σενάρια εφαρμογής

Αστοχία οθόνης στο κέντρο κατεργασίας 18i-B:Ένα κέντρο κατεργασίας FANUC 18i-MB χάνει την έξοδο της οθόνης — η οθόνη LCD εμφανίζει μια κενή οθόνη παρόλο που το CNC φαίνεται να ενεργοποιείται. Η κάρτα οθόνης A20B-3300-0340 αναγνωρίζεται ως το σφάλμα. Η αντικατάσταση επαναφέρει την έξοδο οθόνης, τη λειτουργικότητα MDI και τη συνδεσιμότητα Ethernet.

Αποτυχία θύρας Ethernet:Ένα στοιχείο ελέγχου 21i-B χάνει τη σύνδεσή του στο δίκτυο — Η μεταφορά προγράμματος DNC αποτυγχάνει. Η διασύνδεση Ethernet του A20B-3300-0340 αναγνωρίζεται ως το σφάλμα.

FAQ

Ε1: Λειτουργεί το A20B-3300-0340 τόσο με μονόχρωμες όσο και με έγχρωμες οθόνες LCD 7,2 ιντσών;

Ναι — Το A20B-3300-0340 υποστηρίζει μονόχρωμες και έγχρωμες οθόνες LCD 7,2 ιντσών. Το συγκεκριμένο πάνελ οθόνης που είναι τοποθετημένο στο CNC καθορίζει εάν η έξοδος είναι μονόχρωμη ή έγχρωμη — η ίδια η κάρτα είναι συμβατή και με τους δύο τύπους πάνελ. Επαληθεύστε τον υπάρχοντα τύπο πλαισίου οθόνης προτού υποθέσετε ότι η κάρτα αντικατάστασης θα αλλάξει την οθόνη από μονόχρωμη σε έγχρωμη ή αντίστροφα.

Ε2: Τι συμβαίνει με τις λειτουργίες MDI και δικτύου εάν αποτύχει το A20B-3300-0340;

Δεδομένου ότι και οι τρεις λειτουργίες — οθόνη, MDI και Ethernet — αντιμετωπίζονται από το A20B-3300-0340, μια αποτυχία κάρτας συνήθως επηρεάζει και τις τρεις ταυτόχρονα. Μια κενή ή παγωμένη οθόνη σε συνδυασμό με κλειδιά MDI που δεν ανταποκρίνονται και χαμένη συνδεσιμότητα δικτύου είναι μια ισχυρή διαγνωστική ένδειξη ότι το A20B-3300-0340 είναι το ελαττωματικό εξάρτημα.

Ε3: Είναι το A20B-3300-0340 συμβατό με το FANUC 0i-B καθώς και με το 16i/18i/21i-B;

Ναι — Το A20B-3300-0340 έχει επιβεβαιωθεί για συστήματα CNC FANUC 0i-B, 16i-B, 18i-B και 21i-B. Αυτά τα συστήματα μοιράζονται την ίδια αρχιτεκτονική ελέγχου i-Series Model B και τη μορφή μητρικής πλακέτας, επιτρέποντας στην ίδια κάρτα οθόνης να εξυπηρετεί και τις τέσσερις πλατφόρμες στη διαμόρφωση LCD 7,2 ιντσών.

Ε4: Μετά την αντικατάσταση του A20B-3300-0340, απαιτείται εκ νέου θέση σε λειτουργία;

Οι παράμετροι CNC και τα ανταλλακτικά προγράμματα αποθηκεύονται στις μονάδες μνήμης FROM/SRAM — όχι στην κάρτα οθόνης. Η αντικατάσταση του A20B-3300-0340 δεν επηρεάζει τα αποθηκευμένα δεδομένα. Ωστόσο, η διαμόρφωση της θύρας Ethernet (διεύθυνση IP, όνομα κεντρικού υπολογιστή, ρυθμίσεις FTP) ενδέχεται να χρειαστεί να επαληθευτεί ξανά μετά την αντικατάσταση, καθώς αυτά τα δεδομένα θα μπορούσαν να έχουν συσχετιστεί με τη διαμόρφωση της προηγούμενης κάρτας. Επιβεβαιώστε τις ρυθμίσεις δικτύου από τις οθόνες παραμέτρων Ethernet του CNC μετά την τοποθέτηση της αντικατάστασης.

Ε5: Ποιες παραλλαγές επιθήματος του A20B-3300-0340 υπάρχουν και έχει σημασία το επίθημα;

Το A20B-3300-0340 μπορεί να φέρει ένα επίθημα υλικολογισμικού όπως /04A (π.χ. A20B-3300-0340/04A) που προσδιορίζει τη συγκεκριμένη έκδοση λογισμικού της κάρτας. Βεβαιωθείτε ότι το επίθημα της κάρτας αντικατάστασης ταιριάζει ή επιβεβαιώνεται ως συμβατό με την υπάρχουσα αναθεώρηση υλικού CNC. Το ισχύον εγχειρίδιο συντήρησης FANUC για το συγκεκριμένο μοντέλο CNC προσδιορίζει τη σωστή έκδοση επιθήματος.
