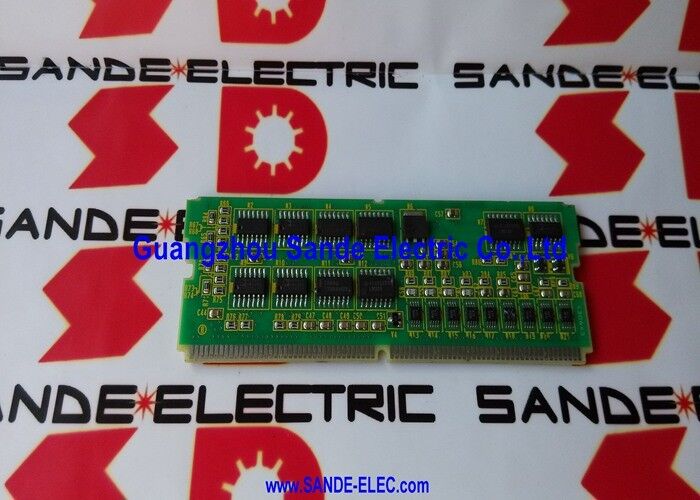

Πίνακας κυκλωμάτων CNC της Siemens PLCA PCB A20B-2902-0671

A20B-2902-0671 | Πλακέτα μονάδας CNC σειράς FANUC A20B-2902 — Ιαπωνία / Plug-in Daughter Board / CNC και συστήματα αυτοματισμού

Σειρά A20B-2902 — Οικογένεια πλακέτας μονάδων της FANUC

Η σειρά A20B-2902 περιλαμβάνει μια ευρεία γκάμα από plug-in πλακέτες μονάδων που επεκτείνουν ή ενεργοποιούν συγκεκριμένες λειτουργίες στους ελεγκτές FANUC CNC. Αυτοί οι πίνακες εξυπηρετούν πολλούς ρόλους σε όλη τη γκάμα προϊόντων FANUC:

Μονάδες επέκτασης μνήμης:Πλακέτες FROM (Flash ROM), SRAM και DRAM που προσθέτουν αποθήκευση προγραμμάτων, διατήρηση παραμέτρων και χωρητικότητα μνήμης εργασίας στην κύρια πλακέτα της CPU.

Μονάδες ελέγχου Servo και Spindle:Θυγατρικές πλακέτες που προσθέτουν λογική ελέγχου άξονα σερβομηχανισμού ή δυνατότητα διεπαφής αναλογικού άξονα στον κύριο πίνακα ελέγχου.

Ενότητες PMC (Programmable Machine Control):Πίνακες που επεκτείνουν τη μνήμη προγράμματος, τους καταχωρητές δεδομένων ή τη δυνατότητα εντολών του PMC.

Μονάδες διεπαφής για συγκεκριμένες λειτουργίες:Πίνακες που παρέχουν σειριακές επικοινωνίες, εξειδικευμένες διεπαφές εισόδου/εξόδου ή άλλες προαιρετικές λειτουργίες CNC.

Η A20B-2902-0671 είναι μία πλακέτα αυτής της εκτεταμένης οικογένειας, που κατασκευάζεται σύμφωνα με τα πρότυπα παραγωγής της FANUC στην Ιαπωνία και έχει σχεδιαστεί για εγκατάσταση plug-in σε συμβατά συστήματα ελέγχου FANUC CNC ή αυτοματισμού.

Βασικές πληροφορίες προϊόντος

Εγκατάσταση Plug-In — Ελάχιστη διακοπή στη διαμόρφωση του συστήματος

Οι πλακέτες της σειράς A20B-2902 έχουν σχεδιαστεί ως μονάδες plug-in. Συνδέονται με την κύρια πλακέτα ή τη μητρική πλακέτα της CPU μέσω ακροδεκτών ή συνδέσεων υποδοχής — χωρίς συγκόλληση, χωρίς τροποποίηση στην πλακέτα υποδοχής. Ένα ανταλλακτικό A20B-2902-0671 εγκαθιστά και αφαιρεί από την υποδοχή του χωρίς να ενοχλεί τις παρακείμενες μονάδες ή την καλωδίωση της πλακέτας κεντρικού υπολογιστή.

Αυτή η αρχιτεκτονική plug-in είναι σκόπιμη: η FANUC τη σχεδίασε για να επιτρέπει την αντικατάσταση της μονάδας σε επίπεδο πεδίου χωρίς να απαιτούνται δεξιότητες συγκόλλησης PCB ή εξειδικευμένος εξοπλισμός επισκευής. Ένας τεχνικός συντήρησης με τις σωστές προφυλάξεις ESD και γνώση των θέσεων της μονάδας του συστήματος μπορεί να τοποθετήσει την ανταλλακτική πλακέτα.

Σενάρια εφαρμογής

Συντήρηση συστήματος:Ένα σύστημα CNC FANUC αναπτύσσει ένα σφάλμα σε επίπεδο μονάδας που εντοπίζεται στην πλακέτα A20B-2902-0671. Η ανταλλακτική πλακέτα συνδέεται στην πρίζα μετά την αφαίρεση της μονάδας που απέτυχε. Το σύστημα συνεχίζει την κανονική λειτουργία με την αποκατασταθεί η λειτουργία της πλακέτας.

Διαχείριση ανταλλακτικών:Μια μονάδα παραγωγής που λειτουργεί με πολλαπλά συστήματα CNC FANUC διατηρεί έναν A20B-2902-0671 ως τοπική ανταλλακτική πλακέτα. Σε περίπτωση βλάβης της μονάδας, η αντικατάσταση είναι διαθέσιμη αμέσως — αποφεύγοντας έναν απρογραμμάτιστο τερματισμό λειτουργίας εν αναμονή της αποστολής.

FAQ

Ε1: Πώς μπορώ να επιβεβαιώσω ότι το A20B-2902-0671 είναι η σωστή μονάδα για το σύστημα FANUC μου;

Διαβάστε τον αριθμό ανταλλακτικού απευθείας από την ετικέτα στην εγκατεστημένη μονάδα. Εάν γράφει A20B-2902-0671, αυτή η πλακέτα είναι η σωστή αντικατάσταση. Η διασταύρωση μπορεί επίσης να γίνει μέσω της λίστας ανταλλακτικών του CNC στο εγχειρίδιο συντήρησης — η θέση υποδοχής και ο αριθμός εξαρτήματος της μονάδας παρατίθενται για κάθε προαιρετική και τυπική πλακέτα στη διαμόρφωση του συστήματος.

Ε2: Μπορούν οι μονάδες της σειράς A20B-2902 από διαφορετικούς αριθμούς ανταλλακτικών να αντικατασταθούν η μία από την άλλη;

Όχι. Κάθε αριθμός ανταλλακτικού A20B-2902 αντιπροσωπεύει μια διαφορετική λειτουργική μονάδα — διαφορετικούς τύπους μνήμης, χωρητικότητες, λειτουργίες διεπαφής ή διαμορφώσεις ελέγχου. Οι διπλανοί αριθμοί ανταλλακτικών στη σειρά δεν είναι εναλλάξιμοι. Χρησιμοποιείτε πάντα τον ακριβή αριθμό ανταλλακτικού που ταιριάζει με την εγκατεστημένη πλακέτα.

Ε3: Η αντικατάσταση του A20B-2902-0671 απαιτεί αλλαγές στη διαμόρφωση του συστήματος;

Αυτό εξαρτάται από τη συγκεκριμένη λειτουργία του πίνακα. Οι μονάδες μνήμης συνήθως δεν απαιτούν αλλαγές στη διαμόρφωση — το σύστημα εντοπίζει τη μονάδα κατά την ενεργοποίηση. Οι λειτουργικές μονάδες (servo, spindle, interface PMC) ενδέχεται να απαιτούν επαλήθευση παραμέτρων ή εισαγωγή μετά την αντικατάσταση. Συμβουλευτείτε το εγχειρίδιο συντήρησης FANUC για το συγκεκριμένο μοντέλο CNC και τον τύπο της μονάδας για να προσδιορίσετε τη διαδικασία μετά την αντικατάσταση.

Ε4: Ποιες είναι οι απαιτήσεις χειρισμού ESD για το A20B-2902-0671;

Το A20B-2902-0671 είναι ένα PCB κατασκευασμένο από SMD (Surface Mount Device) με μνήμη CMOS ή λογικά IC που είναι ευαίσθητα στην ηλεκτροστατική εκφόρτιση. Χειριστείτε μόνο με γειωμένο αντιστατικό ιμάντα καρπού σε γειωμένη επιφάνεια εργασίας. Μεταφορά και αποθήκευση σε αντιστατική συσκευασία. Ποτέ μην χειρίζεστε την πλακέτα αγγίζοντας εξαρτήματα του κυκλώματος ή ιχνηλατώντας περιοχές — κρατήστε το μόνο από τις άκρες του PCB.

Ε5: Είναι το A20B-2902-0671 συμβατό τόσο με τα συστήματα ελέγχου CNC της FANUC όσο και με τα συστήματα ελέγχου ρομπότ;

Πολλές πλακέτες της σειράς A20B-2902 χρησιμοποιούνται τόσο στις πλατφόρμες FANUC CNC όσο και στις πλατφόρμες ελεγκτή ρομπότ, καθώς η αρχιτεκτονική υλικού της FANUC είναι κοινή μεταξύ αυτών των σειρών προϊόντων. Το εάν το A20B-2902-0671 αναπτύσσεται σε εφαρμογή CNC ή ρομπότ εξαρτάται από το συγκεκριμένο σύστημα στο οποίο είναι εγκατεστημένο. Επιβεβαιώστε τον τύπο συστήματος κεντρικού υπολογιστή από την υπάρχουσα εγκατάσταση πριν από την παραγγελία.
