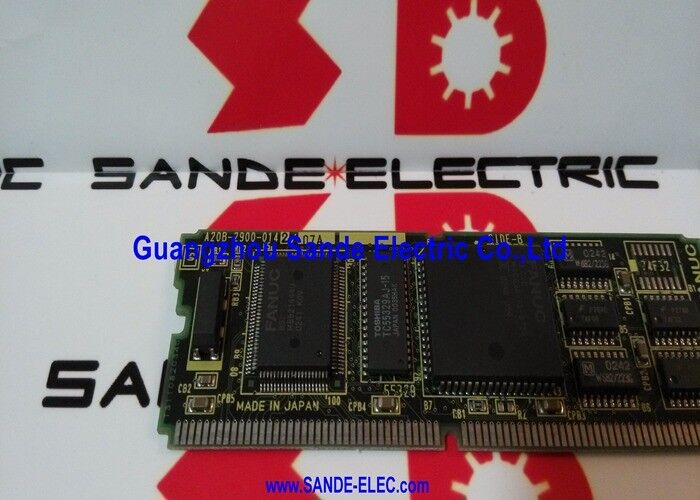

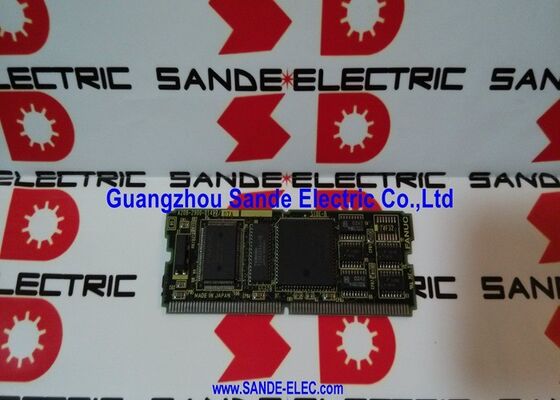

Fanuc PC θυγατρική μονάδα A20B-2900-0142 A2OB-29OO-O142

A20B-2900-0142 ∙ FANUC PMC-RA1 Μονάδα Ελέγχου ∙ I/O Link / SLC / Σειρά 20/21 Ελεγκτής Αλληλουχίας Μηχανών CNC

ΠΜΚ ∆ Εγκατεστημένος PLC της μηχανής

Κάθε σύστημα CNC της FANUC ενσωματώνει ένα PMC (Programmable Machine Controller) - το ενσωματωμένο προγραμματιζόμενο λογικό ελεγκτή της FANUC που λειτουργεί ανεξάρτητα παράλληλα με τον έλεγχο κίνησης του CNC.Το PMC εκτελεί το πρόγραμμα ακολουθίας μηχανής: η λογική της σκάλας που ελέγχει όλες τις λειτουργίες μη κοπτικής μηχανής.

Χωρίς λειτουργικό PMC:

• Τα συστήματα ψύξης δεν μπορούν να ενεργοποιούνται ή να απενεργοποιούνται με εντολή
• Τα υδραυλικά συστήματα δεν μπορούν να ακολουθήσουν
• Οι αλλαγείς εργαλείων δεν μπορούν να ολοκληρώσουν τους κύκλους αλλαγής.
• Οι κλειδαριές των θυρών δεν μπορούν να επιβληθούν.
• Τα φρένα άξονα δεν μπορούν να απελευθερωθούν κατόπιν αιτήματος
• Οι λειτουργίες του πίνακα χειριστή δεν έχουν λογική για να ανταποκριθούν

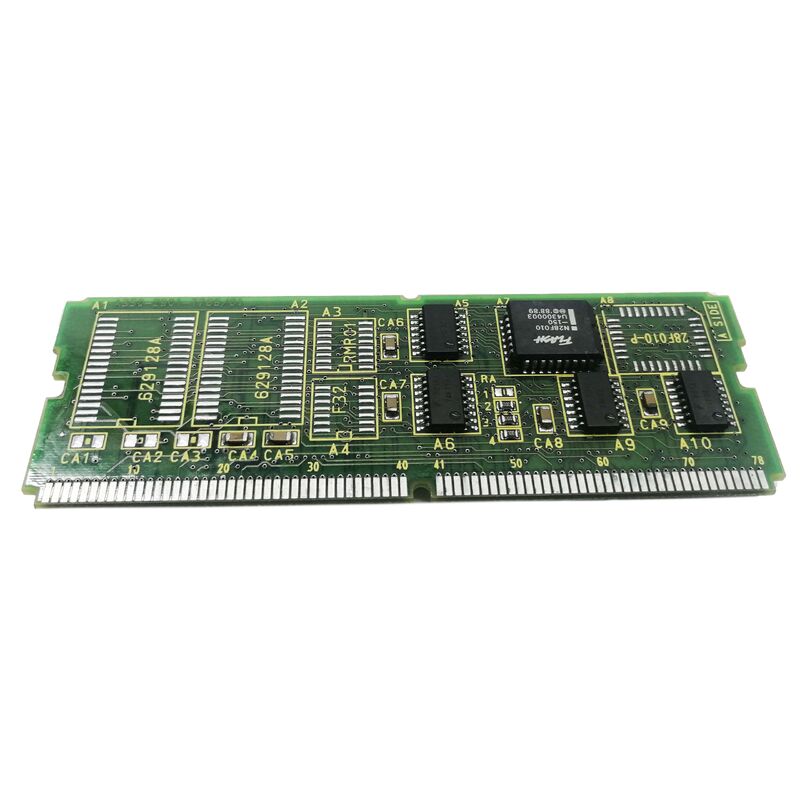

Το A20B-2900-0142 είναι η μονάδα PMC, η πλέκτη που παρέχει τον ελεγκτή PMC-RA1 στην σειρά 20/21 CNC. Είναι εξίσου απαραίτητη για τη λειτουργία της μηχανής όπως και το υλικό ελέγχου κίνησης του CNC.

Βασικές πληροφορίες για το προϊόν

PMC-RA1 ️ Επίπεδο ικανότητας στην οικογένεια PMC σειράς 20/21

Η σειρά 20/21 CNC προσέφερε πολλαπλές επιλογές μονάδων PMC σε διαφορετικά επίπεδα ικανότητας.

Η ονομασία RA1 προσδιορίζει το επίπεδο ικανότητας του PMC ̇ την ικανότητα βήματος προγράμματος, τον αριθμό καταλόγων δεδομένων και το σύνολο εντολών.Η παραλλαγή RA3 (A20B-2901-0660) παρέχει υψηλότερη ικανότητα για πιο περίπλοκα εργαλεία μηχανώνΟ A20B-2900-0142 RA1 με σύνδεσμο I/O εξυπηρετεί την τυποποιημένη ρύθμιση μηχανημάτων σειράς 20/21.

Σενάρια εφαρμογής

Ελαττώματα της μονάδας PMC σειράς 21:Μια FANUC σειράς 21 CNC αναπτύσσει συναγερμούς PMC ∙ το μηχάνημα σταματά να εκτελεί λειτουργίες ακολουθίας, οι εντολές ψύξης και υδραυλικής λειτουργίας αποτυγχάνουν και οι κύκλοι αλλαγής εργαλείου δεν μπορούν να ολοκληρωθούν.Η μονάδα PMC A20B-2900-0142 προσδιορίζεται ως η βλάβη.Η αντικατάσταση αποκαθιστά την εκτέλεση της σκάλας PMC και όλες τις λειτουργίες της μηχανής.

Προληπτική αντικατάσταση μονάδας PMC:Μια μηχανή υψηλού κύκλου λειτουργίας της σειράς 20/21 που εκτελεί πολλαπλές βάρδιες παραγωγής υποβάλλεται σε προγραμματισμένη ανανέωση της μονάδας ελέγχου.Ο A20B-2900-0142 αντικαθίσταται μαζί με τις μονάδες μνήμης ως μέρος μιας ολοκληρωμένης ανανέωσης των ηλεκτρονικών.

Γενικές ερωτήσεις

Ε1: Τι συμβαίνει εάν η A20B-2900-0142 αντικατασταθεί από την A20B-2901-0660 (μεταλλαγή RA3);

Η μονάδα RA3 (A20B-2901-0660) παρέχει μεγαλύτερη χωρητικότητα PMC από την RA1.αλλά το λογισμικό του συστήματος CNC πρέπει να υποστηρίζει τον τύπο RA3 PMCΕάν το λογισμικό FROM-resident του CNC δεν υποστηρίζει το RA3, το PMC δεν θα λειτουργήσει σωστά.Μη αντικαθιστάτε παραλλαγές μονάδας PMC χωρίς να επιβεβαιώσετε τη συμβατότητα λογισμικού από την τεκμηρίωση συντήρησης FANUC.

Ε2: Η αντικατάσταση του A20B-2900-0142 διαγράφει το πρόγραμμα σκάλας PMC του μηχανήματος;

Η ίδια η μονάδα PMC-RA1 μεταφέρει το πρόγραμμα σκάλας PMC στην ενσωματωμένη μνήμη.Αντικατάσταση της μονάδας σημαίνει ότι η νέα μονάδα ξεκινά χωρίς πρόγραμμα σκάλας. Η συγκεκριμένη λογική ακολουθίας PMC της μηχανής πρέπει να επαναφορτωθεί από το backup μετά την τοποθέτηση της αντικατάστασης.Αυτός είναι ο λόγος για τον οποίο η υποστήριξη του προγράμματος σκάλας PMC είναι τόσο κρίσιμη όσο η υποστήριξη των παραμέτρων CNC πριν από οποιαδήποτε συντήρηση της μονάδας PMC.

Ε3: Ποιο είναι το χρόνο κύκλου σάρωσης συνδέσμου I/O στο A20B-2900-0142;

Ο κύκλος σάρωσης συνδέσμου I/O ∙ ο χρόνος που χρειάζεται το PMC για να ενημερώσει όλους τους συνδέσμους συνδέσμου I/O ∙ εξαρτάται από τον αριθμό των συνδέσμων και την περίοδο σάρωσης PMC.ο κύκλος σύνδεσης I/O είναι συνήθως χαμηλού εύρους χιλιοστών (1 ∆3ms ανά πλήρη σάρωση)Αυτό είναι επαρκές για τον έλεγχο της ακολουθίας μηχανής· τα κυκλώματα ασφαλείας με κρίσιμο χρόνο θα πρέπει πάντα να χρησιμοποιούν σκληρά καλωδιωμένα σήματα και όχι σύνδεση I/O για την κύρια διαδρομή προστασίας τους.

Ε4: Μπορεί να χρησιμοποιηθεί η συσκευή A20B-2900-0142 εάν η σειρά 20/21 CNC δεν έχει συνδεθεί συσκευή I/O Link;

Η δυνατότητα σύνδεσης I/O στο A20B-2900-0142 είναι διαθέσιμη λειτουργία, η οποία δεν χρειάζεται να χρησιμοποιείται εάν το μηχάνημα δεν διαθέτει συσκευές σύνδεσης I/O.Το PMC-RA1 λειτουργεί κανονικά με απουσία συσκευών I/O LinkΕάν το μηχάνημα απαιτεί σύνδεση Ε/Υ σε μεταγενέστερο σημείο (για παράδειγμα, αναβάθμιση του διανεμημένου πάνελ χειριστή), το λεωφορείο σύνδεσης Ε/Υ είναι διαθέσιμο στο A20B-2900-0142 χωρίς να απαιτείται αλλαγή της μονάδας.

Ε5: Ποια δυναμικότητα προγράμματος PMC-RA1 υποστηρίζει η A20B-2900-0142;

Το PMC-RA1 (RA1 = πρώτο επίπεδο ικανότητας στη σειρά RA) παρέχει καθορισμένο μέγιστο αριθμό βημάτων προγράμματος σκάλας, συνήθως στην περιοχή από 1.000 έως 3,000 βήματα ανάλογα με το μοντέλο της σειράς 20/21 και την έκδοση λογισμικούΟι δυναμικότητες των μητρώων D (data), K (keep relay) και T (timer) ορίζονται με παρόμοιο τρόπο για το επίπεδο RA1.Για μηχανήματα που απαιτούν πιο περίπλοκα προγράμματα ακολουθίας ̇ που πλησιάζουν το όριο βήματος RA1 ̇ η μονάδα RA3 (A20B-2901-0660) παρέχει αυξημένη χωρητικότητα.
