A20B-2101-0022∙ FANUC Beta iSVSP Δύο άξονες 15kW Power PCB ∙ Σειρά A06B-6134 / Twin Servo + 15kW Spindle Combo Drive / Καρδιά καλωδίωσης

Βήτα iSVSP ∙ Όλα σε ένα κουτί

Σε μικρά εργαλεία με CNC ̇ μικρά κέντρα στροφής, μικρά κέντρα επεξεργασίας, μηχανήματα εκπαίδευσης ̇ το FANUC Beta iSVSP (βiSVSP) παρέχει πλήρη κίνηση σερβο και σπιντέλ σε μία μονάδα.Εξάλειψη της ανάγκης για ξεχωριστό PSM (μοδίου τροφοδοσίας), SVM (servo modules) και SPM (spindle module) η iSVSP ενσωματώνει και τις τρεις λειτουργίες:

Ενσωματωμένη τροφοδοσία:Η μονάδα μετατρέπει την εισερχόμενη εναλλακτική ενέργεια σε συνεχές ρεύμα που απαιτείται για την τροφοδοσία του σφινδάλου και του σέρβο.

Ελέγχος με ελεγκτικό σύστημα:Ελέγχει τους κινητήρες servo στους άξονες τροφοδοσίας του μηχανήματος, τυπικά X και Z σε στροφή CNC.

Ελέγχος σπινδέλου:Οδηγεί τον κινητήρα σφινδέλου μηχανής με ισχύ έως 15kW στην ποικιλία διπλού άξονα A06B-6134-H203 που περιέχει τον κινητήρα A20B-2101-0022.

Η ενσωμάτωση αυτή καθιστά το iSVSP ιδανικό για μικρά εργαλεία όπου ένα πλήρες ντουλάπι Alpha-i (PSM + SVM + SPM ξεχωριστά) θα ήταν φυσικά και οικονομικά δυσανάλογο.μία σύνδεση ντουλαπιού, ένα σύνολο καλωδίων τροφοδοσίας AC.

Βασικές πληροφορίες για το προϊόν

Διοικητικό συμβούλιο ∆ιαχείριση υψηλού ρεύματος του iSVSP

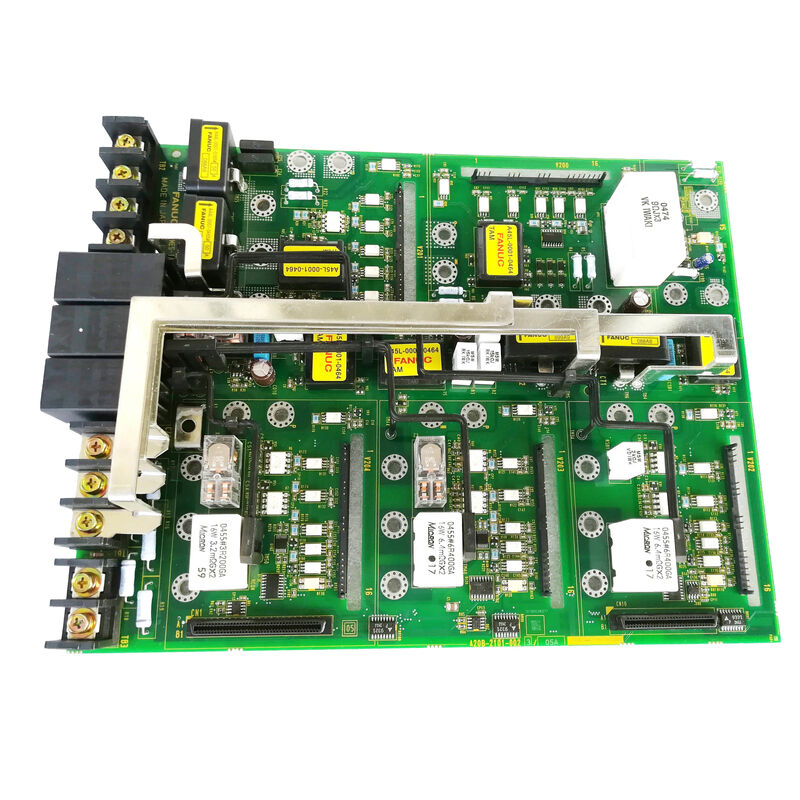

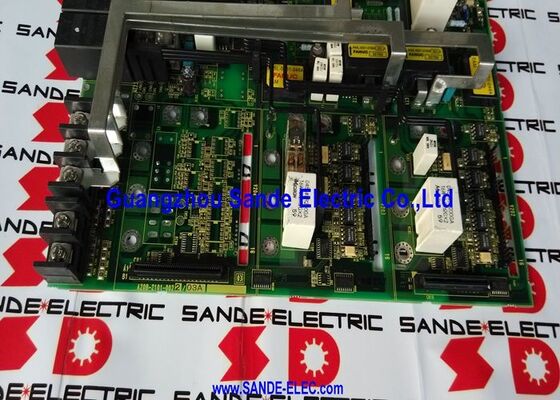

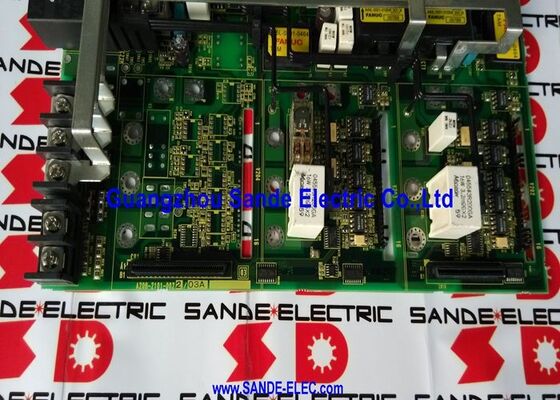

Το A20B-2101-0022 είναι το PCB ισχύος (καρδιά καλωδίωσης) μέσα στην μονάδα βiSVSP. Παρέχει:

στρώμα σύνδεσης υψηλού ρεύματος:Διοδηγοί λεωφορείου συνεχούς ρεύματος, συνδέσεις τριών φάσεων εξόδου για δύο άξονες servo και το σπιντέλ, και το υλικό ανίχνευσης ρεύματος που παρέχει ανατροφοδότηση στο PCB ελέγχου.

Διασύνδεση IGBT:Σύνδεση κινητήρα πύλης από το πίνακα πυροδότησης/οδηγού (A20B-2902-0672 σε ορισμένες παραλλαγές) στις συσκευές ισχύος IGBT.Το πίνακα ισχύος φυσικά δρομολογεί τα σήματα κίνησης πύλης στα σωστά τερματικά IGBT για κάθε άξονα και τη γέφυρα σπινδέλου.

Συμπληρωμένο υλικό τροφοδοσίας:Οι συνδέσεις του επανορθωτή και των κυκλωμάτων προφόρτισης αποτελούν μέρος της διάταξης της πλακέτας ̇ σε αντίθεση με ένα ξεχωριστό PSM, το υλικό τροφοδοσίας του iSVSP είναι εσωτερικό της ίδιας μονάδας.

Σενάρια εφαρμογής

Ελάττωμα πίνακα ισχύος βήτα iSVSP:Μια μονάδα FANUC A06B-6134 biSVSP σε ένα μικρό γύρο CNC αναπτύσσει συναγερμούς που επηρεάζουν ταυτόχρονα και τους δύο άξονες του σέρβο και το σπιντέλ.η πίνακα ισχύος A20B-2101-0022 προσδιορίζεται ως η βλάβη. The complete unit is typically the service approach (as DNC Electronics confirms the individual board is not typically available separately) — but some specialist service centres supply the board independently.

Πλήρης ανακαίνιση μονάδας:Μια μονάδα Beta iSVSP ανακαινίζεται από εξειδικευμένο κέντρο εξυπηρέτησης CNC.Το πίνακα ισχύος A20B-2101-0022 αντικαθίσταται παράλληλα με το PCB ελέγχου κατά τη διάρκεια της ανακαίνισης για την αποκατάσταση και των δύο κρίσιμων εσωτερικών πινάκων.

Γενικές ερωτήσεις

Ερώτηση 1: Μπορεί η συσκευή A20B-2101-0022 να αγοραστεί ξεχωριστά ή είναι διαθέσιμη μόνο η πλήρης μονάδα A06B-6134;

Η DNC Electronics επιβεβαιώνει ότι "υποβάλλει μόνο την πλήρη μονάδα BETA της σειράς A06B-6134 που περιέχει το A20B-2101-0022" και "δεν παρέχει το PCB ελέγχου ξεχωριστά." Οι περισσότεροι οργανισμοί υπηρεσιών FANUC ακολουθούν την ίδια προσέγγιση για τη σειρά iSVSP λόγω της πολυπλοκότητας της ολοκλήρωσηςΟρισμένα εξειδικευμένα κέντρα επισκευής προμηθεύουν το A20B-2101-0022 μεμονωμένα για επισκευή σε επίπεδο επιτροπής ανακτημένων μονάδων.η πιο κοινό μοντέλο εξυπηρέτησης για βiSVSP σφάλματα.

Ε2: Ποια είναι η διαφορά μεταξύ του A20B-2101-0022 (διπλού άξονα) και του A20B-2101-0025 (τριπλού άξονα);

Το A20B-2101-0022 είναι το πίνακα ισχύος για τον αγωγό βiSVSP διπλού άξονα + 15kW (συνήθως A06B-6134-H203).Το A20B-2101-0025 είναι το πίνακα ισχύος για το τριπλό άξονα + σπινδύλο βiSVSP 15kW (A06B-6134-H303)Ο διαφορετικός αριθμός άξονων απαιτεί διαφορετική διάταξη πίνακας ισχύος για να φιλοξενήσει τρία στάδια εξόδου σερβο αντί για δύο.

Ε3: Ποιες είναι οι τυπικές ενδείξεις συναγερμού σε ελαττωματικό A20B-2101-0022;

Όταν το πίνακα ισχύος A20B-2101-0022 παρουσιάζει σφάλμα, το βiSVSP εμφανίζει συνήθως συναγερμούς που σχετίζονται με υπερστροφή, σφάλμα συνεχούς ρεύματος, σφάλμα IPM (έξυπνη μονάδα ισχύος) ή σφάλμα προστασίας υλικού.Οι συναγερμοί που επηρεάζουν ταυτόχρονα και τις τρεις λειτουργίες κίνησης (και τους δύο άξονες εφοδιασμού και το περιστροφικό) ̇ αντί για σφάλμα ενός άξονα ̇ είναι πιο χαρακτηριστικοί για σφάλμα της μονάδας ισχύος από ότι για σφάλμα της μονάδας ελέγχουΒλέπε το εγχειρίδιο συντήρησης της σειράς FANUC Beta i για συγκεκριμένους ορισμούς κωδικών συναγερμού.

Ε4: Ποιες προφυλάξεις ασφαλείας είναι ειδικές για την ενσωματωμένη παροχή ενέργειας στο βiSVSP;

Το βiSVSP περιέχει μια ενσωματωμένη τράπεζα πυκνωτών συνεχούς ρεύματος που διατηρεί επικίνδυνη τάση μετά την αφαίρεση του ηλεκτρικού πλέγματος μεταστροφικού ∙ ακριβώς όπως θα έκανε ένα ξεχωριστό PSM.η τράπεζα πυκνότητας βρίσκεται φυσικά μέσα στο ίδιο κτίριο μονάδας με την πίνακα ισχύοςΟ απαιτούμενος χρόνος αναμονής εκφόρτισης (που καθορίζεται στο εγχειρίδιο συντήρησης της σειράς FANUC Beta i) πρέπει να τηρείται πριν από το άνοιγμα της μονάδας ή τον εσωτερικό χειρισμό του A20B-2101-0022.Ο δείκτης φόρτισης LED (εάν υπάρχει) και η μέτρηση τάσης συνεχούς ρεύματος επιβεβαιώνουν την εκφόρτιση.

Ε5: Είναι ο A20B-2101-0022 συμβατός με μονάδες βiSVSP που χρησιμοποιούν τις παραλλαγές διεπαφής #A και #C;

Η σειρά A06B-6134 περιλαμβάνει τις παραλλαγές #A (πρότυπη διεπαφή) και #C (σύνδεσμος τύπου C).Η πίνακα ισχύος (A20B-2101-0022) παρέχει τις ηλεκτρικές συνδέσεις υψηλού ρεύματος που είναι ανεξάρτητες από τον τύπο διεπαφής επικοινωνίας CNCΤο αν οι παραλλαγές #A και #C μοιράζονται την ίδια πίνακα ισχύος εξαρτάται από το αν υπάρχουν διαφορές συνδέσμου ή υλικού μεταξύ των δύο.Οι αναφορές της DNC Electronics "A06B-6134-H203#A" και "A06B-6134-H203#C" ως ξεχωριστές μονάδες ̇ επιβεβαιώνουν από την εσωτερική τεκμηρίωση της συγκεκριμένης μονάδας εάν η A20B-2101-0022 είναι κοινή και στις δύο παραλλαγές.
