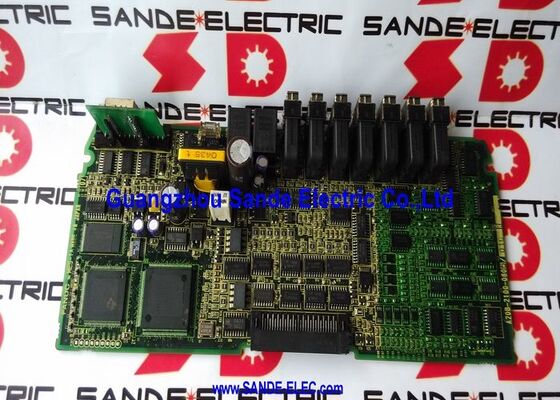

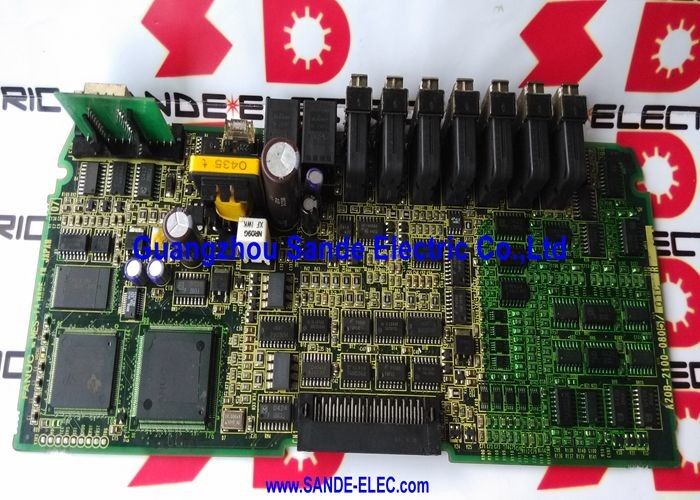

Πίνακας κυκλωμάτων A20B-2100-0805

A20B-2100-0805 | Πλακέτα ενισχυτή CNC σειράς FANUC A20B-2100 — Εφαρμογές σερβομηχανισμού και ατράκτου συστήματος κίνησης PCB / Rev /01C / CNC

A20B-2100 — Σειρά PCB Control and Power

Η σειρά A20B-2100 είναι η οικογένεια πλακετών τυπωμένων κυκλωμάτων που σχετίζονται με τη μονάδα δίσκου της FANUC για συστήματα CNC σερβομηχανισμού και ενισχυτών ατράκτου. Οι πίνακες αυτής της σειράς καλύπτουν μια σειρά λειτουργικών ρόλων εντός της αρχιτεκτονικής μονάδας δίσκου:

PCB ενισχυτών σερβομηχανισμού:Συμπεριλαμβάνονται οι πλακέτες ελέγχου και καλωδίωσης κλάσης SVM2 για σερβομονάδες διπλού άξονα (διεπαφή FSSB), παρέχοντας το ηλεκτρονικό στρώμα για έλεγχο σερβοκινητήρα δύο αξόνων από μία μονάδα.

Πίνακες ελέγχου ενισχυτή ατράκτου:Η σειρά A20B-2100-0800 παρέχει έλεγχο κινητήρα ατράκτου για τα συστήματα κίνησης άξονα Alpha-i της FANUC, διαχείριση ρύθμισης ταχύτητας, ανάδραση κωδικοποιητή θέσης και ρεύμα εξόδου για τον κινητήρα ατράκτου.

PCB της μονάδας τροφοδοσίας:Συμπεριλαμβανομένων των πλακών για το PSM (Power Supply Module) που τροφοδοτούν ρυθμιζόμενη τάση διαύλου DC σε όλες τις μονάδες μετάδοσης κίνησης στο περίβλημα.

Ο A20B-2100-0805 είναι μια πλακέτα ενισχυτή σε αυτήν την οικογένεια — ο συγκεκριμένος λειτουργικός ρόλος του ορίζεται από τη μονάδα δίσκου στην οποία είναι εγκατεστημένη. Το επίθημα αναθεώρησης /01C υποδεικνύει μια ενημέρωση επανάληψης παραγωγής από τη βασική σχεδίαση A20B-2100-0805.

Βασικές πληροφορίες προϊόντος

Λειτουργία πλακέτας ενισχυτή σε συστήματα κίνησης

Στην αρχιτεκτονική της μονάδας κίνησης της FANUC, οι πλακέτες ενισχυτών εκτελούν την ηλεκτρική μετατροπή και την επεξεργασία σήματος που συνδέουν τις εντολές κίνησης του CNC με το πραγματικό ρεύμα κινητήρα.

Η ταξινόμηση ως "πίνακας ενισχυτή" καλύπτει διάφορους πιθανούς ρόλους:

Ενίσχυση κίνησης πύλης:Ενίσχυση σημάτων ελέγχου χαμηλού επιπέδου σε παλμούς κίνησης πύλης υψηλού ρεύματος που επαρκούν για την εναλλαγή τρανζίστορ ισχύος IGBT — ο ίδιος ρόλος με μια πλακέτα πυροδότησης σε μονάδες PSM και SPM.

Τρέχουσα ενίσχυση:Σε πλακέτες ελέγχου μονάδας άξονα, ενισχύοντας την εντολή ρεύματος από τον ρυθμιστή ταχύτητας στην αναφορά που οδηγεί τον βρόχο ελέγχου ρεύματος εξόδου.

Προετοιμασία σήματος:Ενίσχυση σημάτων ανάδρασης χαμηλού επιπέδου (έξοδοι αισθητήρων ρεύματος, σήματα κωδικοποιητή, μετρήσεις αισθητήρα θερμοκρασίας) σε επίπεδα κατάλληλα για μετατροπή αναλογικού σε ψηφιακό και ψηφιακή επεξεργασία.

Το A20B-2100-0805 εκτελεί την καθορισμένη λειτουργία ενισχυτή εντός της συγκεκριμένης μονάδας κίνησης που εξυπηρετεί.

Σενάρια εφαρμογής

Σφάλμα πλακέτας μονάδας κίνησης:Ένα σύστημα μετάδοσης κίνησης CNC FANUC αναπτύσσει ένα σφάλμα σε επίπεδο ενισχυτή που εντοπίζεται στην πλακέτα A20B-2100-0805. Η αναγνώριση της πλακέτας από την ετικέτα με τον αριθμό ανταλλακτικού της, η παραγγελία της παραλλαγής /01C και η τοποθέτηση της αντικατάστασης αποκαθιστά τη λειτουργική κατάσταση της μονάδας.

Προγραμματισμένο ανταλλακτικό για συντήρηση μονάδας δίσκου:Μια μονάδα παραγωγής που λειτουργεί συστήματα CNC FANUC με πλακέτες μετάδοσης κίνησης της σειράς A20B-2100 διατηρεί ένα A20B-2100-0805/01C ως τοπικό ανταλλακτικό.

FAQ

Ε1: Πώς μπορώ να επιβεβαιώσω ότι η A20B-2100-0805 είναι η σωστή πλακέτα για το σύστημα κίνησης FANUC μου;

Διαβάστε τον αριθμό ανταλλακτικού από την ετικέτα της πλακέτας μέσα στη συγκεκριμένη μονάδα δίσκου. Εάν η ετικέτα γράφει A20B-2100-0805 (με ή χωρίς επίθημα αναθεώρησης), αυτή είναι η επιβεβαιωμένη αντικατάσταση. Παραπομπή με τη λίστα ανταλλακτικών στο εγχειρίδιο συντήρησης FANUC για το αντίστοιχο μοντέλο μονάδας μετάδοσης κίνησης.

Ε2: Μπορεί το A20B-2100-0805/01C να αντικαταστήσει μια προηγούμενη αναθεώρηση;

Στις περισσότερες περιπτώσεις, ναι. Οι ενημερώσεις αναθεωρήσεων FANUC είναι συνήθως συμβατές με το παρελθόν. Επιβεβαιώστε από την τεκμηρίωση συντήρησης της μονάδας δίσκου εάν καθορίζεται κάποια ελάχιστη αναθεώρηση. Εάν δεν τεκμηριώνεται κανένας περιορισμός, η αναθεώρηση /01C είναι η σωστή αντικατάσταση ανεξάρτητα από την προηγούμενη εγκατεστημένη έκδοση.

Ε3: Ποια ασφάλεια εκκένωσης ισχύει πριν από την πρόσβαση στο A20B-2100-0805;

Οι πλακέτες ενισχυτών της σειράς A20B-2100 είναι εσωτερικά εξαρτήματα των μονάδων μετάδοσης κίνησης FANUC. Οι μονάδες κίνησης περιέχουν πυκνωτές διαύλου DC που διατηρούν επικίνδυνη τάση μετά την απενεργοποίηση. Αφήστε το χρόνο εκφόρτισης της μονάδας (όπως ορίζεται στο εγχειρίδιο συντήρησης FANUC) και επαληθεύστε την εκφόρτιση με ένα βαθμονομημένο βολτόμετρο πριν αποκτήσετε πρόσβαση σε οποιεσδήποτε εσωτερικές πλακέτες.

Ε4: Η αντικατάσταση του A20B-2100-0805 απαιτεί αλλαγές παραμέτρων CNC;

Οι πλακέτες ενισχυτή μετάδοσης κίνησης δεν αποθηκεύουν παραμέτρους CNC σερβομηχανισμού ή ατράκτου. Η αντικατάσταση του A20B-2100-0805 δεν επηρεάζει τις ρυθμίσεις παραμέτρων. Μετά την τοποθέτηση της αντικατάστασης, ενεργοποιήστε το σύστημα και επαληθεύστε την κανονική συμπεριφορά οδήγησης σε συνθήκες δοκιμής χαμηλής ταχύτητας πριν επιστρέψετε στην πλήρη παραγωγή.

Ε5: Χρησιμοποιείται το A20B-2100-0805 τόσο σε εφαρμογές CNC κατεργασίας όσο και σε εφαρμογές ρομπότ;

Η σειρά A20B-2100 εξυπηρετεί τόσο συστήματα κίνησης εργαλειομηχανών CNC FANUC όσο και εφαρμογές σερβοκινητήρα ρομπότ, καθώς η FANUC μοιράζεται την αρχιτεκτονική υλικού σε αυτές τις πλατφόρμες. Το εάν το A20B-2100-0805 βρίσκεται σε μονάδα δίσκου CNC ή ρομπότ εξαρτάται από τη συγκεκριμένη μονάδα κεντρικού υπολογιστή. Επιβεβαιώστε τον τύπο του συστήματος κεντρικού υπολογιστή από την τεκμηρίωση της εγκατεστημένης μονάδας πριν την παραγγελία.
