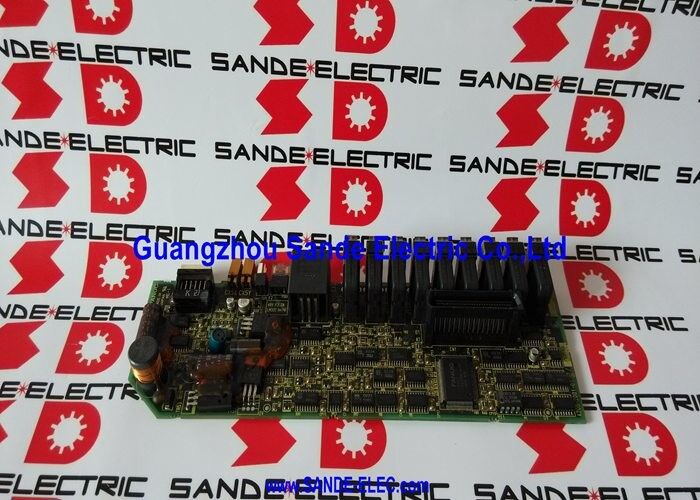

Δελτίο ελέγχου με ελεγκτή A20B-2001-0933

A20B-2001-0933 | FANUC Alpha SVM2-40L/40L Servo Control PCB — Type A Interface / A06B-6079-H209 / 2-Axis 40A / Wiring Board A16B-2203-0595

SVM2-40L/40L — Μονάδα μετάδοσης κίνησης διπλού άξονα υψηλού ρεύματος

Το SVM2-40L/40L (A06B-6079-H209) είναι μια μονάδα σερβοενισχυτή δύο αξόνων με ονομαστική 40Α συνεχή ανά άξονα. Εντός της σειράς προϊόντων FANUC Alpha SVM2 (μονάδα σερβομηχανισμού δύο αξόνων), αυτό αντιπροσωπεύει το τέλος της σειράς υψηλού ρεύματος:

Οι παραλλαγές χαμηλότερου ρεύματος (SVM2-12/12, SVM2-20/20) εξυπηρετούν μικρότερους σερβοκινητήρες σε συμπαγή κέντρα κατεργασίας και ελαφριές εργαλειομηχανές. Το SVM2-40L/40L καλύπτει τις απαιτήσεις υψηλού ρεύματος:

Μεγάλοι κεντρικοί άξονες κατεργασίας:Βαρείς άξονες X και Y με σημαντική μάζα τραπεζιού, όπου το υψηλό δυναμικό φορτίο κατά την επιτάχυνση και την επιβράδυνση απαιτεί σταθερή απόδοση υψηλού ρεύματος.

Μεγάλοι εναλλάκτες παλετών και περιστροφικά τραπέζια:Άξονες που μετακινούν σημαντική μάζα σε υψηλές ταχύτητες — απαιτούν περισσότερο ρεύμα κινητήρα για το ίδιο προφίλ κίνησης από ελαφρύτερους άξονες.

Άξονες μηχανής λείανσης:Η λείανση ακριβείας σε μέτριες ταχύτητες αλλά με σταθερή δύναμη κοπής, που διατηρείται σε μεγάλες περιόδους παραγωγής, απαιτεί αξιόπιστη απόδοση σερβομηχανισμού υψηλού ρεύματος.

Το A20B-2001-0933 είναι το PCB ελέγχου εντός αυτής της μονάδας — παρέχει την τρέχουσα λογική ελέγχου, επεξεργασία ανάδρασης κωδικοποιητή, επικοινωνία διαύλου τύπου Α και διαχείριση κυκλώματος προστασίας και για τους δύο άξονες 40Α ταυτόχρονα.

Βασικές Προδιαγραφές

PCB ελέγχου και πίνακας καλωδίωσης — Διαίρεση ρόλων

Η μονάδα SVM2-40L/40L περιέχει δύο κύρια PCB:

Το A20B-2001-0933 (PCB ελέγχου):Το ευφυές στρώμα. Λαμβάνει εντολές σερβο άξονα από το CNC μέσω του διαύλου Τύπου Α, εκτελεί τους βρόχους ελέγχου ρεύματος σε πραγματικό χρόνο και για τους δύο άξονες, διαβάζει την ανατροφοδότηση κωδικοποιητή, επεξεργάζεται σήματα σφάλματος από το στάδιο ισχύος και δημιουργεί σήματα κίνησης πύλης για να δώσει εντολή στις συσκευές μεταγωγής IGBT.

Η A16B-2203-0595 (πλακέτα καλωδίωσης):Το φυσικό στρώμα σύνδεσης. Παρέχει τις συνδέσεις ακροδεκτών για την είσοδο διαύλου DC, τα καλώδια εξόδου τριφασικού κινητήρα και για τους δύο άξονες και τους συνδέσμους σήματος κωδικοποιητή. Η πλακέτα καλωδίωσης φέρει τις συνδέσεις υψηλού ρεύματος. το A20B-2001-0933 φέρει τη λογική ελέγχου.

Η πλακέτα καλωδίωσης A16B-2203-0595 αντικαθιστά μια προηγούμενη έκδοση, την A16B-2202-0775. Και οι δύο πλακέτες καλωδίωσης είναι συμβατές με το PCB ελέγχου A20B-2001-0933. Κατά την αντικατάσταση της πλακέτας ελέγχου, η πλακέτα καλωδίωσης παραμένει στη μονάδα εκτός εάν έχει επίσης καταστραφεί.

A20B-2001-0933 vs A20B-2001-0931 — Τι αλλάζει στο υψηλότερο ρεύμα

Το A20B-2001-0931 είναι το PCB ελέγχου για τις μονάδες SVM2 χαμηλότερου ρεύματος (SVM2-12/12 έως SVM2-30/30). Το A20B-2001-0933 εξυπηρετεί το SVM2-40L/40L.

Στα 40Α ανά άξονα έναντι 12Α ή 20Α, η πλακέτα ελέγχου πρέπει:

• Διασύνδεση με ένα πιο ικανό κύκλωμα κίνησης πύλης IGBT για εναλλαγή των συσκευών ισχύος υψηλότερου ρεύματος
• Επεξεργαστείτε τα σήματα ανάδρασης ρεύματος από αισθητήρες ρεύματος μεγαλύτερης χωρητικότητας
• Διαχειριστείτε τα κατώφλια προστασίας κατάλληλα για λειτουργία 40Α

Αυτές οι διαφορές καθιστούν το A20B-2001-0933 συγκεκριμένο για τη μονάδα 40L/40L — τα A20B-2001-0931 και A20B-2001-0933 δεν είναι εναλλάξιμα μεταξύ των αντίστοιχων μονάδων τους.

Σενάρια εφαρμογής

Σφάλμα πλακέτας ελέγχου SVM2-40L/40L:Η μονάδα σερβομηχανισμού δύο αξόνων ενός συστήματος μετάδοσης κίνησης FANUC Alpha (A06B-6079-H209) αναπτύσσει έναν σερβοσυναγερμό και στους δύο άξονες ταυτόχρονα. Αφού επιβεβαιώσετε ότι η πλακέτα καλωδίωσης και οι συσκευές τροφοδοσίας είναι άθικτες, η πλακέτα ελέγχου A20B-2001-0933 αναγνωρίζεται ως η βλάβη. Η αντικατάσταση επαναφέρει και τα δύο σερβοκανάλια άξονα 40Α.

Συντήρηση μετάδοσης κίνησης άξονα υψηλού ρεύματος:Κατά τη διάρκεια μιας προγραμματισμένης επισκευής του θαλάμου σερβομηχανικής κίνησης ενός μεγάλου κέντρου μηχανουργικής επεξεργασίας, το A20B-2001-0933 αντικαθίσταται στη μονάδα άξονα υψηλού φορτίου ως μέρος μιας προληπτικής ανανέωσης PCB για την αποφυγή αστοχιών της πλακέτας ελέγχου που σχετίζονται με την ηλικία.

FAQ

Ε1: Ποια είναι η διεπαφή Τύπου Α που χρησιμοποιεί αυτή η πλακέτα;

Ο Τύπος Α είναι το σειριακό πρωτόκολλο σερβοεπικοινωνίας της FANUC για τη γενιά μονάδων δίσκου της σειράς Alpha. Χρησιμοποιεί ένα αποκλειστικό σειριακό καλώδιο από την κάρτα διασύνδεσης σερβομηχανισμού του CNC στη μονάδα δίσκου, μεταδίδοντας εντολές θέσης και επιστρέφοντας ανατροφοδότηση κωδικοποιητή μέσω ψηφιακής σειριακής σύνδεσης. Ο τύπος Α προηγείται της διεπαφής FSSB οπτικών ινών που χρησιμοποιείται στη σειρά Alpha-i. Το A20B-2001-0933 είναι η παραλλαγή διεπαφής τύπου Α — δεν είναι συμβατό με μονάδες FSSB (σειρά A06B-6096).

Ε2: Τι σημαίνει "40L" στον χαρακτηρισμό SVM2-40L/40L;

Στη σύμβαση ονομασίας SVM2 της FANUC, το επίθημα τρέχουσας βαθμολογίας υποδεικνύει τη συνεχή (C) και την μέγιστη (P) χωρητικότητα ρεύματος. Το "40L" υποδεικνύει ότι αυτό το κανάλι έχει βαθμολογηθεί στα 40A σε λειτουργία περιορισμένης λειτουργίας — ένας συγκεκριμένος κύκλος λειτουργίας και θερμική βαθμολογία που καθορίζει πόσο χρόνο μπορούν να διατηρηθούν τα 40A χωρίς να υπερβαίνουν τα θερμικά όρια της μονάδας. Αυτό διακρίνεται, για παράδειγμα, από το "40" (40A συνεχές) ή το "40HV" (παραλλαγή υψηλής τάσης). Ελέγξτε το Εγχειρίδιο συντήρησης της σειράς Alpha FANUC για τον ακριβή ορισμό του κύκλου λειτουργίας που ισχύει για τη διαμόρφωση SVM2-40L/40L.

Ε3: Μπορεί το A20B-2001-0933 να χρησιμοποιηθεί με τις μονάδες SVM2 της διεπαφής FSSB (σειρά A06B-6096);

Όχι. Το A20B-2001-0933 υλοποιεί τη διασύνδεση σειριακού διαύλου τύπου Α. Οι μονάδες SVM2 της διεπαφής FSSB (σειρά A06B-6096) χρησιμοποιούν διαφορετικό πρωτόκολλο επικοινωνίας και διαφορετική διάταξη σύνδεσης. Αυτές οι δύο γενιές μονάδων δίσκου δεν είναι συμβατές με PCB. Επιβεβαιώστε τον τύπο διασύνδεσης της εγκατεστημένης μονάδας από την πινακίδα προτού παραγγείλετε τον ανταλλακτικό πίνακα ελέγχου.

Ε4: Η αντικατάσταση του A20B-2001-0933 απαιτεί αλλαγές παραμέτρων σερβομηχανισμού;

Όχι. Οι παράμετροι του άξονα σερβομηχανισμού — κωδικοί ταυτότητας κινητήρα, τύπος κωδικοποιητή, όρια ρεύματος, κέρδη βρόχου σερβομηχανισμού — αποθηκεύονται στη μνήμη κύριας παραμέτρου του CNC. Η αντικατάσταση του A20B-2001-0933 δεν επηρεάζει αυτές τις παραμέτρους. Μετά την τοποθέτηση της αντικατάστασης και την τροφοδοσία του συστήματος κίνησης, το CNC αποκαθιστά την επικοινωνία με τη μονάδα και εφαρμόζει τις υπάρχουσες παραμέτρους σερβομηχανισμού. Επαληθεύστε την ετοιμότητα του σερβομηχανισμού και εκτελέστε δοκιμές χαμηλής ταχύτητας πριν από την πλήρη παραγωγή.

Ε5: Ποια οπτική επιθεώρηση είναι χρήσιμη πριν το συμπέρασμα ότι το A20B-2001-0933 έχει αποτύχει;

Πριν αντικαταστήσετε την πλακέτα ελέγχου, επιθεωρήστε οπτικά: (1) την επιφάνεια της πλακέτας για αποχρωματισμό, ραγισμένα ή καμένα εξαρτήματα ή κατεστραμμένους αρμούς συγκόλλησης γύρω από το τμήμα εξόδου της μονάδας πύλης. (2) τον ακραίο σύνδεσμο για κατεστραμμένες, οξειδωμένες ή παραμορφωμένες επαφές. (3) η πλακέτα καλωδίωσης για ορατή ζημιά που θα μπορούσε να προκαλέσει δευτερογενή βλάβη στην πλακέτα ελέγχου. (4) οι εξωτερικοί σύνδεσμοι της μονάδας για σημάδια ζημιάς στο τόξο από σφάλμα καλωδίωσης. Εάν δεν είναι ορατή καμία φυσική ζημιά και η υπογραφή σφάλματος δείχνει στα ηλεκτρονικά στοιχεία ελέγχου, η αντικατάσταση A20B-2001-0933 είναι κατάλληλη.
