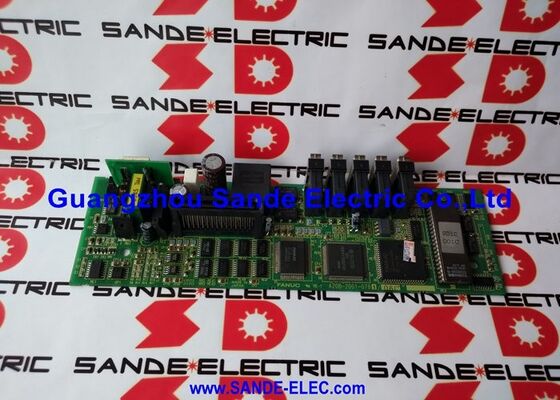

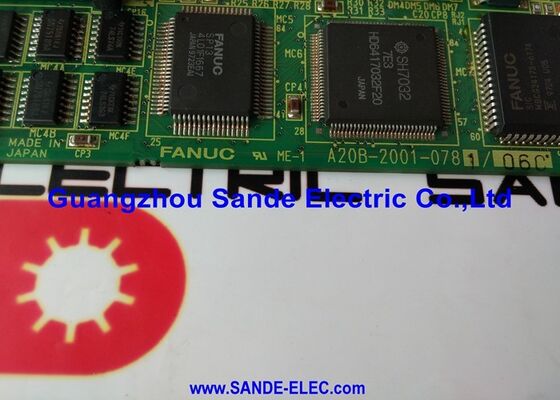

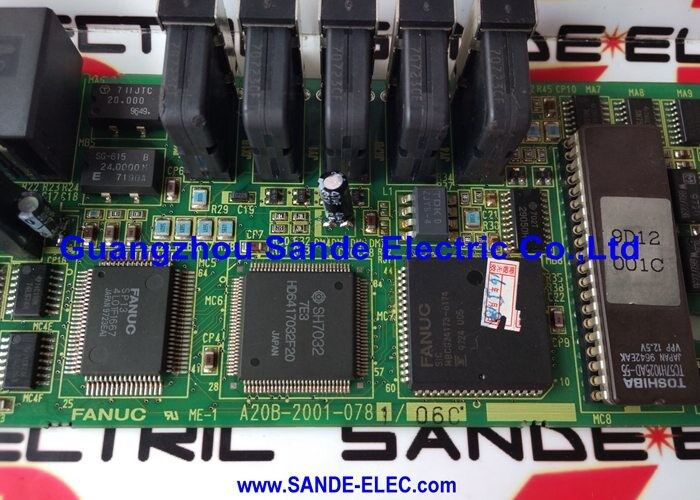

Ελέγχου επιπέδου A20B-2001-0781 A2OB-2OO1-O781 A20B20010781

A20B-2001-0781 | FANUC Servo Drive Control PCB — 24VDC / 1A / Class II / 500V Μόνωση / Conformal Coated / Multi-Layer

Προδιαγραφές PCB — Επισκόπηση μηχανικής

Το A20B-2001-0781 είναι ένα PCB ελέγχου που ορίζεται από ένα ακριβές σύνολο ηλεκτρικών και φυσικών προδιαγραφών. Κάθε παράμετρος αντικατοπτρίζει μια σκόπιμη σχεδιαστική επιλογή για το ρόλο της στη λειτουργία σερβομηχανισμού FANUC CNC:

Τάση λειτουργίας 24 VDC:Η ράγα 24V είναι η τυπική παροχή λογικής και διεπαφής για τις πλακέτες ελέγχου FANUC CNC. Ο διαχωρισμός της λογικής τροφοδοσίας 24V από το δίαυλο DC υψηλής τάσης (283–325V) που τροφοδοτεί τη βαθμίδα εξόδου του σερβοκινητήρα διασφαλίζει ότι τα ηλεκτρονικά ελέγχου παραμένουν τροφοδοτημένα ακόμα και όταν ο κύριος δίαυλος είναι απενεργοποιημένος — επιτρέποντας τη συνέχιση της ελεγχόμενης αλληλουχίας διακοπής λειτουργίας και της διαγνωστικής επικοινωνίας μετά την αφαίρεση της τροφοδοσίας του κινητήρα.

Προστασία κατηγορίας II (διπλή μόνωση):Κατηγορία II σημαίνει ότι η σανίδα είναι κατασκευασμένη με ενισχυμένη ή διπλή μόνωση — δεν απαιτείται προστατευτική σύνδεση γείωσης. Αυτό είναι στάνταρ για πλακέτες ελέγχου χαμηλής τάσης όπου η γείωση του κυκλώματος ελέγχου δεν είναι απαραίτητη για ασφάλεια. Η ονομαστική τάση μόνωσης 500 V επιβεβαιώνει ότι η πλακέτα μπορεί να αντέξει τις εκτροπές τάσης σφάλματος σημαντικά πάνω από το επίπεδο λειτουργίας των 24 V.

Σύμμορφη επίστρωση:Η επιφάνεια του PCB προστατεύεται από μια ομοιόμορφη επίστρωση — μια λεπτή πολυμερική μεμβράνη (συνήθως ακρυλική ή πολυουρεθάνη) που εφαρμόζεται πάνω από τη συναρμολογημένη σανίδα. Σε περιβάλλοντα μετάδοσης κίνησης CNC, η ομοιόμορφη επίστρωση προστατεύει από την υγρασία, την αγώγιμη μεταλλική σκόνη από το περιβάλλον της εργαλειομηχανής και τους ατμούς ψυκτικού που μπορούν να εισέλθουν στο ερμάριο μετάδοσης κίνησης παρά τη σφράγιση.

Βασικές Προδιαγραφές

Κατασκευή πολλαπλών στρωμάτων FR4 — Πρότυπο βιομηχανικού PCB

Το A20B-2001-0781 χρησιμοποιεί υπόστρωμα FR4 (υαλοβάμβακα εποξειδικό) σε πολυστρωματική κατασκευή:

FR4:Το πρότυπο για PCB βιομηχανικού ελέγχου. Το FR4 παρέχει τη σταθερότητα διαστάσεων που απαιτείται σε όλους τους κύκλους θερμοκρασίας λειτουργίας CNC, τις κατάλληλες διηλεκτρικές ιδιότητες για την ακεραιότητα του σήματος μεταξύ των στρωμάτων και τη μηχανική αντοχή για αντίσταση στην κάμψη κάτω από τις δυνάμεις σύσφιξης της εισαγωγής του ακραίου συνδετήρα.

Πολυστρωματικό:Τα επίπεδα σήματος, ισχύος και γείωσης κατανέμονται σε πολλαπλά εσωτερικά στρώματα PCB. Τα ειδικά επίπεδα γείωσης παρέχουν μια διαδρομή επιστροφής χαμηλής σύνθετης αντίστασης για όλα τα ρεύματα σήματος, μειώνοντας τις εκπομπές ακτινοβολίας και βελτιώνοντας την ατρωσία σε εξωτερικές παρεμβολές — και τα δύο σημαντικά στο ηλεκτρικά θορυβώδες περιβάλλον ενός πίνακα μετάδοσης κίνησης CNC.

1,6 mm:Τυπικό βιομηχανικό πάχος PCB. Ταιριάζει στις τυπικές ακμές υποδοχές σύνδεσης χωρίς τροποποίηση.

Σενάρια εφαρμογής

Αντικατάσταση πλακέτας ελέγχου μονάδας Servo:Ένας σερβομηχανισμός FANUC CNC αναπτύσσει ένα σφάλμα ελέγχου που εντοπίζεται στην πλακέτα A20B-2001-0781. Η αντικατάσταση αυτής της πλακέτας αποκαθιστά τη λειτουργία ελέγχου της μονάδας δίσκου, ενώ αφήνει ανέπαφο το υλικό του σταδίου ισχύος υψηλού ρεύματος.

Ανακαίνιση ντουλαπιού δίσκου:Κατά τη διάρκεια μιας προγραμματισμένης επισκευής ενός συστήματος σερβομηχανισμού FANUC, το A20B-2001-0781 αντικαθίσταται ως μέρος ενός προγράμματος ανανέωσης PCB, επαναφέροντας τη διάρκεια ζωής της πλακέτας ελέγχου.

FAQ

Ε1: Τι σημαίνει προστασία Κλάσης II για το A20B-2001-0781 και γιατί έχει σημασία;

Κατηγορία II (διπλή μόνωση) σημαίνει ότι η πλακέτα είναι σχεδιασμένη έτσι ώστε η αστοχία της μόνωσης σε οποιοδήποτε σημείο να μην μπορεί να έχει ως αποτέλεσμα επικίνδυνη τάση να φτάσει στον χρήστη ή στο γειωμένο περίβλημα. Αυτό επιτυγχάνεται μέσω ενισχυμένης μόνωσης μεταξύ του πρωτεύοντος κυκλώματος και των προσβάσιμων αγώγιμων μερών. Για μια πλακέτα ελέγχου 24 VDC σε ερμάριο CNC, η Κλάση II επιβεβαιώνει ότι η πλακέτα πληροί τις απαιτήσεις ασφάλειας του σχεδιασμού μόνωσης χωρίς να απαιτείται σύνδεση γείωσης από την ίδια την πλακέτα.

Ε2: Τι είναι η σύμμορφη επίστρωση και πώς προστατεύει το A20B-2001-0781;

Η σύμμορφη επίστρωση είναι μια λεπτή, ηλεκτρικά μονωτική προστατευτική μεμβράνη που εφαρμόζεται στη συναρμολογημένη επιφάνεια PCB. Συμμορφώνεται με την τρισδιάστατη τοπολογία της πλακέτας — καλύπτοντας σώματα εξαρτημάτων, συγκολλήσεις μολύβδου και ίχνη PCB. Για εφαρμογές μετάδοσης κίνησης CNC, παρέχει προστασία έναντι: υγρασίας (αποτρέπει το φιλμ υγρασίας στην επιφάνεια PCB μεταξύ των αγωγών), τη μεταλλική σκόνη (κοινή σε περιβάλλοντα μηχανικής κατεργασίας) και τους ατμούς ψυκτικού. Η επίστρωση αποτρέπει επιφανειακά ρεύματα διαρροής που θα μπορούσαν να προκαλέσουν λογικά σφάλματα ή ζημιά στα εξαρτήματα.

Ε3: Η βαθμολογία μόνωσης 500V σημαίνει ότι αυτή η πλακέτα λειτουργεί στα 500V;

Όχι. Τα 500 V είναι η ονομαστική τάση μόνωσης — η μέγιστη τάση δοκιμής που μπορεί να αντέξει η μόνωση της πλακέτας μεταξύ των αγωγών χωρίς βλάβη. Η πλακέτα λειτουργεί στα 24VDC. Η ονομαστική μόνωση 500V παρέχει ένα περιθώριο ασφαλείας μεγαλύτερο από 20× πάνω από την τάση λειτουργίας, διασφαλίζοντας ότι η μόνωση παραμένει αποτελεσματική ακόμη και σε μεταβατικές συνθήκες τάσης ή σε συνθήκες σφάλματος στο περιβάλλον κύκλωμα μετάδοσης κίνησης.

Ε4: Γιατί ένας πίνακας ελέγχου 24VDC, 1A χρειάζεται ονομαστική μόνωση 500V;

Το A20B-2001-0781 λειτουργεί μέσα σε ένα ερμάριο μονάδας σερβομηχανισμού όπου η τάση του κύριου διαύλου DC είναι 283–325 VDC. Παρόλο που η ίδια η πλακέτα λειτουργεί στα 24 V, η γειτνίασή της με αγωγούς διαύλου υψηλής τάσης, συνδέσεις καλωδίων και άλλα εξαρτήματα υψηλής τάσης σημαίνει ότι η μόνωση πρέπει να αντέχει την πλήρη τάση του ντουλαπιού σε περίπτωση αστοχίας τόξου, παρακολούθησης ή εξαρτήματος κοντά. Η ονομαστική τάση 500V διασφαλίζει ότι η μόνωση της πλακέτας διατηρεί την ακεραιότητά της σε αυτό το περιβάλλον.

Ε5: Ποια είναι τα τυπικά συμπτώματα αστοχίας που υποδεικνύουν ότι το A20B-2001-0781 χρειάζεται αντικατάσταση;

Οι βλάβες της πλακέτας ελέγχου μετάδοσης κίνησης σερβομηχανισμού συνήθως εκδηλώνονται ως: ο δίσκος αποτυγχάνει να φτάσει σε κατάσταση ετοιμότητας παρά τις σωστές συνδέσεις τροφοδοσίας και κινητήρα. διακοπτόμενοι σερβοσυναγερμοί που διαγράφονται κατά την επαναφορά αλλά επαναλαμβάνονται. σφάλματα επικοινωνίας μεταξύ της μονάδας δίσκου και του CNC. ή κωδικούς σφαλμάτων που δείχνουν προς τα ηλεκτρονικά ελέγχου αντί για τον κινητήρα, τον κωδικοποιητή ή τις συσκευές ισχύος. Η φυσική επιθεώρηση για ορατή ζημιά — ραγισμένη ομοιόμορφη επίστρωση, αποχρωματισμένα εξαρτήματα, κατεστραμμένες επαφές συνδετήρων άκρων — υποστηρίζει τη διάγνωση πριν από την αντικατάσταση.
