Πίνακας κυκλωμάτων A20B-1008-0640 A20B10080640 A2OB-1OO8-O64O

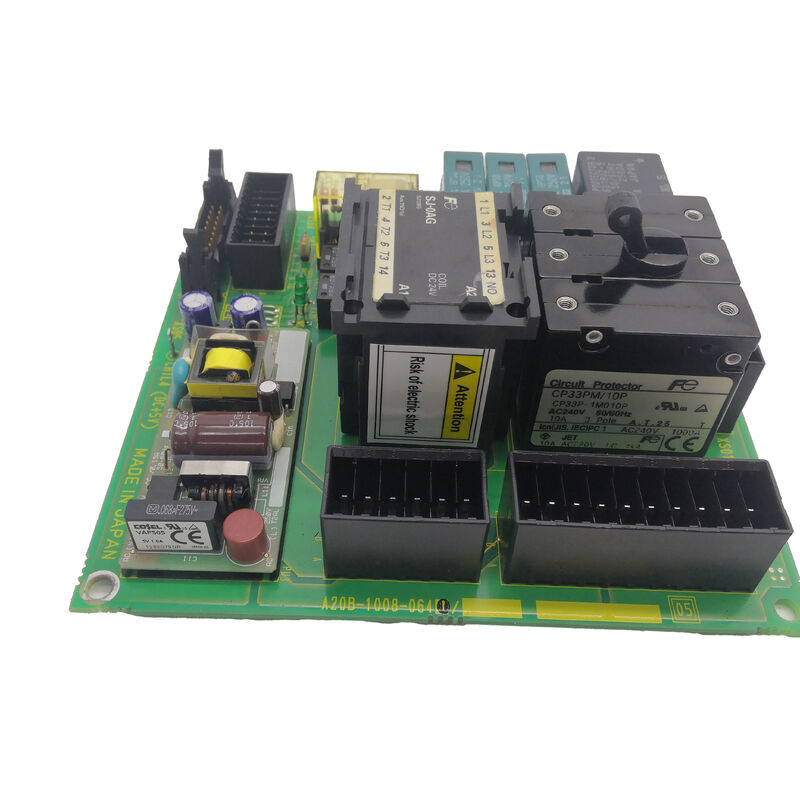

A20B-1008-0640 | Τροφοδοτικό PCB CNC σειράς FANUC A20B-1008 — Πλακέτα βιομηχανικής κίνησης και αυτοματισμού / Ανταλλακτικό CNC

A20B-1008 — Σειρά PCB τροφοδοτικού για συστήματα μετάδοσης κίνησης CNC

Η σειρά A20B-1008 είναι η οικογένεια πλακετών τυπωμένων κυκλωμάτων τροφοδοσίας και ηλεκτροκινητήρων της FANUC για εφαρμογές CNC και αυτοματισμού. Αυτές οι πλακέτες παρέχουν μετατροπή ισχύος, ρύθμιση ισχύος και σχετικές λειτουργίες διαχείρισης ενέργειας εντός των μονάδων μονάδας δίσκου FANUC και του υλικού ελέγχου CNC.

Η σειρά A20B-1008 καλύπτει πολλούς τύπους πλακέτας που σχετίζονται με την ισχύ που αναπτύσσονται σε όλη τη γκάμα προϊόντων της FANUC:

Πίνακες τροφοδοσίας μονάδας κίνησης:Παρέχοντας τις συνδέσεις ισχύος υψηλής τάσης, τα κυκλώματα μέτρησης ρεύματος και τα στρώματα διασύνδεσης διαύλου DC μέσα σε μονάδες σερβομηχανισμού και ενισχυτή ατράκτου.

Πίνακες ρύθμισης ισχύος:Παροχή καθαρών, ρυθμιζόμενων τάσεων στα κυκλώματα λογικής και ελέγχου εντός των μονάδων ελέγχου CNC, όπου το κύριο υλικό μετατροπής AC/DC χρειάζεται συμπληρωματικά στάδια ρύθμισης.

PCB διαχείρισης ενέργειας:Συμπεριλαμβανομένων πλακών που διαχειρίζονται τον περιορισμό εισροής, τις λειτουργίες προφόρτισης και τα κυκλώματα μαλακής εκκίνησης σε μονάδες κίνησης και τροφοδοσίας.

Το A20B-1008-0640 εξυπηρετεί τη συγκεκριμένη λειτουργία τροφοδοσίας εντός του ισχύοντος συστήματος FANUC — ο ακριβής ρόλος του ορίζεται από τη μονάδα ή τη μονάδα ελέγχου στην οποία είναι εγκατεστημένη.

Βασικές πληροφορίες προϊόντος

Γιατί αποτυγχάνουν οι πλακέτες τροφοδοσίας — και τι σημαίνει αυτό για το σύστημα

Οι πλακέτες τροφοδοσίας λειτουργούν υπό συνθήκες που επιταχύνουν τη γήρανση των εξαρτημάτων περισσότερο από τις πλακέτες ψηφιακής λογικής:

Θερμική καταπόνηση:Τα εξαρτήματα μετατροπής ισχύος (πυκνωτές, επαγωγείς, τρανζίστορ ισχύος) αντιμετωπίζουν υψηλότερες θερμοκρασίες από τα ψηφιακά λογικά κυκλώματα. Κάθε θερμικός κύκλος — θέρμανση ενεργοποίησης, ψύξη με απενεργοποίηση — προάγει τη γήρανση του πυκνωτή μέσω διηλεκτρικής και ηλεκτρολυτικής υποβάθμισης.

Ρεύμα κυματισμού:Οι πυκνωτές εξόδου DC μεταφέρουν ρεύμα κυματισμού συνεχώς σε λειτουργία. Αυτό το ρεύμα κυματισμού, ακόμη και εντός των ονομαστικών ορίων, συμβάλλει στην υποβάθμιση του ηλεκτρολυτικού πυκνωτή με τα χρόνια λειτουργίας.

Μεταβατικές τάσεις:Τα μεταβατικά ρεύματα τροφοδοσίας από μηχανήματα στο ίδιο κύκλωμα ισχύος εκθέτουν τη βαθμίδα εισόδου της πλακέτας ισχύος σε αιχμές τάσης πάνω από το ονομαστικό επίπεδο λειτουργίας της. Συσκευές προστασίας από επαναλαμβανόμενες μεταβατικές καταπονήσεις και διηλεκτρικά πυκνωτών.

Όταν η PCB τροφοδοσίας A20B-1008-0640 αποτύχει, τα συμπτώματα αντικατοπτρίζουν την επηρεασμένη ράγα ισχύος: απώλεια λειτουργίας CNC, ακανόνιστη συμπεριφορά υπό φορτίο ή κωδικοί συναγερμού συστήματος που δείχνουν προς το τμήμα παροχής ρεύματος.

Σενάρια εφαρμογής

Αντικατάσταση πλακέτας ισχύος CNC:Ένα σύστημα CNC FANUC αναπτύσσει κωδικούς συναγερμού που σχετίζονται με την τάση τροφοδοσίας. Αφού επιβεβαιώσετε ότι η είσοδος του δικτύου AC είναι σωστή, το A20B-1008-0640 αναγνωρίζεται ως η πλακέτα τροφοδοσίας που έχει αποτύχει. Η αντικατάσταση αποκαθιστά τη σωστή ρύθμιση τάσης και απαλείφει τους συναγερμούς που σχετίζονται με την ισχύ.

Αντικατάσταση πλακέτας προληπτικής ισχύος:Μια εγκατάσταση που λειτουργεί ένα σύστημα CNC FANUC σε ένα απαιτητικό περιβάλλον — υψηλή θερμοκρασία περιβάλλοντος, συχνή ανακύκλωση ισχύος — αντικαθιστά το A20B-1008-0640 ως μέρος ενός προγράμματος προγραμματισμένης προληπτικής συντήρησης πριν από βλάβη λόγω ηλικίας.

FAQ

Ε1: Πώς μπορώ να επιβεβαιώσω ότι η A20B-1008-0640 είναι η σωστή πλακέτα τροφοδοσίας για το σύστημά μου;

Διαβάστε τον αριθμό ανταλλακτικού από την ετικέτα της πλακέτας στην κατάλληλη μονάδα FANUC ή μονάδα ελέγχου. Εάν η ετικέτα γράφει A20B-1008-0640, αυτή είναι η επιβεβαιωμένη αντικατάσταση. Αναφέρετε τον αριθμό ανταλλακτικού με τη λίστα ανταλλακτικών στο εγχειρίδιο συντήρησης FANUC για το συγκεκριμένο μοντέλο μονάδας.

Ε2: Ποια διαδικασία ασφαλείας ισχύει πριν από την αντικατάσταση του A20B-1008-0640;

Οι πλακέτες τροφοδοσίας διαχειρίζονται υψηλές τάσεις. Πριν αποκτήσετε πρόσβαση στο A20B-1008-0640, απενεργοποιήστε ολόκληρο το σύστημα και αφήστε τους πυκνωτές να αποφορτιστούν πλήρως. Οι μονάδες μετάδοσης κίνησης που περιέχουν πλακέτες ισχύος διατηρούν την τάση διαύλου συνεχούς ρεύματος μετά την απομάκρυνση από το δίκτυο — παρατηρήστε τον χρόνο αναμονής εκφόρτισης του κατασκευαστή και επαληθεύστε με ένα βαθμονομημένο βολτόμετρο DC προτού αγγίξετε οποιοδήποτε εσωτερικό στοιχείο.

Ε3: Ποιες είναι οι συνέπειες ενός μερικώς αποτυχημένου A20B-1008-0640;

Μια μερική αστοχία — για παράδειγμα, ένας οριακά φορτισμένος ηλεκτρολυτικός πυκνωτής που αυξάνει τον κυματισμό της τάσης εξόδου — μπορεί να εκδηλωθεί ως διαλείπουσες επαναφορές CNC, ακανόνιστη συμπεριφορά σερβομηχανισμού ή τυχαίους συναγερμούς που εμφανίζονται υπό πλήρη φόρτωση του μηχανήματος αλλά καθαροί μετά τον κύκλο ισχύος. Αυτά τα συμπτώματα συχνά προηγούνται μιας πλήρους αποτυχίας. Η προληπτική αντικατάσταση πλακέτας όταν εμφανίζονται διακοπτόμενα συμπτώματα που σχετίζονται με την παροχή ρεύματος αποφεύγει έναν απρογραμμάτιστο τερματισμό λειτουργίας.

Ε4: Μπορεί το A20B-1008-0640 να επισκευαστεί σε επίπεδο εξαρτήματος;

Η επισκευή σε επίπεδο εξαρτημάτων των πλακών τροφοδοσίας FANUC προσφέρεται από εξειδικευμένα κέντρα σέρβις. Η συνήθης επισκευή περιλαμβάνει την αντικατάσταση υποβαθμισμένων ηλεκτρολυτικών πυκνωτών, εξαρτημάτων προστασίας που έχουν υποστεί βλάβη ή συσκευών ανορθωτή που έχουν υποστεί ζημιά. Για συστήματα κρίσιμα για την παραγωγή, η άμεση αντικατάσταση πλακέτας είναι συνήθως ταχύτερη. Η επισκευή είναι βιώσιμη όταν το απόθεμα αντικατάστασης δεν είναι διαθέσιμο ή όταν το σφάλμα είναι ένα σαφώς αναγνωρίσιμο διακριτό εξάρτημα.

Ε5: Απαιτούνται αλλαγές στη διαμόρφωση του CNC για την αντικατάσταση του A20B-1008-0640;

Οι πλακέτες τροφοδοσίας είναι εξαρτήματα υλικού — δεν αποθηκεύουν παραμέτρους CNC. Η αντικατάσταση του A20B-1008-0640 δεν απαιτεί αλλαγές παραμέτρων CNC. Μετά την τοποθέτηση της αντικατάστασης, ενεργοποιήστε το σύστημα και βεβαιωθείτε ότι όλες οι τάσεις τροφοδοσίας είναι εντός των προδιαγραφών προτού επαναφέρετε το CNC ή το σύστημα μετάδοσης κίνησης στην κανονική λειτουργία.
