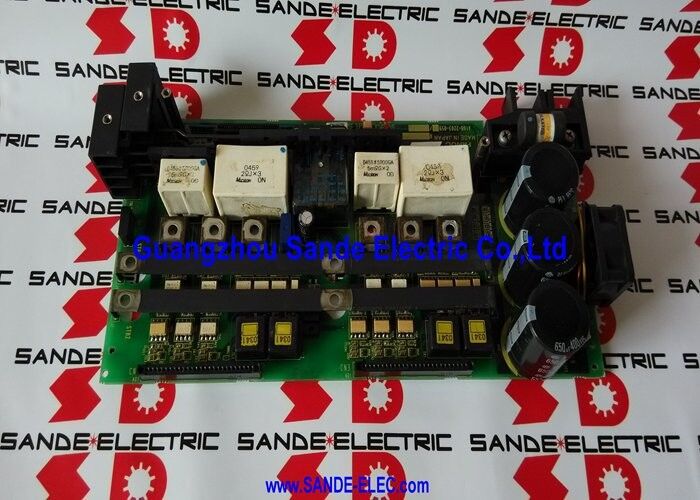

A16B-2203-0590 | Πλακέτα καλωδίωσης FANUC Alpha SVM2-12/40 — Τύπος Α και διεπαφή FSSB / A06B-6079-H204 / A06B-6096-H204 / Αντικαθιστά A16B-2202-0770

SVM2-12/40 — Ασύμμετρη κίνηση με δύο άξονες

Το FANUC Alpha SVM2-12/40 είναι μια μονάδα σερβοενισχυτή δύο αξόνων με διαφορετικές τιμές ρεύματος ανά άξονα. Σε αντίθεση με το συμμετρικό SVM2-12/12 (12A και στους δύο άξονες) ή το SVM2-40/40 (40A και στους δύο άξονες), η διαμόρφωση 12/40 παρέχει:

• Άξονας 12Α (ελαφρύτερος χρόνος):Για ελαφρύτερο άξονα μηχανής — πυργίσκος εργαλείων, περιστροφή τεμαχίου εργασίας ή βοηθητικός άξονας με μικρότερη απαίτηση σερβοκινητήρα.
• Άξονας 40Α (βαρύτερου τύπου):Για βαρύτερο άξονα μηχανής — συνήθως ο κύριος μεταφορικός άξονας με μεγαλύτερο κινητήρα και μεγαλύτερη απαίτηση αδράνειας.

Αυτή η ασύμμετρη σύζευξη επιτρέπει σε έναν κατασκευαστή μηχανών να ταιριάξει στενά το ρεύμα του σερβοενισχυτή με την πραγματική ζήτηση κάθε άξονα. Η εγκατάσταση μιας ομοιόμορφης μονάδας 40/40 όπου ένας άξονας χρειάζεται μόνο 12Α κόστη αποβλήτων και χώρο ντουλαπιού. Το SVM2-12/40 είναι η βέλτιστη από τεχνική άποψη επιλογή για μηχανές με έναν ελαφρύ άξονα και έναν βαρύ άξονα.

Βασικές Προδιαγραφές

Τύπος A και FSSB — Μία πλακέτα καλωδίωσης και για τις δύο διεπαφές

Το A16B-2203-0590 εξυπηρετεί το SVM2-12/40 και στις δύο παραλλαγές διεπαφής του:

Διεπαφή τύπου Α (A06B-6079-H204):Η σειριακή διεπαφή σερβοδιαύλου με χρήση αποκλειστικού καλωδίου από το CNC. Παλαιότερη γενιά διεπαφής, που εξακολουθεί να είναι κοινή στη σειρά 15 και στα πρώιμα συστήματα της σειράς i.

Διεπαφή FSSB (A06B-6096-H204):Η διασύνδεση σερβοδιαύλου οπτικών ινών που χρησιμοποιείται σε συστήματα CNC της σειράς i. Παρέχει ατρωσία στον ηλεκτρομαγνητικό θόρυβο από το ντουλάπι κίνησης.

Το σετ φυσικών συνδέσμων της πλακέτας καλωδίωσης φιλοξενεί και τους δύο τύπους διασύνδεσης, επειδή οι διαστάσεις της μηχανικής πλακέτας και η διάταξη της φίσας κινητήρα/διαύλου είναι κοινές σε παραλλαγές τύπου A και FSSB SVM2-12/40. Μόνο η πλακέτα ελέγχου PCB και η υποδοχή του διαύλου σερβομηχανισμού διαφέρουν μεταξύ των δύο.

Σενάρια εφαρμογής

Σφάλμα πλακέτας καλωδίωσης SVM2-12/40:Μια σερβομονάδα FANUC Alpha αναπτύσσει κωδικούς συναγερμού που επηρεάζουν και τους δύο άξονες. Το PCB ελέγχου ελέγχει σωστά, αλλά η επιθεώρηση αποκαλύπτει κατεστραμμένα ίχνη του συνδετήρα του κινητήρα υψηλού ρεύματος στην πλακέτα καλωδίωσης. Η αντικατάσταση A16B-2203-0590 αποκαθιστά την ακεραιότητα του συνδετήρα της μονάδας και τις λειτουργίες σερβομηχανισμού και των δύο αξόνων.

Ανακαίνιση ενότητας:Μια μονάδα Alpha SVM2-12/40 υποβάλλεται σε ανακαίνιση σε συνεργείο. Η πλακέτα καλωδίωσης A16B-2203-0590 αντικαθίσταται μαζί με την πλακέτα ελέγχου για να παρέχει μια πλήρη ανανέωση της εσωτερικής πλακέτας.

FAQ

Ε1: Μπορεί το A16B-2203-0590 να χρησιμοποιηθεί σε διεπαφή FSSB SVM2-12/40 και επίσης σε SVM2-12/40 τύπου Α;

Ναί. Το εγχειρίδιο συντήρησης FANUC Alpha επιβεβαιώνει την A16B-2203-0590 ως την πλακέτα καλωδίωσης και για τις δύο μονάδες A06B-6079-H204 (Τύπος Α) και A06B-6096-H204 (FSSB). Η πλακέτα καλωδίωσης είναι το κοινό δομικό στοιχείο και για τις δύο παραλλαγές διεπαφής. Η υποδοχή διασύνδεσης CNC σερβομηχανισμού στην πλακέτα καλωδίωσης δέχεται και καλώδιο τύπου Α και βύσμα οπτικών ινών FSSB ή η σύνδεση για τη διεπαφή γίνεται μέσω της υποδοχής του PCB ελέγχου και όχι της πλακέτας καλωδίωσης.

Ε2: Τι είναι το PCB ελέγχου που συνδυάζεται με το A16B-2203-0590 στο SVM2-12/40;

Για τη διαμόρφωση ελέγχου HRV3 (έλεγχος ρεύματος υψηλότερης απόδοσης): η πλακέτα καλωδίωσης A16B-2203-0590 συνδυάζεται με το PCB ελέγχου A20B-2100-0541 (διεπαφή FSSB). Για τυπικές διαμορφώσεις, η σύζευξη εξαρτάται από τη δημιουργία της μονάδας. Ο πίνακας εγχειριδίων συντήρησης της σειράς Alpha FANUC προσδιορίζει: "Όταν χρησιμοποιείτε το HRV3, χρησιμοποιήστε τις ακόλουθες πλακέτες μαζί: Πλακέτα καλωδίωσης: A16B-2203-059X / Πλακέτα τυπωμένου κυκλώματος: A20B-2100-054X."

Ε3: Γιατί το SVM2-12/40 χρησιμοποιεί ασύμμετρες τιμές ρεύματος αντί για ομοιόμορφο 40/40;

Η προσαρμοσμένη στην τρέχουσα διαμόρφωση μονάδας δίσκου μειώνει το κόστος και βελτιώνει τη διαχείριση της θερμότητας. Μια βαθμίδα εξόδου 40Α για έναν άξονα 12Α σπαταλά περίπου 30Α ονομαστικής χωρητικότητας, προσθέτοντας κόστος σε συσκευές IGBT, ψύξη και μέγεθος ντουλαπιού. Το SVM2-12/40 παρέχει σε κάθε άξονα ακριβώς το ρεύμα που χρειάζεται. Αυτό είναι ιδιαίτερα χρήσιμο σε τόρνους CNC όπου ο άξονας Z (φορείο) φέρει υψηλότερο φορτίο από τον άξονα Χ (σταυρωτή ολίσθηση) ή σε μηχανές όπου ο ένας άξονας είναι ελαφρύς βοηθητικός αντί για κύριος άξονας κοπής.

Ε4: Μετά την τοποθέτηση ενός αντικαταστάτη A16B-2203-0590, χρειάζεται να δρομολογηθούν εκ νέου τα καλώδια του κωδικοποιητή ή του κινητήρα;

Οι σύνδεσμοι του κωδικοποιητή και του καλωδίου κινητήρα στην πλακέτα καλωδίωσης διατηρούν την ίδια φυσική βάση και μηχανική διαμόρφωση με την αρχική πλακέτα. Οι συνδέσεις καλωδίων γίνονται ξανά στις ίδιες θέσεις σύνδεσης στη νέα πλακέτα — δεν απαιτείται εκ νέου δρομολόγηση ή τροποποίηση της καλωδίωσης του μηχανήματος.

Ε5: Μπορεί να αντικατασταθεί η πλακέτα καλωδίωσης A16B-2203-0590 χωρίς πρόσβαση στην πλακέτα ελέγχου;

Μέσα στο περίβλημα της μονάδας SVM2-12/40, το PCB ελέγχου τοποθετείται πάνω από την πλακέτα καλωδίωσης. Για να αφαιρέσετε την πλακέτα καλωδίωσης, πρέπει πρώτα να αφαιρεθεί η πλακέτα ελέγχου για να αποκαλυφθεί το υλικό συγκράτησης της πλακέτας καλωδίωσης. Οι δύο σανίδες χωρίζονται μέσα στη μονάδα. Μετά την αντικατάσταση του A16B-2203-0590, το PCB ελέγχου επανεγκαθίσταται στη νέα πλακέτα καλωδίωσης πριν κλείσει η μονάδα και επανεγκατασταθεί στο ερμάριο της μονάδας.
