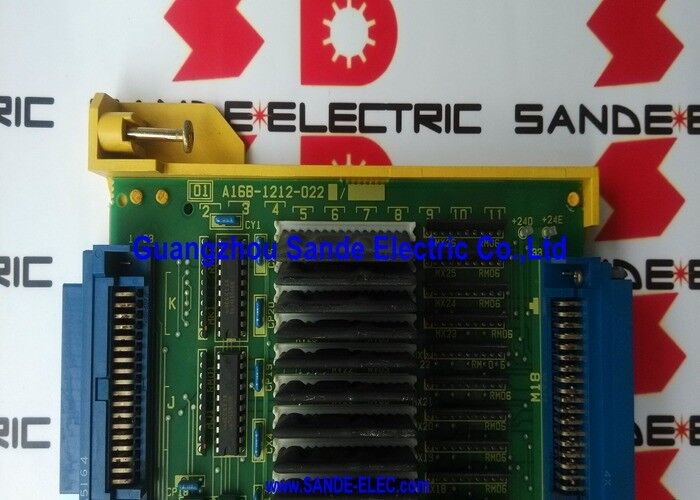

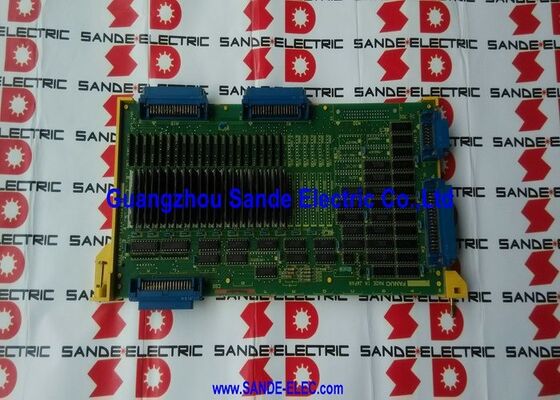

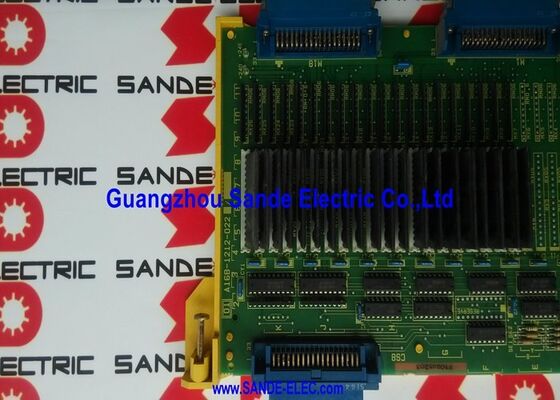

Πίνακας υπολογιστών Fanuc A16B-1212-0220

A16B-1212-0220∙ FANUC Σειρά 0-C C7 Δελτίο Ε/Υ ∙ 104 DI / 72 DO / 0-MC / 0-TC / 0-MD / 0-TD / Μη επιφανειακή τοποθέτηση / Πλήρως γεμάτο

104 εισροές και 72 εξόδους

Ο αριθμός των σημάτων του A16B-1212-0220 αντικατοπτρίζει τις ανάγκες ενός πλήρως εξοπλισμένου εργαλείου μηχανής CNC.

Εισόδους στο CNC (104 διαθέσιμες):Εναλλακτικοί διακόπτες οριακής διαδρομής στον άξονα (6·12), ανιχνευτής μήκους εργαλείου, αισθητήρα επιπέδου ψύξης, διακόπτες υδραυλικής πίεσης, ανοιχτή/κλειστή πόρτα, σφραγισμένη παλέτα, αισθητήρες θέσης περιοδικού εργαλείου, ανίχνευση σπασμάτων εργαλείου,επίπεδο ελαίου σφηνίδας, αισθητήρας στρώματος ασφαλείας, επιβεβαίωση απελευθέρωσης του φρένου των άξονων, κουμπιά εκκίνησης/παραμονής κύκλου τροφοδότησης, στάδια διακόπτη παράκαμψης ταχύτητας τροφοδότησης, στάδια διακόπτη παράκαμψης ταχύτητας σπινέλου, επαφές διακόπτη επιλογής τρόπου,σήματα ολοκλήρωσης βοηθητικών λειτουργιών η λίστα σε ένα σύνθετο μηχάνημα φτάνει εύκολα 80 100+ εισροές.

Εκδόσεις από CNC (72 διαθέσιμες):Ρέλεα αντλίας ψύξης, ψυκτικό υψηλής πίεσης, εκκίνηση υδραυλικού συστήματος, απελευθέρωση πέδης άξονα, κλειδαριά πόρτας, επαφές κατεύθυνσης εκκίνησης σπιντέλ, προώθηση/ανασυγκέντρωση του περιοδικού εργαλείων, σφίξιμο/αποσφίξιμο παλέτας,Διάβολος ένδειξης ON/OFF ψυκτικού, δείκτης συναγερμού, ενεργού φανού κύκλου, δείκτη λειτουργίας σπινέλου, δείκτη διατήρησης τροφοδοσίας, σήμα τέλους προγράμματος, βοηθητικές εξόδους μεταφοράς M-code 60 70 εξόδους σε ένα σύνθετο μηχάνημα είναι απλή.

Η χωρητικότητα 104/72 του C7 καλύπτει το πλήρες συμπλήρωμα μιας πολύπλοκης μηχανής εργαλείου CNC χωρίς να απαιτείται δεύτερη πλακέτα I/O.

Βασικές προδιαγραφές

C7 Η πλήρως καθορισμένη διαμόρφωση

Στο πλαίσιο της οικογένειας πλακίδων Ε/Υ Σειράς 0-C, υπάρχουν τρεις παραλλαγές στη σειρά A16B-1212-022x:

Το C7 (A16B-1212-0220) είναι η πλήρως γεμάτη παραλλαγή η πλήρης πλακέτα Ε/Υ με όλα τα κυκλώματα εισόδου και εξόδου συναρμολογημένα.Τα C6 και C5 είναι προοδευτικά μειωμένες εκδόσεις για απλούστερα εργαλεία μηχανών όπου απαιτούνται λιγότερα σημεία Ε/Υ.

Η αντικατάσταση μιας C7 με μια C6 ή C5 θα είχε ως αποτέλεσμα την απουσία διευθύνσεων Ε/Υ στην σκάλα PMC ∙ τα σήματα που το πρόγραμμα σκάλας αναμένει να βρει δεν θα υπήρχαν στην μικρότερη πλακέτα,προκαλούν συναγερμούς PMC ή εσφαλμένη συμπεριφορά της μηχανήςΑντικαταστήστε πάντα το C7 με το C7.

Σενάρια εφαρμογής

Ελαττώματα Ε/Υ στο μηχανοκίνητο κέντρο 0-MC:Ένα κέντρο επεξεργασίας FANUC 0-MC αναπτύσσει τυχαίους κώδικες συναγερμού PMC. Μερικές εισροές αναφέρουν λανθασμένες καταστάσεις παρά την επιβεβαιωμένη σωστή καλωδίωση πεδίου.Η επιφάνεια A16B-1212-0220 προσδιορίζεται μέσω συστηματικής απομόνωσης ελαττωμάτωνΗ αντικατάσταση αποκαθιστά τη σωστή λειτουργία εισόδου και εξόδου σε όλα τα 104/72 σημεία.

Διαμόρφωση Ε/Υ στρογγυλομηχανής διπλού πύργου 0-TC:Ένα 0-TC ελαστικό με δύο πύργους και συναφή διακόπτη χρησιμοποιεί την πλήρη χωρητικότητα I / O 104/72 του A16B-1212-0220 για τη διαχείριση όλων των διακόπτες θέσης πύργου, υδραυλικών κυκλωμάτων,και εν μέρει παρόντες αισθητήρες από μία μόνο πλακέτα.

Γενικές ερωτήσεις

ΕΡ1: Μπορεί το A16B-1212-0220 (C7) να δοκιμαστεί απομονωμένα εκτός του CNC;

Η DNC Electronics κατασκευάζει ειδικές εγκαταστάσεις δοκιμής πλακίδων Ε/Υ για τις πλακίδες Ε/Υ της σειράς 0-C, συμπεριλαμβανομένης της A16B-1212-0220.Αυτό επιβεβαιώνει ότι είναι τεχνικά δυνατή η απομονωμένη δοκιμή της πλακέτας I/O 104/72.Για τις εσωτερικές δοκιμές, η πλακέτα απαιτεί την κατάλληλη παροχή ενέργειας, σήματα διευθύνσεων I/O και καλωδίωση ερευνών ερεθίσματος ∙ μια πλήρης εξέδρα δοκιμών δεν είναι συνήθως διαθέσιμη σε ένα τυποποιημένο εργαστήριο μηχανών.Οι υπηρεσίες ανταλλαγής από εξειδικευμένους προμηθευτές αποτελούν την πρακτική εναλλακτική λύση.

Ε2: Ποια σήματα συνδέονται με τα τερματικά εξόδου του A16B-1212-0220;

Οι ψηφιακές εξόδους του πίνακα οδηγούν τις συσκευές μηχανής μέσω επαφών ρελέ ή εξόδων τρανζίστορ.Σολενοειδή κλειδαριού πόρταςΚάθε κύκλωμα εξόδου έχει μέγιστη τάση και ρεύμα που ορίζονται στο εγχειρίδιο εξοπλισμού σειράς 0-C.Η υπέρβαση των ονομαστικών τιμών εξόδου προκαλεί βλάβη του τρανζίστορα ή του ρελέα στην πλακέτα .

Ε3: Ποιες είναι οι διαφορές στις εφαρμογές μεταξύ 0-MC και 0-TC όταν και οι δύο χρησιμοποιούν το A16B-1212-0220;

Τόσο το 0-MC (κέντρο επεξεργασίας) όσο και το 0-TC (κέντρο στροφής) χρησιμοποιούν την ίδια πλακέτα A16B-1212-0220, αλλά τα προγράμματα σκάλας PMC χρησιμοποιούν τα σημεία I/O 104/72 διαφορετικά.Πολλές εισροές/εξόδους είναι αφιερωμένες στην αλλαγή εργαλείωνΣε ένα 0-TC, η ίδια Ε/Υ διευθύνει τις λειτουργίες ελέγχου της τροφοδοσίας, της τροφοδοσίας και της τροφοδοσίας της μπάρας.Το υλικό της πλακέτας είναι πανομοιότυπο ∙ το πρόγραμμα PMC καθορίζει τη λειτουργική ανάθεση.

Ε4: Είναι ο A16B-1212-0220 επισκευάσιμος;

Η DNC Electronics προσφέρει ρητά υπηρεσίες ανταλλαγής, επισκευής και δοκιμών για το A16B-1212-0220, σημειώνοντας ότι διαθέτει εξατομικευμένες εγκαταστάσεις δοκιμών για πλακέτες I / O σειράς 0.Η επισκευή είναι βιώσιμη για αυτό το πλάνο επειδή η κατασκευή μη επιφανειακής τοποθέτησης καθιστά την πρόσβαση σε επίπεδο εξαρτήματος απλή για έναν ειδικευμένο τεχνικό- Οι συνήθεις συνθήκες βλάβης: τα τρανζίστορα εξόδου που έχουν σπάσει, οι οπτικοσύνδεσμοι εισόδου που έχουν σπάσει, η βλάβη του συστατικού τροφοδοσίας ∙ μπορούν να επισκευαστούν σε επίπεδο συστατικού.

Ε5: Πώς ορίζεται η διεύθυνση των σημείων I/O του A16B-1212-0220 στο PMC;

The I/O address assignment for the A16B-1212-0220 is defined by the Series 0-C CNC's system parameter settings — specifically the I/O configuration parameters that map physical board slots to PMC I/O addressesΟι παραμέτροι αυτοί καθορίζουν ποια διεύθυνση PMC αντιστοιχεί σε ποιο φυσικό τερματικό εισόδου ή εξόδου στην πλακέτα.δεν απαιτείται επαναδιαμόρφωση διεύθυνσης, εκτός εάν η πλακέτα τοποθετείται σε διαφορετική φυσική θέση από την αρχική.
