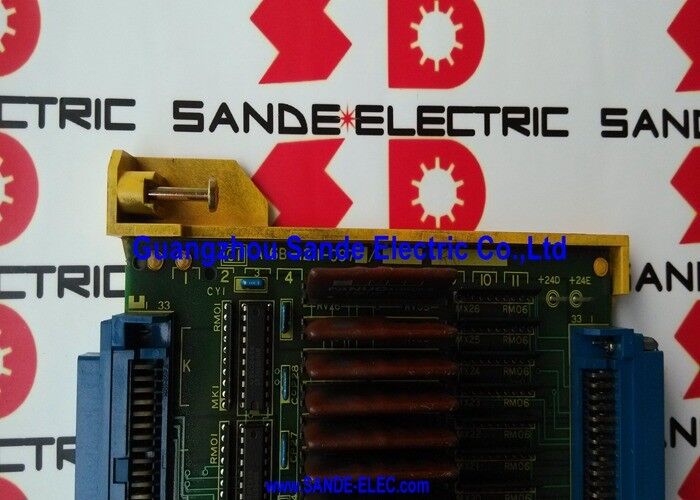

ΠΡΟΣΚΛΗΠΟΣ Α16Β-1211-0970 Α16Β-1211-O97O Α16Β12110970

A16B-1211-0970∙ FANUC σειρά 0-C μηδενικός έλεγχος E3 I/O PCB ∙ 104 DI / 72 DO / 0-MC / 0-TC / 0-MD / 0-TD

Μηδενικός Ελέγχος E3 Το πιο ολοκληρωμένο πίνακα I/O

Η οικογένεια πινάκων I/O της σειράς 0-C (Zero C ή F0C) της FANUC χρησιμοποιεί ονομασία E για τον προσδιορισμό διαφορετικών επιπέδων χωρητικότητας I/O εντός του εύρους A16B-1211-097x:

Η ονομασία E3 A16B-1211-0970 είναι η πλήρως γεμάτη πλακέτα.Οι παραλλαγές E2 και E1 φέρουν προοδευτικά λιγότερα κυκλώματα για απλούστερα εργαλεία μηχανών όπου απαιτούνται λιγότερα σημεία Ε/Υ.

Για τα κέντρα επεξεργασίας και στροφής της σειράς 0-C με πλήρως εξοπλισμένους πίνακες χειριστή, αυτόματες αλλαγές εργαλείων, συστήματα παλέτας και υδραυλικά κυκλώματα,η διαμόρφωση E3 παρέχει τον πλήρη αριθμό I/O που απαιτείται χωρίς να ξεμείνουν τα κανάλια.

Βασικές προδιαγραφές

Ενσωμάτωση της σκάλας PMC

Το A16B-1211-0970 συνδέεται με τη λογική σκάλας PMC (Programmable Machine Controller) της σειράς 0-C CNC. Το πρόγραμμα σκάλας διαβάζει όλες τις 104 καταστάσεις εισόδου κάθε κύκλου σάρωσης και γράφει σε όλες τις 72 εξόδους.

Οι γέφυρες της επιφάνειας E3:

• Η καλωδίωση πεδίου της μηχανής εργαλείου (συνδέτες, αισθητήρες, ενεργοποιητές)
• Η εσωτερική λεωφορεία PMC του CNC

Όταν το A16B-1211-0970 αποτυγχάνει, το PMC χάνει την επικοινωνία με τις συσκευές πεδίου μηχανής.και δεν μπορεί να ελέγχει τους κινητήρες μηχανώνΤο CNC γεννάει συνήθως συναγερμούς συνδέσμου I/O ειδικά για το εύρος διευθύνσεων της πλακέτας E3.

Σενάρια εφαρμογής

Ατυχία Ε/Υ στο μηχανοκίνητο κέντρο 0-MC:Ένα κέντρο επεξεργασίας FANUC 0-MC αναπτύσσει τυχαίους συναγερμούς PMC που επηρεάζουν τις λειτουργίες αλλαγής εργαλείων και παλέτας. Οι λειτουργίες του κύριου άξονα παραμένουν φυσιολογικές.Αντικατάσταση αποκαθιστά πλήρη επικοινωνία I/O 104/72.

Κέντρο στροφής 0-TC με σύνθετη αυτοματοποίηση:Ένα κέντρο στροφής 0-TC με τροφοδοτικό ράβδου, υδραυλικό γροθιά και απορροφητήρα χρησιμοποιεί 90 από τις διαθέσιμες 104 εισροές και 65 από τις 72 εξόδους.Η πλήρης χωρητικότητα της πλακέτας E3 φιλοξενεί αυτό το φορτίο σήματος άνετα.

Γενικές ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ του E3 (A16B-1211-0970) και του E2 (A16B-1211-0971);

Το E3 είναι η πλήρως γεμάτη πλακέτα με 104 DI / 72 DO. Το E2 (A16B-1211-0971) έχει λιγότερα κυκλώματα I / O ∙ ένα μικρότερο συμπλήρωμα DI / DO για απλούστερα εργαλεία μηχανών.Το E3 και το E2 εξυπηρετούν την ίδια φυσική θέση στην σειρά 0-C CNC, αλλά δεν μπορούν να ανταλλάσσονται χωρίς να επηρεάζεται η διαθεσιμότητα διευθύνσεων I / OΕάν το πρόγραμμα PMC ενός μηχανήματος απευθύνεται σε εισροές ή εξόδους στην περιοχή 73104 DI ή 5772 DO, τα εν λόγω σήματα δεν υπάρχουν σε αντικαταστάτη E2.

Ε2: Η αντικατάσταση του A16B-1211-0970 απαιτεί αλλαγές στο πρόγραμμα PMC;

Όχι, το πρόγραμμα PMC χρησιμοποιεί διευθύνσεις Ε/Ε, όχι την ταυτότητα της πλακέτας υλικού.Αντικατάσταση του A16B-1211-0970 με πανομοιότυπο πίνακα E3 στην ίδια διαμόρφωση διεύθυνσης αποκαθιστά την πλήρη επικοινωνία Ε/Υ PMC χωρίς οποιαδήποτε τροποποίηση του προγράμματος PMCΤο υφιστάμενο πρόγραμμα σκάλας συνεχίζει να αντιμετωπίζει τα ίδια 104/72 σημεία I/O στο νέο συμβούλιο.

Ε3: Τα κυκλώματα εξόδου της πλακέτας E3 είναι τύπου τρανζίστορ ή ρελέ;

Οι πίνακες I/O της σειράς 0-C χρησιμοποιούν κυκλώματα εξόδου τρανζίστορ (τύπος βυθού) ̇ όχι μηχανικές επαφές με ρελέα.Είναι κατάλληλα για τον έλεγχο των κυλινδρικών κυλινδρών, δείκτες και σπείρες ηλεκτρονικών βαλβίδων, αλλά απαιτούν εξωτερικές επαφές ρελέ για τη διακόπτηση φορτίων τάσης-κεντρικού.Ελέγξτε τον τύπο εξόδου και τις απαιτήσεις φορτίου από την ηλεκτρική τεκμηρίωση της μηχανής πριν από τη σύνδεση οποιουδήποτε φορτίου εξόδου.

Ε4: Ποιο είναι το εύρος του κώδικα συναγερμού PMC που δείχνει το A16B-1211-0970;

Οι συναγερμοί I/O που παράγονται όταν η πλακέτα E3 αποτυγχάνει περιλαμβάνουν συνήθως κωδικούς συναγερμού PMC που σχετίζονται με το εύρος διευθύνσεων επικοινωνίας συνδέσμου I/O που έχει ανατεθεί στην πλακέτα.Οι ειδικοί κωδικοί συναγερμού τεκμηριώνονται στο εγχειρίδιο συντήρησης και στο εγχειρίδιο σύνδεσης υλικού του PMC σειράς 0-C της FANUC.Οι συναγερμοί που δείχνουν το συγκεκριμένο μπλοκ διευθύνσεων I/O που έχει ανατεθεί στο σύνολο συνδέσμων της πλακέτας E3 (M186, M196, M201, M218, M220) στη διαμόρφωση I/O του CNC περιορίζουν το σφάλμα σε αυτή την πλακέτα.
