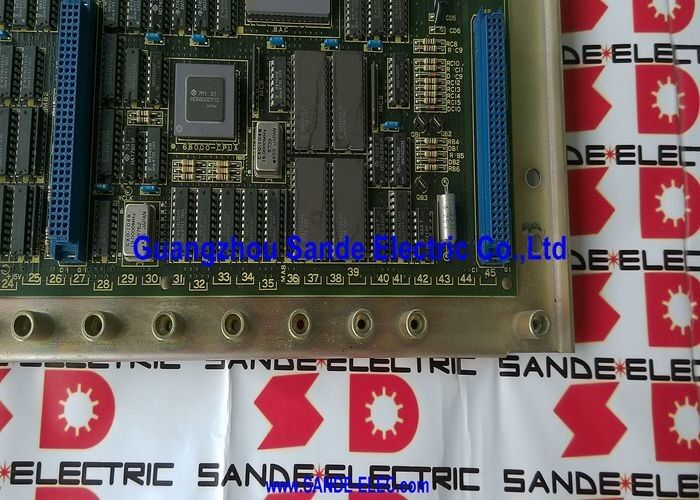

Πίνακας Fanuc PC A16B-1010-0200 A16B-1O1O-O2OO A16B10100200

A16B-1010-0200 FANUC σειρά 11-Α ψηφιακό κύριο PCB F11 / οπτική ίνα / περιφερειακές κάρτες άξονα / 9 "και 14" CRT / 11M και 11T

Σειρά 11 Το ψηφιακό CNC της πρώτης γενιάς της FANUC

Η σειρά FANUC 11 (F11) αντιπροσωπεύει ένα σημαντικό ορόσημο στην ιστορία του CNC: ήταν ένα από τα ψηφιακά συστήματα CNC της πρώτης γενιάς της FANUC.Οι προηγούμενες γενιές FANUC CNC χρησιμοποιούσαν αναλογική επικοινωνία σερβο και σχετικά απλές αρχιτεκτονικές ψηφιακού ελέγχουΗ σειρά 11 πέρασε σε ψηφιακό έλεγχο κίνησης, ένα θεμελιώδες τεχνικό βήμα που βελτίωσε την ακρίβεια του σερβο, μείωσε την ορμή,και εξάλειψε τις αναλογικές απαιτήσεις βαθμονόμησης των προηγούμενων συστημάτων.

Η ονομασία "Digital Master PCB 11 Control" στην περιγραφή του χρήστη αναφέρεται άμεσα σε αυτή την ταυτότητα γενιάς.Η A16B-1010-0200 είναι η κύρια πλακέτα για την πρώτη παραλλαγή αυτής της ψηφιακής αρχιτεκτονικής ∙ της γενιάς 11-A (Model A).

Βασικές προδιαγραφές

9 ιντσών ή 14 ιντσών CRT

Το A16B-1010-0200 υποστηρίζει δύο επιλογές οθόνης CRT, που καθορίζονται από την εγκατεστημένη κάρτα γραφικού επεξεργαστή:

9 ιντσών CRT (μονοχρωματικό):Τυποποιημένη οθόνη για λειτουργία CNC βασισμένη σε κείμενο ∙ προβολή προγράμματος, θέσεων άξονα, πίνακες παραμέτρων και μηνύματα συναγερμού.

14 ιντσών έγχρωμη CRT:Μεγαλύτερη έγχρωμη οθόνη που επιτρέπει πλήρη έγχρωμη γραφική απεικόνιση της διαδρομής εργαλείου και βελτιωμένη διεπαφή χειριστή.

Η κάρτα επεξεργαστή γραφικών που τοποθετείται στην υποδοχή γραφικών του CNC καθορίζει τον τύπο οθόνης που είναι ενεργός.

Σενάρια εφαρμογής

Αντικατάσταση κύριας πλακέτας κέντρου επεξεργασίας σειράς 11-M:Ένα κέντρο επεξεργασίας FANUC 11-M δεν μπορεί να αρχίσει την προβολή ∆ κενής θέσης, χωρίς λειτουργία άξονα, χωρίς ανταπόκριση.Αντικατάσταση με την αρχική διαμόρφωση της μονάδας (κάρτες άξονα), πλακέτες μνήμης, επεξεργαστής γραφικών επανεγκατασταθεί) αποκαθιστά πλήρη λειτουργία 11-M.

Σειρά 11-Τ ανανέωση κέντρου στροφής:Ένα παλιότερο κέντρο στροφής 11-T ανακαινίζεται για συνεχή υπηρεσία παραγωγής.

Γενικές ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ της σειράς 11-Α και των μεταγενέστερων παραλλαγών της σειράς 11 στην σειρά A16B-1010;

Η A16B-1010-0200 είναι η κύρια πλακέτα πρώτης γενιάς (11-A) για την ψηφιακή CNC σειράς 11.Αργότερες παραλλαγές της σειράς 11 ̇ συμπεριλαμβανομένων των γενεών 11-Β και 11-C εντός της σειράς A16B-1010 ̇ ενσωματωμένες ενημερώσεις υλικού που βελτιώνουν τις επιδόσειςΟι παρακείμενοι αριθμοί εξαρτημάτων στην περιοχή A16B-1010 (όπως A16B-1010-0210, A16B-1010-0321,A16B-1010-0331) αντιπροσωπεύουν τις τελευταίες γενιέςΗ A16B-1010-0200 είναι το σημείο εκκίνησης 11-Α της σειράς 11 της ψηφιακής οικογένειας CNC.

Ε2: Η διεπαφή οπτικών ινών στο A16B-1010-0200 χρησιμοποιεί το ίδιο πρωτόκολλο FSSB με τα μεταγενέστερα συστήματα FANUC;

- Όχι, όχι, όχι. The fibre optic interface on the A16B-1010-0200 is for system data and graphics signal transmission between the master board and the display/graphics unit — it is a data communication link for display purposesΑυτό είναι διαφορετικό από το μεταγενέστερο FSSB (Fanuc Servo Serial Bus) της FANUC, το οποίο είναι μια διεπαφή εντολής servo drive με οπτική ίνα.Η οπτική ίνα στο πλαίσιο της σειράς 11 έχει διαφορετικό αρχιτεκτονικό σκοπό.

Ε3: Όλες οι κάρτες μνήμης και άξονα από την αρχική εγκατάσταση A16B-1010-0200 επαναχρησιμοποιούνται σε εναλλακτική πλακέτα;

Οι κάρτες περιφερειακού άξονα, κάρτες γραφικών επεξεργαστών, κάρτες μνήμης και συναφείς ενότητες πρέπει να αφαιρεθούν από την αποτυχημένη κύρια πλακέτα και να εγκατασταθούν ξανά στην αντικατάσταση A16B-1010-0200.Αυτά τα πλαίσια και οι ενότητες φέρουν τη διαμόρφωση άξοναΗ μεταφορά τους στην επιφάνεια αντικατάστασης διατηρεί την αρχική διαμόρφωση του συστήματος χωρίς να απαιτείται πλήρης ανακατασκευή από το μηδέν.

Ε4: Ποιο αντίγραφο ασφαλείας δεδομένων απαιτείται πριν από την αντικατάσταση του A16B-1010-0200;

Η δημιουργία αντιγράφων ασφαλείας για όλες τις παραμέτρους CNC και τα αποθηκευμένα προγράμματα εξαρτημάτων πριν από την αφαίρεση της κύριας πλακέτας.ή RS-232C συνδεδεμένος υπολογιστής ανάλογα με τις επιλογές I/O του μηχανήματος. Επαληθεύστε από το εγχειρίδιο συντήρησης της σειράς 11 ποια μέθοδος εφεδρικού εξοπλισμού είναι διαθέσιμη για το συγκεκριμένο μηχάνημα πριν ξεκινήσετε την αντικατάσταση.
