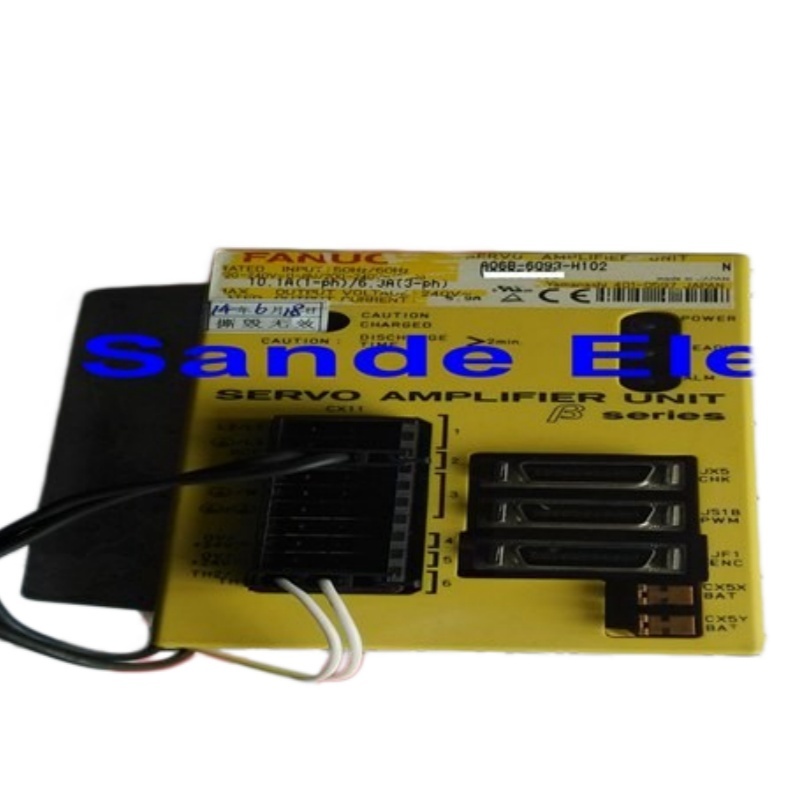

Μονάδα Σερβοενισχυτή FANUC A06B-6093-H102 Σειράς Beta SVU-20 — Διεπαφή PWM Μονού Άξονα Τύπου Β

Σε μια εργαλειομηχανή CNC, ο σερβοενισχυτής που βρίσκεται ανάμεσα στον έλεγχο CNC και τον κινητήρα δεν είναι παθητικό εξάρτημα. Είναι το ενεργό στοιχείο που μεταφράζει τις εντολές θέσης από το CNC σε ακριβώς ελεγχόμενο ρεύμα κινητήρα — καθορίζοντας αν ο άξονας κινείται με ακρίβεια, επιταχύνει ομαλά και σταματά ακριβώς εκεί που έχει εντολή. Ο FANUC A06B-6093-H102 είναι ο σερβοενισχυτής FANUC Σειράς Beta μονού άξονα SVU-20: μια αυτόνομη, μονοκάναλη μονάδα με δικό της ενσωματωμένο τροφοδοτικό, διεπαφή PWM Τύπου Β και όλα τα ηλεκτρονικά συστήματα κίνησης που απαιτούνται για τη λειτουργία ενός σερβοκινητήρα Σειράς Beta από ένα σύστημα CNC FANUC.

Τεχνικές Προδιαγραφές

Αυτόνομη Κίνηση — Δεν Απαιτείται Ξεχωριστή Μονάδα Τροφοδοσίας (PSM)

Ένα από τα χαρακτηριστικά που διαχωρίζουν τη σειρά FANUC Beta SVU από την αρχιτεκτονική κίνησης της σειράς Alpha είναι το ενσωματωμένο τροφοδοτικό. Οι μονάδες κίνησης της σειράς Alpha απαιτούν μια αποκλειστική μονάδα τροφοδοσίας (PSM) για τη μετατροπή της τάσης δικτύου AC σε δίαυλο DC που τροφοδοτεί τις μονάδες σερβοκινητήρων SVM. Η Beta SVU είναι διαφορετική: ενσωματώνει εσωτερικά τη δική της μετατροπή AC σε DC, καθιστώντας την αυτόνομη μονάδα που μπορεί να τοποθετηθεί και να καλωδιωθεί ανεξάρτητα οπουδήποτε στο μηχάνημα χωρίς να χρειάζεται να ενσωματωθεί σε κοινό δίαυλο κίνησης.

Αυτή η αυτόνομη αρχιτεκτονική είναι ακριβώς ο λόγος για τον οποίο το A06B-6093-H102 είναι η τυπική επιλογή για εφαρμογές βοηθητικών και δευτερευόντων αξόνων σε εργαλειομηχανές CNC — αυτόματοι εναλλάκτες εργαλείων, άξονες κίνησης περιστρεφόμενων κεφαλών, περιστροφικοί πίνακες τέταρτου άξονα και περιφερειακός εξοπλισμός που χρειάζονται δυνατότητα σερβο-τοποθέτησης αλλά λειτουργούν ανεξάρτητα από τη στοίβα κίνησης των κύριων αξόνων τροφοδοσίας.

Διεπαφή Τύπου Β — Σύνδεση με το CNC

Το A06B-6093-H102 χρησιμοποιεί τη διεπαφή PWM Τύπου Β — μια σειριακή σύνδεση διαμόρφωσης πλάτους παλμού μεταξύ του ελέγχου CNC και του σερβοενισχυτή. Αυτός είναι ένας από τους δύο κύριους τύπους διεπαφής στην οικογένεια FANUC Beta SVU. Ο άλλος είναι η έκδοση I/O Link (με κατάληξη H152). Η διεπαφή Τύπου Β επιτρέπει στη μονάδα κίνησης να συνδεθεί στον τυπικό δίαυλο εντολών σερβοκινητήρων των συστημάτων CNC της σειράς FANUC, καθιστώντας την συμβατή με τις ίδιες γενιές ελέγχου που λειτουργούσαν μονάδες της σειράς Alpha.

Αυτοί οι ενισχυτές της σειράς BETA συνήθως τοποθετούνται με ελέγχους CNC Σειράς 0. Γενικότερα, το A06B-6093-H102 είναι συμβατό με τους ελέγχους CNC των σειρών FANUC 15, 16, 18, 20 και 21 μέσω της διεπαφής Τύπου Β. Η έκδοση Τύπου Β μπορεί επίσης να ενσωματωθεί σε συστήματα κίνησης της σειράς Alpha, παρέχοντας ευελιξία στους σχεδιαστές μηχανών κατά την ανάμειξη τύπων κίνησης εντός ενός ενιαίου ντουλαπιού ελέγχου.

Σε ποιες Μηχανές Χρησιμοποιείται Αυτός ο Ενισχυτής

Ο σερβοενισχυτής FANUC A06B-6093-H102 SVU-20 χρησιμοποιείται σε μικρές εφαρμογές εντός εργαλειομηχανών CNC ή ρομπότ. Αυτή η γενιά είναι η πρώτη σειρά Beta μονάδων σερβοκινητήρων.

Πιο συγκεκριμένα, το ρεύμα εξόδου 5.9Α του SVU-20 και η διαμόρφωση μονού άξονα ταιριάζουν με τις απαιτήσεις κίνησης για:

Αυτόματους Εναλλάκτες Εργαλείων (ATC) — ο βραχίονας του γεμιστήρα ATC και ο επιλογέας θήκης εργαλείων σε κέντρα κατεργασίας συχνά κινούνται από σερβοκινητήρες Σειράς Beta, απαιτώντας μια συμπαγή, ανεξάρτητη μονάδα κίνησης μονού άξονα που λειτουργεί στον δίαυλο σερβοκινητήρων του CNC

Περιστρεφόμενες Κεφαλές Τόρνων CNC — τροφοδοτούμενη περιστροφή κεφαλής σε κέντρα περιστροφής CNC όπου η περιστρεφόμενη κεφαλή πρέπει να τοποθετείται με ακρίβεια στον εντολή σταθμό υπό έλεγχο σερβοκινητήρα

Περιστροφικοί Πίνακες 4ου Άξονα — βοηθητικοί άξονες περιστροφής σε κέντρα κατεργασίας όπου ένας συμπαγής ενισχυτής μονού άξονα κινεί τον κινητήρα του περιστροφικού πίνακα ανεξάρτητα από τους κύριους άξονες κίνησης X/Y/Z

Βιομηχανικά Ρομπότ — μικρότεροι άξονες αρθρώσεων σε ρομπότ FANUC ή εξοπλισμό παρακείμενο σε ρομπότ όπου η Σειρά Beta παρέχει μια οικονομικά αποδοτική λύση σερβοκινητήρα μονού άξονα

Περιφερειακός Εξοπλισμός Αυτοματισμού — ευρετηρίαση μεταφορικών ταινιών, κινήσεις μεταφοράς και άξονες τοποθέτησης σε αυτόματες γραμμές παραγωγής όπου η Beta SVU λειτουργεί ως αυτόνομη μονάδα σερβοκινητήρα

Συμβατοί Σερβοκινητήρες Σειράς Beta

Το A06B-6093-H102 με ονομαστικό ρεύμα εξόδου 5.9Α ταιριάζει με τους μικρότερους κινητήρες της Σειράς Beta. Αυτός ο μονοκάναλος σερβοενισχυτής H102 κινεί κινητήρες όπως ο B2/3000. Ο Beta B2/3000 (2 Nm, 3.000 σ.α.λ.) είναι η τυπική αντιστοίχιση κινητήρα, τοποθετώντας τον SVU-20 στο σωστό επίπεδο ρεύματος για συμπαγείς άξονες τοποθέτησης με μέτριες απαιτήσεις ροπής.

Εσωτερική Αρχιτεκτονική

Το A06B-6093-H102 είναι κατασκευασμένο γύρω από δύο εσωτερικές πλακέτες: την πλακέτα καλωδίωσης A20B-2100-0130, η οποία χειρίζεται το στάδιο των τρανζίστορ ισχύος και τις συνδέσεις εξόδου του κινητήρα, και την κάρτα ελέγχου A20B-2002-032x, η οποία διαχειρίζεται τον υπολογισμό του βρόχου σερβοκινητήρα και τη διεπαφή CNC. Καμία από τις δύο πλακέτες δεν επισκευάζεται ξεχωριστά — η μονάδα συντηρείται σε επίπεδο πλήρους συγκροτήματος. Οι μονάδες τρανζίστορ ισχύος, η μπαταρία, οι ασφάλειες και ο εσωτερικός ανεμιστήρας ψύξης είναι διαθέσιμα ως μεμονωμένα εξαρτήματα σέρβις για τεχνικούς που εκτελούν επισκευές σε επίπεδο εξαρτήματος.

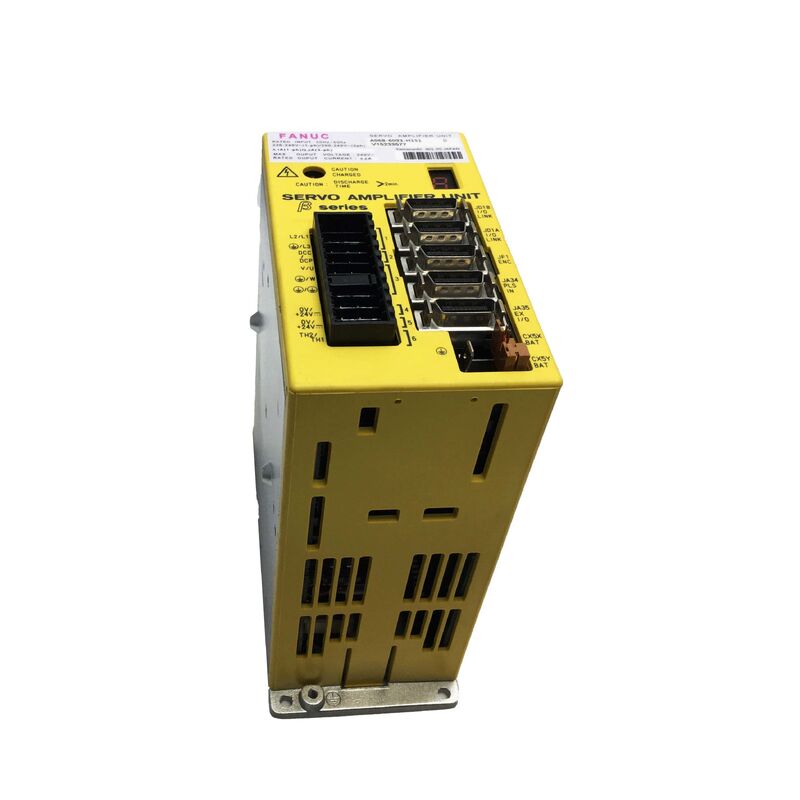

Η ψύκτρα στην πλευρική όψη της μονάδας κίνησης παρέχει θερμική διαχείριση για συνεχή λειτουργία. Είναι κατασκευασμένη από εξωθημένο αλουμίνιο — ένας εξαιρετικά αποτελεσματικός θερμικός αγωγός που διατηρεί το στάδιο ισχύος εντός των ορίων θερμοκρασίας λειτουργίας του κατά τη διάρκεια παρατεταμένων κύκλων τοποθέτησης.

Η Σειρά Beta στο Οικοσύστημα FANUC

Η σειρά FANUC Beta (β) αντιπροσωπεύει την πλατφόρμα σερβοκινητήρων της FANUC με βελτιστοποιημένο κόστος — σχεδιασμένη να παρέχει αξιόπιστη απόδοση τοποθέτησης με χαμηλότερο κόστος από τη σειρά Alpha, για εφαρμογές όπου η ακραία δυναμική απόδοση της αρχιτεκτονικής Alpha δεν απαιτείται, αλλά ο αξιόπιστος έλεγχος σερβοκινητήρα είναι σίγουρα απαραίτητος. Στο πλαίσιο αυτής της φιλοσοφίας, η μορφή SVU (Servo Unit) — αυτόνομη, με ενσωματωμένο τροφοδοτικό — είναι η απλούστερη υλοποίηση: ένας άξονας, μια μονάδα, ανεξάρτητα τροφοδοτούμενη.

Το A06B-6093-H102 είναι ειδικά η πρώτη γενιά Beta SVU με διεπαφή Τύπου Β, πριν από τη νεότερη σειρά βi (A06B-6114-H103) που χρησιμοποιεί διεπαφή οπτικής ίνας FSSB. Για μηχανές σχεδιασμένες γύρω από ελέγχους FANUC Σειράς 0, 15, 16, 18, 20 ή 21 με διεπαφές σερβοκινητήρων Τύπου Β, το A06B-6093-H102 είναι η σωστή προδιαγραφή Beta SVU-20.

Συχνές Ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ του A06B-6093-H102 (Τύπος Β) και του A06B-6093-H112 (I/O Link);

Και οι δύο είναι μονάδες FANUC Beta SVU-20 με το ίδιο στάδιο ισχύος και ρεύμα εξόδου 5.9Α. Η διαφορά είναι η διεπαφή με το CNC. Το H102 χρησιμοποιεί διεπαφή PWM Τύπου Β, συνδέεται μέσω του διαύλου εντολών σερβοκινητήρων των ελέγχων CNC FANUC Σειράς 0/15/16/18/20/21. Το H112 χρησιμοποιεί διεπαφή I/O Link, η οποία προορίζεται για βοηθητικούς άξονες τοποθέτησης που ελέγχονται μέσω του δικτύου I/O Link του CNC. Επιλέξτε με βάση τον τύπο διεπαφής που χρησιμοποιεί ο έλεγχος CNC σας για να δώσει εντολή στον άξονα.

Ε2: Απαιτεί το A06B-6093-H102 ξεχωριστή μονάδα τροφοδοσίας PSM;

Όχι. Σε αντίθεση με τις μονάδες SVM της σειράς FANUC Alpha, η Beta SVU-20 είναι μια πλήρως αυτόνομη μονάδα με δικό της ενσωματωμένο τροφοδοτικό. Συνδέεται απευθείας στην πηγή τροφοδοσίας AC (μονοφασική 220–240V ή τριφασική 200–240V) και μετατρέπεται εσωτερικά στον δίαυλο DC που απαιτείται για την κίνηση του κινητήρα. Δεν απαιτείται εξωτερική μονάδα PSM, γι' αυτό αυτή η μονάδα κίνησης μπορεί να τοποθετηθεί ανεξάρτητα οπουδήποτε στο μηχάνημα.

Ε3: Ποιοι έλεγχοι CNC FANUC είναι συμβατοί με το A06B-6093-H102;

Η διεπαφή Τύπου Β στο A06B-6093-H102 είναι συμβατή με τους ελέγχους CNC FANUC Σειράς 0, 15, 16, 18, 20 και 21. Μπορεί επίσης να χρησιμοποιηθεί σε διαμορφώσεις κίνησης της σειράς Alpha που υποστηρίζουν συνδέσεις διεπαφής Τύπου Β. Επιβεβαιώστε τον τύπο διεπαφής σερβοκινητήρα του συγκεκριμένου μοντέλου CNC σας πριν καθορίσετε αυτήν τη μονάδα κίνησης για μια νέα εγκατάσταση.

Ε4: Το A06B-6093-H102 στο μηχάνημά μας εμφανίζει συναγερμό — πώς τον διαγιγνώσκω;

Η σειρά Beta SVU χρησιμοποιεί σύστημα ένδειξης συναγερμού LED στην μπροστινή όψη της μονάδας κίνησης. Σε αντίθεση με τις μονάδες της σειράς Alpha που εμφανίζουν απευθείας έναν αριθμητικό κωδικό, οι κωδικοί συναγερμού της Beta SVU πρέπει να αντιστοιχιστούν πίσω στην οθόνη του CNC ή στην οθόνη ελέγχου του ρομπότ για να εντοπιστεί το συγκεκριμένο σφάλμα. Ελέγξτε την οθόνη συναγερμού σερβοκινητήρα του CNC για τον αριθμό του άξονα που αντιστοιχεί σε αυτήν τη μονάδα κίνησης. Κοινές αιτίες βλάβης περιλαμβάνουν βλάβη ανεμιστήρα ψύξης, συνθήκες υπερβολικού ρεύματος από σφάλματα κινητήρα ή καλωδίωσης και προβλήματα τροφοδοσίας. Επίμονοι συναγερμοί που δεν μπορούν να επιλυθούν με επανεκκίνηση συνήθως υποδεικνύουν ότι η μονάδα κίνησης απαιτεί επισκευή σε επίπεδο εξαρτήματος ή αντικατάσταση.

Ε5: Μπορεί να επισκευαστεί το A06B-6093-H102, και αξίζει η επισκευή έναντι της αντικατάστασης;

Η επισκευή σε επίπεδο εξαρτήματος υποστηρίζεται καλά για αυτήν τη μονάδα κίνησης. Τα τρανζίστορ ισχύος, ο ανεμιστήρας ψύξης, η μπαταρία και οι ασφάλειες είναι όλα διαθέσιμα ως ξεχωριστά εξαρτήματα σέρβις. Οι εγκαταστάσεις επισκευής με εξοπλισμό δοκιμών FANUC Beta μπορούν να δοκιμάσουν τη μονάδα που επισκευάστηκε σε πλήρες φορτίο έναντι πραγματικών κινητήρων Beta για να επιβεβαιώσουν τη σωστή λειτουργία πριν από την επιστροφή. Για μια μονάδα κίνησης με βλάβη μονάδας τρανζίστορ ή ανεμιστήρα αντί για βλάβη πλακέτας, η επισκευή είναι συνήθως η οικονομικά αποδοτική επιλογή. Τα προγράμματα ανταλλαγής — όπου παρέχεται μια ανακατασκευασμένη μονάδα αμέσως ενώ η ελαττωματική μονάδα επιστρέφεται — προσφέρουν την καλύτερη ισορροπία ταχύτητας και κόστους για περιβάλλοντα παραγωγής όπου η ελαχιστοποίηση του χρόνου διακοπής λειτουργίας είναι προτεραιότητα.
