Ενότητα Ενισχυτή Άξονα FANUC A06B-6088-H226#H500 Alpha

SPM-26 | Διεπαφή Τύπου 1 | Είσοδος 283–325 VDC | Έξοδος 230 VAC / 111A | Άξονας Alpha aP40 / Μοντέλο 26 | Σειρά 200V | Εσωτερικές πλακέτες PCB: A16B-2202-0432 + A20B-1006-0482

Ένα Βήμα Πιο Ψηλά στη Στοίβα — και Φαίνεται

Στην οικογένεια οδηγών άξονα της ενότητας FANUC Alpha, κάθε βήμα προς τα πάνω στην κλίμακα ισχύος προσφέρει μια μετρήσιμη αύξηση στο ρεύμα που μπορεί να υποστηρίξει ο άξονας ενός μηχανήματος. Το A06B-6088-H226#H500 βρίσκεται ακριβώς πάνω από το SPM-22 στη σειρά A06B-6088, φέρει την ίδια διεπαφή Τύπου 1 και την ίδια αρχιτεκτονική κλάσης 200V, αλλά παρέχει ονομαστική ρεύμα εξόδου 111A αντί για 95A του SPM-22. Αυτή η αύξηση 17% στο διαθέσιμο ρεύμα είναι αυτό που καθιστά το H226 την κατάλληλη ενότητα για την επόμενη βαθμίδα κινητήρων άξονα FANUC Alpha — εκείνων που απαιτούν περισσότερη συνεχή ροπή και υψηλότερη παροδική ικανότητα από ό,τι μπορεί να παρέχει το SPM-22.

Η ονομασία SPM-26 σηματοδοτεί αυτήν την ενότητα ως μονάδα μεσαίας εμβέλειας στην οικογένεια A06B-6088. Είναι ο οδηγός που συνήθως συνδυάζεται με τους κινητήρες άξονα FANUC Alpha Μοντέλο 26 και aP40, οι οποίοι είναι κοινοί σε οριζόντια και κάθετα κέντρα κατεργασίας που απαιτούν σοβαρή ικανότητα αφαίρεσης μετάλλου σε εκτεταμένους κύκλους παραγωγής.

Τεχνικές Προδιαγραφές

H226 έναντι H222: Κατανόηση της Αναβάθμισης

Τόσο το SPM-22 (A06B-6088-H222) όσο και το SPM-26 (A06B-6088-H226) μοιράζονται την ίδια πλακέτα ελέγχου PCB — την A16B-2202-0432 — και την ίδια αρχιτεκτονική διεπαφής Τύπου 1. Βρίσκονται στην ίδια φυσική μορφή υποδοχής ντουλαπιού, συνδέονται στον δίαυλο DC με τον ίδιο τρόπο και επικοινωνούν με το CNC μέσω του ίδιου σειριακού συνδέσμου. Ένας τεχνικός εξοικειωμένος με το ένα θα είναι αμέσως άνετος με το άλλο.

Η διαφορά βρίσκεται στο στάδιο ισχύος. Το H226 χρησιμοποιεί την πλακέτα ισχύος A20B-1006-0482 αντί για την A20B-1006-0481 του H222 — μια φυσικά παρόμοια αλλά ηλεκτρικά διακριτή διάταξη που υποστηρίζει την υψηλότερη συνεχή ονομαστική έξοδο 111A. Αυτό το υψηλότερο όριο ρεύματος σημαίνει ότι το SPM-26 μπορεί να υποστηρίξει τις απαιτήσεις ροπής μεγαλύτερων κινητήρων άξονα Alpha χωρίς να φτάσει στο θερμικό όριο του ενισχυτή κατά τη διάρκεια παρατεταμένων κοπών. Σε μηχανήματα που εκτελούν φρεζάρισμα μεγάλου διαμέτρου, βαριές εργασίες διάτρησης ή κύκλους σπειρώματος υψηλής τροφοδοσίας σε σκληρά υλικά, αυτό το επιπλέον περιθώριο ρεύματος είναι αυτό που διαχωρίζει την ομαλή συνεχή λειτουργία από τους ενοχλητικούς συναγερμούς υπερφόρτωσης.

Οι δύο ενότητες δεν είναι εναλλάξιμες μεταξύ τους χωρίς επαλήθευση παραμέτρων και επιβεβαίωση συμβατότητας κινητήρα — οι παράμετροι του κινητήρα άξονα που είναι αποθηκευμένες στον οδηγό πρέπει να ταιριάζουν με τον πραγματικό συνδεδεμένο κινητήρα, και η χρήση ενός SPM-22 αντί για ένα SPM-26 θα περιορίσει την διαθέσιμη ροπή του άξονα εάν ο κινητήρας απαιτεί το υψηλότερο ρεύμα.

Συμβατότητα Κινητήρα: Το Alpha Μοντέλο 26 και aP40

Η σειρά κινητήρων άξονα Alpha της FANUC κατασκευάστηκε γύρω από την αντιστοίχιση συγκεκριμένων σταδίων ισχύος με συγκεκριμένα προφίλ απόδοσης κινητήρα. Το A06B-6088-H226#H500 είναι ο σωστός οδηγός για τους κινητήρες άξονα Alpha Μοντέλο 26 και aP40 — και οι δύο κινητήρες άξονα AC μεσαίας εμβέλειας που εμφανίστηκαν σε ένα ευρύ φάσμα προδιαγραφών OEM εργαλειομηχανών κατά τα έτη παραγωγής της πλατφόρμας Alpha.

Το aP40 ειδικότερα ήταν μια δημοφιλής επιλογή κινητήρα άξονα για κατασκευαστές κέντρων κατεργασίας που κατασκεύαζαν μηχανήματα στην κατηγορία ισχύος άξονα 15–30 kW. Ο συνδυασμός σταθερής ροπής και σταθερής ισχύος, η ενσωματωμένη ανάδραση αισθητήρα Alpha και η συμβατότητα με το σύστημα ενότητας Alpha 200V το καθιστούσαν μια τυπική αντιστοίχιση σε μηχανήματα που πωλούνταν σε εφαρμογές αεροδιαστημικής, καλουπιών και μήτρων, και γενικών εργαστηρίων. Όπου ο άξονας του μηχανήματος φέρει αυτόν τον κινητήρα, το H226#H500 είναι η καθορισμένη ενότητα.

Η διεπαφή αισθητήρα Τύπου 1 σε αυτήν την ενότητα υποστηρίζει τον αισθητήρα M, τον κωδικοποιητή θέσης και τον μαγνητικό αισθητήρα που χρησιμοποιούνται για τον προσανατολισμό του άξονα — το πλήρες σύνολο επιλογών ανάδρασης που αναμένουν τα CNC χειριστήρια FANUC 0, 6, 10, 11, 15, 16i, 18i και 21i κατά την επικοινωνία με αυτές τις διαμορφώσεις κινητήρων άξονα.

Ανάκτηση Ενέργειας στον Άξονα στην Αρχιτεκτονική A06B-6088

Ένα από τα χαρακτηριστικά σχεδιασμού που η FANUC τόνισε σε όλη την οικογένεια ενότητας Alpha είναι η ανάκτηση ενέργειας από την πηγή τροφοδοσίας — η ικανότητα επιστροφής της ενέργειας πέδησης από τον κινητήρα άξονα στην γραμμή τροφοδοσίας αντί να την διαχέει ως θερμότητα σε έναν αντιστάτη πέδησης. Όταν ένας άξονας υψηλής αδράνειας επιβραδύνεται από τη μέγιστη ταχύτητα σε στάση, η κινητική ενέργεια του κινητήρα πρέπει να πάει κάπου. Σε παλαιότερες αρχιτεκτονικές οδηγών, αυτή η ενέργεια γινόταν θερμότητα σε μια τράπεζα αντιστάσεων. Στο σύστημα ενότητας Alpha, η Ενότητα Τροφοδοσίας (PSM) διαχειρίζεται την ανάκτηση, και η ενότητα ενισχυτή άξονα παραδίδει το ρεύμα πέδησης πίσω μέσω του δίαυλου DC στην PSM, η οποία την τροφοδοτεί πίσω στην τροφοδοσία AC.

Για το H226, αυτή η αρχιτεκτονική έχει πρακτική σημασία. Ένας κινητήρας άξονα της κλάσης Μοντέλο 26 έχει σημαντική αδράνεια ρότορα. Η ενέργεια που απελευθερώνεται κατά τη διάρκεια μιας γρήγορης επιβράδυνσης από 8.000 σ.α.λ. δεν είναι αμελητέα. Χωρίς ανάκτηση, αυτό το φορτίο ενέργειας θα απαιτούσε μεγάλους, ειδικούς αντιστάτες πέδησης με τη σχετική διαχείριση θερμότητας. Με την αρχιτεκτονική PSM ανάκτησης, η ενέργεια ανακυκλώνεται στην τροφοδοσία, μειώνοντας την παραγωγή θερμότητας στο ντουλάπι και μειώνοντας την καθαρή κατανάλωση ενέργειας του μηχανήματος κατά τη διάρκεια μιας πλήρους ημέρας παραγωγής.

Η ίδια η ενότητα H226 δεν εκτελεί ανάκτηση ανεξάρτητα — αυτή είναι μια λειτουργία σε επίπεδο συστήματος κατανεμημένη μεταξύ του SPM και του PSM. Η διασφάλιση ότι η ικανότητα ανάκτησης του PSM είναι κατάλληλη για τις συνδυασμένες απαιτήσεις σερβο και άξονα του μηχανήματος αποτελεί μέρος της σωστής διαστασιολόγησης του συστήματος.

Εσωτερικές Πλακέτες PCB: Δύο Πλακέτες, Δύο Λειτουργίες

Φυσικά, το A06B-6088-H226#H500 φιλοξενεί δύο κύριες πλακέτες κυκλωμάτων που λειτουργούν σε συνεργασία.

Η πλακέτα ελέγχου PCB A16B-2202-0432 διαχειρίζεται όλη την ευφυΐα: σειριακή επικοινωνία με το CNC μέσω του σειριακού συνδέσμου άξονα FANUC, παραγωγή εντολής ρεύματος από αναφορές ταχύτητας και θέσης, παρακολούθηση συναγερμών, αποθήκευση παραμέτρων NVRAM και την οθόνη 7 τμημάτων στο μπροστινό πάνελ που παρέχει κωδικούς κατάστασης και σφαλμάτων στον τεχνικό συντήρησης. Όταν εμφανίζονται συναγερμοί που σχετίζονται με την επικοινωνία (AL-24, AL-25) ή ενεργοποιούνται συναγερμοί CPU/μνήμης (AL-13, AL-16, AL-17, AL-18), αυτή η πλακέτα είναι το επίκεντρο της απομόνωσης σφαλμάτων.

Η πλακέτα ισχύος PCB A20B-1006-0482 διαχειρίζεται την πραγματική μετατροπή της ισχύος του δίαυλου DC σε τριφασικό AC στην εντολοδοτημένη πλάτος και συχνότητα. Περιέχει τα κυκλώματα οδηγών πύλης για τα τρανζίστορ IGBT, την ανίχνευση του δίαυλου DC, τη μέτρηση ρεύματος στις φάσεις εξόδου και τα κυκλώματα προστασίας υλικού που ανιχνεύουν υπερβολικό ρεύμα και υπέρταση σε επίπεδο πυριτίου πριν μπορέσουν να προκαλέσουν ζημιά στα τρανζίστορ. Οι συναγερμοί 3, 9, 11, 12 και 30 υποδεικνύουν όλα το στάδιο ισχύος και τα σχετικά εξαρτήματά του.

Καμία από τις δύο πλακέτες δεν πωλείται ή αντικαθίσταται ως ξεχωριστό εξάρτημα — οι ειδικοί της FANUC παρέχουν και συντηρούν την πλήρη διάταξη της ενότητας.

Αναφορά Συναγερμού: Ανάγνωση της Οθόνης του Μπροστινού Πάνελ

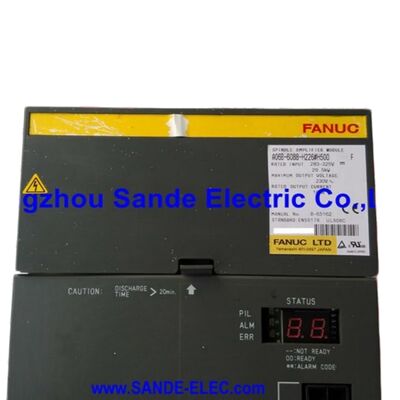

Η διπλή οθόνη LED 7 τμημάτων στο μπροστινό πάνελ του H226 επικοινωνεί την κατάσταση της ενότητας σε δύο χαρακτήρες, ακολουθώντας την ίδια δομή κωδικοποίησης συναγερμών με την υπόλοιπη οικογένεια Alpha SPM. Οι πιο συχνά συναντώμενοι κωδικοί στο πεδίο:

AL-01 (Υπερθέρμανση Κινητήρα) — Ο θερμικός διακόπτης του κινητήρα άξονα έχει ενεργοποιηθεί. Ελέγξτε τον ανεμιστήρα ψύξης του κινητήρα και τη διαδρομή εξαερισμού πριν καταδικάσετε την ενότητα.

AL-03 (Ασφάλεια στον Δίαυλο DC Έχει Καεί) — Υποδεικνύει την εσωτερική ασφάλεια του δίαυλου DC του SPM, που συνήθως προκαλείται από ένα συμβάν υπερβολικού ρεύματος στο στάδιο ισχύος. Διαγνώστε την αιτία πριν αντικαταστήσετε την ασφάλεια.

AL-09 (Υπερθέρμανση Ημιαγωγών Ισχύος) — Η θερμοκρασία της ψύκτρας IGBT έχει υπερβεί τα όρια. Ελέγξτε και τους δύο ανεμιστήρες ψύξης — τον εξωτερικό ανεμιστήρα 12mm και τον εσωτερικό ανεμιστήρα 60mm — και επαληθεύστε τη ροή αέρα μέσω του ντουλαπιού.

AL-12 (Υπερβολικό Ρεύμα στο Κύκλωμα Ισχύος) — Ο πιο σοβαρός συναγερμός, που υποδεικνύει καταπόνηση IGBT. Τυπικό πρωτόκολλο διάγνωσης: αφαιρέστε τα καλώδια κινητήρα U/V/W και δώστε εντολή στον άξονα. Εάν το AL-12 εκκαθαριστεί, το σφάλμα βρίσκεται στην περιέλιξη του κινητήρα ή στο καλώδιο. Εάν επιμένει, τα τρανζίστορ του σταδίου ισχύος είναι ύποπτα.

AL-24 / AL-25 (Σφάλμα Σειριακής Μεταφοράς / Διακοπή) — Σφάλμα επικοινωνίας μεταξύ CNC και SPM. Ξεκινήστε τη διάγνωση από το καλώδιο και τους συνδέσμους του σειριακού συνδέσμου. Προχωρήστε στην πλακέτα ελέγχου PCB εάν επιβεβαιωθεί η ακεραιότητα του καλωδίου.

Η Έκδοση Λογισμικού #H500: Γιατί Δεν Μπορεί να Αγνοηθεί

Το επίθημα μετά το σύμβολο δίεσης στους αριθμούς εξαρτημάτων ενισχυτών άξονα FANUC δεν είναι δευτερεύον. Για την οικογένεια H226, οι τεκμηριωμένες εκδόσεις είναι #H500 (αρχική έκδοση), #H501 (αναθεωρημένο λογισμικό) και #500CS (ειδική προδιαγραφή). Αυτές οι εκδόσεις περιέχουν διαφορετικό firmware στην πλακέτα ελέγχου PCB A16B-2202-0432, και οι διαφορές επηρεάζουν τη συμβατότητα των παραμέτρων του άξονα, τη συμπεριφορά της λειτουργίας και σε ορισμένες περιπτώσεις τη διαθεσιμότητα ορισμένων χαρακτηριστικών του άξονα.

Οι ειδικοί της FANUC και τα κέντρα επισκευής CNC επισημαίνουν σταθερά την ίδια προειδοποίηση: το ακριβές επίθημα πρέπει να ταιριάζει κατά την προμήθεια αντικατάστασης. Ένα μηχάνημα που έχει τεθεί σε λειτουργία με H226#H500 έχει τις παραμέτρους του άξονα του αντιστοιχισμένες σε αυτό το firmware. Η υποκατάσταση ενός #H501 εισάγει κίνδυνο ασυμφωνίας παραμέτρων που μπορεί να προκαλέσει απροσδόκητη συμπεριφορά του άξονα, ανωμαλίες συντονισμού ή ξεκάθαρους συναγερμούς κατά την πρώτη ενεργοποίηση μετά την αλλαγή. Σε ένα πλαίσιο προγραμματισμένης συντήρησης όπου ένας εξειδικευμένος τεχνικός θα επαληθεύσει και θα επανασυντονίσει τις παραμέτρους του άξονα, η υποκατάσταση είναι διαχειρίσιμη. Σε ένα σενάριο έκτακτης βλάβης, αποτελεί μια επιπλοκή που οι έμπειροι μηχανικοί συντήρησης της FANUC στοχεύουν ειδικά να αποφύγουν αποθηκεύοντας και προμηθεύοντας την ακριβή έκδοση του επιθήματος.

Συχνές Ερωτήσεις

Ε1: Με ποιον κινητήρα άξονα έχει σχεδιαστεί να οδηγεί το A06B-6088-H226#H500, και μπορεί να αντικαταστήσει το SPM-22 (H222) σε μια υπάρχουσα εγκατάσταση;

Αυτή η ενότητα καθορίζεται για τους κινητήρες άξονα FANUC Alpha Μοντέλο 26 και aP40, οι οποίοι και οι δύο απαιτούν την ονομαστική ρεύμα εξόδου 111A που παρέχει αυτή η ενότητα. Η υποκατάσταση του H226 αντί του H222 (95A) σε ένα μηχάνημα που χρησιμοποιεί κινητήρα aP22 ή μικρότερο είναι τεχνικά δυνατή από ηλεκτρική άποψη — η ενότητα υψηλότερης ονομαστικής τιμής απλώς θα λειτουργεί με χαμηλότερη χρήση — αλλά απαιτεί επαλήθευση παραμέτρων για να διασφαλιστεί ότι τα δεδομένα του κινητήρα άξονα που φορτώνονται στην ενότητα αντικατάστασης ταιριάζουν με τον πραγματικό συνδεδεμένο κινητήρα. Πηγαίνοντας την αντίστροφη κατεύθυνση — τοποθετώντας ένα H222 εκεί που καθορίζεται ένα H226 — θα περιόριζε το διαθέσιμο ρεύμα του άξονα και δεν συνιστάται. Πάντα να αντιστοιχίζετε την ονομαστική τιμή του SPM με την προδιαγραφή του κινητήρα.

Ε2: Τόσο το H222 όσο και το H226 χρησιμοποιούν την ίδια πλακέτα ελέγχου A16B-2202-0432. Αυτό σημαίνει ότι οι δύο ενότητες είναι εναλλάξιμες;

Όχι. Ενώ μοιράζονται τον ίδιο αριθμό εξαρτήματος πλακέτας ελέγχου PCB, οι πλακέτες ισχύος διαφέρουν (A20B-1006-0481 για H222 έναντι A20B-1006-0482 για H226), και οι παράμετροι του κινητήρα που είναι αποθηκευμένες στο NVRAM αντιστοιχίζονται σε διαφορετικές ονομαστικές τιμές κινητήρα. Επιπλέον, η έκδοση firmware επηρεάζει τη συμπεριφορά της λειτουργίας του άξονα. Η εισαγωγή ενός H222 εκεί που απαιτείται ένα H226 θα περιορίσει την έξοδο ρεύματος και μπορεί να προκαλέσει συναγερμούς υπερφόρτωσης σε κανονικά φορτία άξονα. Η αντίστροφη υποκατάσταση είναι εξίσου ακατάλληλη χωρίς πλήρη επαλήθευση παραμέτρων. Αυτές οι ενότητες πρέπει να αντιμετωπίζονται ως διατάξεις αντιστοιχισμένες με κινητήρα, όχι ως εναλλάξιμα στάδια ισχύος.

Ε3: Τι σημαίνει η ονομασία διεπαφής Τύπου 1 σε πρακτικούς όρους για τη συμβατότητα συστήματος CNC;

Ο Τύπος 1 είναι η βασική προδιαγραφή διεπαφής στην οικογένεια Alpha SPM, υποστηρίζοντας τις τυπικές λειτουργίες ελέγχου άξονα που χρησιμοποιούνται στην συντριπτική πλειοψηφία των εφαρμογών κέντρων κατεργασίας: μεταβλητή ταχύτητα, προσανατολισμός άξονα (M19), επιλογή ταχυτήτων, βασικός συγχρονισμός άξονα και ανάδραση ταχύτητας/θέσης στο CNC. Επικοινωνεί μέσω του σειριακού συνδέσμου άξονα FANUC και είναι συμβατό με τις γενιές CNC FANUC 0, 6, 10, 11, 15, 16i, 18i, 21i και 30i/31i/32i. Αυτό που δεν υποστηρίζει είναι ο έλεγχος περιγράμματος Cs (που απαιτεί Τύπο 4 και αισθητήρα υψηλής ανάλυσης) και ορισμένες προηγμένες λειτουργίες συγχρονισμού πολλαπλών αξόνων. Για τους περισσότερους οδηγούς άξονα κέντρων κατεργασίας, η δυνατότητα Τύπου 1 είναι ακριβώς αυτό που απαιτεί η εφαρμογή, και η προδιαγραφή ενός πιο σύνθετου τύπου διεπαφής θα προσέθετε κόστος χωρίς λειτουργικό όφελος.

Ε4: Ο συναγερμός AL-09 (Υπερθέρμανση Ημιαγωγών Ισχύος) εμφανίζεται συνεχώς σε αυτήν την ενότητα. Τι πρέπει να ελεγχθεί πρώτα;

Το A06B-6088-H226#H500 βασίζεται τόσο σε έναν εξωτερικό ανεμιστήρα 12mm (A90L-0001-0335/B) όσο και σε έναν εσωτερικό ανεμιστήρα ψύξης 60mm (A90L-0001-0422) για να διατηρεί την ψύκτρα IGBT εντός των ορίων θερμοκρασίας. Η βλάβη του ανεμιστήρα είναι η πιο συχνή αιτία του AL-09, και και οι δύο ανεμιστήρες πρέπει να ελεγχθούν αμέσως — επιβεβαιώνοντας ότι περιστρέφονται ελεύθερα, με τη σωστή ταχύτητα, και ότι οι λεπίδες του ανεμιστήρα και οι αεραγωγοί δεν είναι φραγμένοι από συσσωρευμένα γρέζια ή υπολείμματα ομίχλης ψυκτικού. Η θερμοκρασία περιβάλλοντος του ντουλαπιού και η ροή αέρα μέσω της στοίβας του οδηγού είναι δευτερεύοντες έλεγχοι. Εάν και οι δύο ανεμιστήρες επιβεβαιωθούν ως λειτουργικοί και ο συναγερμός επιμένει, η αυξημένη θερμοκρασία περιβάλλοντος στο ηλεκτρικό ντουλάπι ή ένα μερικώς βραχυκυκλωμένο φορτίο που αυξάνει την διάχυση ισχύος μπορεί να είναι η αιτία. Η προληπτική αντικατάσταση ανεμιστήρα σε προγραμματισμένη βάση — συνήθως κάθε δύο έως τρία χρόνια έντονης λειτουργίας — είναι τυπική προληπτική συντήρηση για τους οδηγούς άξονα ενότητας Alpha.

Ε5: Η έκδοση #H500 του H226 είναι διαθέσιμη καινούργια, ή μόνο ως ανακατασκευασμένες/επισκευασμένες μονάδες;

Η σειρά A06B-6088 Alpha είναι μια ώριμη γραμμή προϊόντων, και η εργοστασιακή παραγωγή καινούργιων μονάδων του H226#H500 δεν είναι αξιόπιστα διαθέσιμη μέσω των κανονικών καναλιών διανομής. Η αγορά προμηθείας αποτελείται από ανακατασκευασμένες μονάδες που επεξεργάζονται από κέντρα επισκευής ειδικών της FANUC, μονάδες παλαιού-νέου αποθέματος από εξουσιοδοτημένους διανομείς που έχουν διατηρήσει απόθεμα, και δοκιμασμένες μεταχειρισμένες μονάδες που έχουν αφαιρεθεί από αποχαρακτηρισμένα μηχανήματα. Αξιόπιστοι ειδικοί επισκευών της FANUC δοκιμάζουν αυτές τις ενότητες σε πραγματικούς κινητήρες άξονα FANUC και CNC χειριστήρια — όχι μόνο σε πάγκους τροφοδοσίας — για να επαληθεύσουν την απόδοση υπό τις θερμικές και ηλεκτρικές συνθήκες πραγματικής λειτουργίας. Κατά την προμήθεια αντικατάστασης, η επιβεβαίωση της μεθόδου δοκιμής και των όρων εγγύησης από τον προμηθευτή είναι η κατάλληλη επιμέλεια πριν από την αγορά. Οι παραλλαγές #H501 και #500CS κυκλοφορούν επίσης στην αγορά, και η επιβεβαίωση ότι το ακριβές επίθημα ταιριάζει με το πρωτότυπο πριν από την παραλαβή είναι απαραίτητη.
