Μονάδα ενισχυτή σπινέλου A06B-6088-H222#H500 A06B6088H222#H500 A06B-6088-H222/H500

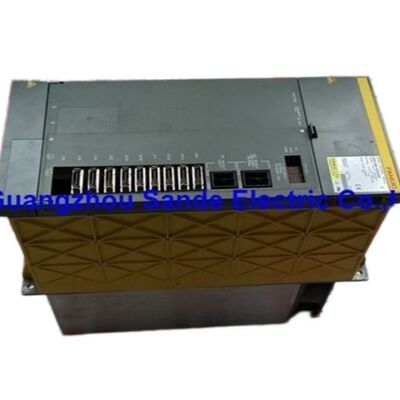

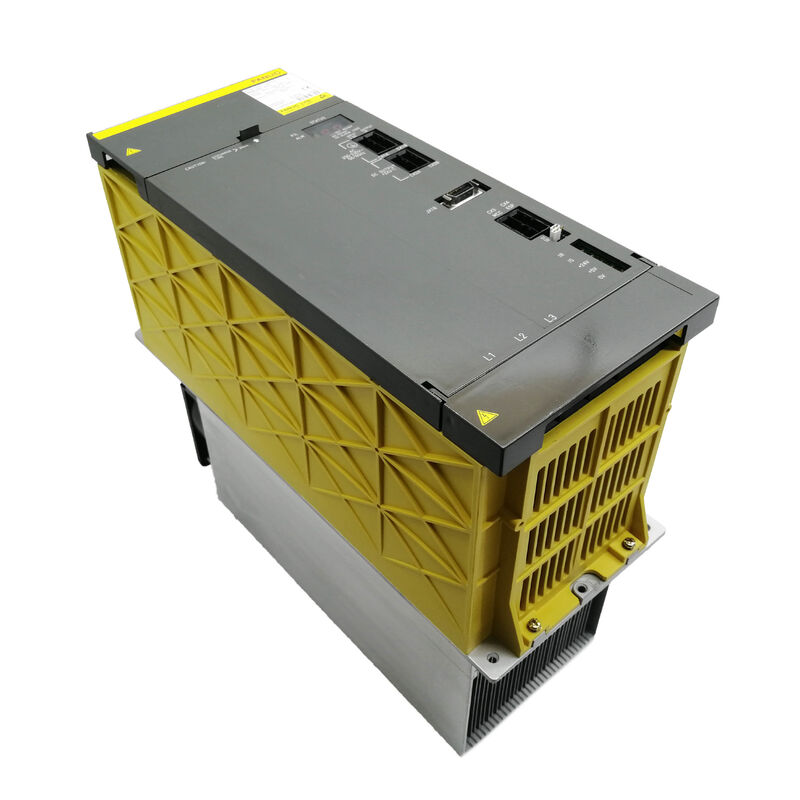

Μονάδα Ενισχυτή Ατράκτου FANUC A06B-6088-H222#H500 Alpha

SPM-22 | 25,2 kW | Διεπαφή Τύπου 1 | Είσοδος 283–325 VDC | Έξοδος 230 VAC / 95A | Άτρακτος Alpha aP40 / Μοντέλο 22 | Σειρά 200V | Εσωτερικές πλακέτες PCB: A16B-2202-0432 + A20B-1006-0481

Η Μονάδα Οδήγησης που Λειτουργεί την Άτρακτο

Στην αλυσίδα υλικού μεταξύ του ελέγχου CNC και μιας ατράκτου κοπής, η μονάδα ενισχυτή ατράκτου κατέχει την πιο απαιτητική θέση. Λαμβάνει ισχύ DC bus από τη μονάδα τροφοδοσίας, τη μετατρέπει σε ακριβώς ρυθμιζόμενο τριφασικό AC στη ζητούμενη συχνότητα και ρεύμα, και την παραδίδει στον κινητήρα ατράκτου σε όποια ταχύτητα έχει ζητήσει ο έλεγχος — είτε πρόκειται για αργές 200 σ.α.λ. για μια διέλευση σπειρώματος είτε για μια τελική διέλευση πλήρους ταχύτητας 8.000 σ.α.λ. Όλα όσα ορίζουν την απόδοση της ατράκτου: επιτάχυνση σε ταχύτητα, ακρίβεια ταχύτητας υπό μεταβαλλόμενα φορτία κοπής, ακρίβεια στάσης προσανατολισμού και ροπή στον άξονα του κινητήρα — περνούν μέσα από αυτήν τη μονάδα.

Το FANUC A06B-6088-H222#H500 είναι η παραλλαγή SPM-22 της σειράς A06B-6088 Alpha: ένας ενισχυτής ατράκτου με ονομαστική ισχύ 25,2 kW, διεπαφή Τύπου 1 για συστήματα AC 200V, σχεδιασμένος να οδηγεί τους κινητήρες ατράκτου AC Alpha aP40 και Model 22 της FANUC. Είναι μία από τις πιο ευρέως διαδεδομένες μονάδες οδήγησης ατράκτου στην οικογένεια μονάδων FANUC Alpha, και τα μηχανήματα που τη χρησιμοποιούν — κέντρα κατεργασιών, κέντρα περιστροφής και φρέζες από την περίοδο παραγωγής της εποχής Alpha — παραμένουν ενεργά στα εργαστήρια παγκοσμίως.

Τεχνικές Προδιαγραφές

Η Οικογένεια Μονάδων FANUC Alpha: Πού Βρίσκεται το H222

Το σύστημα μονάδων οδήγησης Alpha της FANUC οργανώνει τους ενισχυτές ατράκτου με βάση την ονομαστική τους ισχύ εξόδου, με κάθε "αριθμό Η" στον αριθμό εξαρτήματος να αντιστοιχεί στην κατηγορία ισχύος. Η σειρά A06B-6088 καλύπτει όλο το φάσμα των μονάδων ατράκτου Alpha 200V — από μικρότερες μονάδες έως το SPM-22 (ονομασία 22 kW, πραγματική ονομαστική ισχύς 25,2 kW) έως μεγαλύτερες μονάδες στην ίδια μορφή τοποθέτησης σε ντουλάπι.

Εντός αυτής της οικογένειας, το H222 είναι η μονάδα οδήγησης για κινητήρες ατράκτου στην κατηγορία κινητήρων 15–22 kW. Βρίσκεται συχνά να οδηγεί τον κινητήρα ατράκτου aP40 — έναν κινητήρα ατράκτου AC υψηλής απόδοσης της σειράς Alpha που εμφανίζεται σε μια ευρεία γκάμα κέντρων κατεργασιών από Ιάπωνες, Γερμανούς και Ταϊβανέζους κατασκευαστές μηχανών. Μεγαλύτεροι κινητήρες ατράκτου απαιτούν αναβάθμιση σε H226 (SPM-26) ή H230 (SPM-30). μικρότερες απαιτήσεις κινητήρα ατράκτου καλύπτονται από τα H215 (SPM-15) ή H211 (SPM-11).

Όλες αυτές οι μονάδες μοιράζονται την ίδια φυσική μορφή υποδοχής ντουλαπιού και διάταξη σύνδεσης DC bus, η οποία είναι μέρος αυτού που καθιστά το σύστημα μονάδων Alpha πρακτικό για τους κατασκευαστές μηχανών — η μονάδα τροφοδοσίας τροφοδοτεί το DC bus, οι μονάδες ενισχυτών σερβο και οι μονάδες ενισχυτών ατράκτου αντλούν από αυτό το bus, και ολόκληρη η στοίβα οδήγησης ταιριάζει σε μια τυποποιημένη διάταξη περιβλήματος.

Διεπαφή Τύπου 1: Τι Σημαίνει για την Ενσωμάτωση Συστήματος

Το επίθημα #H500 σε αυτήν τη μονάδα την αναγνωρίζει ως μονάδα διεπαφής Τύπου 1. Η FANUC ταξινομεί τις μονάδες ενισχυτή ατράκτου Alpha σε τέσσερις τύπους διεπαφής (1 έως 4), με κάθε τύπο να υποστηρίζει προοδευτικά πιο προηγμένες λειτουργίες ατράκτου:

Τύπος 1 — η παραλλαγή που χρησιμοποιείται στο H222#H500 — είναι η θεμελιώδης διεπαφή. Υποστηρίζει τις τυπικές λειτουργίες ελέγχου ατράκτου που απαιτούνται από την πλειονότητα των εφαρμογών κέντρων κατεργασιών: έλεγχος μεταβλητής ταχύτητας, προσανατολισμός ατράκτου (M19), αλλαγή επιλογής ταχυτήτων, συγχρονισμός ατράκτου σε βασικές διαμορφώσεις και ανάδραση ταχύτητας/θέσης στο CNC. Η διεπαφή Τύπου 1 επικοινωνεί μέσω της σειριακής σύνδεσης μεταξύ του CNC και του SPM και είναι συμβατή με τις οικογένειες ελέγχου CNC FANUC 0i, 6, 10, 11, 15, 16i, 18i και 21i που ήταν τρέχουσες κατά την ανάπτυξη αυτής της γενιάς μονάδων.

Αυτό που δεν υποστηρίζει ο Τύπος 1 είναι ο προηγμένος έλεγχος περιγράμματος Cs (που απαιτεί Τύπο 4 και μαγνητικό αισθητήρα υψηλής ανάλυσης), και ορισμένες εξειδικευμένες λειτουργίες συγχρονισμού. Για τη συντριπτική πλειονότητα των κάθετων και οριζόντιων κέντρων κατεργασιών όπου χρησιμοποιείται αυτή η μονάδα, η δυνατότητα Τύπου 1 είναι ό,τι απαιτεί η εφαρμογή.

Η σημασία για τη συντήρηση: κατά την αντικατάσταση ενός H222#H500, η μονάδα αντικατάστασης πρέπει επίσης να είναι Τύπου 1 (επίθημα #H500, #H501 ή #H508) — μια παραλλαγή Τύπου 3 ή Τύπου 4 δεν μπορεί να αντικατασταθεί ακόμη και αν η ονομαστική ισχύς και ο κινητήρας ταιριάζουν, επειδή η σύνδεση διεπαφής και το λογισμικό είναι θεμελιωδώς διαφορετικά.

Εσωτερικές πλακέτες PCB: Οι Δύο Πλακέτες που Ορίζουν τη Μονάδα

Σε αντίθεση με μια μονολιθική μονάδα οδήγησης ισχύος, το A06B-6088-H222#H500 είναι κατασκευασμένο γύρω από δύο κύριες πλακέτες PCB των οποίων οι λειτουργίες είναι διακριτές:

Πλακέτα Ελέγχου (A16B-2202-0432 ή A16B-2203-033x): Αυτή η πλακέτα χειρίζεται την ευφυΐα της μονάδας οδήγησης ατράκτου — σειριακή επικοινωνία με το CNC, υπολογισμός βρόχου ταχύτητας και θέσης, δημιουργία εντολής ρεύματος, παρακολούθηση και αναφορά συναγερμών μέσω της οθόνης 7 τμημάτων στην πρόσοψη, και όλη η αποθήκευση παραμέτρων. Όταν συμβαίνει ένας συναγερμός ατράκτου που σχετίζεται με το λογισμικό ή την επικοινωνία (συναγερμοί στην περιοχή AL-13 έως AL-28), αυτή είναι συνήθως η πλακέτα που εξετάζεται.

Πλακέτα Ισχύος (A20B-1006-0481 ή A20B-1006-0487): Αυτή η πλακέτα διαχειρίζεται την πραγματική μετατροπή ισχύος — τα κυκλώματα οδήγησης πύλης IGBT, την παρακολούθηση του συνδέσμου DC, την ανίχνευση ρεύματος και τη σύνδεση μεταξύ των εντολών ρεύματος της πλακέτας ελέγχου και του σταδίου ισχύος που οδηγεί τον κινητήρα. Ο συναγερμός 12 (υπερβολικό ρεύμα συνδέσμου DC) και ο συναγερμός 30 (κύκλωμα ισχύος υπερβολικού ρεύματος) υποδεικνύουν την πλακέτα ισχύος και τους σχετικούς τρανζίστορ IGBT.

Οι ειδικοί της FANUC και τα αξιόπιστα κέντρα επισκευής χειρίζονται αυτές τις πλακέτες ως μη διαχωρίσιμα υπο-εξαρτήματα της πλήρους μονάδας — δεν πωλούνται ή αντικαθίστανται ανεξάρτητα. Η μονάδα επισκευάζεται ως μονάδα.

Το Επίθημα #H500 και η Συμβατότητα Έκδοσης Λογισμικού

Το επίθημα μετά τον αριθμό δίεσης στους αριθμούς εξαρτημάτων της FANUC για τους ενισχυτές ατράκτου κωδικοποιεί την έκδοση λογισμικού που είναι εγκατεστημένη στην πλακέτα ελέγχου. Για την οικογένεια H222, οι τεκμηριωμένες εκδόσεις Τύπου 1 είναι:

• #H500 — η αρχική έκδοση λογισμικού παραγωγής, η πιο κοινή στην εγκατεστημένη βάση
• #H501 — μια αναθεωρημένη έκδοση λογισμικού με ενημερώσεις σε ορισμένες παραμέτρους ελέγχου
• #H508 — μια περαιτέρω αναθεώρηση λογισμικού

Αυτές οι εκδόσεις λογισμικού είναι μη εναλλάξιμες. Ένα μηχάνημα που αρχικά τέθηκε σε λειτουργία με H222#H500 έχει τις παραμέτρους της ατράκτου και τη διαμόρφωση της διεπαφής CNC του προσαρμοσμένες σε αυτήν την έκδοση λογισμικού. Η εγκατάσταση ενός H222#H501 ως άμεση αντικατάσταση απαιτεί επαλήθευση παραμέτρων και μπορεί να απαιτήσει προσαρμογή των παραμέτρων ρύθμισης της ατράκτου κατά την επαναλειτουργία. Οι ειδικοί της FANUC συμβουλεύουν ομοιόμορφα την αναγραφή του ακριβούς επιθήματος κατά την παραγγελία μιας αντικατάστασης και την επαλήθευση του επιθήματος σε οποιαδήποτε μονάδα ληφθεί πριν από την εγκατάσταση.

Η παραλλαγή #500CS εμφανίζεται επίσης σε ορισμένες λίστες προμηθευτών — αυτή είναι μια ειδική παραλλαγή προδιαγραφών και πρέπει να αντιμετωπίζεται ξεχωριστά από το τυπικό H500.

Συνήθεις Κωδικοί Συναγερμού και η Διαγνωστική τους Κατεύθυνση

Η οθόνη LED 7 τμημάτων στην πρόσοψη του A06B-6088-H222#H500 εμφανίζει κωδικούς συναγερμού δύο ψηφίων όταν συμβεί ένα σφάλμα. Οι πιο συχνά συναντώμενοι στο πεδίο:

AL-03 (Ασφάλεια Συνδέσμου DC Εξερραγμένη) και AL-04 (Ασφάλεια Εισόδου Εξερραγμένη): Συχνά προκαλούνται από σφάλματα φάσης-προς-φάση ή φάσης-προς-γείωση στον κινητήρα ατράκτου. Η τυπική διάγνωση είναι η αποσύνδεση των καλωδίων τροφοδοσίας κινητήρα U/V/W και ο έλεγχος μόνωσης σε μεγαόμ έναντι PE πριν από την καταδίκη της μονάδας οδήγησης.

AL-09 (Υπερθέρμανση Ημιαγωγού Ισχύος) και AL-56 (Εσωτερικός Ανεμιστήρας Ψύξης Σταμάτησε): Αυτά υποδεικνύουν προβλήματα στο σύστημα ψύξης — ένας ελαττωματικός εξωτερικός ανεμιστήρας 12mm ή ένας μπλοκαρισμένος/ελαττωματικός εσωτερικός ανεμιστήρας 60mm. Και οι δύο ανεμιστήρες είναι αντικαταστάσιμα εξαρτήματα και είναι ο πρώτος έλεγχος όταν εμφανίζονται αυτοί οι συναγερμοί.

AL-12 (Υπερβολικό Ρεύμα Συνδέσμου DC) και AL-30 (Υπερβολικό Ρεύμα Κυκλώματος Ισχύος): Αυτοί είναι οι πιο σοβαροί συναγερμοί, που υποδεικνύουν καταπόνηση ή βλάβη τρανζίστορ IGBT. Η διαγνωστική ακολουθία που τεκμηριώνεται από ειδικούς της FANUC ξεκινά με την αποσύνδεση των καλωδίων του κινητήρα και την εντολή στην άτρακτο — εάν το AL-12 επιμένει χωρίς να είναι συνδεδεμένος ο κινητήρας, οι μονάδες IGBT στο στάδιο ισχύος είναι πιθανότατα η βλάβη.

AL-24 / AL-25 (Σφάλμα/Διακοπή Σειριακής Μεταφοράς): Σφάλμα επικοινωνίας μεταξύ του CNC και του SPM. Η διάγνωση ξεκινά από το καλώδιο και τον σύνδεσμο μεταξύ της μονάδας ελέγχου CNC και του ενισχυτή ατράκτου, και επεκτείνεται στην πλακέτα ελέγχου.

Συχνές Ερωτήσεις

Ε1: Μπορεί το A06B-6088-H222#H501 να χρησιμοποιηθεί ως άμεση αντικατάσταση του #H500, ή πρέπει το επίθημα να ταιριάζει ακριβώς;

Τα επιθήματα #H500 και #H501 δηλώνουν διαφορετικές εκδόσεις λογισμικού στην πλακέτα ελέγχου. Ενώ και οι δύο είναι μονάδες διεπαφής Τύπου 1 με πανομοιότυπες ονομαστικές ισχύος υλικού, οι διαφορές λογισμικού μπορούν να επηρεάσουν τη συμβατότητα παραμέτρων ατράκτου και τη συμπεριφορά ρύθμισης στο CNC. Οι ειδικοί συντήρησης της FANUC συμβουλεύουν σταθερά την ακριβή αντιστοίχιση του επιθήματος κατά την προμήθεια μιας αντικατάστασης, ιδιαίτερα για μια επείγουσα αντικατάσταση όπου δεν υπάρχει χρόνος για επαλήθευση παραμέτρων. Σε ένα πλαίσιο προγραμματισμένης συντήρησης όπου ένας ειδικός μπορεί να επιθεωρήσει και να επαληθεύσει όλες τις παραμέτρους ατράκτου κατά την επαναλειτουργία, η μετάβαση από #H500 σε #H501 είναι δυνατή, αλλά απαιτεί επιβεβαίωση ότι όλες οι ρυθμίσεις παραμέτρων είναι σωστές για τη νέα έκδοση λογισμικού. Ποτέ μην υποθέτετε ότι οι δύο είναι εναλλάξιμες plug-and-play χωρίς επαλήθευση παραμέτρων.

Ε2: Ποιοι κινητήρες ατράκτου είναι συμβατοί με το A06B-6088-H222#H500;

Αυτή η μονάδα προδιαγράφηκε για τους κινητήρες ατράκτου AC FANUC Alpha aP40 και Alpha Model 22, οι οποίοι χρησιμοποιούν τυπική ανάδραση αισθητήρα Alpha (αισθητήρας τύπου M ή MZ). Η ονομαστική ισχύς 25,2 kW καλύπτει τις συνεχείς απαιτήσεις ισχύος αυτών των παραλλαγών κινητήρων ατράκτου σε τυπικές εφαρμογές κέντρων κατεργασιών. Η χρήση του H222 με κινητήρες εκτός αυτής της προδιαγραφής — είτε σημαντικά μικρότερους κινητήρες, που κινδυνεύουν από αστάθεια ελέγχου λόγω αναντιστοιχίας παραμέτρων, είτε μεγαλύτερους κινητήρες που υπερβαίνουν την ονομαστική τιμή ρεύματος 95Α της μονάδας — δεν υποστηρίζεται και μπορεί να οδηγήσει σε ζημιά στον ενισχυτή, στον κινητήρα ή και στα δύο. Τα δεδομένα παραμέτρων του κινητήρα αποθηκεύονται στο NVRAM του ενισχυτή ατράκτου και πρέπει να ταιριάζουν με τον πραγματικό συνδεδεμένο κινητήρα.

Ε3: Η μονάδα εμφανίζει AL-12 με τον κινητήρα ατράκτου αποσυνδεδεμένο. Τι υποδεικνύει αυτό;

Ο συναγερμός 12 (Υπερβολικό Ρεύμα Συνδέσμου DC) με τα καλώδια του κινητήρα αποσυνδεδεμένα από τους ακροδέκτες U/V/W σημαίνει ότι η συνθήκη υπερβολικού ρεύματος συμβαίνει εντός του ίδιου του ενισχυτή, όχι στο κύκλωμα του κινητήρα. Αυτό υποδεικνύει βλάβη των τρανζίστορ ισχύος IGBT στο στάδιο ισχύος — οι μονάδες που εκτελούν την πραγματική μετατροπή DC σε AC. Η βλάβη IGBT σε μονάδες οδήγησης ατράκτου προκαλείται συνήθως από συσσωρευμένη θερμική καταπόνηση από υποβάθμιση του συστήματος ψύξης, βραχυκυκλώματα από την πλευρά του κινητήρα που καταπόνησαν τα τρανζίστορ πριν λειτουργήσει η προστατευτική ασφάλεια, ή απλώς από υποβάθμιση σχετιζόμενη με την ηλικία. Αυτή η συνθήκη σφάλματος γενικά απαιτεί επισκευή σε επίπεδο εξαρτήματος της πλακέτας ισχύος από ένα εξειδικευμένο κέντρο επισκευής μονάδων οδήγησης FANUC, αντικαθιστώντας τις μονάδες IGBT και ελέγχοντας το κύκλωμα οδήγησης πύλης.

Ε4: Ποια είναι η πρακτική διαφορά μεταξύ του A06B-6088-H222 και του A06B-6088-H222 στην σειρά 400V HV;

Η σειρά A06B-6088 είναι αποκλειστικά κλάσης 200V (τάση εισόδου συνδέσμου DC 283–325V, προερχόμενη από τριφασικό τροφοδοτικό AC 200–230V). Οι ενισχυτές ατράκτου Alpha κλάσης 400V φέρουν διαφορετικά προθέματα αριθμών εξαρτημάτων στις σειρές A06B-6102 ή A06B-6111, με "HV" στην ονομασία τους και τάσεις DC bus στην περιοχή 500–700V. Οι δύο σειρές δεν είναι εναλλάξιμες — απαιτούν διαφορετικές μονάδες τροφοδοσίας, διαφορετικές παραλλαγές κινητήρων ονομαστικής ισχύος για την αντίστοιχη κλάση τάσης και διαφορετική καλωδίωση ντουλαπιού. Εάν ένα μηχάνημα λειτουργεί με τροφοδοτικό AC 400V και χρησιμοποιεί σύστημα ατράκτου Alpha HV, το A06B-6088-H222#H500 είναι εντελώς λάθος μονάδα. Επιβεβαιώστε την τάση τροφοδοσίας του μηχανήματος και τον τύπο της μονάδας τροφοδοσίας πριν από την προδιαγραφή οποιουδήποτε ενισχυτή ατράκτου Alpha.

Ε5: Ποιες είναι οι συνιστώμενες ενέργειες προληπτικής συντήρησης για αυτήν τη μονάδα για την αποφυγή απρογραμμάτιστων βλαβών;

Τα δύο πιο κρίσιμα στοιχεία συντήρησης είναι οι ανεμιστήρες ψύξης. Ο εξωτερικός ανεμιστήρας 12mm (A90L-0001-0335/B) και ο εσωτερικός ανεμιστήρας 60mm (A90L-0001-0422) υπόκεινται σε φθορά με τις ώρες λειτουργίας, και η βλάβη του ανεμιστήρα οδηγεί άμεσα σε συναγερμούς θερμοκρασίας και τελικά σε ζημιά των IGBT από υπερθέρμανση. Η προληπτική αντικατάσταση ανεμιστήρων σε προγραμματισμένη βάση — συνήθως κάθε 2–3 χρόνια βαριάς λειτουργίας, ή σε οποιοδήποτε σημάδι μειωμένης ροής αέρα ή αφύσικου θορύβου — είναι τυπική πρακτική στα τμήματα συντήρησης εργαλειομηχανών. Πέρα από τους ανεμιστήρες, η περιοδική επιθεώρηση της διαδρομής εξαερισμού της μονάδας για συσσωρευμένα μεταλλικά ρινίσματα ή μόλυνση από υδρατμούς ψυκτικού, ο έλεγχος όλων των συνδέσεων ακροδεκτών DC bus και τροφοδοσίας κινητήρα για διάβρωση ή χαλάρωση, και η επιθεώρηση των συνδέσεων καλωδίων κωδικοποιητή/αισθητήρα είναι τα άλλα τακτικά στοιχεία. Όταν μια μονάδα οδήγησης έχει αποθηκευτεί, θα πρέπει να τροφοδοτείται σταδιακά εάν είναι δυνατόν, καθώς οι ηλεκτρολυτικοί πυκνωτές σε μονάδες που έχουν αποθηκευτεί για μεγάλο χρονικό διάστημα μπορούν να αναπτύξουν προβλήματα ρεύματος διαρροής που εκδηλώνονται ως ανωμαλίες DC bus κατά την πρώτη τροφοδοσία.
