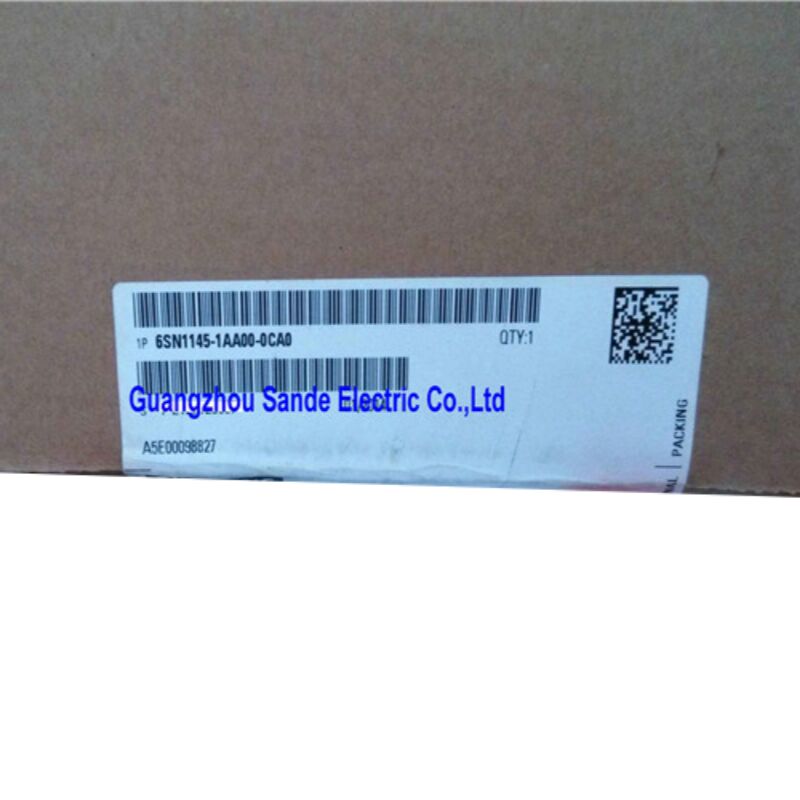

Siemens 6SN1145-1AA00-0CA0 SIMODRIVE 611 Ενότητα εισόδου, 28/50 kW, μη ρυθμιζόμενη, εσωτερική ψύξη

Τι κάνει στην πραγματικότητα αυτή η ενότητα

Πριν μπείτε στις προδιαγραφές, αξίζει να ξεκαθαρίσουμε τον ρόλο που παίζει αυτό το συστατικό, επειδή "μονάδα εισόδου" είναι ένας όρος που σημαίνει διαφορετικά πράγματα σε διαφορετικά συστήματα κίνησης.

Στην αρχιτεκτονική SIMODRIVE 611, η μονάδα τροφοδοσίας είναι η πρώτη μονάδα στην ομάδα κίνησης.και κάνει μια κρίσιμη δουλειάΧωρίς μια σωστά ονομαστική, λειτουργική ενότητα τροφοδοσίας, η ενσωματωμένη ενέργεια δεν μπορεί να χρησιμοποιηθεί.καμία από τις τροφοδοσίες άξονα δεν λειτουργείΑυτό κάνει τοΕιδικά για την κατασκευή οχημάτων με κινητήρατο θεμέλιο ολόκληρου του καναπέ SIMODRIVE 611 όχι περιφερειακό στοιχείο, αλλά την κεντρική πηγή ενέργειας.

Η συγκεκριμένη παραλλαγή είναι ημη ρυθμιζόμενος τύπος (UI), με βαθμολογία28 kW συνεχής / 50 kW κορυφή, μεεσωτερική απώλεια θερμότηταςκαι τη συμβατότητα τόσο με τηνΟδηγός SIMODRIVE 611A(αναλογικό) καιSIMODRIVE 611D(ψηφιακά) οδηγούν οικογένειες.

Τεχνικές προδιαγραφές

Ανεξέλεγκτη πρόσληψη ∙ Κατανοώντας τη διαφορά

Η πλατφόρμα SIMODRIVE 611 προσφέρει δύο τύπους μονάδων τροφοδοσίας και η διαφορά μεταξύ τους έχει πραγματικές επιπτώσεις στη συμπεριφορά του συστήματος.

Μη ρυθμιζόμενη τροφήΟ τύπος αυτής της μονάδας παράγει μια τάση συνεχούς ρεύματος που είναι άμεσα ανάλογη με τη τάση του εισερχόμενου δικτύου.35 φορές την τάση τροφοδοσίαςΑν η τάση του δικτύου κυμαίνεται, το δίκτυο συνεχούς ρεύματος κυμαίνεται μαζί του.Η αναγεννητική ενέργεια ρέει πίσω στο λεωφορείο συνεχούς ρεύματος και αυξάνει την τάση του λεωφορείουΕάν κανένας άλλος άξονας δεν μπορεί να απορροφήσει την ενέργεια αυτή την ίδια στιγμή, πρέπει να χρησιμοποιηθεί μια μονάδα αντίστασης πέδησης για την πρόληψη σφαλμάτων υπερτάσης.

Ρυθμισμένη τροφοδοσία / αναγέννηση (I/R)οι μονάδες ∙ διαφορετικής οικογένειας προϊόντων ∙ χρησιμοποιούν ενεργό έλεγχο για να διατηρούν σταθερή την τάση της συνεχούς διαδρομής και μπορούν να επιστρέφουν την ενεργειακή ενέργεια ανάκτησης πέδησης στο δίκτυο τροφοδοσίας.Κοστίζουν περισσότερο και απαιτούν πρόσθετα εξαρτήματα γραμμής, αλλά εξαλείφουν την ανάγκη για αντίσταση πέδησης σε πολλές εφαρμογές.

Για το 6SN1145-1AA00-0CA0, ο μη ρυθμιζόμενος σχεδιασμός είναι εντελώς κατάλληλος όταν η ομάδα κίνησης ενεργοποιεί κινητήρες που σταματούν ή όταν μια μονάδα πέδησης χειρίζεται την ενέργεια επιβράδυνσης.Πολλές μηχανές εργαλείων παραγωγής εμπίπτουν σε αυτή την κατηγορία, και το απλούστερο κύκλωμα της ενότητας UI είναι εγγενώς πιο ανθεκτικό με την πάροδο του χρόνου.

Διαμόρφωση συστήματος ∆ορυφόρος

Η ομάδα κίνησης SIMODRIVE 611 είναι συναρμολογημένη σε κοινή σιδηροτροχιά, με τις ενότητες να μοιράζονται το DC bus μέσω της διασύνδεσής τους με το backplane.αριστερή θέσηΣτην δεξιά πλευρά του είναι το πλαίσιο NCU (εάν υπάρχει), ακολουθούμενο από τις μονάδες κίνησης σπινθήρων που είναι διατεταγμένες αριστερά προς τα δεξιά με φθίνουσα σειρά ρεύματος,στη συνέχεια τροφοδοτούν τις μονάδες άξονα με την ίδια κατακόρυφη σειρά.

Η ενότητα τροφοδοσίας περιέχει επίσηςκύκλος επαφής με το δίκτυοΌταν τα σήματα ενεργοποίησης ικανοποιούνται και το σύστημα είναι έτοιμο να λειτουργήσει, η μονάδα τροφοδοσίας κλείνει εσωτερικά τον επαγωγό του δικτύου, συνδέοντας το συνεχές δίκτυο με την διορθωμένη παροχή.Αυτή η διαδοχική ενεργοποίηση είναι αυτό που επιτρέπει σε ολόκληρη την ομάδα κίνησης να ενεργοποιηθεί με ασφάλεια και να απενεργοποιηθεί ως μια ενιαία μονάδα από το CNC έλεγχο.

Για μια μονάδα 28/50 kW,το συνολικό φορτίο της συνδεδεμένης συνεχούς ρεύματος ̇ που υπολογίζεται ως το άθροισμα όλων των απαιτήσεων της μονάδας ισχύος λαμβάνοντας υπόψη τον κύκλο εργασίας και τον συντελεστή σύμπραξης ̇ πρέπει να παραμένει εντός της ονομαστικής ικανότητας της μονάδαςΗ υπέρβαση αυτής της προδιαγραφής οδηγεί σε σφάλματα υπερεύματος στο στάδιο τροφοδοσίας και όχι στις μεμονωμένες μονάδες ισχύος.που μπορεί να προκαλέσει σύγχυση στην διάγνωση σφάλματος εάν το σύστημα δεν είχε το σωστό μέγεθος κατά την έναρξη λειτουργίας.

Εσωτερική ψύξη

Το προσάρτημα "0CA0" στον αριθμό αυτού του εξαρτήματος προσδιορίζει τοεσωτερική ψύξηΑυτό σημαίνει ότι ο απορροφητής θερμότητας της μονάδας βρίσκεται εξ ολοκλήρου μέσα στο περίβλημα του ντουλαπιού, εξαλείφοντας την απώλεια θερμότητας στον εσωτερικό όγκο αέρα του ντουλαπιού.

Οι συνέπειες για τον σχεδιασμό του ντουλάπι είναι απλές: το περίβλημα πρέπει να αερίζεται επαρκώς για να αποφεύγεται η συσσώρευση θερμότητας.και το μέγεθος του ανεμιστήρα του ντουλαπιού πρέπει να λαμβάνει υπόψη αυτό μαζί με τη θερμότητα από τις συνδεδεμένες μονάδες ισχύοςΗ Siemens δημοσίευσε κατευθυντήριες γραμμές θερμικού σχεδιασμού στο εγχειρίδιο διαμόρφωσης SIMODRIVE 611 για ακριβώς αυτόν τον υπολογισμό.

Η εναλλακτική διαμόρφωση ψύξης, όπου ο απορροφητής θερμότητας προεξέχει μέσα από ένα τεμαχίο στο πίσω πάνελ, μειώνει το θερμικό φορτίο στο εσωτερικό του ντουλάπι, αλλά απαιτεί πιο περίπλοκη μηχανική εγκατάσταση.Η εσωτερική παραλλαγή ψύξης προτιμάται γενικά όταν η τροποποίηση του ντουλάπιτος είναι περιορισμένη ή όταν το περιβάλλον εγκατάστασης δυσχεραίνει την πρόσβαση στο πίσω πάνελ.

Τυπικές εφαρμογές μηχανών

Η ονομαστική ισχύς 28/50 kW τοποθετεί το 6SN1145-1AA00-0CA0 στο μεσαίο εύρος της σειράς τροφοδοσίας SIMODRIVE 611 ∙ αρκετά μεγάλο για να υποστηρίξει κέντρα επεξεργασίας πολλαπλών αξόνων με πλήρους μεγέθους τροφοδοσίες σπινδέλων,Αρκετά συμπαγές ώστε η ομάδα κίνησης να μην μεγαλώνει πέρα από τις διαχειρίσιμες διαστάσεις του ντουλάπιουΟι κοινές εφαρμογές περιλαμβάνουν:

• Κέντρα επεξεργασίας CNCμε έναν άξονα σπινδύλου και τρεις έως πέντε άξονες τροφοδοσίας
• Κέντρα στροφής και στροφείαμε σέρβο πύργο, στροφή και άξονα C
• Μηχανές άλεσηςπου απαιτούν πολλαπλούς συντονισμένους άξονες τροφοδοσίας
• Μηχανές κοπής και στρογγυλοποίησης εργαλείωνπου εκτελούν τα χειριστήρια SINUMERIK 840D ή 810D
• Μηχανές τρύπησης και φρένασηςσε αεροδιαστημικά και βαριά μηχανικά περιβάλλοντα

Η διπλή συμβατότητα τόσο με τα συστήματα 611A (αναλογικά) όσο και με τα συστήματα 611D (ψηφιακά) δίνει σε αυτό το μοντέλο ένα ασυνήθιστα ευρύ αποτύπωμα σε ολόκληρη την εγκατεστημένη βάση των μηχανημάτων εργαλείων που είναι εξοπλισμένα με SIMODRIVE.

Σχέσεις προμηθειών

Αυτό το μέρος φέρνειδιακοπή παραγωγής / ανταλλακτικόΗ Siemens έχει μεταβεί σε νέα σχέδια μηχανημάτων για την πλατφόρμα SINAMICS S120,αλλά η SIMODRIVE 611 εγκατεστημένη βάση παραμένει τεράστια, και οι μονάδες αντικατάστασης εξακολουθούν να εμπορεύονται ενεργά μέσω ειδικών προμηθευτών βιομηχανικού αυτοματισμού.

Κατά την προμήθεια του 6SN1145-1AA00-0CA0, η βασική διάκριση που πρέπει να γίνει είναι μεταξύ:

• Νέο-παλαιό απόθεμα (NOS): Πρωτότυπες μονάδες Siemens σε σφραγισμένες συσκευασίες, που συνήθως έχουν σημαντική πριμοδότηση, αλλά προσφέρουν πλήρη εμπιστοσύνη στην ηλικία και την κατάσταση των εξαρτημάτων
• Ανακαινισμένες / ανταλλακτικές μονάδες: Επαγγελματικά δοκιμασμένες και ανακαινισμένες μονάδες, κατάλληλες για τις περισσότερες εφαρμογές συντήρησης, όταν προέρχονται από αξιόπιστους ειδικούς που δοκιμάζουν σε δοκιμαστικά πάγκους με ζωντανή κίνηση
• Μη δοκιμασμένο χρησιμοποιημένο απόθεμα: Προκαλεί σημαντικό κίνδυνο για μια μονάδα τέτοιας κριτικότηταςΈτσι, το κόστος μιας δεύτερης βλάβης κατά τη διάρκεια της στάσης παραγωγής μπορεί να υπερβεί κατά πολύ την εξοικονόμηση σε μια φθηνότερη μονάδα.

Συχνές Ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ των ονομαστικών ισχύος 28 kW και 50 kW σε αυτή τη μονάδα;

Το 6SN1145-1AA00-0CA0 έχει διπλή ισχύ, επειδή η ενότητα τροφοδοσίας πρέπει να υποστηρίζει δύο διαφορετικά προφίλ φορτίου.28 kWείναι η ονομαστική συνεχής ισχύς ∆ το συνεχές φορτίο που μπορεί να αντέξει η μονάδα επ' αόριστον υπό κανονικές συνθήκες λειτουργίας.Αριθμός 50 kWείναι η μέγιστη ικανότητα, διαθέσιμη για σύντομες περιόδους, όταν οι συνδεδεμένοι άξονες επιταχύνουν ταυτόχρονα υπό βαρύ φορτίο.ο υπολογισμός πρέπει να επιβεβαιώνει ότι τόσο η μέγιστη ζήτηση όσο και ο συνεχής μέσος όρος παραμένουν εντός αυτών των αντίστοιχων ορίων καθ' όλη τη διάρκεια του κύκλου λειτουργίας της μηχανής..

Ε2: Η ενότητα αυτή λειτουργεί τόσο με τα συστήματα SIMODRIVE 611A (αναλογικά) όσο και με τα συστήματα 611D (ψηφιακά);

Η ονομασία "A/D" στην περιγραφή του προϊόντος επιβεβαιώνει τη συμβατότητα και με τις δύο γενιές.Η ίδια η μονάδα τροφοδοσίας δεν είναι ευαίσθητη στο αν οι συνδεδεμένες μονάδες ισχύος χρησιμοποιούν αναλογικό ή ψηφιακό έλεγχοΗ δουλειά του είναι να τροφοδοτεί το λεωφορείο DC ανεξάρτητα.Οι μικτές διαμορφώσεις 611A και 611D στην ίδια ομάδα κίνησης είναι δυνατές και συνήθως βρέθηκαν σε μηχανές που υποβλήθηκαν σε μερικές αναβαθμίσεις κίνησης κατά τη διάρκεια της ζωής τους.

Ε3: Το μηχάνημα κινείται με σφάλμα υπερτάσης στο συνεχές ρεύμα κατά τη διάρκεια του φρένου ∙ θα μπορούσε να είναι λάθος της μονάδας τροφοδοσίας;

Με μια μη ρυθμιζόμενη ενότητα UI, η ενέργεια αναγέννησης της πέδησης δεν έχει πού να πάει εκτός εάν υπάρχει μιαμονάδα αντίστασης πέδησηςΕάν η αντίσταση πέδησης έχει αποτύχει, είναι μικρότερη ή δεν έχει τοποθετηθεί ποτέ, η υπερφόρτωση της συνεχούς τάσης κατά τη διάρκεια της επιβράδυνσης είναι το αναμενόμενο αποτέλεσμα.Ελέγξτε την κατάσταση της μονάδας πέδησης και την κατάσταση της αντίστασης πριν υποψιαστείτε τη μονάδα τροφοδοσίαςΕάν η μονάδα τροφοδοσίας έχει πραγματικά βλάβη, το πιο χαρακτηριστικό σύμπτωμα είναι η αδυναμία εγκατάστασης της συνεχούς κίνησης κατά την ενεργοποίηση, συχνά συνοδευόμενη από έναν συγκεκριμένο κωδικό βλάβης στην οθόνη SINUMERIK.

Ε4: Ποια εξαρτήματα της ανωτέρω γραμμής απαιτούνται για την εν λόγω ενότητα τροφοδοσίας;

Μια ομάδα κίνησης SIMODRIVE 611 που χρησιμοποιεί αυτή τη μονάδα τροφοδοσίας απαιτεί πολλά ανωτέρω στοιχεία για να λειτουργούν σωστά και με ασφάλεια.Φίλτρο γραμμήςΗ συμμόρφωση με τις EMC απαιτείται.αντιδραστήρας μετατόπισης (αντιδραστήρας HF)πρέπει να είναι τοποθετημένο μεταξύ του φίλτρου αγωγού και της μονάδας τροφοδοσίας για να περιορίζει το ρυθμό αύξησης του ρεύματος και να προστατεύει τη γέφυρα ευθυγραμμισμού.απαιτείται μετασχηματιστής απομόνωσης με τη σωστή ομάδα φορέων (Yyn0)Πρέπει επίσης να παρέχεται αγωγός σύνδεσης ή διακόπτης κυκλώματος με ονομαστικό ισχύ για το μέγιστο ρεύμα εισόδου της μονάδας τροφοδοσίας.Αυτές οι απαιτήσεις καθορίζονται στο εγχειρίδιο διαμόρφωσης SIMODRIVE 611 και δεν πρέπει να παραλείπονται..

Ε5: Είναι η ενότητα αυτή εναλλάξιμη με άλλες παραλλαγές 6SN1145-1AA00;

Στο πλαίσιο της σειράς 6SN1145-1AA00-0CA, ελάχιστα επακόλουθα αναθεώρησης υλικού (0CA0, 0CA1,0CA2) θεωρούνται γενικά εναλλάξιμα για τους σκοπούς της υποκατάστασης συντήρησης ∙ τα ηλεκτρικά χαρακτηριστικά και οι φυσικές διαστάσεις είναι ταυτόσημαΩστόσο, η σειρά 6SN1145-1AA00 στο σύνολό της καλύπτει πολλαπλές ονομαστικές ισχύς (10/25 kW, 28/50 kW,και υψηλότερα), και οι μονάδες με διαφορετική ονομαστική ισχύ είναι- Όχι, όχι.Η τοποθέτηση μίας μονάδας τροφοδοσίας χαμηλότερης από την αρχική θα οδηγήσει σε υπερστροφικές κινήσεις κατά την κανονική λειτουργία.Πάντα να επιβεβαιώνετε ότι η ονομαστική ισχύς ταιριάζει με την αρχική εγκατάσταση πριν από την αντικατάσταση μιας μονάδας.

Η συσκευή 6SN1145-1AA00-0CA0 είναι ενότητα που τοποθετείται σε ντουλάπι με βαθμολογία IP00.Απαιτείται μονάδα αντίστασης πέδησης για εφαρμογές που απαιτούν σημαντική αναγεννητική ενέργεια από επιβράδυνση φορτίων. Ανατρέξτε πάντα στο εγχειρίδιο διαμόρφωσης Siemens SIMODRIVE 611 για το μέγεθος της ομάδας κίνησης, την επιλογή των εξαρτημάτων της γραμμής και τις απαιτήσεις εγκατάστασης.
