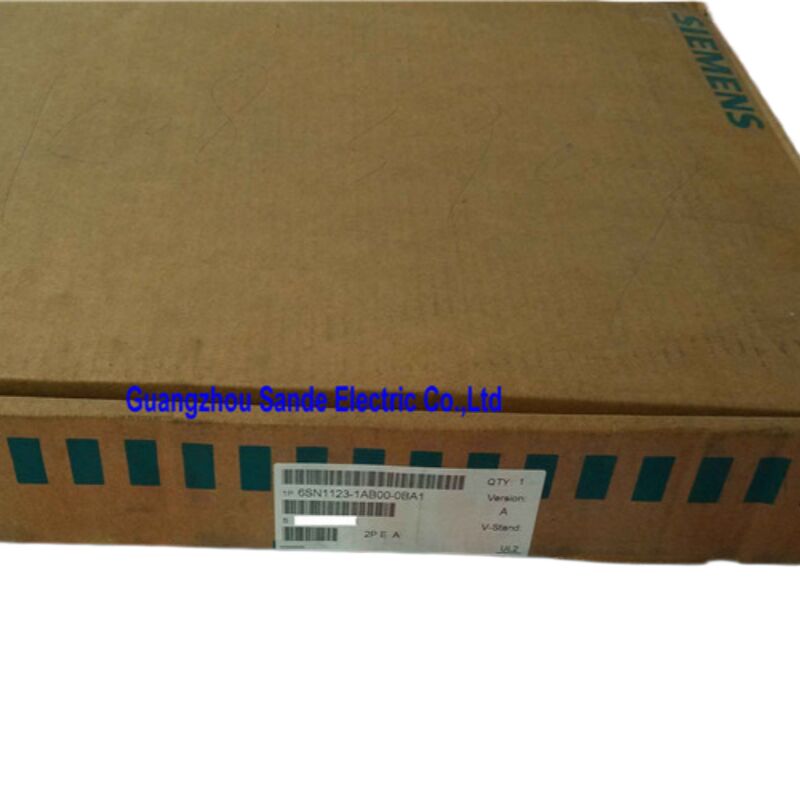

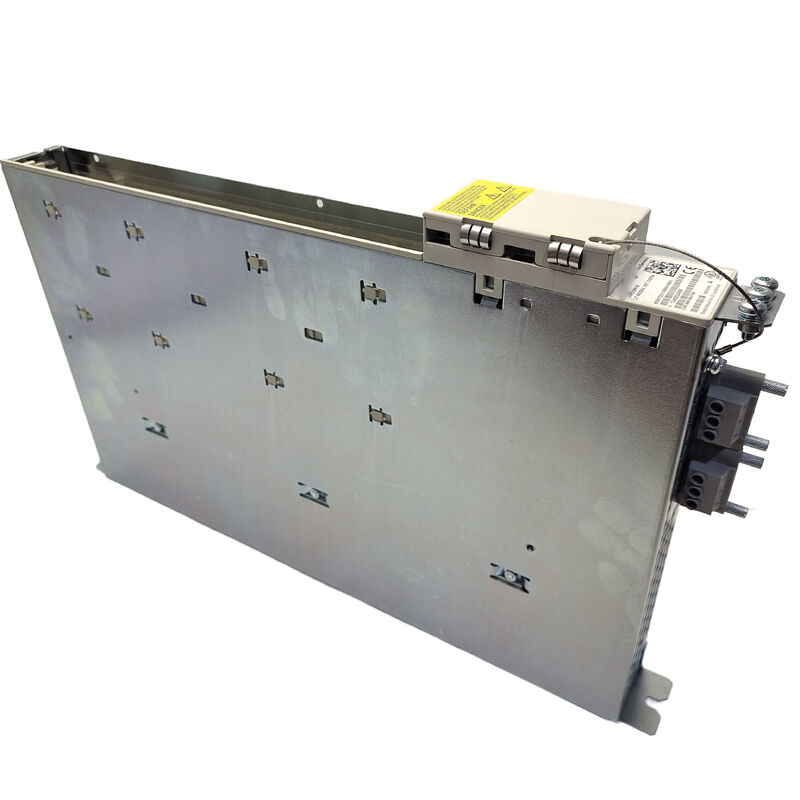

Siemens 6SN1123-1AB00-0BA1 SIMODRIVE 611 Ενότητα ισχύος, 2 άξονες, 25A, εσωτερική ψύξη

Επισκόπηση του προϊόντος

Η6SN1123-1AB00-0BA1είναι μια μονάδα ισχύος διπλού άξονα από την μακροχρόνια εταιρεία SiemensSIMODRIVE 611Η πλατφόρμα servo drive είναι ένα σύστημα που τροφοδοτεί μηχανήματα CNC σε όλο τον κόσμο εδώ και δεκαετίες.25 Ακαι ικανότητα να οδηγούν ταυτόχρονα δύο άξονες κινητήρα από μία μονάδα,Αυτή η μονάδα αντιπροσωπεύει το είδος της μηχανικής πρακτικότητας που έκανε τη σειρά SIMODRIVE 611 ένα τυποποιημένο εξαρτήμα σε κέντρα επεξεργασίας, κυψέλες στροφής, και μηχανές άλεσης με χειριστήρια SINUMERIK.

Η μονάδα χειρίζεται τη μετατροπή υψηλής ισχύος: παίρνει ενέργεια συνεχούς ρεύματος από το μονάδιο τροφοδοσίας SIMODRIVE 611, την αντιστρέφει σε ακριβώς ελεγχόμενη ισχύ τριών φάσεων,και παρέχει αυτή την ισχύ στους συνδεδεμένους κινητήρες servo ή spindleΗ νοημοσύνη ∆ ελέγχου κυκλώματος ρεύματος, ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆

Τεχνικές προδιαγραφές

Πώς είναι δομημένο το σύστημα SIMODRIVE 611 και πού ταιριάζει αυτή η μονάδα

Για να κατανοήσουμε τι κάνει αυτή η ενότητα απαιτείται μια σύντομη ματιά στον τρόπο με τον οποίο οργανώνεται το ντουλάπι SIMODRIVE 611.

Μια πλήρης ομάδα κίνησης SIMODRIVE 611 ξεκινά με έναΕνότητα τροφοδοσίας/ανασυγκρότησηςΚάθε μονάδα ισχύος στο ντουλάπι αντλεί από αυτό το λεωφορείο.Κάθεται στο σιδηρόδρομο κίνησης, και συνδέεται με το δίκτυο συνεχούς ρεύματος μέσω του συστήματος διασύνδεσης των μονάδων, χωρίς να απαιτείται ξεχωριστή καλωδίωση ισχύος μεταξύ των μονάδων.

Τοποθετημένο απευθείας σε αυτή τη μονάδα ισχύος είναι έναμονάδα ελέγχουΗ σύνδεση της μονάδας ισχύος και της μονάδας ελέγχου σχηματίζει έναν πλήρη άξονα κίνησης ή, σε αυτή την περίπτωση,δύο πλήρεις άξονες μέσα σε ένα πλάτος ενιαίας μονάδαςΟ σχεδιασμός διπλού άξονα δεν είναι συμβιβασμός, είναι ένα σκόπιμο χαρακτηριστικό εξοικονόμησης χώρου που επιτρέπει σε δύο άξονες χαμηλού ρεύματος να μοιράζονται μια θέση, διατηρώντας το ντουλάπι κίνησης συμπαγές.

Η ενότητα συνδέεται επίσης με προστατευτικά και διακόπτες στοιχεία στο ντουλάπι: επαγγέλλων γραμμών, αντιδραστήρα μετακίνησης και φίλτρο γραμμών.Όλα αυτά βρίσκονται ανωτέρω και αποτελούν μέρος του σχεδιασμού του συστήματος SIMODRIVE 611.

Εσωτερική ψύξη

Η ονομασία "1AB00" στον αριθμό του εξαρτήματος το προσδιορίζει ωςεσωτερική απώλεια θερμότηταςδιαμόρφωση, σε αντίθεση με τις εξωτερικές διαμορφώσεις απορρίψεως θερμότητας ή ψύξης με υγρό που είναι διαθέσιμες στην ευρύτερη γκάμα SIMODRIVE 611.

Με την εσωτερική ψύξη, η απώλεια θερμότητας εξαλείφεται στο εσωτερικό του κιβωτίου κίνησης και όχι μέσω ενός πίσω αποβλήτου θερμότητας τοποθετημένου έξω από τον τοίχο του πάνελ.Αυτό απλοποιεί την εγκατάσταση του ντουλαπιού ̇ δεν απαιτείται διαχωρισμός στο πίσω πάνελ ̇ αλλά θέτει μεγαλύτερη απαίτηση στο σύστημα εξαερισμού του ντουλαπιούΗ παροχή ενέργειας παράγει θερμότητα ως υποπροϊόν της κανονικής λειτουργίας, οπότε απαιτείται ανεμιστήρας ή εναλλακτικό σύστημα ψύξης για να διατηρηθεί ομαλή η λειτουργία ολόκληρου του συστήματος.Ένα καλά αεριζόμενο ντουλάπι με εξαναγκαστική ψύξη αέρα είναι συνήθης πρακτικήΗ λειτουργία της μονάδας πέραν της ονομαστικής θερμοκρασίας περιβάλλοντος των 45 °C θα προκαλέσει θερμική προστασία και τελικά θα προκαλέσει σφάλματα κίνησης.

Συμβατοί κινητήρες και μονάδες ελέγχου

Το 6SN1123-1AB00-0BA1 έχει σχεδιαστεί για την κίνηση μιας σειράς τύπων κινητήρων σέρβο και σπινδέλων της Siemens, συμπεριλαμβανομένων:

• Η σειρά 1FT5 και 1FT6Συγχρονισμένοι σεροκινητήρες (εφαρμογές τροφοδοσίας)
• 1PH σειράΑσύγχρονοι κινητήρες σπινδέλων
• Τυποποιημένοι ασύγχρονοι κινητήρες επαγωγής (όταν ο μετατροπέας είναι ρυθμισμένος για την κατάλληλη συχνότητα διακόπτη ∙ 4 kHz ή 8 kHz για τη λειτουργία MA)
• 1PM σειράκινητήρες σφινδέλου κούφου άξονα για εφαρμογές άμεσης κίνησης
• Μηχανές μη Siemens, υπό την προϋπόθεση ότι πληρούν τις απαιτήσεις καταλληλότητας για σινουσοειδή διαμόρφωση σύμφωνα με την τεκμηρίωση του κατασκευαστή του κινητήρα

This range of motor compatibility reflects the module's use across a wide variety of machine tool configurations — from precision grinding to heavy turning — as long as the required motor current remains within the 9 A (feed) and 8 A (spindle) per-axis limits.

Οι συμβατές παραλλαγές προκάτοχου και διαδόχου περιλαμβάνουν το6SN1123-1AB00-0BA0(πρώην αναθεώρηση υλικού) και6SN1123-1AB00-0BA2(μετέπειτα αναθεώρηση), οι οποίες έχουν τις ίδιες ηλεκτρικές ικανότητες.

Τυπικές εφαρμογές μηχανών

Αυτό το ειδικό μέγεθος μονάδας ισχύος 25 A διπλού άξονα είναι μια κοινή επιλογή για βοηθητικούς και δευτερεύοντες άξονες όπου τα ρεύματα του κινητήρα είναι μέτρια.

• Κέντρα επεξεργασίας CNC: Ηλεκτρονικές συσκευές με κινητήρα περιστροφικού άξονα X, Y, Z σε μικρότερες διαμορφώσεις σπινδέλων
• Κέντρα στροφής: Τοποθέτηση του πύργου και άξονες υποστροφού
• Μηχανές άλεσης: τροφοδοσία κεφαλιού τροχού και κινητήρες κεφαλιού εργασίας
• Μηχανές και συσκευές για την κατασκευή ηλεκτρικών συσκευώνπου εκτελούν τα χειριστήρια SINUMERIK 840D ή 810D

Η μορφή διπλού άξονα είναι ιδιαίτερα πρακτική όταν δύο άξονες μοιράζονται παρόμοιες απαιτήσεις ρεύματος, μειώνει κατά το ήμισυ τον αριθμό των απαιτούμενων στροφών μονάδων σε σύγκριση με δύο μονάδες ενός άξονα.

Σημειώσεις για τις συμβάσεις προμηθειών

Το 6SN1123-1AB00-0BA1 φέρειδιακοπείΗ παραγωγή της πλατφόρμας SIMODRIVE 611 δεν είναι πλέον ενεργή.που αντικαταστάθηκε από την οικογένεια κινητήρων SINAMICS S120 για νέες κατασκευές μηχανών.

Ωστόσο, για εφαρμογές συντήρησης, SIMODRIVE 611 systems remain operational across a very large installed base of existing CNC machines — and replacement modules are widely available through specialist industrial automation parts suppliersΚατά την προμήθεια, αναζητήστε προμηθευτές που εκτελούν λειτουργικές δοκιμές σε δοκιμαστικό πάγκο κινητήρων πριν από την πώληση,δεδομένου ότι αυτό παρέχει ουσιαστική βεβαιότητα ότι το στάδιο ισχύος και οι διεπαφές ελέγχου της μονάδας λειτουργούν σωστά.

Συχνές Ερωτήσεις

Ερώτηση 1: Ποιες μονάδες ελέγχου είναι συμβατές με το 6SN1123-1AB00-0BA1;

Αυτή η μονάδα ισχύος δέχεται το πλήρες φάσμα των συστημάτων ελέγχου SIMODRIVE 611, συμπεριλαμβανομένων των συστημάτων ελέγχου 6SN1118 και των καθολικών πινάκων ελέγχου τόσο για τις εφαρμογές τροφοδοσίας όσο και για τις εφαρμογές σπινέλ.Η σωστή μονάδα ελέγχου εξαρτάται από τον τύπο του κινητήρα (συγχρόνιο ή ασυγχρόνιο), το σύστημα ανατροφοδότησης (διαλύτης, κωδικοποιητής ή σύστημα άμεσης μέτρησης) και τις απαιτούμενες λειτουργίες ελέγχου. The pairing must be confirmed against the SIMODRIVE 611 system manual or the existing machine configuration — power modules and control modules are not universally interchangeable despite physical compatibility.

Ε2: Είναι η ενότητα αυτή μια άμεση αντικατάσταση των παραλλαγών 6SN1123-1AB00-0BA0 και 0BA2;

Στις περισσότερες περιπτώσεις, ναι. Τα επακόλουθα BA0, BA1 και BA2 υποδηλώνουν αναθεωρήσεις υλικού του ίδιου βασικού προϊόντος.Παρόλα αυτά, ειδικές εκδόσεις firmware στην μονάδα ελέγχου μπορεί να αλληλεπιδρούν διαφορετικά με συγκεκριμένες αναθεωρήσεις υλικού σε ορισμένες περιπτώσεις άκρων.σημειώστε την αρχική αναθεώρηση και αν είναι δυνατόν να την ταιριάξετεΕάν η ακριβής αναθεώρηση δεν είναι διαθέσιμη, η παραλλαγή BA1 είναι γενικά αποδεκτή ως συμβατή με συστήματα που αρχικά είναι εξοπλισμένα με BA0 ή BA2.

Ε3: Το μηχάνημα παρουσιάζει σφάλμα κίνησης μετά την εγκατάσταση μιας μονάδας αντικατάστασης ∙ τι πρέπει να ελέγχεται πρώτα;

Εάν η ενότητα τροφοδοσίας δεν είναι ενεργοποιημένη ή το σήμα ετοιμότητας δεν είναι παρόν, η ενότητα τροφοδοσίας δεν θα λειτουργήσει ανεξάρτητα από την κατάστασή της.επαληθεύει ότι η μονάδα ελέγχου είναι σωστά τοποθετημένη και ότι τα σήματα ενεργοποίησης (AS1/AS2 και ενεργοποίηση παλμού) είναι ενεργάΟι παραμέτροι διαφωνίας, ειδικότερα το σύνολο δεδομένων του κινητήρα, αν αντικατασταθεί επίσης μια μονάδα ελέγχου, είναι μια άλλη κοινή αιτία.Μερικά χειριστήρια SINUMERIK διατηρούν ιστορικό συναγερμού που δείχνει απευθείας στην ακολουθία σφάλματος.

Ε4: Τι συμβαίνει αν η ψύξη του ντουλαπιού αποτύχει ενώ αυτή η μονάδα λειτουργεί;

Η εσωτερική θερμική προστασία της μονάδας ενεργοποιείται πριν από οποιαδήποτε μόνιμη βλάβη σε κανονικές συνθήκες βλάβης.ακολουθείται από ελεγχόμενη διακοπή λειτουργίας εάν η θερμοκρασία συνεχίσει να αυξάνεταιΤο ανώτατο όριο λειτουργίας είναι 45 °C περιβάλλοντος, η παρατεταμένη λειτουργία άνω αυτού του επιπέδου επιδεινώνει τη διάρκεια ζωής των εξαρτημάτων, ακόμη και χωρίς να προκαλεί άμεση βλάβη.να επιτρέπεται επαρκής χρόνος ψύξης πριν από την επανεκκίνηση. Η επανεκκίνηση της ενέργειας αμέσως σε ένα καυτό ντουλάπι είναι ένα κοινό σφάλμα που προκαλεί επαναλαμβανόμενα σφάλματα..

Ε5: Μπορεί η ενότητα αυτή να επισκευαστεί αντί να αντικατασταθεί;

Η ειδική επισκευή είναι μια καθιερωμένη επιλογή για τις μονάδες SIMODRIVE 611, με αρκετούς Ευρωπαίους και Βόρειους Αμερικανούς παρόχους υπηρεσιών να προσφέρουν δοκιμασμένα προγράμματα ανταλλαγής.Μια ποιοτική επισκευή θα πρέπει να περιλαμβάνει την αντικατάσταση των πυκνωτών και άλλων παθητικών συστατικών που είναι ευαίσθητα στην ηλικία, όχι μόνο του αποτυχημένου μέρους, μαζί με μια πλήρη λειτουργική δοκιμή υπό συνθήκες φόρτωσης.Η προσέγγιση αυτή συνήθως κοστίζει σημαντικά λιγότερο από μια νέα ισοδύναμη ή υψηλής ποιότητας ανακαινισμένη μονάδα.η ύπαρξη τουλάχιστον μιας δοκιμασμένης ανταλλακτικής μονάδας στο ράφι αποτελεί πρακτική στρατηγική συντήρησης, δεδομένης της διακοπής παραγωγής της σειράς προϊόντων.

Το 6SN1123-1AB00-0BA1 παρέχεται μόνο ως μονάδα ισχύος.Βλέπε πάντα το εγχειρίδιο του συστήματος Siemens SIMODRIVE 611 για την εγκατάσταση, την ανάθεση παραμέτρων και τις διαδικασίες έναρξης λειτουργίας.
