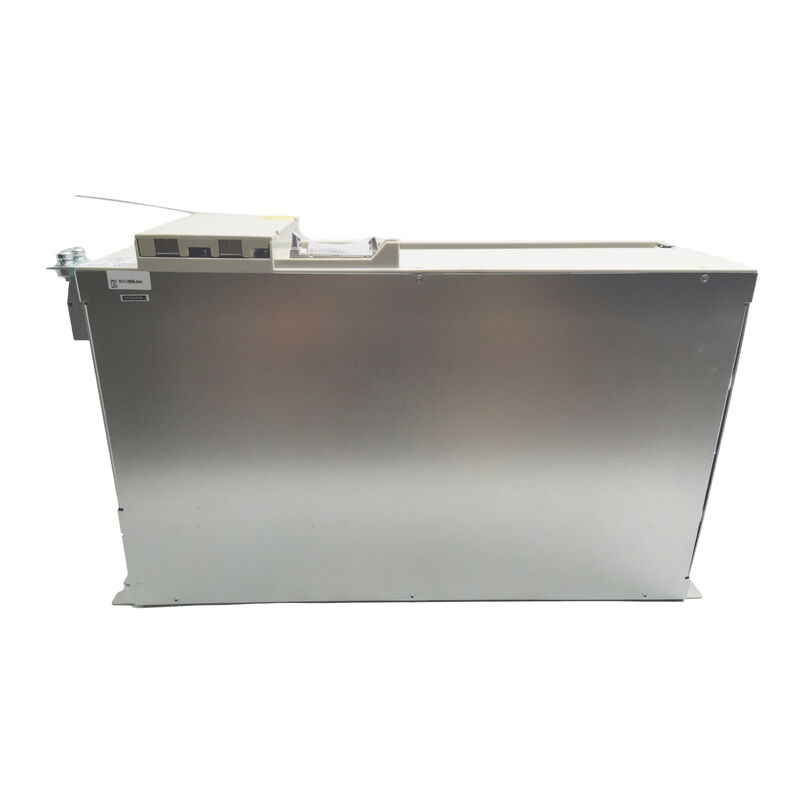

Εσωτερική ψύξη Simodrive Sinamics Power Module 6SN1123-1AAOO-0BA2 6SN1123-1AA00-0BA2

Siemens 6SN1123-1AA00-0BA2 | SIMODRIVE 611 Εσωτερική Μονάδα Ψύξης — 400/480V AC / 600V DC Link

Μονάδα Ισχύος στην Αρχιτεκτονική SIMODRIVE 611

Το 6SN1123-1AA00-0BA2 είναι μια μονάδα ισχύος από τη σειρά SIMODRIVE 611 — η πλατφόρμα κίνησης που έγινε το τυπικό σύστημα κίνησης άξονα για εργαλειομηχανές ελεγχόμενες από SINUMERIK σε εγκαταστάσεις αυτοκινητοβιομηχανίας, αεροδιαστημικής, μηχανουργικής ακριβείας και γενικής κατασκευής. Η μονάδα ισχύος διαχειρίζεται την εναλλαγή υψηλού ρεύματος για την έξοδο του κινητήρα. Η πλακέτα ελέγχου κίνησης — ένα ξεχωριστό εξάρτημα που τοποθετείται πάνω στη μονάδα ισχύος — φέρει τις παραμέτρους του άξονα και διαχειρίζεται την επικοινωνία με τον ελεγκτή SINUMERIK.

Και τα δύο πρέπει να είναι παρόντα και λειτουργικά για να λειτουργήσει ο άξονας. Όταν μια μονάδα ισχύος αποτύχει ενώ η πλακέτα ελέγχου κίνησης είναι άθικτη, η πλακέτα ελέγχου μεταφέρεται στην εφεδρική μονάδα ισχύος — οι παράμετροι κίνησης αποθηκεύονται στον ελεγκτή ή στην πλακέτα ελέγχου, όχι στην ίδια τη μονάδα ισχύος. Μια λήψη παραμέτρων από το NCU ή το εργαλείο διαμόρφωσης κίνησης μετά την εγκατάσταση επαναφέρει τις ρυθμίσεις του άξονα.

Βασικές Προδιαγραφές

Εσωτερική Ψύξη — Η Σωστή Προδιαγραφή για Τυπικά Ενσωματωμένα Κουτιά

Η κατάληξη 0BA2 προσδιορίζει την παραλλαγή εσωτερικής ψύξης. Αυτή η μονάδα διαχειρίζεται τη διάχυση θερμότητας χρησιμοποιώντας τη ροή αέρα του περιβάλλοντος του ντουλαπιού — χωρίς ψύκτρα πίσω πάνελ, χωρίς κύκλωμα υγρής ψύξης, χωρίς πρόσθετη υποδομή ψύξης πέρα από επαρκή εξαερισμό του ντουλαπιού. Η έκδοση εσωτερικής ψύξης είναι σωστή για:

• Τυπικά ενσωματωμένα ντουλάπια με κανονικό εξαερισμό όπου δεν υπάρχει υγρή ψύξη
• Αντικατάσταση μιας υπάρχουσας μονάδας SIMODRIVE 611 εσωτερικής ψύξης
• Διατάξεις με περιορισμένο χώρο όπου η προσθήκη εξωτερικού υλικού ψύξης θα απαιτούσε ανακατασκευή του ντουλαπιού

Η παραλλαγή εξωτερικής ψύξης περνάει μια ψύκτρα από το πίσω πάνελ του ντουλαπιού για να κρατήσει τη θερμότητα έξω από το περίβλημα. Η αντικατάσταση μιας μονάδας εσωτερικής ψύξης με μια παραλλαγή εξωτερικής ψύξης (ή αντίστροφα) αλλάζει τις απαιτήσεις εγκατάστασης του ντουλαπιού. Αντιστοιχίστε την κατάληξη ψύξης με την αρχική εγκατάσταση.

Αρχιτεκτονική Δίαυλου DC — Αντικατάσταση Μονής Μονάδας

Οι μονάδες SIMODRIVE 611 μοιράζονται έναν κοινό δίαυλο DC εντός μιας ομάδας κίνησης. Η μονάδα τροφοδοσίας/αναγεννητικής τροφοδοσίας δημιουργεί και διατηρεί τον δίαυλο DC. όλες οι μονάδες ισχύος αντλούν από αυτόν. Η αντικατάσταση μιας μεμονωμένης αποτυχημένης μονάδας ισχύος αποκαθιστά τον άξονα χωρίς να επηρεάζει τους γειτονικούς άξονες — η αρχιτεκτονική του δίαυλου DC σημαίνει ότι η αντικατάσταση είναι μηχανικά και ηλεκτρικά αυτόνομη εντός της ομάδας κίνησης.

Πριν από οποιαδήποτε εργασία: Επιβεβαιώστε ότι ο δίαυλος DC έχει αποφορτιστεί πλήρως. Οι πυκνωτές του διαύλου DC SIMODRIVE 611 διατηρούν επικίνδυνες τάσεις για αρκετά λεπτά μετά την αφαίρεση της τροφοδοσίας δικτύου. Η λυχνία ένδειξης φόρτισης στη μονάδα πρέπει να έχει σβήσει πλήρως πριν χειριστείτε τις συνδέσεις.

Συχνές Ερωτήσεις

Ε1: Είναι το 6SN1123-1AA00-0BA2 συμβατό με SINUMERIK 840D και 810D;

Ναι. Το SIMODRIVE 611 σχεδιάστηκε ως το σύστημα κίνησης για SINUMERIK 840D sl, 840D και 810D. Επαληθεύστε την ανάθεση άξονα και τις παραμέτρους διαμόρφωσης κίνησης στο NCU πριν από την έναρξη λειτουργίας της εφεδρικής μονάδας.

Ε2: Ποια είναι η διαφορά μεταξύ των εκδόσεων εσωτερικής και εξωτερικής ψύξης;

Η εσωτερική ψύξη χρησιμοποιεί τη ροή αέρα του ντουλαπιού — δεν απαιτείται εξωτερική ψύκτρα ή ειδικό κύκλωμα ψύξης. Η εξωτερική ψύξη τοποθετεί μια ψύκτρα μέσω του πίσω πάνελ του ντουλαπιού, κρατώντας τη θερμότητα έξω από το περίβλημα. Χρησιμοποιείτε πάντα την παραλλαγή που ταιριάζει με τη διαμόρφωση ψύξης της υπάρχουσας εγκατάστασης. Η κατάληξη στον αριθμό παραγγελίας προσδιορίζει τον τύπο ψύξης.

Ε3: Μπορεί αυτή η μονάδα να αντικαταστήσει μια αποτυχημένη μονάδα χωρίς επαναδιαμόρφωση του συστήματος κίνησης;

Στις περισσότερες περιπτώσεις ναι — υπό την προϋπόθεση ότι η αντικατάσταση έχει τον ίδιο αριθμό παραγγελίας με το πρωτότυπο. Οι παράμετροι κίνησης βρίσκονται στον ελεγκτή ή στην πλακέτα ελέγχου κίνησης, όχι στη μονάδα ισχύος. Μετά τη φυσική εγκατάσταση, κατεβάστε τις παραμέτρους του άξονα από το NCU ή το εργαλείο κίνησης για να επαναφέρετε τις ρυθμίσεις. Επαληθεύετε πάντα τη συμβατότητα υλικολογισμικού μεταξύ της πλακέτας ελέγχου κίνησης και της έκδοσης του ελεγκτή SINUMERIK πριν από την έναρξη λειτουργίας.

Ε4: Περιλαμβάνει το 6SN1123-1AA00-0BA2 την πλακέτα ελέγχου κίνησης;

Όχι. Το 6SN1123 είναι μόνο η μονάδα ισχύος. Η πλακέτα ελέγχου κίνησης — που φέρει τις παραμέτρους του άξονα και την επικοινωνία SINUMERIK — είναι ένα ξεχωριστό εξάρτημα που τοποθετείται πάνω στη μονάδα ισχύος. Και τα δύο πρέπει να είναι παρόντα για να λειτουργήσει ο άξονας. Κατά την αντικατάσταση μιας αποτυχημένης μονάδας ισχύος, μεταφέρετε την αρχική πλακέτα ελέγχου κίνησης στην εφεδρική, εάν είναι άθικτη.

Ε5: Τι πρέπει να ελεγχθεί πριν από την εγκατάσταση αυτής της εφεδρικής μονάδας;

Επιβεβαιώστε ότι ο δίαυλος DC έχει αποφορτιστεί πλήρως (η λυχνία ένδειξης φόρτισης έχει σβήσει). Επαληθεύστε ότι ο αριθμός παραγγελίας της αντικατάστασης ταιριάζει ακριβώς με τον αρχικό, συμπεριλαμβανομένης της κατάληξης ψύξης (0BA2 = εσωτερική). Επιβεβαιώστε ότι η πλακέτα ελέγχου κίνησης που τοποθετείται στη νέα μονάδα είναι σωστά διαμορφωμένη ή είναι η αρχική που μεταφέρθηκε από την αποτυχημένη μονάδα. Μετά την εγκατάσταση, εκτελέστε έναν ελεγχόμενο έλεγχο με μειωμένο φορτίο πριν επιστρέψετε τον άξονα σε πλήρη παραγωγή.
