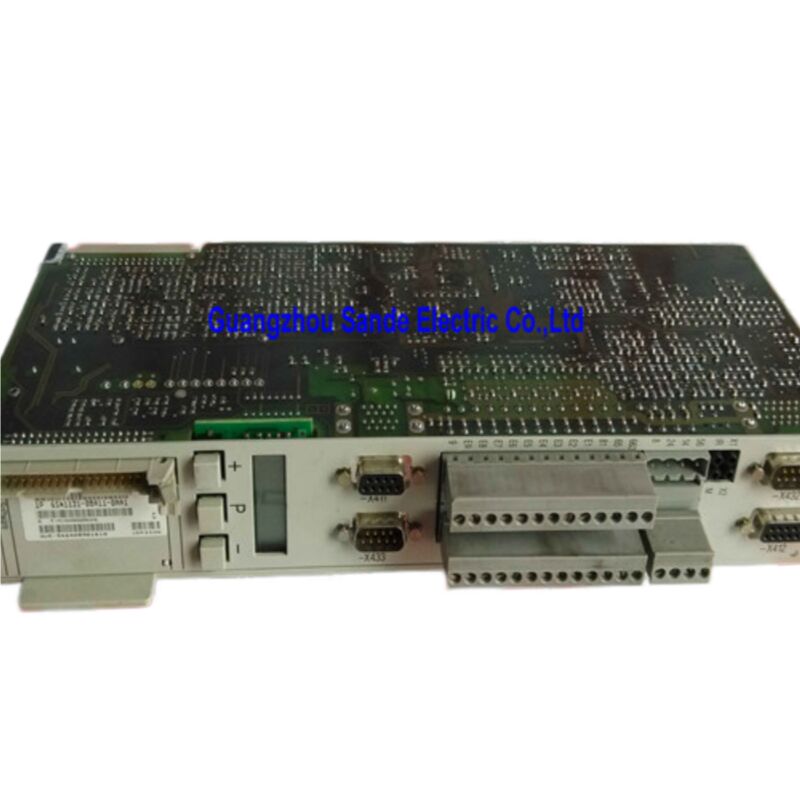

Η μονάδα ελέγχου του κινητήρα με κλειστό βρόχο 6SN1121-0BA11-0AA1

Siemens 6SN1121-0BA11-0AA1 SIMODRIVE 611-A Μονάδα Ελέγχου

Έλεγχος Κλειστού Βρόχου | Κύρια Κίνηση Ατράκτου | Μονοφασικός Κινητήρας | Καθολική Έκδοση | Μονάδα Plug-in

Όπου Ξεκινά ο Έλεγχος Ατράκτου

Σε οποιοδήποτε εργαλειομηχανή CNC κατασκευασμένο γύρω από την πλατφόρμα SIMODRIVE 611 της Siemens, η μονάδα ελέγχου κλειστού βρόχου είναι η νοημοσύνη πίσω από την ισχύ των ηλεκτρονικών. Επεξεργάζεται την ανάδραση του κωδικοποιητή, εκτελεί τους αλγορίθμους ελέγχου ρεύματος και ταχύτητας, διαχειρίζεται τη διεπαφή καθορισμένης τιμής με τον ελεγκτή CNC και καθορίζει εάν η άτρακτος επιταχύνει ομαλά στην προγραμματισμένη ταχύτητα ή βγαίνει σε κατάσταση σφάλματος. Η μονάδα ισχύος παρέχει το ρεύμα — αλλά αυτή η μονάδα ελέγχου αποφασίζει ακριβώς πώς να το χρησιμοποιήσει.

Το 6SN1121-0BA11-0AA1 είναι η μονάδα ελέγχου κλειστού βρόχου plug-in SIMODRIVE 611-A στην καθολική έκδοση, ειδικά κατασκευασμένο για κύριες κινήσεις ατράκτου εξοπλισμένες με μονοφασικούς ασύγχρονους κινητήρες. Συνδέεται απευθείας στη μονάδα ισχύος SIMODRIVE 611, συνδέεται με το SINUMERIK CNC μέσω του διαύλου κίνησης και προσφέρει την πλήρη δυνατότητα ελέγχου ατράκτου κλειστού βρόχου της πλατφόρμας 611-A στον άξονα του μηχανήματος που συνήθως εκτελεί την πιο απαιτητική εργασία: την άτρακτο κοπής.

Τεχνικές Προδιαγραφές

Η Αρχιτεκτονική 611-A: Αναλογική Καθορισμένη Τιμή, Βιομηχανική Αξιοπιστία

Το SIMODRIVE 611-A αναφέρεται στην παραλλαγή αναλογικής διεπαφής καθορισμένης τιμής της οικογένειας ελέγχου κλειστού βρόχου 611 — σε αντίθεση με τη σειρά 611-D (ψηφιακή). Σε ένα σύστημα αναλογικής διεπαφής, οι εντολές ταχύτητας και ροπής ταξιδεύουν από το SINUMERIK CNC στη μονάδα κίνησης ως αναλογικά σήματα τάσης ±10V. Αυτή η αρχιτεκτονική προηγείται της ευρείας υιοθέτησης ψηφιακών διαύλων κίνησης και ήταν η τυπική προσέγγιση σε έναν τεράστιο αριθμό εργαλειομηχανών εξοπλισμένων με SINUMERIK που κατασκευάστηκαν κατά τη δεκαετία του 1990 και στις αρχές της δεκαετίας του 2000.

Το πρακτικό αποτέλεσμα είναι ότι το 6SN1121-0BA11-0AA1 παραμένει το σωστό ανταλλακτικό για μια πολύ μεγάλη εγκατεστημένη βάση μηχανών που βρίσκονται επί του παρόντος σε παραγωγική λειτουργία. Η αναλογική διεπαφή δεν είναι κατώτερη — για κύριες εφαρμογές ατράκτου όπου το CNC εντέλλεται την ταχύτητα και η μονάδα κίνησης κλείνει τον βρόχο, παρέχει εντελώς επαρκή απόδοση, και η απλότητα της αρχιτεκτονικής σημαίνει λιγότερα σημεία πιθανής ασυμβατότητας υλικολογισμικού κατά την αντικατάσταση.

Διεπαφή X432: Διπλής Χρήσης και Λειτουργικά Κρίσιμη

Ο σύνδεσμος X432 είναι το πιο εξειδικευμένο χαρακτηριστικό αυτής της μονάδας ελέγχου και αξίζει να κατανοήσετε τι κάνει πριν από την ανάθεση ή την αντικατάσταση της πλακέτας.

Σύμφωνα με τον Οδηγό Σχεδιασμού SIMODRIVE 611 της Siemens, το X432 εξυπηρετεί δύο αμοιβαία αποκλειόμενες λειτουργίες ανάλογα με τη διαμόρφωση του μηχανήματος:

Ως είσοδος κωδικοποιητή ατράκτου για τοποθέτηση: Το σήμα του κωδικοποιητή ατράκτου συνδέεται στο X432, παρέχοντας στη μονάδα ελέγχου την ανάδραση που χρειάζεται για να εκτελέσει προσανατολισμένη στάση ατράκτου (τοποθέτηση άξονα C). Αυτό είναι απαραίτητο σε κέντρα τόρνου και κέντρα κατεργασίας όπου η άτρακτος πρέπει να σταματήσει σε μια καθορισμένη γωνιακή θέση για να επιτρέψει αυτόματη αλλαγή εργαλείου, αλλαγή ταχυτήτων ή εργασίες τόρνου περιγράμματος:

Ως διεπαφή WSG (έξοδος θέσης περιστροφής στο NC): Σε αυτή τη διαμόρφωση, το X432 εξάγει ένα σήμα θέσης ρότορα πίσω στο SINUMERIK CNC, επιτρέποντας στο NC να χρησιμοποιεί δεδομένα θέσης ατράκτου για συντονισμένες λειτουργίες — συγχρονισμένο βίδωμα, για παράδειγμα, όπου ο άξονας τροφοδοσίας και η άτρακτος πρέπει να κινούνται σε ακριβή γωνιακό συγχρονισμό.

Μόνο μία λειτουργία εκτελείται κάθε φορά. Η τεκμηρίωση της Siemens καθορίζει ότι μόνο κυκλώματα PELV (Προστατευτική Εξαιρετικά Χαμηλή Τάση) πρέπει να συνδέονται στην ακίδα 15 του X432 και στην ακίδα 3 του X433. Για κυκλώματα που δεν είναι PELV στα AS1 και AS2, πρέπει να εφαρμοστεί κωδικοποίηση συνδέσμου για την αποφυγή λανθασμένης τοποθέτησης συνδέσμου σύμφωνα με το EN 60204-1, Ενότητα 6.4.

Συμβατοί Κινητήρες και Συνδυασμοί Κίνησης

Το 6SN1121-0BA11-0AA1 έχει σχεδιαστεί για χρήση με ασύγχρονους κινητήρες της σειράς SIEMENS 1PH — η οικογένεια κινητήρων κύριας ατράκτου που ήταν το πρότυπο σε κέντρα κατεργασίας και τόρνους ελεγχόμενους από SINUMERIK για δεκαετίες. Οι σειρές 1PH4, 1PH6 και 1PH7 είναι οι τυπικοί σύντροφοι.

Η μονάδα ελέγχου συνδυάζεται με μονάδες ισχύος SIMODRIVE 611 (σειρά 6SN1123) που επιλέγονται σύμφωνα με την απαιτούμενη ονομαστική τιμή ρεύματος του κινητήρα ατράκτου. Η συνδυασμένη διάταξη — μονάδα ελέγχου συν μονάδα ισχύος — συνδέεται με το SINUMERIK 840D ή 840Di CNC μέσω του διαύλου κίνησης. Κατά τη φάση αρχικοποίησης (ενεργοποίηση ή επαναφορά), το SINUMERIK 840D κατεβάζει αυτόματα το λογισμικό κίνησης στην πλακέτα ελέγχου μέσω του διαύλου κίνησης, πράγμα που σημαίνει ότι συνήθως δεν απαιτείται χειροκίνητη φόρτωση λογισμικού ή ξεχωριστή συσκευή προγραμματισμού κατά την ανάθεση αντικατάστασης.

Οι συμβατοί ελεγκτές CNC περιλαμβάνουν:

• SINUMERIK 840D και 840D sl
• SINUMERIK 840Di
• SINUMERIK 810D

Καθολική Έκδοση: Τι Περιλαμβάνει

Η ονομασία "Καθολική" στην περιγραφή του προϊόντος διακρίνει αυτή τη μονάδα ελέγχου από την παραλλαγή "Υψηλής Απόδοσης". Και οι δύο εξυπηρετούν εφαρμογές κύριας κίνησης ατράκτου, αλλά η καθολική έκδοση καλύπτει το πλήρες φάσμα τυπικών εφαρμογών ατράκτου — έλεγχος ταχύτητας με αναλογική καθορισμένη τιμή, προσανατολισμός ατράκτου, έξοδος WSG — χωρίς την εκτεταμένη δυνατότητα δυναμικής απόκρισης και τον έλεγχο ρεύματος υψηλότερου εύρους ζώνης της έκδοσης Υψηλής Απόδοσης.

Για τη συντριπτική πλειοψηφία των κέντρων κατεργασίας CNC και κέντρων τόρνου όπου η άτρακτος λειτουργεί σε προγραμματισμένες ταχύτητες, εκτελεί προσανατολισμούς αλλαγής εργαλείου και εκτελεί συγχρονισμένους κύκλους βιδώματος, η καθολική έκδοση είναι η σωστή και κατάλληλη προδιαγραφή. Η έκδοση Υψηλής Απόδοσης προσθέτει αξία κυρίως σε εφαρμογές που απαιτούν εξαιρετικά γρήγορες μεταβολές ταχύτητας ή πολύ υψηλή δυναμική ακαμψία έναντι διαταραχών φορτίου — λιγότερο συχνές σε εφαρμογές ατράκτου γενικής χρήσης εργαλειομηχανών.

Σημειώσεις Εγκατάστασης και Αντικατάστασης

Ο σχεδιασμός plug-in σημαίνει ότι η αντικατάσταση είναι μια λειτουργία εναλλαγής πλακέτας: η μονάδα ισχύος παραμένει στο ντουλάπι και αντικαθίσταται μόνο η μονάδα ελέγχου. Μετά την εισαγωγή, ισχύουν τα ακόλουθα βήματα:

Το SINUMERIK CNC κατεβάζει το λογισμικό κίνησης στη νέα μονάδα ελέγχου κατά την πρώτη ενεργοποίηση μέσω του διαύλου κίνησης. Οι παράμετροι ειδικά για το μηχάνημα (τύπος κωδικοποιητή ατράκτου, βήματα μετάδοσης, όρια ταχύτητας, κατώφλια παρακολούθησης) αποθηκεύονται στο SINUMERIK NC και μεταδίδονται εκ νέου στη νέα μονάδα ελέγχου κατά τη διάρκεια αυτής της διαδικασίας. Πρέπει να πραγματοποιηθεί μια ολοκληρωμένη δοκιμή της λειτουργίας της ατράκτου — συμπεριλαμβανομένου του προσανατολισμού εάν χρησιμοποιείται — πριν από την επιστροφή του μηχανήματος στην παραγωγή. Επαληθεύστε ότι η καλωδίωση X432 είναι σωστή για τη συγκεκριμένη διαμόρφωση κωδικοποιητή ατράκτου ή WSG του μηχανήματος.

Συχνές Ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ 6SN1121-0BA11-0AA1 και 6SN1121-0BA11-0AA0;

Και οι δύο είναι μονάδες ελέγχου SIMODRIVE 611-A Καθολικής έκδοσης για κύριες κινήσεις ατράκτου 1PH. Τα τελευταία ψηφία (AA0 έναντι AA1) υποδεικνύουν επίπεδα αναθεώρησης υλικού. Το AA1 είναι η μεταγενέστερη αναθεώρηση και είναι η τυπική αναφορά αντικατάστασης. Στις περισσότερες περιπτώσεις, το AA1 αντικαθιστά το AA0 ως άμεση αναβάθμιση υλικού χωρίς λειτουργική διαφορά από την άποψη του συστήματος κίνησης. Επιβεβαιώστε με την τεκμηρίωση του εργαλειομηχανήματος εάν η συμβατότητα συγκεκριμένης αναθεώρησης υλικού αποτελεί ανησυχία για την έκδοση SINUMERIK CNC.

Ε2: Μπορεί αυτή η μονάδα ελέγχου να χρησιμοποιηθεί επίσης με κινητήρες servo 1FT6 ή 1FK για εφαρμογές άξονα τροφοδοσίας;

Όχι. Το 6SN1121-0BA11-0AA1 έχει σχεδιαστεί ειδικά για εφαρμογές κύριας κίνησης ατράκτου με μονοφασικούς ασύγχρονους κινητήρες 1PH. Για έλεγχο servo άξονα τροφοδοσίας χρησιμοποιώντας κινητήρες servo 1FT6, 1FK ή παρόμοιους, τα σωστά προϊόντα είναι οι ψηφιακές μονάδες ελέγχου κλειστού βρόχου SIMODRIVE 611-D ή 611 Universal (σειρά 6SN1118). Η χρήση μονάδας ελέγχου ατράκτου για άξονα τροφοδοσίας servo θα οδηγήσει σε λανθασμένη συμπεριφορά ελέγχου και δεν πρέπει να επιχειρηθεί.

Ε3: Μετά την αντικατάσταση της πλακέτας, ποιες παράμετροι πρέπει να ρυθμιστούν στο SINUMERIK CNC;

Εάν η αντικατάσταση είναι μια ανταλλαγή ίδιου τύπου (ίδιος αριθμός εξαρτήματος), το SINUMERIK CNC θα πρέπει να κατεβάσει αυτόματα τις προηγουμένως αποθηκευμένες παραμέτρους κίνησης στη νέα μονάδα ελέγχου κατά την αρχικοποίηση ενεργοποίησης. Είναι απαραίτητο το αντίγραφο ασφαλείας των παραμέτρων του μηχανήματος να είναι ενημερωμένο πριν από την εναλλαγή της πλακέτας. Μετά την αντικατάσταση, επαληθεύστε ότι όλες οι παράμετροι ειδικές για την άτρακτο — τύπος κωδικοποιητή, βήματα μετάδοσης, όρια ταχύτητας, τιμές παρακολούθησης — έχουν μεταφερθεί σωστά και επιβεβαιώστε τη λειτουργικότητα της ατράκτου, συμπεριλαμβανομένης της στάσης προσανατολισμού εάν το χρησιμοποιεί το μηχάνημα.

Ε4: Τι συναγερμοί στο SINUMERIK συνήθως υποδεικνύουν ότι αυτή η μονάδα ελέγχου έχει αποτύχει;

Οι συναγερμοί που σχετίζονται με την κίνηση και υποδεικνύουν υλικό του άξονα ατράκτου είναι οι πιο συνηθισμένοι δείκτες. Ο συναγερμός 300501 (μονάδα κίνησης όχι έτοιμη), ο συναγερμός 300507 (έξοδος ελεγκτή ταχύτητας περιορισμένη), συναγερμοί σφάλματος υλικού στον άξονα ατράκτου, ή πλήρης αποτυχία αρχικοποίησης της μονάδας κίνησης ατράκτου κατά την ενεργοποίηση συνήθως δικαιολογούν διερεύνηση της μονάδας ελέγχου. Πριν καταδικάσετε την πλακέτα, επαληθεύστε ότι η παροχή ελέγχου 24V DC είναι παρούσα, η σύνδεση του διαύλου κίνησης είναι ασφαλής και η ίδια η μονάδα ισχύος ατράκτου δεν είναι η πηγή του σφάλματος.

Ε5: Το εξάρτημα έχει καταργηθεί — εξακολουθεί να επισκευάζεται και να συντηρείται;

Η Siemens ακύρωσε το 6SN1121-0BA11-0AA1 από την τυπική παραγωγή τον Σεπτέμβριο του 2018, αλλά οι μονάδες κίνησης ατράκτου SIMODRIVE 611-A παραμένουν σε λειτουργία σε μεγάλο αριθμό μηχανών παγκοσμίως. Τόσο οι μονάδες πλεονάζοντος νέου-παλιού αποθέματος όσο και οι πιστοποιημένες ανακατασκευασμένες πλακέτες συνεχίζουν να είναι ευρέως διαθέσιμες μέσω εξειδικευμένων πωλητών ανταλλακτικών αυτοματισμού που υποστηρίζουν την πλατφόρμα SIMODRIVE 611. Οι επαγγελματικές υπηρεσίες ανακατασκευής δοκιμάζουν αυτές τις πλακέτες υπό συνθήκες πλήρους φορτίου σε πραγματικά συστήματα κίνησης 611, καθιστώντας τις σωστά ανακατασκευασμένες μονάδες μια αξιόπιστη επιλογή συντήρησης για την προβλέψιμη διάρκεια ζωής των μηχανών που είναι εξοπλισμένες με αυτήν τη μονάδα ελέγχου.
