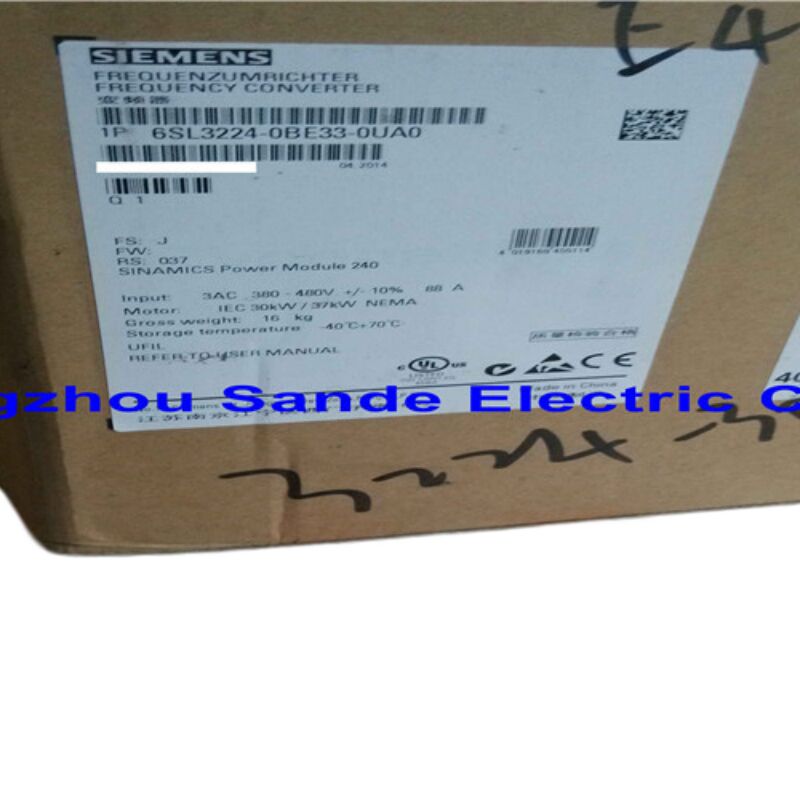

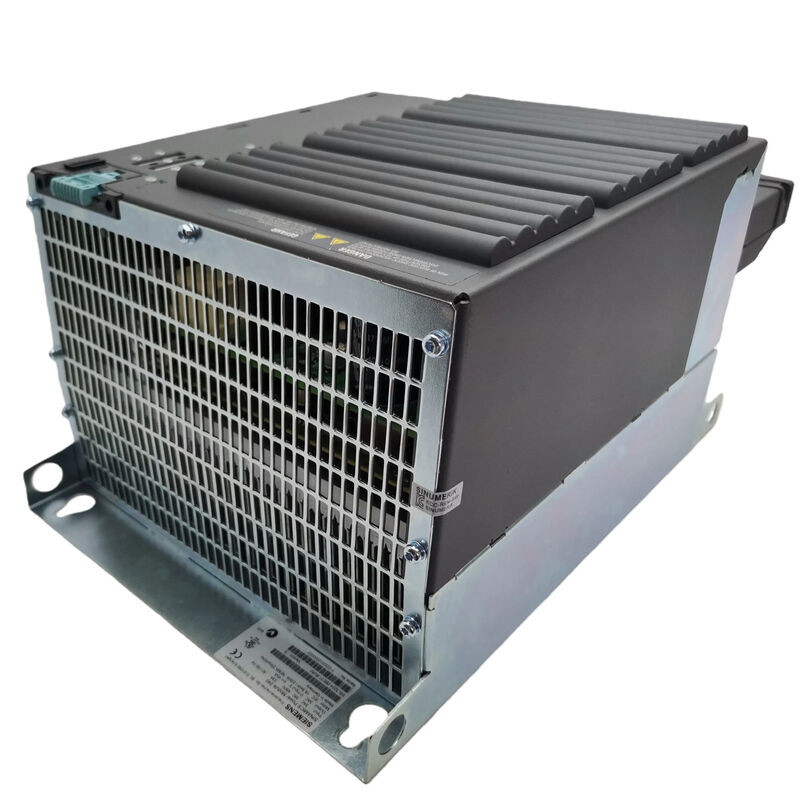

Siemens 6SL3224-0BE33-0UA0 — SINAMICS G120 PM240 Power Module, 30 kW / 480V, Χωρίς Φίλτρο με Chopper Φρένων

Επισκόπηση

Το 6SL3224-0BE33-0UA0 είναι μια μονάδα ισχύος 30 kW από τη σειρά SINAMICS G120 της Siemens — μία από τις πιο ευρέως χρησιμοποιούμενες πλατφόρμες μεταβλητής συχνότητας (VFD) στην αυτοματοποίηση βιομηχανικών διεργασιών. Συγκεκριμένα, αυτή είναι η παραλλαγή PM240: χωρίς φίλτρο, με ενσωματωμένο chopper φρένων, σχεδιασμένη για τριφασικές εφαρμογές AC στην περιοχή τάσης 380–480 V.

Στον πυρήνα του, το PM240 είναι ο «μυς» ενός συστήματος G120. Χειρίζεται όλη την εργασία μετατροπής ισχύος — ανορθώνει την εισερχόμενη παροχή AC, διαχειρίζεται την τάση του DC bus και παράγει την έξοδο μεταβλητής συχνότητας που ελέγχει την ταχύτητα και τη ροπή του κινητήρα. Η νοημοσύνη ελέγχου βρίσκεται σε μια ξεχωριστή Μονάδα Ελέγχου (σειρά CU230/CU240), η οποία κουμπώνει απευθείας στο PM240 μέσω μιας τυποποιημένης διεπαφής. Αυτή η αρθρωτή προσέγγιση είναι ένα από τα καθοριστικά πλεονεκτήματα του G120: μπορείτε να αντικαταστήσετε, να αναβαθμίσετε ή να επαναδιαμορφώσετε τον οδηγό χωρίς να αγγίξετε το στάδιο ισχύος ή να ξανακαλωδιώσετε τον πίνακα.

Βασικές Τεχνικές Προδιαγραφές

Υψηλή Υπερφόρτωση έναντι Χαμηλής Υπερφόρτωσης — Ποια Λειτουργία σας Αφορά;

Αυτή είναι μια λεπτομέρεια που μπερδεύει τους χρήστες του G120 για πρώτη φορά, οπότε αξίζει να εξηγηθεί με σαφήνεια.

Λειτουργία Υψηλής Υπερφόρτωσης (HO) ορίζει τη μονάδα στα 30 kW. Είναι η σωστή επιλογή για φορτία που απαιτούν σύντομες, απότομες κορυφές ροπής — συστήματα μεταφοράς που πρέπει να ξεκινούν υπό πλήρες φορτίο, ανυψωτήρες, εξωθητές ή οποιαδήποτε εφαρμογή όπου ο κινητήρας μπορεί να χρειαστεί να ωθήσει πολύ πέρα από την ονομαστική του τιμή σε σταθερή κατάσταση για λίγα δευτερόλεπτα κάθε φορά. Ο οδηγός θα διατηρήσει 200% ονομαστικό ρεύμα για έως και 3 δευτερόλεπτα, και 150% για έως και 57 δευτερόλεπτα, πριν ενεργοποιηθεί ο θερμικός περιορισμός.

Λειτουργία Χαμηλής Υπερφόρτωσης (LO) ορίζει το ίδιο υλικό στα 37 kW. Εδώ οι απαιτήσεις υπερφόρτωσης είναι πιο ήπιες — φυγοκεντρικές αντλίες, ανεμιστήρες και συμπιεστές σπάνια βλέπουν ξαφνικές κορυφές ροπής. Σχεδιάζοντας για ένα πιο ήπιο προφίλ υπερφόρτωσης, η Siemens επιτρέπει στο ίδιο PM240 να εξυπηρετεί έναν φυσικά μεγαλύτερο κινητήρα σε αυτές τις εφαρμογές, αξιοποιώντας καλύτερα το υλικό που ήδη έχετε.

Η διάκριση έχει σημασία κατά την επιλογή του κινητήρα, όχι κατά την εγκατάσταση. Και οι δύο λειτουργίες λειτουργούν σε πανομοιότυπο υλικό.

Ενσωματωμένο Chopper Φρένων — Γιατί Υπάρχει

Οι τυπικοί μεταβλητής συχνότητας οδηγοί απορρίπτουν την αναγεννητική ενέργεια (από φορτία που επιβραδύνουν) πίσω στο DC bus. Χωρίς κάπου να πάει αυτή η ενέργεια, η τάση του DC bus ανεβαίνει μέχρι ο οδηγός να παρουσιάσει σφάλμα. Το PM240 λύνει αυτό το πρόβλημα με ένα ενσωματωμένο κύκλωμα chopper φρένων, το οποίο διοχετεύει την πλεονάζουσα ενέργεια σε μια εξωτερική αντίσταση φρένων (πωλείται ξεχωριστά, διαστασιολογημένη ανάλογα με την εφαρμογή).

Αυτό καθιστά το PM240 κατάλληλο για εφαρμογές με:

• Συχνές ή γρήγορες κύκλους επιβράδυνσης
• Φορτία υψηλής αδράνειας (μεγάλοι σφόνδυλοι, φυγοκεντρητές, συστήματα περιέλιξης/ξετυλίγματος)
• Κατακόρυφα φορτία ή συστήματα ανύψωσης όπου το φορτίο μπορεί να οδηγήσει τον κινητήρα ως γεννήτρια

Εάν η εφαρμογή σας λειτουργεί σε σταθερή κατεύθυνση χωρίς σημαντικές απαιτήσεις αναγεννητικού φρεναρίσματος, το chopper παραμένει ανενεργό — δεν προσθέτει κανένα μειονέκτημα στην εγκατάσταση.

Τι Δεν Περιλαμβάνει το PM240

Πριν από την παραγγελία, σημειώστε τι περιλαμβάνεται με το 6SL3224-0BE33-0UA0:

• Καμία Μονάδα Ελέγχου. Το PM240 απαιτεί μια συμβατή CU (όπως η CU240E-2, CU230P-2, ή άλλες από τη σειρά G120) για να λειτουργήσει. Η σωστή CU εξαρτάται από το πρωτόκολλο fieldbus, τις απαιτήσεις ασφαλείας και τις ανάγκες I/O.
• Κανένα BOP (Basic Operator Panel). Η τοπική ρύθμιση παραμέτρων απαιτεί ένα προαιρετικό BOP-2 ή σύνδεση με ένα εργαλείο αρχικής ρύθμισης όπως το STARTER ή το Startdrive.
• Κανένα φίλτρο γραμμής EMC. Η κατάληξη "0UA0" στον κωδικό προϊόντος υποδηλώνει μονάδα χωρίς φίλτρο. Εάν η εγκατάστασή σας απαιτεί συμμόρφωση με τα όρια EMC Κατηγορίας C2 ή C3, πρέπει να προστεθεί ένα εξωτερικό φίλτρο γραμμής ή να καθοριστεί η παραλλαγή με φίλτρο (κατάληξη "0AA0").

Τυπικές Εφαρμογές

Το 6SL3224-0BE33-0UA0 βρίσκεται σε ένα ευρύ φάσμα περιβαλλόντων αυτοματοποίησης διεργασιών και εργοστασίων:

• Συστήματα αντλιών και ανεμιστήρων (λειτουργία σε λειτουργία LO για μέγιστη ονομαστική τιμή κινητήρα)
• Γραμμές μεταφοράς και διαχείριση υλικών (αξιοποιώντας τη λειτουργία HO για εκκίνηση ανάλογα με το φορτίο)
• Συμπιεστές και αναμικτήρες
• Δευτερεύοντες άξονες εργαλειομηχανών
• Μηχανήματα συσκευασίας
• Μονάδες διαχείρισης αέρα HVAC σε μεγαλύτερα εμπορικά ή βιομηχανικά κτίρια

Η περιοχή ισχύος 30/37 kW καλύπτει μεγέθη κινητήρων που βρίσκονται στο όριο μεταξύ μικρότερων οδηγών μεταβλητής ταχύτητας και μεγαλύτερων συστημάτων οδηγών που τοποθετούνται σε ντουλάπια — καθιστώντας το G120 μια πρακτική επιλογή όπου ο χώρος του πίνακα και η ευελιξία εγκατάστασης έχουν σημασία.

Συχνές Ερωτήσεις

Ε1: Λειτουργεί αυτή η μονάδα ισχύος με όλες τις Μονάδες Ελέγχου SINAMICS G120;

Οι περισσότερες Μονάδες Ελέγχου G120 από τις οικογένειες CU230P-2 και CU240E-2 τοποθετούνται απευθείας στο PM240. Ωστόσο, δεν είναι κάθε συνδυασμός CU-PM έγκυρος — η Siemens δημοσιεύει έναν πίνακα συμβατότητας στο εγχειρίδιο εγκατάστασης του συστήματος G120 (διαθέσιμο στην πύλη Siemens Industry Online Support) που επιβεβαιώνει ποιοι συνδυασμοί είναι εγκεκριμένοι. Εάν αντικαθιστάτε έναν οδηγό που λειτουργούσε προηγουμένως, αντιστοιχίστε τον κωδικό προϊόντος της CU από την υπάρχουσα εγκατάσταση αντί να υποθέσετε ότι οποιαδήποτε CU θα λειτουργήσει με αυτό το PM240.

Ε2: Ποια είναι η διαφορά μεταξύ του 6SL3224-0BE33-0UA0 (χωρίς φίλτρο) και του 6SL3224-0BE33-0AA0 (με φίλτρο);

Το υλικό μέσα και στις δύο μονάδες είναι ουσιαστικά το ίδιο — ίδιο μέγεθος πλαισίου, ίδια ονομαστική ισχύς, ίδιο chopper φρένων. Η παραλλαγή με φίλτρο (0AA0) προσθέτει ένα ενσωματωμένο φίλτρο γραμμής EMC Κατηγορίας Α, καθιστώντας την φυσικά ψηλότερη (635 mm έναντι 497 mm) και πιο κατάλληλη για εγκαταστάσεις όπου οι αγώγιμες ηλεκτρομαγνητικές εκπομπές πρέπει να πληρούν τις απαιτήσεις EN 61800-3 Κατηγορίας C2. Το μοντέλο 0UA0 χωρίς φίλτρο καθορίζεται όπου υπάρχει ήδη ένα εξωτερικό φίλτρο στον πίνακα, όπου ο οδηγός συνδέεται σε μια βιομηχανική παροχή απαλλαγμένη από αυστηρές απαιτήσεις EMC, ή όπου η μικρότερη επιφάνεια είναι προτεραιότητα.

Ε3: Μπορεί αυτός ο οδηγός να χρησιμοποιηθεί σε παροχή 480 V, όπως ορίζεται στον τίτλο του προϊόντος;

Ναι. Η ονομαστική περιοχή εισόδου 380–480 V 3AC (±10%) σημαίνει ότι ο οδηγός έχει σχεδιαστεί για να λειτουργεί σωστά σε οποιαδήποτε ονομαστική τάση παροχής μεταξύ 380 V και 480 V. Μια παροχή 480 V εμπίπτει σε αυτήν την περιοχή. Η ανοχή ±10% σημαίνει ότι ο οδηγός θα χειριστεί παροδικές τάσεις έως περίπου 528 V χωρίς σφάλμα — χρήσιμο σε συστήματα παροχής όπου η ρύθμιση τάσης δεν είναι τέλεια.

Ε4: Είναι το 6SL3224-0BE33-0UA0 ακόμα σε παραγωγή;

Αυτός ο συγκεκριμένος κωδικός προϊόντος έχει καταχωρηθεί από ορισμένους διανομείς ως καταργημένος ή μεταβατικός. Η Siemens αναπτύσσει ενεργά την πλατφόρμα G120, και οι διαμορφώσεις διαδόχου μπορεί να φέρουν ενημερωμένους κωδικούς προϊόντων που αντικατοπτρίζουν αναθεωρημένες αναθεωρήσεις υλικού. Για συνεχιζόμενα έργα, συνιστάται να επιβεβαιώσετε την τρέχουσα διαθεσιμότητα και να ελέγξετε εάν ισχύει ένας άμεσος κωδικός αντικατάστασης. Ανακατασκευασμένες μονάδες και μονάδες ανταλλαγής από αξιόπιστους προμηθευτές αυτοματοποίησης βιομηχανικών διεργασιών παραμένουν μια πρακτική επιλογή για εφαρμογές συντήρησης.

Ε5: Ποια αντίσταση φρένων πρέπει να συνδυαστεί με αυτή τη μονάδα;

Η κατάλληλη αντίσταση φρένων εξαρτάται από την ισχύ φρένων που απαιτεί η εφαρμογή σας — ειδικά την κορυφαία ισχύ φρένων, τον κύκλο λειτουργίας των γεγονότων φρεναρίσματος και τη συνολική ενέργεια που πρέπει να διαχυθεί ανά κύκλο. Η Siemens δημοσιεύει οδηγίες για τη διαστασιολόγηση αντιστάσεων στο εγχειρίδιο εγκατάστασης υλικού SINAMICS G120 (αριθμός εγγράφου 6SL3097-4AL00-0BP3 ή ισοδύναμο για την έκδοση firmware σας). Ως σημείο εκκίνησης, η αντίσταση πρέπει να είναι ονομαστικής ισχύος για την κορυφαία ισχύ του chopper του PM240 και θερμικά διαστασιολογημένη για τον ρυθμό επανάληψης των κύκλων επιβράδυνσης. Η υποδιαστασιολόγηση της αντίστασης είναι ένα κοινό σφάλμα αρχικής ρύθμισης που οδηγεί σε πρόωρη θερμική απενεργοποίηση.

Σημείωση: Η μονάδα ισχύος 6SL3224-0BE33-0UA0 παραδίδεται χωρίς Μονάδα Ελέγχου ή πίνακα χειριστή. Η πλήρης λειτουργία του συστήματος απαιτεί μια συμβατή Μονάδα Ελέγχου SINAMICS G120, η οποία παραγγέλλεται ξεχωριστά. Επαληθεύετε πάντα τις προδιαγραφές με το φύλλο δεδομένων προϊόντος της Siemens πριν από την εγκατάσταση.
