Ανταλλακτική μονάδα σερβοκινητήρα 6SL3120-2TE21-8AA3 Siemens OEM

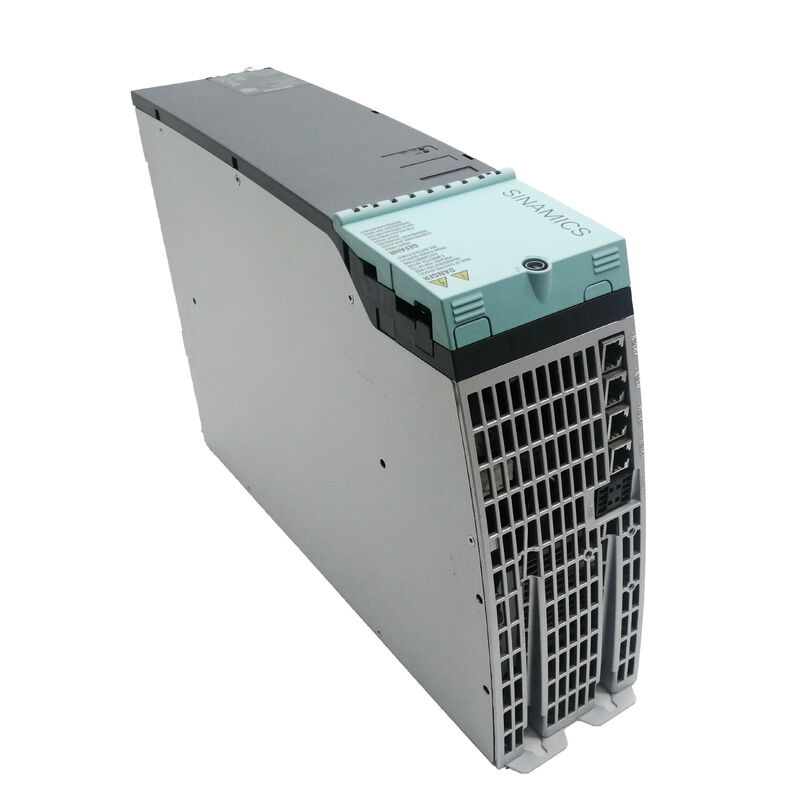

Η λειτουργία δύο σερβοκινητήρων από μία μόνο μονάδα κίνησης προσφέρει σημαντικά πλεονεκτήματα μηχανικής σχεδίασης — λιγότερες θέσεις στο ερμάριο ελέγχου, κοινή σύνδεση DC bus και μειωμένη πολυπλοκότητα καλωδίωσης. Η Siemens 6SL3120-2TE21-8AA3 είναι μια Διπλή Μονάδα Κινητήρα της σειράς SINAMICS S120 σε μορφή βιβλίου, με ονομαστική ισχύ 2 * 18A και σχεδιασμένη για να διαχειρίζεται δύο ανεξάρτητους σερβοκινητήρες με το ολοκληρωμένο σύνολο χαρακτηριστικών που καθιστά το S120 την προτιμώμενη πλατφόρμα κίνησης για εργαλεία ακριβείας, ρομποτική και αυτοματοποιημένα συστήματα παραγωγής.

Αυτή η μονάδα αντλεί από τον κοινό σύνδεσμο DC που δημιουργείται από την ανάντη Μονάδα Γραμμής, μετατρέπει 600 VDC σε δύο ανεξάρτητες τριφασικές εξόδους 400V AC και επικοινωνεί με τη Μονάδα Ελέγχου μέσω Drive-CLiQ — της αποκλειστικής ψηφιακής διεπαφής της Siemens που συνδυάζει τροφοδοσία, ανάδραση κωδικοποιητή και έξυπνη αναγνώριση μονάδας σε ένα μόνο καλώδιο. Για οποιοδήποτε σύστημα S120 που απαιτεί δύο άξονες με παρόμοιες απαιτήσεις ρεύματος σε ένα συμπαγές περίβλημα, αυτή η μονάδα προσφέρει μια αποδοτική, εξοικονόμηση χώρου λύση.

Το Drive-CLiQ — η ιδιόκτητη ψηφιακή διεπαφή της Siemens — ενοποιεί πολλαπλές λειτουργίες σε μια ενιαία τυποποιημένη σύνδεση, μεταφέροντας σήματα κωδικοποιητή, δεδομένα αναγνώρισης μονάδας και πληροφορίες παραμετροποίησης μεταξύ της Μονάδας Ελέγχου και κάθε Μονάδας Κινητήρα. Κάθε μονάδα S120 περιέχει μια ηλεκτρονική ετικέτα τύπου που η Μονάδα Ελέγχου διαβάζει αυτόματα κατά την εκκίνηση, αναγνωρίζοντας την ακριβή διαμόρφωση υλικού χωρίς χειροκίνητη εισαγωγή παραμέτρων.

Για την 6SL3120-2TE21-8AA3, αυτή η δυνατότητα αυτόματης αναγνώρισης σημαίνει ότι η έναρξη λειτουργίας νέων μονάδων ή η αντικατάσταση υπαρχουσών μονάδων διαρκεί λεπτά αντί για ώρες. Η Μονάδα Ελέγχου διαβάζει τη μονάδα, αναγνωρίζει το υλικό και εφαρμόζει αυτόματα την κατάλληλη διαμόρφωση. Σε περιβάλλοντα παραγωγής πολλαπλών αξόνων όπου η αντικατάσταση κίνησης πρέπει να γίνεται γρήγορα, αυτό το χαρακτηριστικό επηρεάζει άμεσα τον χρόνο λειτουργίας της μηχανής και την παραγωγικότητα.

Το καλώδιο Drive-CLiQ που απαιτείται για τη σύνδεση γειτονικών μονάδων περιλαμβάνεται με την 6SL3120-2TE21-8AA3, προ-κομμένο για να ταιριάζει με το πλάτος της μονάδας.

Η πιστοποίηση ασφάλειας σύγχρονων μηχανημάτων είναι ενσωματωμένη απευθείας στην 6SL3120-2TE21-8AA3, η οποία περιλαμβάνει το πακέτο λειτουργιών Extended Safety Integrated ως στάνταρ, πληρώντας το Επίπεδο Απόδοσης d (PL d) και την Κατηγορία 3 σύμφωνα με το EN ISO 13849-1. Οι διαθέσιμες λειτουργίες ασφαλείας περιλαμβάνουν:

Αυτές οι λειτουργίες λειτουργούν χωρίς να απαιτούνται εξωτερικά ρελέ ασφαλείας ή μονάδες ασφαλείας PLC. Η λογική ασφαλείας εκτελείται εσωτερικά εντός της μονάδας κίνησης, μειώνοντας την πολυπλοκότητα καλωδίωσης και τον αριθμό των εξαρτημάτων στην αλυσίδα ασφαλείας. Για τους κατασκευαστές μηχανών που πιστοποιούν εξοπλισμό σύμφωνα με τις απαιτήσεις της Οδηγίας Μηχανημάτων, η ύπαρξη ενσωματωμένων λειτουργιών ασφαλείας απλοποιεί τις διαδικασίες τεκμηρίωσης και επικύρωσης.

Η τυπική μεταγωγή PWM σε σερβοκινητήρες μπορεί να παράγει κανονικά μοτίβα παλμών που μπορεί να διεγείρουν μηχανικές συχνότητες συντονισμού ή να παράγουν ακουστικό θόρυβο. Η 6SL3120-2TE21-8AA3 χρησιμοποιεί βελτιστοποιημένα μοτίβα παλμών (OPP) που τυχαιοποιούν ή προσαρμόζουν τις ακολουθίες μεταγωγής για να μειώσουν το αρμονικό περιεχόμενο και τον ακουστικό θόρυβο μεταγωγής.

Για εργαλεία ακριβείας όπου η ποιότητα της επιφάνειας είναι ευαίσθητη σε κραδασμούς που προκαλούνται από την κίνηση, και για εφαρμογές όπου η μείωση του ακουστικού θορύβου είναι σημαντική σε περιβάλλοντα παραγωγής, το χαρακτηριστικό βελτιστοποιημένου μοτίβου παλμών αντιμετωπίζει και τις δύο ανησυχίες χωρίς να απαιτεί τροποποιήσεις στην επιλογή μεγέθους κινητήρα ή στη ρύθμιση ελέγχου.

Η 6SL3120-2TE21-8AA3 λειτουργεί κατάντη της Μονάδας Γραμμής (η οποία χειρίζεται τη μετατροπή AC σε DC και, σε αναγεννητικές εκδόσεις, επιστρέφει την ενέργεια πέδησης στο δίκτυο τροφοδοσίας). Η μονάδα συνδέεται στον κοινό σύνδεσμο DC μέσω ενσωματωμένων συνδετήρων ράβδων — δεν απαιτείται ξεχωριστή καλωδίωση DC bus μεταξύ μονάδων σε μορφή βιβλίου σε τυπικές διαμορφώσεις S120.

Η Μονάδα Ελέγχου (CU320 ή CU310) συνδέεται μέσω Drive-CLiQ και εκτελεί έλεγχο κλειστού βρόχου και για τους δύο άξονες ταυτόχρονα. Η ανάδραση του κινητήρα — συμπεριλαμβανομένων των σημάτων κωδικοποιητή, της παρακολούθησης θερμοκρασίας και του ελέγχου φρένου — επιστρέφει στη Μονάδα Κινητήρα μέσω του συνδετήρα κινητήρα και προωθείται ανάντη στη Μονάδα Ελέγχου μέσω Drive-CLiQ.

Τυπικές διαμορφώσεις συστήματος περιλαμβάνουν:

Η 6SL3120-2TE21-8AA3 ανήκει στη γενιά υλικού AA3 των μονάδων SINAMICS S120 σε μορφή βιβλίου, την οποία η Siemens διέκοψε τον Ιανουάριο του 2021. Η άμεση λειτουργική αντικατάσταση είναι η 6SL3120-2TE21-8AC0 — η τρέχουσα γενιά AC0 διατηρεί πανομοιότυπες ηλεκτρικές προδιαγραφές (2 * 18A, είσοδος 600 VDC, μορφή βιβλίου) με ενημερωμένο υλικό. Για εγκαταστάσεις που διατηρούν υπάρχοντα συστήματα S120 γενιάς AA3, οι μονάδες AA3 παραμένουν διαθέσιμες μέσω πιστοποιημένων προμηθευτών βιομηχανικού αυτοματισμού, και η αυτόματη αναγνώριση μονάδας του Drive-CLiQ διασφαλίζει την απλή εναλλαγή μεταξύ υλικού AA3 και AC0 σε υπάρχοντα συστήματα.

Ναι. Και τα δύο κανάλια κινητήρων λειτουργούν ανεξάρτητα — φιλοξενώντας διαφορετικούς τύπους κινητήρων, ταχύτητες και προφίλ φορτίου. Η Μονάδα Ελέγχου διαχειρίζεται κάθε άξονα ως ξεχωριστό αντικείμενο κίνησης με το δικό του βρόχο ελέγχου και σύνολο παραμέτρων. Το μόνο κοινό στοιχείο είναι η είσοδος DC bus. Εφόσον η συνεχής απαίτηση ρεύματος κανενός κινητήρα δεν υπερβαίνει τα 18A και η συνδυασμένη μέγιστη απαίτηση παραμένει εντός της χωρητικότητας του DC link, η μονάδα τους διαχειρίζεται ανεξάρτητα.

Η 6SL3120-2TE21-8AA3 συνδέεται με οποιαδήποτε συμβατή με SINAMICS S120 Μονάδα Ελέγχου μέσω Drive-CLiQ. Κοινές συνδυασμοί περιλαμβάνουν την CU320-2 (για συστήματα πολλαπλών αξόνων με πολλαπλές μονάδες κινητήρων), την CU310-2 (για απλούστερες διαμορφώσεις μονής κίνησης) και τις ενσωματωμένες μονάδες ελέγχου SIMOTION D ή SINUMERIK που ενσωματώνουν λειτουργικότητα κίνησης S120. Η Μονάδα Ελέγχου πρέπει να υποστηρίζει τις λειτουργίες Extended Safety Integrated για να χρησιμοποιήσει τα χαρακτηριστικά ασφαλείας της μονάδας.

Και οι δύο είναι λειτουργικά πανομοιότυπες — ίδια ονομαστική ισχύς 2 * 18A, μορφή βιβλίου, διεπαφή Drive-CLiQ και σύνολο χαρακτηριστικών Safety Integrated. Η γενιά AC0 διαθέτει ενημερωμένο υλικό με μικρές βελτιώσεις στις προδιαγραφές εξαρτημάτων και στην κατασκευή. Η αυτόματη αναγνώριση ηλεκτρονικής ετικέτας τύπου του Drive-CLiQ διασφαλίζει ότι η Μονάδα Ελέγχου αναγνωρίζει και τις δύο γενιές χωρίς αλλαγές παραμέτρων, καθιστώντας την AC0 μια άμεση αντικατάσταση για την AA3.

Κάθε 6SL3120-2TE21-8AA3 αποστέλλεται με ένα καλώδιο Drive-CLiQ προ-κομμένο για να τη συνδέσει με γειτονικές μονάδες στη στοίβα βιβλίου. Το μήκος του καλωδίου αντιστοιχεί στο πλάτος της μονάδας, επιτρέποντας τη σύνδεση σε αλυσίδα χωρίς παραγγελία ξεχωριστών καλωδίων σύνδεσης μεταξύ μονάδων. Τα καλώδια προς τη Μονάδα Ελέγχου ή άλλα μη γειτονικά εξαρτήματα παραγγέλλονται ξεχωριστά.

Οι μονάδες πλεονάζοντος αποθέματος στην αρχική συσκευασία της Siemens που δεν έχουν ποτέ τροφοδοτηθεί προσφέρουν την πλησιέστερη εμπειρία με νέα εξαρτήματα, υποθέτοντας σωστές συνθήκες αποθήκευσης (ελεγχόμενη θερμοκρασία, χαμηλή υγρασία). Οι επαγγελματικά ανακατασκευασμένες μονάδες θα πρέπει να έχουν αντικατασταθεί οι πυκνωτές DC bus (οι ηλεκτρολυτικοί πυκνωτές υποβαθμίζονται με την ηλικία ανεξάρτητα από τις ώρες λειτουργίας), επαλήθευση της διεπαφής Drive-CLiQ και επιβεβαίωση λειτουργίας των λειτουργιών ασφαλείας μέσω δοκιμών. Για κρίσιμες μηχανές παραγωγής, ζητήστε τεκμηρίωση των αντικατασταθέντων εξαρτημάτων και των διαδικασιών δοκιμών πριν από την έναρξη λειτουργίας.
