3 Άξονες Simodrive 610 AC Τροφοδοτικό Κύκλωμα Ισχύος 6SC6108-0SN00

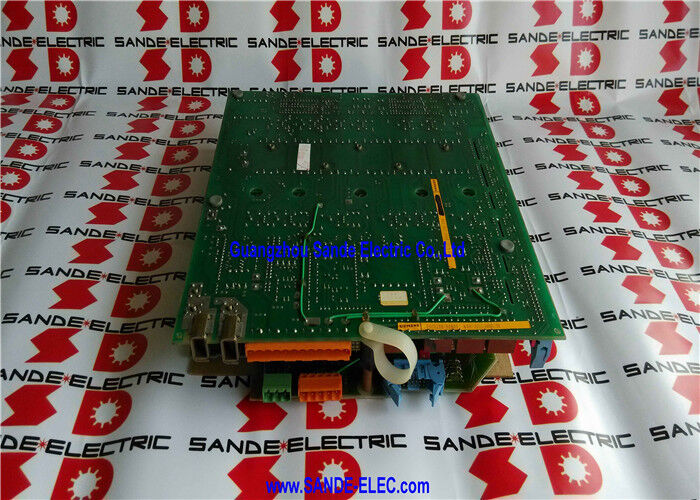

6SC6108-0SN00 | Siemens SIMODRIVE 610 AC Feed Drive Power PCB — A38 / 8/16A / 3-Axis / CNC Servo Drive Power Board

SIMODRIVE 610 — Ενσωματωμένο σύστημα μετάδοσης κίνησης με CNC της Siemens

Το SIMODRIVE 610 (σειρά 6SC61xx) είναι το ενσωματωμένο σερβομηχανικό σύστημα κίνησης CNC παλαιότερης γενιάς της Siemens — σχεδιασμένο να λειτουργεί με χειριστήρια CNC SINUMERIK για ακριβή έλεγχο τροφοδοσίας εργαλειομηχανών πολλαπλών αξόνων. Το SIMODRIVE 610 προϋπήρχε των πλατφορμών SIMODRIVE 611 και SINAMICS και είχε αναπτυχθεί ευρέως σε κέντρα μηχανικής κατεργασίας, κέντρα τόρνευσης και μηχανές λείανσης χρησιμοποιώντας χειριστήρια SINUMERIK 3, 810, 820 και πρώιμα 840.

Στην αρχιτεκτονική SIMODRIVE 610, οι μονάδες κίνησης τροφοδοσίας συνδυάζουν τα ηλεκτρονικά ρύθμισης και το στάδιο ισχύος σε μια συμπαγή μονάδα μετάδοσης κίνησης. Το 6SC6108-0SN00 είναι το PCB του κυκλώματος ισχύος (το τμήμα ισχύος "Leistungsteil") σε μια μονάδα κίνησης τροφοδοσίας AC SIMODRIVE 610 3 αξόνων.

Βασικές Προδιαγραφές

Το SIMODRIVE 610 στην Ιεραρχία του Drive Siemens

Το SIMODRIVE 610 αντιπροσωπεύει την προηγούμενη γενιά συστημάτων μετάδοσης κίνησης με CNC της Siemens:

Οι εργαλειομηχανές εξοπλισμένες με μονάδες τροφοδοσίας SIMODRIVE 610 παραμένουν σε λειτουργία σε πολλά περιβάλλοντα παραγωγής — απαιτώντας εφεδρικά PCB ισχύος όπως το 6SC6108-0SN00 για συντήρηση και επισκευή.

Σενάρια εφαρμογής

Σφάλμα PCB SIMODRIVE 610 power:Η μονάδα κίνησης τροφοδοσίας SIMODRIVE 610 μιας εργαλειομηχανής ελεγχόμενης από SINUMERIK αναπτύσσει σφάλματα τροφοδοσίας άξονα — συναγερμοί σερβομηχανισμού που υποδεικνύουν αστοχίες IGBT ή τροφοδοσίας σταδίου ισχύος στη μονάδα τροφοδοσίας. Το PCB ισχύος 6SC6108-0SN00 A38 αναγνωρίζεται ως το σφάλμα. Η αντικατάσταση αποκαθιστά την ικανότητα ελέγχου άξονα της μονάδας τροφοδοσίας.

Υπηρεσία μονάδας δίσκου SIMODRIVE 610:Μια μονάδα παραγωγής που συντηρεί παλαιότερες εργαλειομηχανές εξοπλισμένες με SIMODRIVE 610 διατηρεί το 6SC6108-0SN00 ως ανταλλακτικό για τη συγκεκριμένη μονάδα μετάδοσης κίνησης που είναι τοποθετημένη στον εξοπλισμό τους.

FAQ

Ε1: Ποια είναι η σχέση μεταξύ του 6SC6108-0SN00 (Power PCB) και της πλακέτας ρύθμισης στη μονάδα SIMODRIVE 610;

Η μονάδα κίνησης τροφοδοσίας SIMODRIVE 610 χωρίζεται σε μια πλακέτα ρύθμισης (ηλεκτρονικά ελέγχου — αλγόριθμοι ρύθμισης, επικοινωνία με SINUMERIK CNC, αποθήκευση παραμέτρων) και ένα PCB ισχύος (στάδιο ισχύος — μεταγωγή IGBT, παραγωγή ρεύματος κινητήρα). Το 6SC6108-0SN00 είναι το PCB ισχύος: περιέχει τα τρανζίστορ μετατροπέα και ανίχνευση ρεύματος και για τους τρεις άξονες, αλλά όχι παραμέτρους κίνησης. Οι παράμετροι αποθηκεύονται στον πίνακα ρύθμισης. Τα σφάλματα σταδίου ισχύος και τα σφάλματα ρύθμισης παράγουν διαφορετικά χαρακτηριστικά συναγερμού.

Ε2: Ποιοι συναγερμοί CNC SINUMERIK υποδεικνύουν σφάλμα PCB ισχύος 6SC6108-0SN00;

Τα σφάλματα PCB ισχύος στις μονάδες SIMODRIVE 610 παράγουν συναγερμούς σε επίπεδο μονάδας στο SINUMERIK CNC — συνήθως υποδεικνύουν σφάλμα υλικού μονάδας άξονα, σφάλμα IGBT ή αστοχία μονάδας μονάδας τροφοδοσίας σε έναν ή περισσότερους από τους τρεις άξονες. Οι ενδεικτικές λυχνίες LED της μονάδας κίνησης παρέχουν επίσης κωδικούς κατάστασης που βοηθούν στον εντοπισμό του σφάλματος εντός της μονάδας. Εάν η πλακέτα ρύθμισης και οι σερβοκινητήρες δοκιμάζονται σωστά, αλλά οι συναγερμοί στάθμης ισχύος παραμένουν στον άξονα ενεργοποιημένο, η τροφοδοσία PCB είναι η διαγνωστική προτεραιότητα.

Ε3: Το PCB ισχύος 6SC6108-0SN00 αποθηκεύει παραμέτρους μονάδας δίσκου;

Όχι. Οι παράμετροι μετάδοσης κίνησης — ρυθμίσεις κέρδους άξονα, όρια ρεύματος, όρια παρακολούθησης — αποθηκεύονται στον πίνακα ρύθμισης (PCB ελέγχου κλειστού βρόχου) και όχι στο PCB ισχύος. Η αντικατάσταση του 6SC6108-0SN00 δεν επηρεάζει τις αποθηκευμένες παραμέτρους. Αφού τοποθετήσετε το τροφοδοτικό PCB αντικατάστασης, βεβαιωθείτε ότι και οι τρεις μονάδες κίνησης αξόνων λειτουργούν πριν επιστρέψετε το μηχάνημα σε λειτουργία.

Ε4: Ποιες προφυλάξεις ασφαλείας εφαρμόζονται κατά την αντικατάσταση του 6SC6108-0SN00;

Απομονώστε και κλειδώστε το τροφοδοτικό της μονάδας SIMODRIVE 610. Το PCB ισχύος περιέχει πυκνωτές και λειτουργεί από ένα δίαυλο DC που διατηρεί το φορτίο μετά την αφαίρεση του ρεύματος — βεβαιωθείτε ότι η τάση του διαύλου είναι σε ασφαλή επίπεδα πριν από την εσωτερική πρόσβαση. Το PCB ισχύος A38 είναι τοποθετημένο δίπλα σε συνδέσεις διαύλου υψηλής τάσης. Χειριστείτε την ανταλλακτική πλακέτα με αντιστατικό λουράκι καρπού σε επιφάνεια ασφαλή για ESD.
