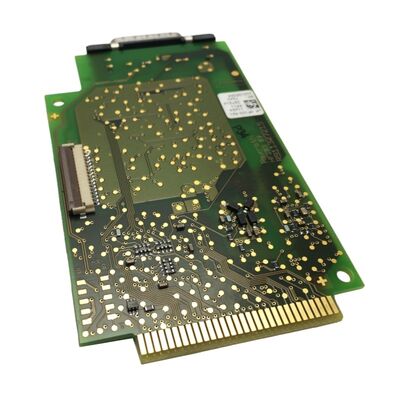

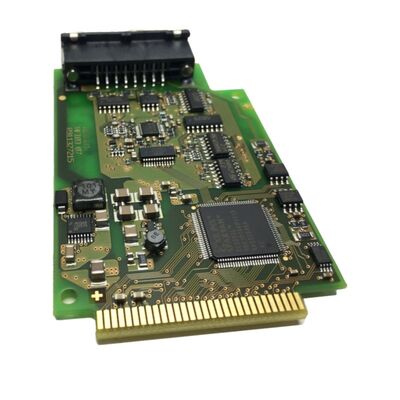

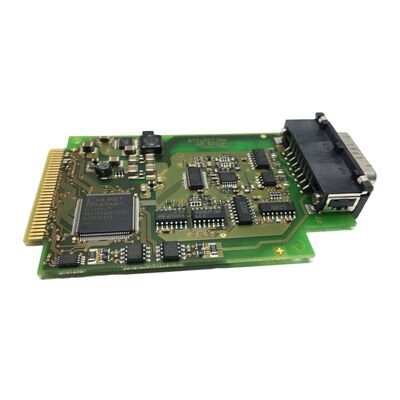

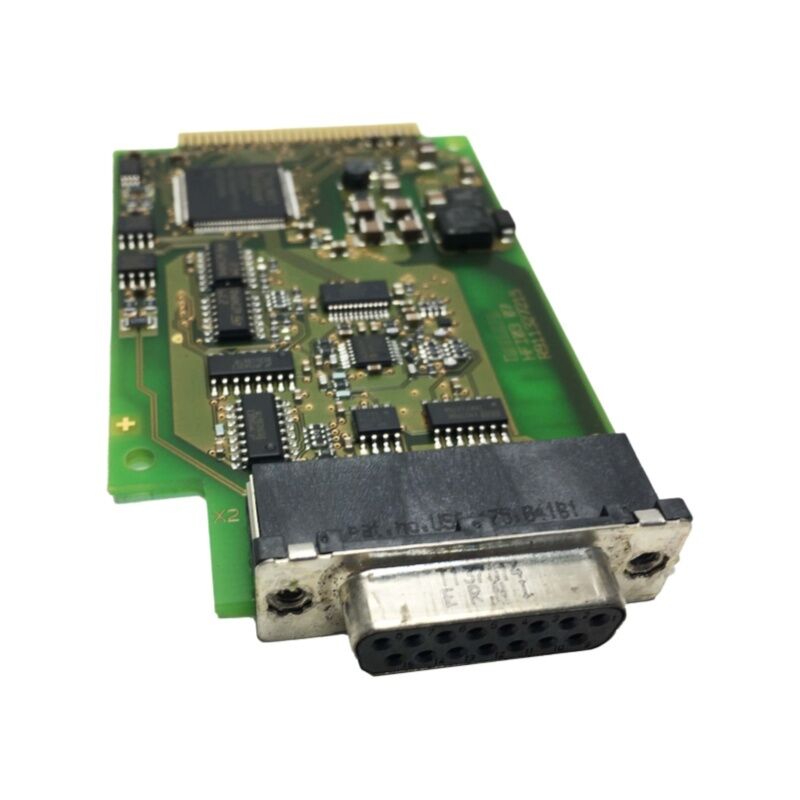

Πλακέτα Κυκλώματος Σερβο-Κωδικοποιητή Rexroth HFI003 R911327215
Πλακέτα Κυκλώματος Σερβο-Κωδικοποιητή Rexroth HFI003 07R911327215
Η Μικρή Πλακέτα που Φέρει Μεγάλη Ευθύνη
Σε ένα σύστημα σερβοκινητήρα Rexroth, η πλακέτα κυκλώματος του κωδικοποιητή λειτουργεί ως η νοημοσύνη του κινητήρα. Αυτή η πλακέτα δεν μεταδίδει απλώς παλμούς θέσης. αποθηκεύει την ταυτότητα του κινητήρα. Η Rexroth HFI003 (Αριθμός Υλικού R911327215) είναι η πλακέτα διεπαφής κωδικοποιητή PCB που είναι τοποθετημένη στο άκρο του άξονα του κινητήρα, γεφυρώνοντας τον αισθητήρα ανάδρασης και τον σερβο οδηγό IndraDrive. Όταν αυτή η πλακέτα αποτύχει, ο οδηγός δεν μπορεί να αναγνωρίσει τον κινητήρα, δεν μπορεί να διαβάσει έγκυρα δεδομένα θέσης και δεν θα λειτουργήσει.
Σε αντίθεση με τους απλούς περιστροφικούς κωδικοποιητές, η αρχιτεκτονική της πλακέτας κωδικοποιητή της Rexroth αποθηκεύει κρίσιμες παραμέτρους του κινητήρα απευθείας στην πλακέτα PCB — συμπεριλαμβανομένης της ονομασίας μοντέλου, των δεδομένων περιέλιξης, του ονομαστικού ρεύματος και των τιμών βαθμονόμησης ειδικών για τον κωδικοποιητή. Το IndraDrive διαβάζει όλα αυτά αυτόματα κατά την εκκίνηση μέσω σειριακής επικοινωνίας. Αυτός είναι ο λόγος για τον οποίο η αντικατάσταση με έναν γενικό κωδικοποιητή δεν θα λειτουργήσει, και γιατί ο συγκεκριμένος αριθμός εξαρτήματος της πλακέτας έχει σημασία: το υλικολογισμικό στον οδηγό αναμένει μια αναγνωρισμένη συσκευή, και μόνο η σωστή πλακέτα κωδικοποιητή Rexroth παρέχει την κατάλληλη χειραψία δεδομένων.
Προδιαγραφές Εξαρτήματος
| Παράμετρος |
Λεπτομέρεια |
| Αριθμός Εξαρτήματος |
HFI003 |
| Αριθμός Υλικού |
R911327215 / 07R911327215 |
| Κατασκευαστής |
Rexroth (Indramat) |
| Τύπος Εξαρτήματος |
Πλακέτα κυκλώματος σερβο-άξονα κωδικοποιητή / πλακέτα διεπαφής κωδικοποιητή PCB |
| Λειτουργία |
Ανάδραση θέσης & ταχύτητας, αποθήκευση παραμέτρων κινητήρα |
| Συμβατό Σύστημα |
Σειρά σερβο οδηγών Rexroth IndraDrive |
| Θέση Τοποθέτησης |
Πίσω άκρο άξονα σερβοκινητήρα |
| Επικοινωνία |
Σειριακή διεπαφή κωδικοποιητή με ελεγκτή IndraDrive |
| Αποθηκευμένα Δεδομένα |
Αναγνωριστικό κινητήρα, τύπος κωδικοποιητή, τιμές βαθμονόμησης, παράμετροι περιέλιξης |
Συνήθεις Αιτίες Βλάβης και Συμπτώματα
Οι πλακέτες PCB κωδικοποιητή σε σερβοκινητήρες Rexroth λειτουργούν σε απαιτητικά περιβάλλοντα. Τοποθετημένες απευθείας στο περίβλημα του άξονα του κινητήρα, εκτίθενται στη θερμότητα από το σώμα του κινητήρα, τους κραδασμούς από το σύστημα μετάδοσης κίνησης και την πιθανή μόλυνση από ομίχλη ψυκτικού ή σκόνη λείανσης. Με την πάροδο του χρόνου, οι πυκνωτές υποβαθμίζονται, οι κολλήσεις ραγίζουν από θερμικούς κύκλους και τα οπτικά εξαρτήματα ανίχνευσης χάνουν την ακεραιότητα του σήματος.
Συνήθη συμπτώματα όταν το HFI003 αρχίζει να αποτυγχάνει:
- Συναγερμοί σφάλματος κωδικοποιητή F8022 / F2001 στην οθόνη του IndraDrive
- Ο οδηγός ανιχνεύει λανθασμένο ή μη αναγνωρισμένο τύπο κινητήρα κατά την εκκίνηση
- Ασταθής ανάδραση θέσης που προκαλεί ταλάντωση ή μετατόπιση σε χαμηλή ταχύτητα
- Ο οδηγός αρχικοποιείται σωστά αλλά παρουσιάζει σφάλματα κωδικοποιητή υπό φορτίο
- Πλήρης απώλεια επικοινωνίας κινητήρα — ο οδηγός δεν ανιχνεύει κινητήρα
Οποιαδήποτε από αυτές τις συνθήκες υποδεικνύει την πλακέτα κωδικοποιητή ως το κύριο εξάρτημα προς αξιολόγηση. Το καλώδιο του κωδικοποιητή, ο σύνδεσμος και η δρομολόγηση του καλωδίου θα πρέπει επίσης να ελεγχθούν πριν από την κατάληξη σε βλάβη της πλακέτας, αλλά η βλάβη της πλακέτας είναι η πιο συχνή βασική αιτία μόλις αποκλειστεί η καλωδίωση.
Θέματα Αποθήκευσης Παραμέτρων Κινητήρα
Μια κρίσιμη πτυχή του σχεδιασμού κωδικοποιητή της Rexroth που συχνά προκαλεί δυσκολίες στις ομάδες συντήρησης είναι η μνήμη δεδομένων του κινητήρα που είναι ενσωματωμένη στην πλακέτα του κωδικοποιητή. Κατά την αντικατάσταση αυτής της πλακέτας με μια νέα ή ανακατασκευασμένη μονάδα, η αντικατάσταση πρέπει να περιέχει τα σωστά δεδομένα παραμέτρων για τον συγκεκριμένο κινητήρα σας. Μια φυσικά πανομοιότυπη πλακέτα από διαφορετικό κινητήρα θα προκαλέσει στον οδηγό να διαβάσει τον λανθασμένο τύπο κινητήρα — με αποτέλεσμα λανθασμένα όρια ρεύματος, λανθασμένα δεδομένα μεταγωγής και σφάλματα που μπορεί να εμφανίζονται ως προβλήματα οδηγού αντί για προβλήματα κωδικοποιητή.
Αξιόπιστοι προμηθευτές της πλακέτας HFI003 είτε παρέχουν μονάδες προγραμματισμένες για τον τύπο του κινητήρα σας είτε επιβεβαιώνουν ότι η μονάδα έχει επαληθευτεί σε συμβατό σύστημα δοκιμών IndraDrive. Πριν από την αγορά, επιβεβαιώστε ότι τα δεδομένα του κωδικοποιητή έχουν επικυρωθεί έναντι των προδιαγραφών της πινακίδας του κινητήρα σας.
Εφαρμογές και Συμβατά Συστήματα Οδηγών
Η πλακέτα κωδικοποιητή HFI003 χρησιμοποιείται σε πολλαπλές οικογένειες σερβοκινητήρων Rexroth που λειτουργούν σε ελεγκτές IndraDrive, συμπεριλαμβανομένων των οικογενειών οδηγών HCS01, HCS02 και HCS03. Αυτά τα συστήματα οδηγών χρησιμοποιούνται ευρέως σε:
- Άξονες τροφοδοσίας και ατράκτου μηχανών εργαλειομηχανών CNC— κέντρα τόρνευσης, κέντρα κατεργασίας, μηχανές λείανσης
- Μηχανήματα εκτύπωσης και επεξεργασίας χαρτιού— εφαρμογές ελέγχου τάσης και εγγραφής ιστού
- Γραμμές συσκευασίας και πλήρωσης— συγχρονισμένη πολυ-αξονική τοποθέτηση για παραγωγή υψηλής απόδοσης
- Μηχανές χύτευσης με έγχυση πλαστικού— οδηγοί άξονα σύσφιξης και έγχυσης
- Αυτοματισμός συναρμολόγησης— ρομποτικά κελιά και συστήματα γάντζου που λειτουργούν πλατφόρμες IndraDrive
Προμήθεια και Επαλήθευση Ποιότητας
Το HFI003 συνήθως δεν είναι διαθέσιμο μέσω τυπικών καναλιών βιομηχανικής διανομής στις περισσότερες αγορές — προμηθεύεται μέσω του δικτύου σέρβις της Rexroth, εξειδικευμένων εγκαταστάσεων επισκευής σερβοκινητήρων ή της αγοράς μεταχειρισμένων βιομηχανικών ανταλλακτικών. Κατά την αγορά από την αγορά μεταχειρισμένων, η πλακέτα θα πρέπει να δοκιμάζεται σε ενεργό σύστημα IndraDrive, όχι απλώς να επιθεωρείται οπτικά. Μια πλακέτα που τροφοδοτείται χωρίς σφάλμα υπό συνθήκες χωρίς φορτίο μπορεί να αποτύχει υπό τη θερμική και ηλεκτρική καταπόνηση της πραγματικής λειτουργίας του κινητήρα.
Βασικές ερωτήσεις προς κάθε προμηθευτή:
- Έχει δοκιμαστεί η πλακέτα σε συμβατό ελεγκτή IndraDrive;
- Τα δεδομένα του κωδικοποιητή στην πλακέτα ταιριάζουν με έναν γνωστό τύπο κινητήρα;
- Τι εγγύηση παρέχεται και υπό ποιες προϋποθέσεις;
Συχνές Ερωτήσεις
Ε1: Μπορεί το HFI003 R911327215 να χρησιμοποιηθεί με οποιονδήποτε σερβοκινητήρα Rexroth, ή είναι ειδικό για μοντέλο;
Α: Η φυσική πλακέτα μπορεί να ταιριάζει σε πολλαπλές παραλλαγές κινητήρων, αλλά τα δεδομένα του κωδικοποιητή που είναι προγραμματισμένα στην πλακέτα PCB είναι ειδικά για τον κινητήρα. Το IndraDrive διαβάζει την ταυτότητα του κινητήρα, τον τύπο του κωδικοποιητή και τις τιμές παραμέτρων απευθείας από αυτήν την πλακέτα κατά την εκκίνηση. Η χρήση μιας πλακέτας με λανθασμένα δεδομένα θα οδηγήσει σε λανθασμένη αναγνώριση του κινητήρα και πιθανώς σε σφάλματα οδηγού. Πάντα να επιβεβαιώνετε ότι τα προγραμματισμένα δεδομένα της πλακέτας ταιριάζουν με την πινακίδα του κινητήρα σας πριν από την εγκατάσταση.
Ε2: Ποιοι κωδικοί σφάλματος στο IndraDrive υποδεικνύουν συνήθως βλάβη της πλακέτας κωδικοποιητή;
Α: Οι πιο συνηθισμένοι κωδικοί συναγερμού που υποδεικνύουν προβλήματα πλακέτας κωδικοποιητή περιλαμβάνουν F8022 (λανθασμένα σήματα κωδικοποιητή), F2001 (σφάλμα επικοινωνίας), και σφάλματα εκκίνησης όπου ο οδηγός αναφέρει μη αναγνωρισμένο ή λανθασμένο τύπο κινητήρα. Πριν υποθέσετε βλάβη της πλακέτας, ελέγχετε πάντα το καλώδιο και τον σύνδεσμο του κωδικοποιητή — η μόλυνση ή η φυσική ζημιά στο άκρο του καλωδίου ευθύνεται για ένα σημαντικό ποσοστό σφαλμάτων που σχετίζονται με τον κωδικοποιητή.
Ε3: Είναι δυνατή η επισκευή της πλακέτας HFI003 αντί για την αντικατάστασή της;
Α: Η επισκευή σε επίπεδο εξαρτήματος είναι δυνατή για έμπειρους τεχνικούς ηλεκτρονικών με τον κατάλληλο εξοπλισμό δοκιμών. Τα κοινά σημεία βλάβης περιλαμβάνουν οπτικά εξαρτήματα ανίχνευσης, πυκνωτές και ρωγμές συγκόλλησης στην πλακέτα PCB. Ωστόσο, ακόμη και μια επιτυχώς επισκευασμένη πλακέτα πρέπει να επανα-επαληθευτεί σε σύστημα Rexroth IndraDrive για να επιβεβαιωθεί ότι η σειριακή επικοινωνία και οι λειτουργίες δεδομένων του κινητήρα είναι σωστές. Η επισκευή χωρίς λειτουργικές δοκιμές σε συμβατό υλικό δεν είναι επαρκής για έναν άξονα σερβοκινητήρα κρίσιμο για την ασφάλεια.
Ε4: Απαιτεί η αντικατάσταση της πλακέτας HFI003 αλλαγές λογισμικού ή παραμέτρων στο IndraDrive;
Α: Εάν η πλακέτα αντικατάστασης φέρει τα σωστά και αντίστοιχα δεδομένα παραμέτρων του κινητήρα, το IndraDrive θα πρέπει να αναγνωρίσει αυτόματα τον κινητήρα κατά την εκκίνηση χωρίς να απαιτείται χειροκίνητη εισαγωγή παραμέτρων. Εάν ο οδηγός εμφανίσει προειδοποίηση αλλαγής τύπου κινητήρα (κωδικός C), αυτό συνήθως σημαίνει ότι τα δεδομένα της νέας πλακέτας διαφέρουν από αυτά που ήταν προηγουμένως αποθηκευμένα στον οδηγό — αυτό πρέπει να επιλυθεί πριν ο οδηγός λειτουργήσει κανονικά.
Ε5: Πού βρίσκεται φυσικά το HFI003 στον σερβοκινητήρα;
Α: Η πλακέτα κυκλώματος του κωδικοποιητή είναι τοποθετημένη στο άκρο που δεν είναι οδηγός (NDE) του κινητήρα — το πίσω μέρος του κινητήρα απέναντι από τον άξονα εξόδου. Βρίσκεται μέσα στο κάλυμμα του περιβλήματος του κωδικοποιητή, απευθείας συνδεδεμένο ή ενσωματωμένο με τη διάταξη του αισθητήρα ανάδρασης. Η πρόσβαση σε αυτό απαιτεί την αφαίρεση του καλύμματος του κωδικοποιητή στο πίσω μέρος του κινητήρα, στερεωμένο με μικρό αριθμό συνδετήρων. Χειριστείτε προσεκτικά για να αποφύγετε τη διαταραχή της ευθυγράμμισης του κωδικοποιητή σε σχέση με τον άξονα του κινητήρα.
