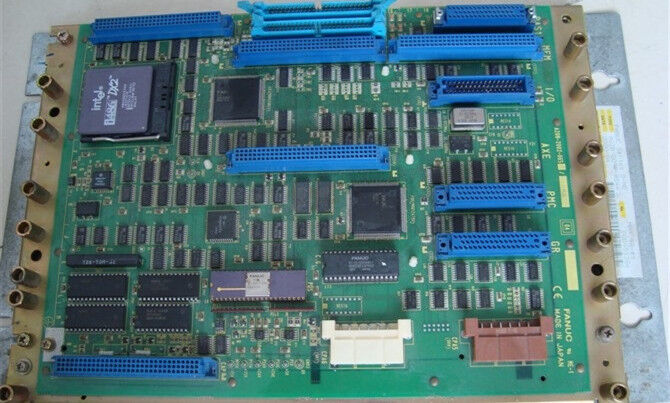

Α16Β-1000-0140/08B Φανούκ Α16Β-1000-0140/08B Πίσω πλάνο

A16B-1000-0140/08B | Κύρια πλακέτα ελέγχου FANUC RC — 140×100×40mm / 2,44kg / −40°C Ελάχ. / Βάση κασέτας 50 ακίδων

Master Controller Board — Το Κέντρο Διοίκησης

Ένας κύριος πίνακας ελεγκτή καταλαμβάνει την κορυφή της ιεραρχίας εντολών στο σύστημά του. Ξεκινά τους κύκλους επικοινωνίας, συντονίζει δευτερεύοντες πίνακες και ενότητες, διαιτητεύει την πρόσβαση του διαύλου και εκτελεί το πρόγραμμα ελέγχου υψηλού επιπέδου που εξυπηρετούν όλα τα άλλα στοιχεία.

Το A16B-1000-0140/08B λειτουργεί ως Master Control RC στο εφαρμοστέο σύστημα FANUC. Ο ρόλος "κύριος" σημαίνει ότι αυτός ο πίνακας δημιουργεί εντολές — δεν περιμένει εντολές από άλλο πίνακα. Όταν το σύστημα ενεργοποιηθεί, αυτή η πλακέτα αρχικοποιεί το περιβάλλον ελέγχου, εμφανίζει δευτερεύουσες μονάδες και ξεκινά τον κύκλο ελέγχου. Όλη η δραστηριότητα του συστήματος προέρχεται από την εκτέλεση προγράμματος αυτού του κύριου πίνακα.

Βασικές Προδιαγραφές

Βάση κασέτας 50 ακίδων — Φυσική διεπαφή

Η υποδοχή στήριξης κασέτας 50 ακίδων είναι η κύρια διεπαφή της πλακέτας με το σύστημα που ελέγχει. Η "Βάση κασέτας" περιγράφει μια διάταξη σύνδεσης όπου η πλακέτα εισάγεται σε μια υποδοχή κασέτας ή βάσης — η υποδοχή 50 ακίδων εμπλέκεται με το πίσω επίπεδο καθώς η πλακέτα ωθείται στη θέση της. Αυτός ο τύπος τοποθέτησης:

• Παρέχει τόσο μηχανική υποστήριξη όσο και ηλεκτρική σύνδεση σε μία ενέργεια
• Επιτρέπει την αφαίρεση και την εισαγωγή της πλακέτας χωρίς να αφαιρέσετε βίδες ή συνδετήρες στη διεπαφή του συνδετήρα
• Προσφέρει πιο ασφαλή σύνδεση από τις υποδοχές ανοιχτής ακμής σε περιβάλλοντα με κραδασμούς

Σενάρια εφαρμογής

Σφάλμα ελεγκτή συστήματος:Ένα σύστημα ελεγχόμενο από FANUC που χρησιμοποιεί την κύρια πλακέτα A16B-1000-0140 αναπτύσσει έναν συναγερμό κύριου ελεγκτή. Όλες οι ελεγχόμενες λειτουργίες παρεμποδίζονται. Αφού επιβεβαιωθεί ότι οι δευτερεύουσες πλακέτες και τα τροφοδοτικά είναι λειτουργικά, το A16B-1000-0140/08B αναγνωρίζεται ως το σφάλμα. Η αντικατάσταση πλακέτας αποκαθιστά τον έλεγχο του συστήματος.

Αντικατάσταση εξωτερικής εγκατάστασης:Ένα σύστημα FANUC που είναι εγκατεστημένο σε ένα εξωτερικό περίβλημα σε μια περιοχή βόρειου κλίματος αντιμετωπίζει βλάβη του ελεγκτή μετά από μια εξαιρετικά κρύα περίοδο. Η αντικατάσταση A16B-1000-0140/08B παρέχει το ίδιο ελάχιστο λειτουργικό −40°C που απαιτείται για το περιβάλλον εγκατάστασης.

FAQ

Ε1: Τι σημαίνει το "RC Control Master" για το A16B-1000-0140;

Το "RC" στο πλαίσιο FANUC A16B-1000 αναφέρεται στον συγκεκριμένο προσδιορισμό ρόλου ελέγχου για αυτήν την πλακέτα — λειτουργεί ως κύριος ελεγκτής σε ένα ρομπότ FANUC ή σύστημα ελέγχου κίνησης σε αυτήν τη σειρά. Ο κύριος ελεγκτής είναι η πλακέτα που εκτελεί το πρόγραμμα ελέγχου ανώτατου επιπέδου και συντονίζει το συνολικό σύστημα. Επιβεβαιώστε τον ακριβή τύπο συστήματος από την τεκμηρίωση του εγκατεστημένου εξοπλισμού για να επαληθεύσετε ότι η A16B-1000-0140/08B είναι η ισχύουσα κύρια πλακέτα.

Ε2: Μπορεί το A16B-1000-0140/08B να αντικαταστήσει μια προηγούμενη αναθεώρηση όπως το /04A;

Στις περισσότερες περιπτώσεις, οι μεταγενέστερες αναθεωρήσεις των πλακών FANUC είναι συμβατές προς τα πίσω — το /08B μπορεί να αντικαταστήσει το /04A χωρίς αλλαγές στη διαμόρφωση του συστήματος. Ωστόσο, η συμβατότητα εξαρτάται από την εγκατεστημένη έκδοση λογισμικού συστήματος. Ορισμένες εκδόσεις λογισμικού συστήματος FANUC απαιτούν ελάχιστη αναθεώρηση πλακέτας. Συμβουλευτείτε το εγχειρίδιο σύνδεσης του συστήματος ή επικοινωνήστε με την τεχνική υποστήριξη της FANUC για να επιβεβαιώσετε τη συμβατότητα /08B σε ένα σύστημα που χρησιμοποιούσε παλαιότερη αναθεώρηση.

Ε3: Ποια δεδομένα αποθηκεύονται στην κύρια πλακέτα A16B-1000-0140/08B;

Η κύρια πλακέτα συνήθως αποθηκεύει το πρόγραμμα ελέγχου και τη διαμόρφωση του συστήματος σε μη πτητική μνήμη (EEPROM ή flash). Κατά την ενεργοποίηση του συστήματος, αυτό το αποθηκευμένο πρόγραμμα προετοιμάζει και ελέγχει το σύστημα. Το εάν οι παράμετροι ή τα δεδομένα προγράμματος διατηρούνται κατά την αντικατάσταση της πλακέτας εξαρτάται από το εάν η μνήμη βρίσκεται στην ίδια την κύρια πλακέτα ή σε ξεχωριστές μονάδες μνήμης. Επιβεβαιώστε από την τεκμηρίωση του συστήματος ποια στοιχεία δεδομένων βρίσκονται στην κύρια πλακέτα πριν την αντικατάσταση και κανονίστε τη δημιουργία αντιγράφων ασφαλείας ανάλογα.

Ε4: Ποια είναι η σημασία του βάρους των 2,44 κιλών για αυτόν τον πίνακα;

Με βάρος 2,44 κιλά, το A16B-1000-0140/08B είναι ένα πολύ βαρύτερο συγκρότημα PCB από τις τυπικές προαιρετικές κάρτες CNC (οι οποίες είναι συχνά κάτω από 0,5 κιλά). Αυτό το υψηλότερο βάρος αντανακλά πρόσθετα εξαρτήματα και ενδεχομένως ένα μεγαλύτερο φυσικό υπόστρωμα. Η προδιαγραφή βάθους 40 mm υποδεικνύει επίσης ένα σημαντικό προφίλ ύψους εξαρτήματος στην πλακέτα. Χειριστείτε την πλακέτα με τα δύο χέρια κατά την εγκατάσταση για να αποφύγετε την κάμψη της πλακέτας κάτω από το βάρος της κατά την εισαγωγή.

Ε5: Η αναθεώρηση /08B αλλάζει τη διεπαφή εισόδου/εξόδου ή επικοινωνίας της πλακέτας;

Οι αλλαγές αναθεωρήσεων στις οικογένειες πλακέτας FANUC συνήθως περιλαμβάνουν ενημερώσεις στοιχείων, διορθώσεις διάταξης ή αναθεωρήσεις υλικολογισμικού χωρίς αλλαγή της λειτουργικής διεπαφής εισόδου/εξόδου ή επικοινωνίας. Το A16B-1000-0140/08B χρησιμοποιεί την ίδια διεπαφή στερέωσης κασέτας 50 ακίδων με προηγούμενες αναθεωρήσεις. Εκτός εάν οι συγκεκριμένες σημειώσεις αλλαγής αναθεώρησης (διαθέσιμες μέσω της τεκμηρίωσης της υπηρεσίας FANUC) υποδεικνύουν αλλαγή σύνδεσης ή πρωτοκόλλου, το /08B είναι λειτουργικά συμβατό με τη διεπαφή με την προηγούμενη εγκατάσταση.
