Μονάδα Ελέγχου CNC Σειράς 0i Mate-TB FANUC A02B-0301-B801 — Διεπαφή Σερβο FSSB, Κάρτα CPU A16B-3200-0495, PMC, Προαιρετικές Κάρτες Γραφικών/RAM/ROM, Πλατφόρμα Τόρνου

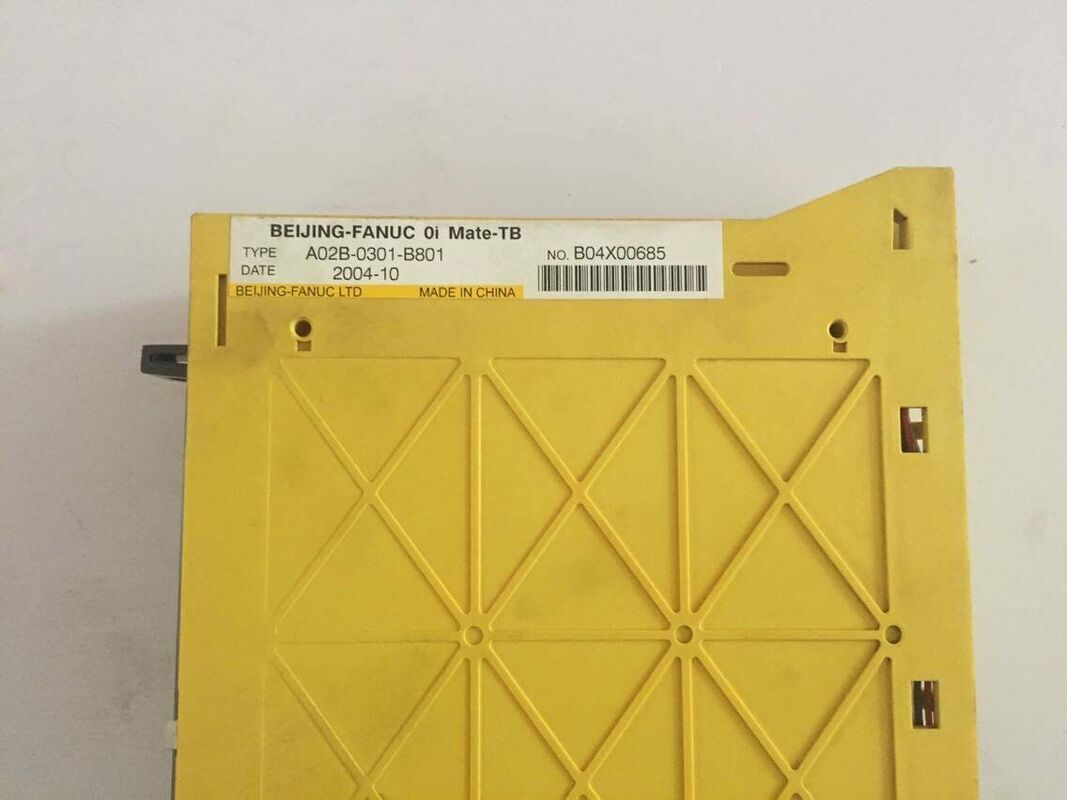

Αριθμός Εξαρτήματος: A02B-0301-B801 Κατασκευαστής: FANUC Corporation (Ιαπωνία) Σειρά Προϊόντων: FANUC Series 0i — Γενιά 0i-B Παραλλαγή: 0i Mate-TB (πλατφόρμα τόρνου/στραντζάρισμα) Λειτουργία: Πλήρης μονάδα ελέγχου συστήματος CNC — η κεντρική συναρμολόγηση υλικού που περιέχει την κύρια πλακέτα CPU, τη διεπαφή σερβο FSSB, τον PMC (Προγραμματιζόμενο Ελεγκτή Μηχανής) και την πρόβλεψη για προαιρετικές κάρτες plug-in (γραφικά, RAM, ROM) όπως καθορίζεται από τον κατασκευαστή του εργαλειομηχανής Κύρια Κάρτα CPU: A16B-3200-0495 — η πλακέτα επεξεργαστή που φέρει τον έλεγχο άξονα, τον έλεγχο άξονα περιστροφής, την εκτέλεση κλίμακας PMC, την αποθήκευση προγράμματος και τη μνήμη συστήματος Διεπαφή Σερβο: FSSB (FANUC Serial Servo Bus) — οπτική ίνα υψηλής ταχύτητας σειριακή σύνδεση με σερβοενισχυτές FANUC σειράς αi/βi Διαμόρφωση Μηχανής (0i Mate-TB): Μηχανές στροφής — έως 4 ελεγχόμενοι άξονες συνολικά, 2-άξονας ταυτόχρονη διαμόρφωση περιγράμματος (ως τυπική διαμόρφωση Mate-TB) Κατάσταση: Παλαιότερο — σειρά 0i-B (καταργήθηκε από την νέα παραγωγή· διαθέσιμο ως επισκευασμένες/ανακατασκευασμένες/πλεονάζουσες μονάδες) Προέλευση: Ιαπωνία Εφαρμογές: Αντικατάσταση εφεδρικών εξαρτημάτων και συντήρηση για τόρνους, κέντρα στροφής και μηχανές στροφής που ήταν αρχικά εξοπλισμένες με ελέγχους FANUC Series 0i Mate-TB — κοινό σε μάρκες εργαλειομηχανών, συμπεριλαμβανομένων των Mazak, Doosan, Takisawa, Leadwell και διαφόρων Ασιατών και Ευρωπαίων κατασκευαστών τόρνων της εποχής των 2000s

Επισκόπηση

Το FANUC A02B-0301-B801 είναι η μονάδα συστήματος για το FANUC Series 0i Mate-TB — η παραλλαγή στροφής (τόρνου) της συμπαγούς, υψηλής απόδοσης οικογένειας CNC της FANUC από τις αρχές έως τα μέσα της δεκαετίας του 2000. Στην αρχιτεκτονική ελέγχου 0i, η μονάδα συστήματος είναι ο πυρήνας του ελεγκτή: η φυσική συναρμολόγηση που ενσωματώνει την κύρια πλακέτα CPU, τα κυκλώματα διεπαφής σερβο FSSB, τον PMC (ενσωματωμένο PLC της FANUC για διαχείριση σημάτων μηχανής) και την υποδομή σύνδεσης για προαιρετικές κάρτες λειτουργιών. Οτιδήποτε άλλο στο ντουλάπι ελέγχου — ο πίνακας χειριστή, οι σερβοενισχυτές, ο ενισχυτής άξονα περιστροφής, οι μονάδες I/O — συνδέεται προς και από αυτήν την κεντρική μονάδα.

Η ονομασία "0i Mate" υποδηλώνει μια απλοποιημένη έκδοση της πλήρους σειράς 0i, βελτιστοποιημένη για οικονομικά αποδοτική ενσωμάτωση σε μικρότερες μηχανές, διατηρώντας παράλληλα τη συμβατότητα με το πλήρες περιβάλλον λογισμικού 0i. Το "-TB" επιπλέον προσδιορίζει αυτήν ως την παραλλαγή μηχανής στροφής, προ-διαμορφωμένη με το λογισμικό ελέγχου άξονα και άξονα περιστροφής κατάλληλο για εφαρμογές τόρνου. Σε μια τυπική εγκατάσταση τόρνου 0i Mate-TB, η μονάδα συστήματος ελέγχει 2 σερβο-άξονες (X και Z) συν τον άξονα περιστροφής, με τον προαιρετικό άξονα C (ευρετηρίαση άξονα περιστροφής) και τον άξονα Y διαθέσιμους ως αναβαθμίσεις διαμόρφωσης μέσω παραμέτρων και επιλογών λογισμικού.

Το A02B-0301-B801 συναντάται πλέον σχεδόν αποκλειστικά ως εξάρτημα συντήρησης — το σύστημα ελέγχου για έναν τόρνο που κατασκευάστηκε τη δεκαετία του 2000 και εξακολουθεί να βρίσκεται σε παραγωγική λειτουργία. Όταν μια μονάδα συστήματος αποτυγχάνει, ή όταν απαιτείται αναβάθμιση από μια παλαιότερη μονάδα 0i-B σε μεταγενέστερη αναθεώρηση, το A02B-0301-B801 είναι το κατάλληλο υλικό αντικατάστασης για μηχανές που ήταν αρχικά εξοπλισμένες με αυτήν την ακριβή γενιά ελέγχου.

Βασικές Προδιαγραφές

FSSB — FANUC Serial Servo Bus

Το FSSB (FANUC Serial Servo Bus) είναι ο ψηφιακός σύνδεσμος επικοινωνίας υψηλής ταχύτητας που συνδέει τη μονάδα συστήματος CNC με τους σερβοενισχυτές FANUC (αi series SVM, βi series SVU) και τον ενισχυτή άξονα περιστροφής. Αντί για το παραδοσιακό αναλογικό σήμα αναφοράς ταχύτητας ±10V και ξεχωριστό καλώδιο ανάδρασης κωδικοποιητή, το FSSB αντικαθιστά όλα αυτά με έναν ενιαίο βρόχο καλωδίου οπτικής ίνας που λειτουργεί στα 4Mbps. Μέσω αυτού του ενιαίου βρόχου, το CNC στέλνει εντολές θέσης και λαμβάνει ανάδραση θέσης για όλους τους συνδεδεμένους άξονες — στην εγκατάσταση 0i Mate-TB, συνήθως άξονας X, άξονας Z και άξονας περιστροφής — σε έναν ενιαίο συγχρονισμένο κύκλο επικοινωνίας.

Το FSSB μειώνει σημαντικά την πολυπλοκότητα καλωδίωσης στο ηλεκτρικό ντουλάπι της μηχανής. Ένας τόρνος τριών αξόνων που προηγουμένως απαιτούσε 9 καλώδια σήματος μεταξύ του CNC και των σερβοενισχυτών (±10V σήμα αναφοράς ταχύτητας και σήματα ενεργοποίησης/συναγερμού ανά άξονα) απαιτεί μόνο 2 καλώδια οπτικής ίνας με FSSB — ένα από τη μονάδα συστήματος στον πρώτο ενισχυτή και μια σύνδεση αλυσιδωτής σύνδεσης μεταξύ των επόμενων ενισχυτών. Το μέσο οπτικής ίνας είναι επίσης εγγενώς άνοσο στην ηλεκτρομαγνητική παρεμβολή που παράγεται από την εναλλαγή PWM των σερβοενισχυτών — ένα πρακτικό όφελος στα πολυπληθή ηλεκτρικά ντουλάπια των τόρνων CNC.

Η Κάρτα CPU A16B-3200-0495

Η κύρια κάρτα CPU A16B-3200-0495 είναι η καρδιά επεξεργασίας της μονάδας συστήματος A02B-0301-B801. Αυτή η κάρτα φέρει τον κύριο επεξεργαστή του CNC, τη μνήμη DRAM του συστήματος για αποθήκευση προγραμμάτων και δεδομένων, την εφεδρική μνήμη SRAM με μπαταρία για διατήρηση παραμέτρων και προγραμμάτων κατά την απώλεια τροφοδοσίας, τον επεξεργαστή PMC και την αποθήκευση του προγράμματος κλίμακας, το DSP ελέγχου σερβο-άξονα και τη διεπαφή επικοινωνίας FSSB. Με άλλα λόγια, η συντριπτική πλειοψηφία της νοημοσύνης του συστήματος ελέγχου — παρεμβολή άξονα, έλεγχος άξονα περιστροφής, εκτέλεση προγράμματος, σάρωση κλίμακας μηχανής — εκτελείται σε αυτήν την ενιαία πλακέτα.

Η αρθρωτή αρχιτεκτονική της κάρτας επιτρέπει στοχευμένη αντικατάσταση σε επίπεδο πλακέτας όταν αποτυγχάνουν συγκεκριμένα υποσυστήματα: εάν τα δεδομένα SRAM καταστραφούν, η μπαταρία μπορεί να αντικατασταθεί χωρίς να διαταραχθεί ο κύριος επεξεργαστής· εάν το DSP ελέγχου άξονα αποτύχει ενώ άλλες λειτουργίες παραμένουν άθικτες, η επισκευή ή αντικατάσταση σε επίπεδο πλακέτας αντιμετωπίζει το σφάλμα χωρίς να αντικατασταθεί η πλήρης μονάδα συστήματος.

PMC — Ο Ενσωματωμένος PLC της Μηχανής

Ο PMC (Programmable Machine Controller) της FANUC είναι λειτουργικά ένας PLC ενσωματωμένος στο σύστημα CNC, εκτελώντας το πρόγραμμα κλίμακας του παράλληλα με τις λειτουργίες ελέγχου κίνησης του CNC. Ο PMC χειρίζεται όλη τη λογική μη κίνησης της μηχανής: σήματα ασφάλισης πόρτας, έλεγχο μεταφορέα ροκανιδιών, διαχείριση αντλίας ψυκτικού, υδραυλική λογική τσοκ/ουράς, εντολές τοποθέτησης πυργίσκου εργαλείων, παρακολούθηση ρελέ ασφαλείας, έλεγχο λαμπτήρων πίνακα χειριστή και εναλλαγή λειτουργίας μεταξύ χειροκίνητης, MDI και αυτόματης λειτουργίας.

Στο 0i Mate-TB, η κλίμακα PMC αποθηκεύεται στην κύρια κάρτα CPU και είναι ειδική για τον σχεδιασμό του κατασκευαστή του εργαλειομηχανής. Όταν μια μονάδα συστήματος A02B-0301-B801 λαμβάνεται ως εφεδρική, μπορεί να περιέχει την κλίμακα PMC της αρχικής μηχανής και τις παραμέτρους CNC — ή μπορεί να έχει καθαριστεί. Πριν από την εγκατάσταση μιας εφεδρικής μονάδας συστήματος, πρέπει να φορτωθεί το αντίγραφο ασφαλείας των παραμέτρων του κατασκευαστή του εργαλειομηχανής και το αντίγραφο ασφαλείας της κλίμακας PMC. Χωρίς αυτά, η μηχανή δεν μπορεί να εκτελέσει τη σωστή λογική της ειδική για τη μηχανή, ανεξάρτητα από τη λειτουργικότητα του υλικού CNC.

Υποστήριξη Παλαιότερων — Συντήρηση Μηχανών 0i-B

Η σειρά FANUC 0i-B παρήχθη περίπου μέχρι τα μέσα της δεκαετίας του 2000, όταν οι 0i-C και στη συνέχεια οι 0i-D την αντικατέστησαν ως την τρέχουσα γενιά. Οι μηχανές που κατασκευάστηκαν με ελέγχους 0i-B είναι τώρα συνήθως 15-25 ετών, πράγμα που σημαίνει ότι οι οργανισμοί συντήρησης πρέπει να διαχειριστούν μια γενιά υλικού που η FANUC δεν κατασκευάζει πλέον καινούργια. Οι εφεδρικές πλακέτες και οι μονάδες συστήματος για το 0i-B είναι διαθέσιμες μέσω τριών καναλιών: το απόθεμα εφεδρικών εξαρτημάτων της ίδιας της FANUC (μειούμενο), εξειδικευμένοι διανομείς εξαρτημάτων CNC και ανακατασκευαστές που διατηρούν δοκιμασμένο πλεονάζον απόθεμα, και υπηρεσίες επισκευής που αποκαθιστούν τις αποτυχημένες πλακέτες σε κατάσταση λειτουργίας.

Η μονάδα συστήματος A02B-0301-B801 είναι μεταξύ των πιο ευρέως διαθέσιμων εξαρτημάτων 0i-B λόγω της ευρείας ανάπτυξής της σε πολλούς κατασκευαστές τόρνων τη δεκαετία του 2000. Ωστόσο, η διαθεσιμότητα μειώνεται ετησίως, και οι μηχανικοί συντήρησης που είναι υπεύθυνοι για στόλους μηχανών 0i-Mate-TB συμβουλεύονται να διατηρούν τουλάχιστον μία δοκιμασμένη εφεδρική μονάδα συστήματος ανά τύπο μηχανής για να αποφύγουν εκτεταμένο χρόνο διακοπής παραγωγής κατά τη διάρκεια μιας βλάβης ελέγχου.

Συχνές Ερωτήσεις

Ε1: Η μονάδα συστήματος αποκτήθηκε ως εφεδρική. Ποιες παράμετροι και δεδομένα πρέπει να φορτωθούν πριν μπορέσει να λειτουργήσει η μηχανή;

Μια εφεδρική μονάδα συστήματος χρειάζεται τρία σύνολα δεδομένων πριν μπορέσει να λειτουργήσει η μηχανή: παράμετροι συστήματος CNC (αντίγραφο ασφαλείας παραμέτρων από την αρχική μηχανή ή τεκμηρίωση του κατασκευαστή του εργαλειομηχανής, συνήθως φορτώνεται μέσω κάρτας μνήμης ή RS-232)· πρόγραμμα κλίμακας PMC (η λογική PLC ειδική για τη μηχανή, αντίγραφο ασφαλείας από τον αρχικό έλεγχο ή λαμβάνεται από τον κατασκευαστή της μηχανής)· και αντιστάθμιση προγράμματος εργασίας και δεδομένα γεωμετρίας εργαλείων (από τα αρχεία του χειριστή της μηχανής). Χωρίς τη σωστή κλίμακα PMC, η λογική ασφαλείας και ασφάλισης της μηχανής δεν θα λειτουργήσει. Το εγχειρίδιο θέσης σε λειτουργία 0i Mate-TB της FANUC (B-63835EN) περιγράφει τη διαδικασία αποκατάστασης παραμέτρων.

Ε2: Ποιοι σερβοενισχυτές είναι συμβατοί με τη διεπαφή FSSB στην A02B-0301-B801;

Η μονάδα συστήματος 0i Mate-TB συνδέεται μέσω FSSB με σερβοενισχυτικές μονάδες FANUC σειράς αi (SVM2, SVM3) και σειράς βi (SVU).

Ο τύπος του ενισχυτή πρέπει να ταιριάζει με τις προδιαγραφές του σερβοκινητήρα (σειρά κινητήρα, ονομαστική ισχύς, τύπος κωδικοποιητή). Η ανάμειξη ενισχυτών αi με κινητήρες βi ή αντίστροφα γενικά δεν υποστηρίζεται.

Το ηλεκτρικό σχέδιο του κατασκευαστή του εργαλειομηχανής καθορίζει τον ακριβή τύπο ενισχυτή και την ανάθεση άξονα.

Κατά την αντικατάσταση ενός σερβοενισχυτή σε μια υπάρχουσα μηχανή 0i Mate-TB, είναι απαραίτητο να ταιριάζει το αρχικό μοντέλο ενισχυτή και να διασφαλίζεται ότι η διεύθυνση κόμβου FSSB έχει ρυθμιστεί σωστά.

Ε3: Μπορεί το 0i Mate-TB A02B-0301-B801 να αναβαθμιστεί σε λειτουργικότητα 0i-C ή 0i-D;

Όχι άμεσα — το υλικό A02B-0301-B801 είναι ειδικό για τη γενιά του λογισμικού 0i-B. Η αναβάθμιση από 0i-B σε 0i-C ή 0i-D απαιτεί την αντικατάσταση της μονάδας συστήματος και ενδεχομένως των σερβοενισχυτών, του πίνακα χειριστή και της οθόνης με υλικό τρέχουσας γενιάς.

Η διαδρομή μετεγκατάστασης της FANUC για μηχανές 0i-B περιλαμβάνει την πλήρη αντικατάσταση του συστήματος ελέγχου. Ενώ η κλίμακα PMC μπορεί να προσαρμοστεί από τη μορφή 0i-B στη μορφή 0i-D με μηχανική προσπάθεια, οι παράμετροι κίνησης απαιτούν επαναρύθμιση στο νέο υλικό.

Αυτός ο τύπος αναβάθμισης ελέγχου είναι συνήθως ένα σημαντικό έργο κεφαλαιουχικών δαπανών, όχι μια απλή αντικατάσταση εξαρτήματος.

Ε4: Ποια είναι η τυπική αιτία βλάβης της μονάδας συστήματος A02B-0301-B801 και είναι δυνατή η επισκευή σε επίπεδο πλακέτας;

Οι συνήθεις τρόποι βλάβης περιλαμβάνουν βλάβη μπαταρίας SRAM (προκαλώντας απώλεια παραμέτρων και προγραμμάτων κατά τον κύκλο τροφοδοσίας), αποτυχημένοι ηλεκτρολυτικοί πυκνωτές στο τμήμα τροφοδοσίας (προκαλώντας ασταθείς τάσεις και ακανόνιστη συμπεριφορά άξονα), αποτυχημένα ολοκληρωμένα κυκλώματα διεπαφής FSSB (προκαλώντας σφάλματα επικοινωνίας σερβο) και κατεστραμμένο firmware εκκίνησης στη μνήμη Flash της κάρτας CPU. Η επισκευή σε επίπεδο πλακέτας από εξειδικευμένα κέντρα επισκευής FANUC αντιμετωπίζει όλα αυτά εκτός από φυσική ζημιά στην πλακέτα PCB.

Η κάρτα CPU A16B-3200-0495 είναι η πιο συχνά επισκευασμένη υπο-συναρμολόγηση.

Εξουσιοδοτημένα κέντρα σέρβις FANUC και ανεξάρτητοι εξειδικευμένοι επισκευαστές (DNC Electronics, MRO Electric και αντίστοιχες εταιρείες σε διάφορες περιοχές) προσφέρουν δοκιμασμένες ανακατασκευασμένες μονάδες συστήματος και υπηρεσίες επισκευής πλακετών.

Ε5: Ποια διαδικασία δημιουργίας αντιγράφων ασφαλείας πρέπει να εκτελεστεί πριν αφαιρεθεί η μονάδα συστήματος από μια λειτουργική μηχανή;

Πριν αφαιρέσετε τη μονάδα συστήματος, δημιουργήστε αντίγραφα ασφαλείας: όλων των παραμέτρων CNC (αντίγραφο ασφαλείας σε κάρτα μνήμης μέσω του μενού SYSTEM → PARAM → OPRT → (PUNCH), ή μέσω RS-232 από την υποδοχή κάρτας PCMCIA)· του προγράμματος κλίμακας PMC (αντίγραφο ασφαλείας μέσω της οθόνης PMC, LADDER → OPRT → SAVE)· όλων των αντιστάθμισης εργασίας, δεδομένων γεωμετρίας εργαλείων και μεταβλητών μακροεντολών (μέσω της ακολουθίας OFFSET → OPRT → PUNCH).

Επιπλέον, καταγράψτε τον πίνακα ανάθεσης ενισχυτών FSSB. Αποθηκεύστε αυτά τα αντίγραφα ασφαλείας σε δύο ξεχωριστές τοποθεσίες (κάρτα μνήμης και PC). Χωρίς αυτά τα δεδομένα, η επαναφορά της μηχανής στην κατάσταση λειτουργίας της μετά από αλλαγή υλικού απαιτεί την υποστήριξη του κατασκευαστή της μηχανής και μπορεί να διαρκέσει ημέρες αντί για ώρες.
