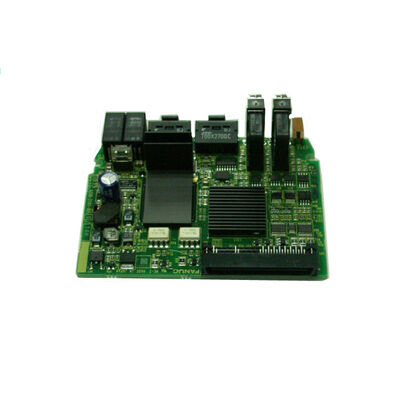

Νέο στην αρχική συσκευασία A20B-2101-0500 Fanuc PCB Board A2OB-21O1-O5OO

A20B-2101-0500 | FANUC A20B-2101 Series Drive PCB — Συστήματα μετάδοσης κίνησης CNC και αυτοματισμού / Ιαπωνία Κατασκευή

Σειρά A20B-2101 — Μια ολοκληρωμένη οικογένεια PCB μονάδων δίσκου

Η σειρά A20B-2101 καλύπτει μια από τις πιο διαφορετικές λειτουργικά οικογένειες PCB της FANUC — πλακέτες κίνησης και πλακέτες τροφοδοσίας για σερβοενισχυτές, ενισχυτές ατράκτου, μονάδες τροφοδοσίας ρεύματος και μονάδες σερβομηχανισμού ρομπότ σε πολλές γενιές και οικογένειες προϊόντων.

Η σειρά καλύπτει ένα ευρύ αριθμητικό εύρος, με κάθε ομάδα αριθμών ανταλλακτικών να εξυπηρετεί διαφορετικούς ρόλους υλικού μονάδας δίσκου που επιβεβαιώνονται σε όλη αυτή τη συνεδρία:

Πίνακες ελέγχου και τροφοδοσίας Beta-i SVM1 (005x–009x):Συμπεριλαμβανομένων των A20B-2101-0050/0051 (PCB ελέγχου Beta-i SVM1 για 4i/20i/40i και 80i/40HVi) και A20B-2101-0090/0091 (PCB ισχύος για εκδόσεις 4A και 20A SVM1).

Ενσωματωμένες πλακέτες μονάδας Beta iSVSP (001x–002x):Συμπεριλαμβανομένων των A20B-2101-0012 (πλακέτα μετάδοσης κίνησης σερβο/ατράκτου βiSVPM2) και A20B-2101-0022/0025 (PCB διπλού και τριπλού άξονα ισχύος για τη σειρά A06B-6134 Beta SVSP).

Πίνακες ελέγχου ατράκτου και σερβομηχανισμού (035x):Συμπεριλαμβάνονται πλακέτες κλάσης A20B-2101-0350 για έλεγχο ενισχυτή ατράκτου σε εφαρμογές κίνησης και ρομπότ.

Πλακέτες τροφοδοσίας (039x):Συμπεριλαμβανομένης της οικογένειας A20B-2101-0390/0391/0392/0393 — επιβεβαιωμένη ως πλακέτες τροφοδοσίας υψηλής ισχύος Alpha-i PSM με οθόνη LED 7 τμημάτων και φίλτρο θορύβου.

Πίνακες ισχύος (063x–068x–084x):Συμπεριλαμβανομένων των A20B-2101-0631 (πλακέτα τροφοδοσίας), A20B-2101-0681 (πλακέτα τροφοδοσίας) και A20B-2101-0840 (πλακέτα σύνδεσης ρεύματος) που επιβεβαιώθηκαν σε αυτήν την περίοδο λειτουργίας.

Το A20B-2101-0500 καταλαμβάνει το εύρος 05xx — μεταξύ των επιβεβαιωμένων πλακών τροφοδοσίας (039x) και των επιβεβαιωμένων πλακών τροφοδοσίας (063x), μια θέση στη σειρά που καλύπτει πλακέτες που εξυπηρετούν συγκεκριμένες λειτουργίες διεπαφής κίνησης ή διανομής ισχύος στα συστήματα σερβομηχανικής και ατράκτου Alpha/Beta.

Βασικές πληροφορίες προϊόντος

Οδηγήστε PCB στην αρχιτεκτονική A20B-2101

Τα PCB μονάδας δίσκου A20B-2101 εξυπηρετούν διαφορετικά επίπεδα στη στοίβα υλικού της μονάδας δίσκου, ανάλογα με τη συγκεκριμένη λειτουργία της πλακέτας:

Πίνακες επιπέδου ελέγχου:Αυτές οι πλακέτες επεξεργάζονται ψηφιακά σήματα εντολών, διαχειρίζονται διεπαφές επικοινωνίας και δημιουργούν εντολές κίνησης πύλης για τρανζίστορ ισχύος. Λειτουργούν σε λογικά επίπεδα τάσης.

Πλακέτες Power-layer (πίνακες καλωδίωσης / πίνακες ισχύος):Αυτά φέρουν τις διαδρομές εξόδου κινητήρα υψηλού ρεύματος, τις συνδέσεις διαύλου DC και το υλικό ανίχνευσης ρεύματος. Λειτουργούν σε επίπεδα τάσης διαύλου.

Πίνακες διεπαφής και διανομής (πίνακες σύνδεσης ισχύος):Αυτές οι ράγες τροφοδοσίας και τα σήματα δρομολογούν μεταξύ πολλών πλακών μέσα σε ένα συγκρότημα κίνησης, παρέχοντας τον ηλεκτρικό κορμό για διαμορφώσεις κίνησης πολλαπλών σανίδων.

Το A20B-2101-0500 εξυπηρετεί έναν από αυτούς τους λειτουργικούς ρόλους στη συγκεκριμένη μονάδα μετάδοσης κίνησης στην οποία ανήκει — με την ακριβή λειτουργία του να επιβεβαιώνεται από την τεκμηρίωση ανταλλακτικών της εγκατεστημένης μονάδας.

Σενάρια εφαρμογής

Σφάλμα PCB μονάδας δίσκου:Ένα σύστημα μετάδοσης κίνησης CNC ή αυτοματισμού FANUC δημιουργεί ένα σφάλμα που εντοπίζεται στην πλακέτα A20B-2101-0500. Η πλακέτα αναγνωρίζεται από την ετικέτα με τον αριθμό ανταλλακτικού της. Η αντικατάσταση επαναφέρει τη λειτουργία κίνησης.

Ανταλλακτικό απόθεμα συνεργείου:Μια μονάδα σέρβις διατηρεί το A20B-2101-0500 ως εφεδρικό εφεδρικό για τα συστήματα κίνησης που εξυπηρετεί.

FAQ

Ε1: Πώς μπορώ να επιβεβαιώσω ότι η A20B-2101-0500 είναι η σωστή πλακέτα για τη μονάδα δίσκου μου;

Διαβάστε τον αριθμό ανταλλακτικού από την ετικέτα της πλακέτας μέσα στη συγκεκριμένη μονάδα δίσκου. Εάν γράφει A20B-2101-0500, αυτή είναι η σωστή αντικατάσταση. Παραπομπή στη λίστα ανταλλακτικών της μονάδας μετάδοσης κίνησης στο ισχύον εγχειρίδιο συντήρησης FANUC για επιβεβαίωση του λειτουργικού ρόλου της πλακέτας.

Ε2: Το A20B-2101-0500 εξυπηρετεί εφαρμογές σερβοενισχυτή ή ενισχυτή ατράκτου;

Η σειρά A20B-2101 εξυπηρετεί εφαρμογές σερβοκινητήρα και ατράκτου. Οι επιβεβαιωμένες πλακέτες της ίδιας σειράς καλύπτουν μονάδες Servo Beta-i SVM1 (005x–009x), ενσωματωμένες μονάδες SVSP (001x–002x), τροφοδοτικά PSM (039x) και διάφορες πλακέτες τροφοδοσίας (063x–084x). Το A20B-2101-0500 στη θέση 05xx εξυπηρετεί τη συγκεκριμένη εφαρμογή μονάδας δίσκου που επιβεβαιώνεται από την τεκμηρίωση της μονάδας κεντρικού υπολογιστή.

Ε3: Η αντικατάσταση του A20B-2101-0500 επηρεάζει τις παραμέτρους του σερβομηχανισμού ή του άξονα;

Όχι. Οι παράμετροι μονάδας βρίσκονται στη μνήμη κύριας παραμέτρου του CNC. Η αντικατάσταση του A20B-2101-0500 δεν επηρεάζει τις αποθηκευμένες τιμές παραμέτρων σερβομηχανισμού ή ατράκτου. Μετά την τοποθέτηση της αντικατάστασης και της επαναφοράς ισχύος, η μονάδα δίσκου αποκαθιστά την επικοινωνία της με το CNC και λειτουργεί με τις υπάρχουσες παραμέτρους.

Ε4: Ποια ασφάλεια εκκένωσης ισχύει πριν από την πρόσβαση στο A20B-2101-0500;

Οι μονάδες μετάδοσης κίνησης περιέχουν πυκνωτές διαύλου συνεχούς ρεύματος που διατηρούν επικίνδυνη τάση μετά την απομάκρυνση από το δίκτυο. Ακολουθήστε τη διαδικασία αναμονής εκφόρτισης του ισχύοντος εγχειριδίου συντήρησης FANUC και επαληθεύστε την εκφόρτιση με ένα βαθμονομημένο βολτόμετρο πριν ανοίξετε οποιοδήποτε περίβλημα μονάδας κίνησης.
