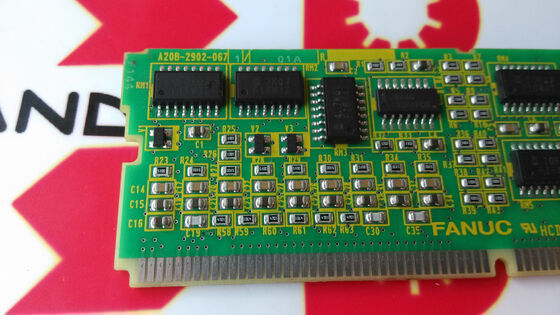

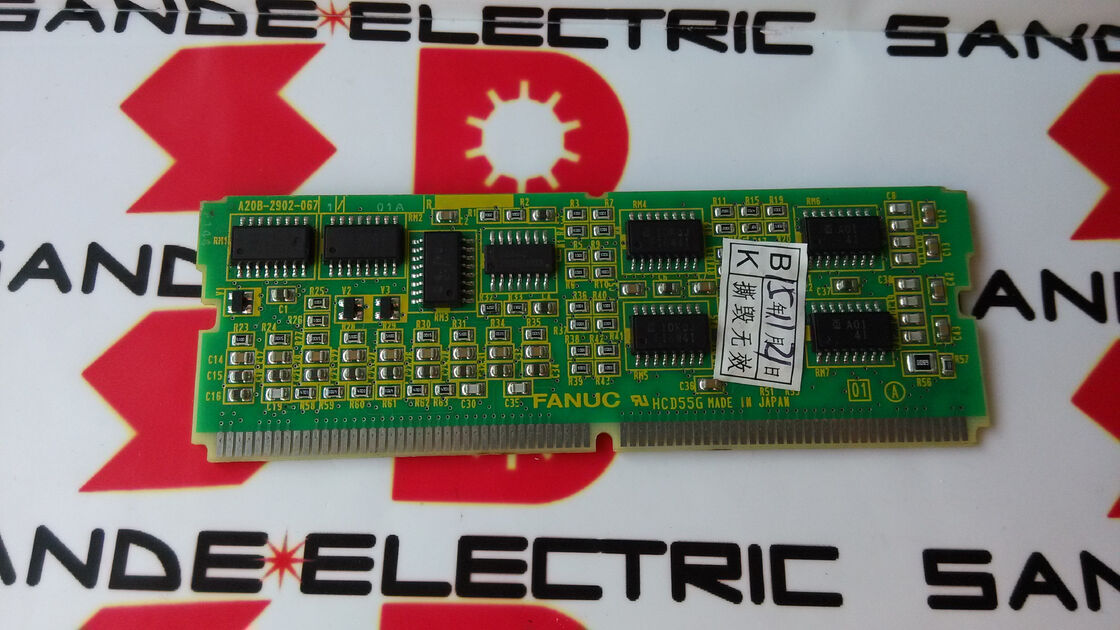

Fanuc A20B-2902-0671 Καρτέλα σφινδέλου A2OB-29O2-O671 Νέα σε συσκευασία

A20B-2902-0671∙ FANUC Beta iSVSP PCB Μοντέλο ∙ Beta i Series Ενσωματωμένος Σέρβο/Ανίσχυρος Σπινδέλου / Εσωτερικό Πίνακα Plug-In

Βήτα iSVSP Η συμπαγή μονάδα All-in-One Drive

Ο FANUC Beta iSVSP είναι ένας συμπαγής, ολοκληρωμένος ενισχυτής που συνδυάζει τρεις λειτουργίες κίνησης σε ένα ενιαίο περίβλημα:

Δυναμική τροφοδοσία συνεχούς ρεύματος λεωφορείου:Μετατρέπει την ηλεκτρική ενέργεια ρεύματος εναλλασσόμενου ρεύματος στην τάση λεωφορείου συνεχούς ρεύματος που τροφοδοτεί τα στάδια εξόδου servo και εστέρας, η λειτουργία που διαφορετικά θα απαιτούσε ένα ξεχωριστό PSM (Μονάδα τροφοδοσίας ενέργειας) σε ένα πλήρες ντουλάπι Alpha-i.

Ελέγχος του άξονα παροχής (SV):Ελέγχουν τον κινητήρα σερβοκινητήρα σε έναν ή περισσότερους άξονες μηχανής, εκτελώντας τους κυκλικούς ελέγχους ρεύματος και την επικοινωνία FSSB για κίνηση άξονα που ελέγχεται από τη θέση.

Ελέγχος σπινδέλου (SP):Ελέγχει τον κινητήρα σπινθήρα της μηχανής για ρύθμιση ταχύτητας, προσανατολισμό και σταθερές λειτουργίες ταχύτητας επιφάνειας.

Integrating all three into the βiSVSP (Beta i SVSP) unit is designed for small CNC machine tools where cabinet space is limited — simple 2-axis or 3-axis turning centres and small machining centres where the Alpha-i's separate module cabinet would be oversizedΗ μονάδα SVSP καταλαμβάνει σημαντικά λιγότερο όγκο ντουλάπι από έναν ξεχωριστό συνδυασμό PSM + SVM + SPM.

Βασικές πληροφορίες για το προϊόν

Μονάδα PCB ∆ Εσωτερικό στοιχείο της μονάδας SVSP

Μέσα στο θήκη ενισχυτή Beta iSVSP, διάφορα PCB συνεργάζονται για την υλοποίηση των ολοκληρωμένων λειτουργιών κίνησης.Η A20B-2902-0671 είναι μία από αυτές τις εσωτερικές μονάδες PCB ∙ μια πλέξιμη πλακέτα που παρέχει μια συγκεκριμένη λειτουργία κυκλώματος μέσα στην ηλεκτρονική στοίβα του SVSP.

Η σειρά A20B-2902, όπως συζητήθηκε αλλού σε αυτή τη σειρά, καλύπτει ένα ευρύ φάσμα συσσωρευτικών θυγατρικών πλακών από τις μονάδες μνήμης έως τις μονάδες ελέγχου σερβο με τις μονάδες ελέγχου σπινδέλων.Το A20B-2902-0671 είναι ειδικά προσαρμοσμένο στην εφαρμογή Beta iSVSP, παρέχοντας οποιαδήποτε λειτουργία κυκλώματος απαιτείται από το SVSP σε αυτή τη θέση της μονάδας.

Όταν αυτή η μονάδα PCB αποτυγχάνει, η λειτουργία που παρέχει στο εσωτερικό του Beta iSVSP διακυβεύεται, η οποία μπορεί να εκδηλωθεί ως πλήρης συναγερμός μονάδας SVSP, αποτυχία μιας συγκεκριμένης λειτουργίας κίνησης (άξονας εφοδιασμού, σπιντέλ,ή τροφοδοσία ηλεκτρικής ενέργειας) ή διαλείπουσα συμπεριφορά σφαλμάτων που συσχετίζεται με τις λειτουργικές καταστάσεις της ενότητας αυτής.

Βήτα i σειρά Πλατφόρμα οικονομικής κίνησης της FANUC

Η σειρά Beta i (βi σειρά) είναι η σειρά προϊόντων οικονομικής κίνησης της FANUC, που βρίσκεται κάτω από τη σειρά Alpha-i τόσο σε δυνατότητα όσο και σε κόστος.Ενώ το Alpha-i υποστηρίζει υψηλής απόδοσης λειτουργίες servo και εμβολοφόρου σε ένα ευρύ φάσμα ισχύος, οι στόχοι της Beta i:

Μηχανές εργαλείων μικρού μεγέθους:Στροφεία CNC με 2 ή 3 άξονες, μικρά κέντρα επεξεργασίας και μηχανές εκπαίδευσης όπου το πεδίο των επιδόσεων του Alpha-i υπερβαίνει αυτό που απαιτεί η εφαρμογή.

Εγκαταστάσεις με βελτιστοποιημένο κόστος:Όπου το κόστος ανά μονάδα κίνησης είναι σημαντικό και οι απαιτήσεις κύκλου του μηχανήματος ταιριάζουν στο εύρος δυνατοτήτων του Beta i.

Επικρατεία:Ο ολοκληρωμένος σχεδιασμός της παραλλαγής SVSP μειώνει το αποτύπωμα του καναπέ σε σύγκριση με μια διαμόρφωση Alpha-i τριών μονάδων.

Το A20B-2902-0671 αποτελεί μέρος αυτής της πλατφόρμας παρέχοντας μια ενδοεννή ενότητα κυκλώματος που βοηθά το Beta iSVSP να παρέχει τις συνδυασμένες λειτουργίες του servo, του σπιντέλου και της παροχής ενέργειας.

Σενάρια εφαρμογής

Λάθος μονάδας beta iSVSP:Ένα μικρό κέντρο στροφής CNC που χρησιμοποιεί μια μονάδα κίνησης Beta iSVSP αναπτύσσει συναγερμό που εμποδίζει την κανονική λειτουργία.Αντικατάσταση αυτής της μονάδας εντός της μονάδας SVSP αποκαθιστά την κανονική λειτουργία της κίνησης.

Συντήρηση μονάδας SVSP:Κατά τη διάρκεια προγραμματισμένης συντήρησης σε μονάδα Beta iSVSP,η μονάδα A20B-2902-0671 αντικαθίσταται στο πλαίσιο ανανέωσης σε επίπεδο πλακέτας ̇ επαναφορά της διάρκειας ζωής της εν λόγω μονάδας σε εφαρμογή παραγωγής υψηλού κύκλου εργασίας.

Γενικές ερωτήσεις

Ερώτηση 1: Χρειάζεται η A20B-2902-0671 να αντικατασταθεί με την πλήρη μονάδα Beta iSVSP ή μπορεί αυτή η μονάδα να αντικατασταθεί ξεχωριστά;

Η A20B-2902-0671 είναι μια μεμονωμένη μονάδα plug-in εντός της μονάδας SVSP ∙ όχι η ολοκληρωμένη μονάδα.Η αντικατάσταση του A20B-2902-0671 από μόνη της είναι η σωστή και οικονομικά αποδοτική ενέργεια επισκευής.Η πλήρης αντικατάσταση της μονάδας SVSP είναι απαραίτητη μόνο όταν πολλά εσωτερικά εξαρτήματα έχουν υποστεί ζημιές ή όταν το ίδιο το στερέωμα SVSP έχει διαταραχθεί.

Ε2: Ποιες λειτουργίες κίνησης μπορούν να επηρεαστούν από μια αποτυχημένη A20B-2902-0671;

Οι συγκεκριμένες λειτουργίες κίνησης που επηρεάζονται εξαρτώνται από το ρόλο του κυκλώματος του A20B-2902-0671 εντός της αρχιτεκτονικής Beta iSVSP. Μια βλάβη του μοντέλου μπορεί να επηρεάσει τον έλεγχο του άξονα εφοδιασμού, τον έλεγχο του σπινδέλου,ή λειτουργία ρύθμισης τροφοδοσίας ̇ ή και τα τρία ταυτόχρονα εάν η μονάδα παρέχει κοινό πόρο που μοιράζεται μεταξύ όλων των λειτουργιώνΟ κώδικας συναγερμού που εμφανίζεται από την μονάδα SVSP περιορίζει την λειτουργία που είναι σε κίνδυνο.

Ε3: Είναι ο A20B-2902-0671 συμβατός με όλες τις βαθμολογίες μοντέλων Beta iSVSP;

Το Beta iSVSP είναι διαθέσιμο σε πολλαπλές ονομαστικές τάσεις (για παράδειγμα, SVSP 20/20, 20/40 κλπ.) και παραλλαγές τάσης εισόδου.Το αν το A20B-2902-0671 είναι κοινό σε πολλαπλές βαθμίδες ή συγκεκριμένο για μία βαθμίδα εξαρτάται από τον εσωτερικό σχεδιασμό PCB του SVSP.Επιβεβαιώστε από τον κατάλογο ανταλλακτικών της συγκεκριμένης μονάδας SVSP ¢ αναγνωρίσιμο από την πινακίδα ονομασίας της μονάδας και το εγχειρίδιο συντήρησης της σειράς FANUC Beta i ¢ πριν από την παραγγελία.

Ε4: Ποιες προφυλάξεις ασφαλείας εφαρμόζονται πριν από την πρόσβαση στο A20B-2902-0671 στο εσωτερικό του Beta iSVSP;

Το Beta iSVSP περιέχει μια ενσωματωμένη τράπεζα πυκνωτών λεωφορείων συνεχούς ρεύματος.Το εγχειρίδιο συντήρησης της σειράς FANUC Beta i καθορίζει τον απαιτούμενο χρόνο αναμονής εκφόρτισης για το συγκεκριμένο μοντέλο SVSP πριν από οποιαδήποτε εσωτερική πρόσβαση.Παρακολουθήστε το δείκτη φόρτισης LED και ελέγξτε την εκφόρτιση με ένα βαθμολογημένο μετρητή συνεχούς ρεύματος πριν χειριστείτε τις εσωτερικές μονάδες.

Ε5: Ποια είναι η διαφορά μεταξύ της μονάδας Beta iSVSP και της μονάδας Beta iSV (μόνο σερβο);

Η μονάδα Beta iSV (Servo) παρέχει μόνο έλεγχο του άξονα εφοδιασμού ̇ αντλεί ενέργεια από συνεχές ρεύμα από ξεχωριστή πηγή τροφοδοσίας και δεν περιλαμβάνει ενσωματωμένες λειτουργίες σπινδέλου ή τροφοδοσίας.Το Beta iSVSP (Servo / Spindle / Power) προσθέτει ολοκληρωμένο έλεγχο σπινδέλου και ολοκληρωμένη παροχή ενέργειας συνεχούς ρεύματος για την παραγωγή της συμπαγούς μονάδας all-in-oneΤο A20B-2902-0671 είναι ειδικό για την παραλλαγή SVSP, δεν είναι μια ενότητα από τις μονάδες μόνο SV.
