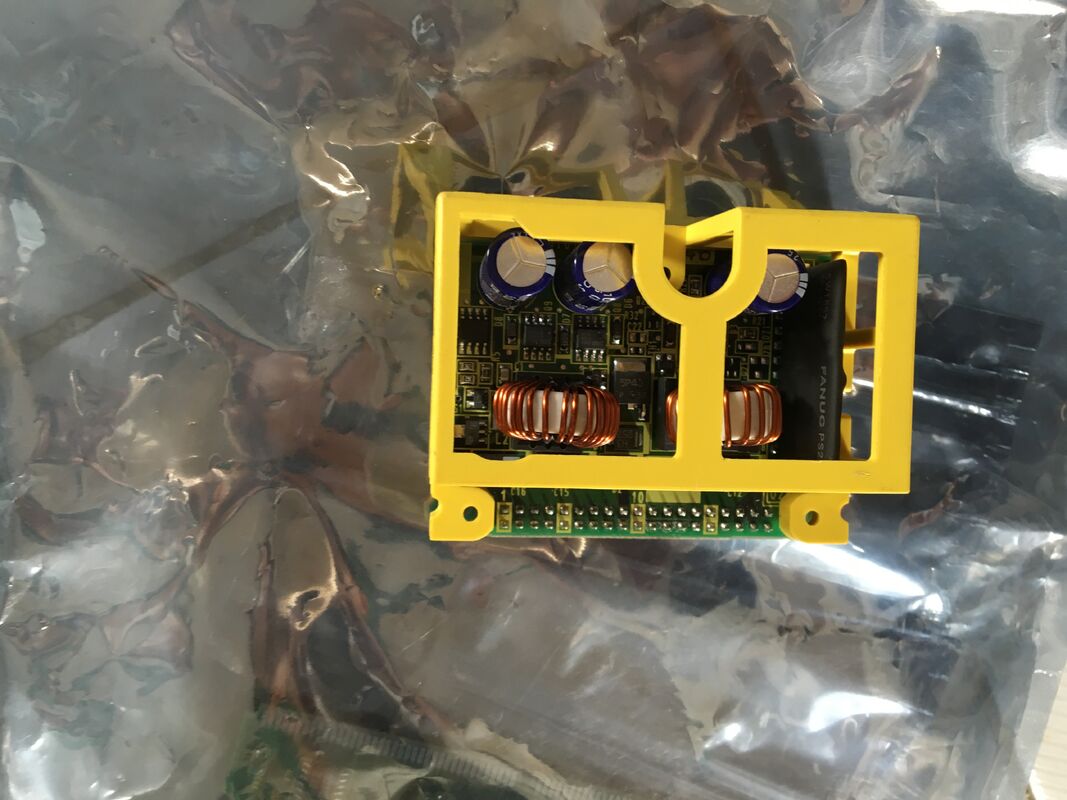

Πίνακας κυκλωμάτων Fanuc A350-8101-T184

A350-8101-T184 | Μονάδα PCB CNC FANUC — LED 7 τμημάτων / 24 VDC / 15A / IP67 / Σφραγισμένη σχεδίαση βιομηχανικής ποιότητας

A350 Fabrication Numbers — Εσωτερική αναφορά PCB της FANUC

Η αρίθμηση εξαρτημάτων της FANUC χρησιμοποιεί πολλές συμβάσεις προθέματος. Οι σειρές A06B, A16B και A20B αναγνωρίζουν ανταλλακτικά εμπορικής παραγγελίας. ΟΠρόθεμα A350προσδιορίζει τους αριθμούς κατασκευής PCB της FANUC — την εσωτερική αναφορά σχεδίου που χρησιμοποιεί η FANUC για να αναγνωρίσει συγκεκριμένα σχέδια PCB σε επίπεδο κατασκευής πλακέτας κυκλώματος. Τα PCB που φέρουν αριθμό A350 είναι γνήσια

Πλακέτες σχεδιασμένες από την FANUC που σχετίζονται με τα εμπορικά συγκροτήματα προϊόντων τους.

Το A350-8101-T184 είναι ένα τέτοιο PCB με αναφορά στην κατασκευή, που χρησιμοποιείται σε εφαρμογές μηχανών CNC FANUC. Το επίθημα T184 προσδιορίζει αυτή τη συγκεκριμένη παραλλαγή πλακέτας στην οικογένεια σχεδιασμού A350-8101.

Βασικές Προδιαγραφές

Οθόνη LED 7 τμημάτων — Κατάσταση με μια ματιά

Η οθόνη LED 7 τμημάτων παρέχει μια αριθμητική ή αλφαριθμητική ένδειξη κατάστασης ορατή απευθείας στη θέση τοποθέτησης του PCB. Στα συστήματα CNC και μετάδοσης κίνησης FANUC, οι οθόνες LED 7 τμημάτων συνήθως χρησιμεύουν ως:

Εμφανίζει τον κωδικό συναγερμού:Οι σερβοενισχυτές και οι ενισχυτές ατράκτου χρησιμοποιούν 2-ψήφιες λυχνίες LED 7 τμημάτων για να εμφανίζουν κωδικούς βλάβης όταν είναι ενεργός ένας συναγερμός. Ο κωδικός που είναι ορατός στην οθόνη LED του ενισχυτή προσδιορίζει απευθείας τον τύπο βλάβης χωρίς να απαιτείται πρόσβαση στην οθόνη χειριστή CNC.

Ενδείξεις κατάστασης:Οι κανονικές καταστάσεις λειτουργίας, η κατάσταση ετοιμότητας και η πρόοδος αρχικοποίησης μπορούν να υποδεικνύονται μέσω καθορισμένων μοτίβων τμημάτων LED.

Διαγνωστική ανάγνωση:Κατά τη θέση σε λειτουργία ή την αντιμετώπιση προβλημάτων, η οθόνη 7 τμημάτων παρέχει διαγνωστική ένδειξη πρώτου επιπέδου στο υλικό χωρίς να απαιτείται φορητός υπολογιστής ή εξωτερική οθόνη.

Σενάρια εφαρμογής

Πίνακας CNC I/O με κατάσταση LED:Μια εργαλειομηχανή CNC τοποθετεί το A350-8101-T184 σε ένα σφραγισμένο περίβλημα κοντά στην περιοχή εργασίας. Η οθόνη LED 7 τμημάτων παρέχει ορατή έξοδο κωδικού συναγερμού στο σώμα του μηχανήματος, αναγνώσιμο από τον χειριστή χωρίς να κοιτάζει τον κύριο πίνακα CNC.

Ένδειξη κατάστασης μονάδας δίσκου:Μια μονάδα μετάδοσης κίνησης FANUC μέσα στο μηχάνημα ενσωματώνει το A350-8101-T184 ως πλακέτα κατάστασης LED που βλέπει μπροστά. Η βαθμολογία IP67 της πλακέτας προστατεύει από την ομίχλη ψυκτικού υγρού που φτάνει στην περιοχή κίνησης σε αυτήν τη διαμόρφωση μηχανήματος.

PCB αντικατάστασης μηχανής:Ένα μηχάνημα CNC αναπτύσσει ένα σφάλμα που εντοπίζεται στο PCB A350-8101-T184. Η ανταλλακτική πλακέτα — που αντιστοιχεί στην προδιαγραφή IP67 και LED 7 τμημάτων — έχει τοποθετηθεί για την αποκατάσταση της πλήρους λειτουργίας του μηχανήματος.

FAQ

Ε1: Τι δείχνει το πρόθεμα A350 σε σύγκριση με τους αριθμούς ανταλλακτικών A16B ή A20B FANUC;

Το πρόθεμα A350 προσδιορίζει έναν αριθμό κατασκευής (σχέδιο) PCB FANUC — μια αναφορά σχεδίασης εσωτερικής πλακέτας κυκλώματος που χρησιμοποιείται στη διαδικασία κατασκευής της FANUC. Τα προθέματα A16B και A20B είναι εμπορικοί αριθμοί ανταλλακτικών που χρησιμοποιούνται για παραγγελίες. Μια πλακέτα A350 είναι ένα γνήσιο PCB σχεδιασμένο από την FANUC που μπορεί να αντιστοιχεί σε ένα εμπορικό συγκρότημα με διαφορετικό αριθμό ανταλλακτικού ή μπορεί να είναι αποθηκευμένο και να παρέχεται απευθείας με τον αριθμό κατασκευής του A350.

Ε2: Γιατί αυτό το PCB χρειάζεται προστασία IP67 αντί για τυπική προστασία PCB;

Απαιτείται προστασία IP67 όταν το PCB είναι εγκατεστημένο σε περιβάλλον όπου μπορεί να εκτεθεί σε ψεκασμό ψυκτικού υγρού, νερό πλύσης ή μόλυνση από μεταλλικά σωματίδια από την περιοχή κοπής. Τα περισσότερα PCB ελεγκτών CNC είναι πλήρως κλεισμένα σε σφραγισμένα ερμάρια και δεν απαιτούν IP67. Η βαθμολογία IP67 του A350-8101-T184 υποδεικνύει ότι έχει σχεδιαστεί για μια πιο εκτεθειμένη θέση τοποθέτησης — στο σώμα του μηχανήματος, μέσα σε ένα σφραγισμένο περίβλημα τοποθετημένο στη μηχανή ή σε θέση πίνακα όπου η έκθεση του περιβάλλοντος αποτελεί μέρος των συνθηκών λειτουργίας.

Ε3: Μπορεί η παροχή 24VDC για το A350-8101-T184 να προέρχεται απευθείας από το τροφοδοτικό CNC;

Ναι, υπό την προϋπόθεση ότι η ράγα 24VDC του τροφοδοτικού CNC έχει επαρκή χωρητικότητα για να τροφοδοτήσει την τρέχουσα ζήτηση 15Α του A350-8101-T184 μαζί με όλα τα άλλα φορτία 24V στο σύστημα. Εάν το συνολικό φορτίο 24 V πλησιάζει την ονομαστική τιμή του τροφοδοτικού, μπορεί να είναι κατάλληλη μια αποκλειστική τροφοδοσία 24 VDC για τα φορτία υψηλού ρεύματος (συμπεριλαμβανομένου του A350-8101-T184). Συμβουλευτείτε την ηλεκτρική τεκμηρίωση του μηχανήματος για να επαληθεύσετε την ισχύ τροφοδοσίας 24 VDC.

Ε4: Ποιοι τύποι μοτίβων LED 7 τμημάτων χρησιμοποιούνται ως κωδικοί κατάστασης στις μονάδες FANUC;

Το FANUC χρησιμοποιεί 2-ψήφιες οθόνες LED 7 τμημάτων σε μονάδες μετάδοσης κίνησης (servo, άξονας, τροφοδοτικό) για την εμφάνιση κωδικών δύο χαρακτήρων. Οι κανονικές καταστάσεις λειτουργίας συνήθως υποδεικνύονται με παύλες ή συγκεκριμένους συνδυασμούς αριθμών. Οι καταστάσεις συναγερμού εμφανίζουν αριθμητικούς κωδικούς — για παράδειγμα, «01» έως «99» που καλύπτουν διάφορες κατηγορίες συναγερμών. Οι συγκεκριμένες έννοιες κωδικών για οποιαδήποτε μονάδα FANUC με οθόνη 7 τμημάτων τεκμηριώνονται στο αντίστοιχο εγχειρίδιο συντήρησης της μονάδας.

Ε5: Πώς αντικαθίσταται το A350-8101-T184 — είναι εξάρτημα με βυσματοποίηση ή συγκόλληση;

Η μέθοδος αντικατάστασης εξαρτάται από τον τρόπο τοποθέτησης του A350-8101-T184 στο συγκεκριμένο συγκρότημα μηχανήματος. Οι μονάδες PCB στα συστήματα FANUC είναι συνήθως τοποθετημένες σε βύσματα (ακραίες υποδοχές, υποδοχές κεφαλίδας) αντί να συγκολλούνται απευθείας σε άλλη πλακέτα. Εάν η πλακέτα T184 συνδέεται μέσω βύσματος σύνδεσης, η αντικατάσταση είναι μια λειτουργία επιτόπιας επισκευής. Εάν είναι ενσωματωμένο σε ένα σφραγισμένο συγκρότημα, μπορεί να χρειαστεί αντικατάσταση ολόκληρης της σφραγισμένης μονάδας και όχι μόνο του PCB. Επιβεβαιώστε τη διάταξη τοποθέτησης από την ηλεκτρική τεκμηρίωση του μηχανήματος.
