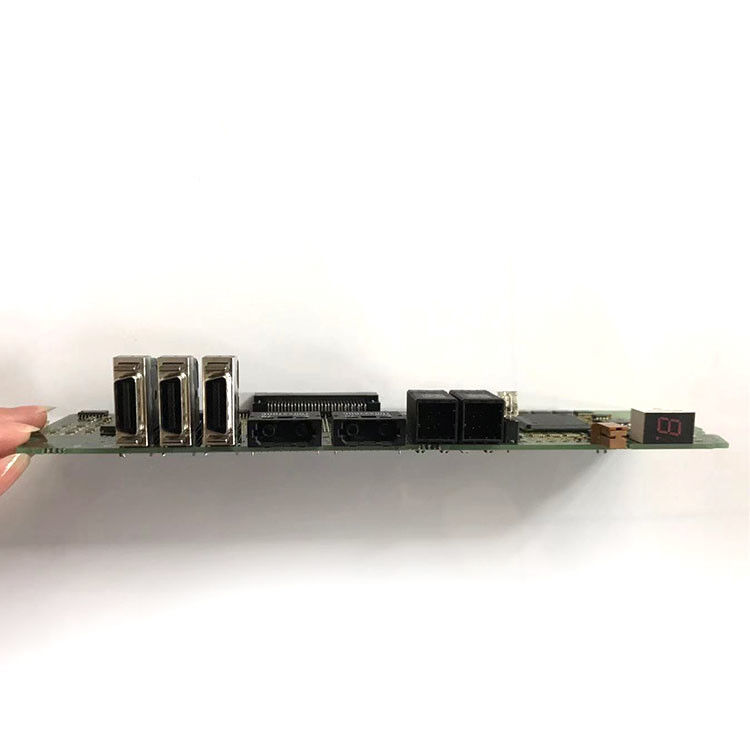

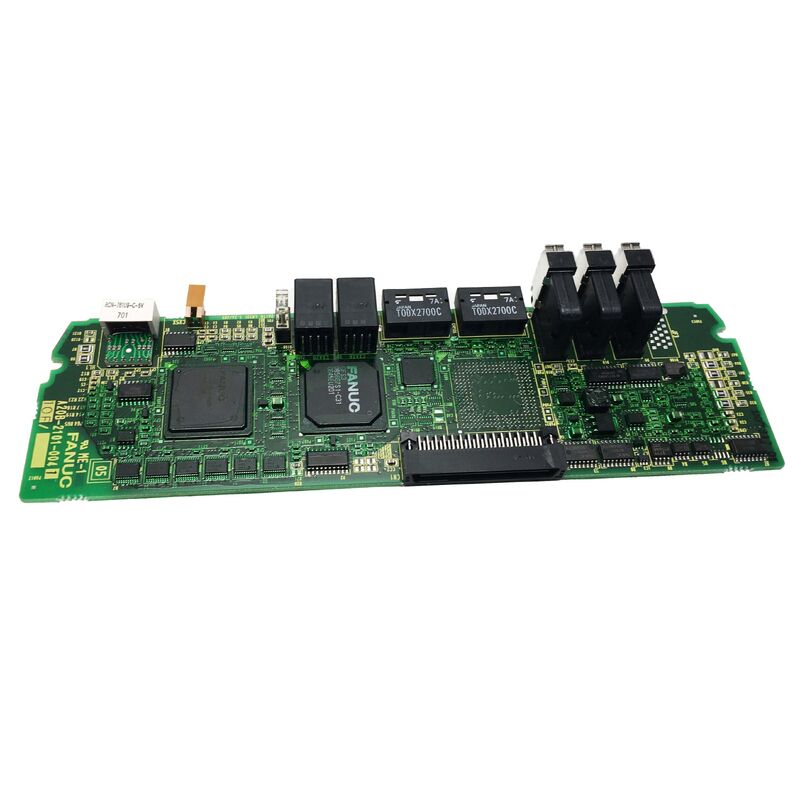

Fanuc A20B-2101-0041 Πίνακας ελέγχου A20B-2101-0041/06B

A20B-2101-0041 | FANUC Alpha-i aiSV 2-Axis HRV Servo Drive Board — Dual Channel / 4–160A / 200V or HV / A06B-6117 Series

Alpha-i aiSV — Γενιά HRV Servo Drive της FANUC

Η σειρά FANUC Alpha-i αντιπροσωπεύει τη γενιά μονάδων σερβομηχανισμού και ατράκτου που διαδέχτηκε την αρχική σειρά Alpha. Το επίθημα "i" προσδιορίζει την i-generation — με τον έλεγχο High Response Vector (HRV) ως καθοριστική τεχνολογική πρόοδο.

Έλεγχος HRV (High Response Vector).είναι η εφαρμογή της FANUC για έλεγχο ρεύματος υψηλού εύρους ζώνης για σερβοκινητήρες. Το HRV λειτουργεί τον τρέχοντα βρόχο ελέγχου με σημαντικά υψηλότερο ρυθμό ενημέρωσης από τις προηγούμενες γενιές μονάδων δίσκου. Ο ταχύτερος βρόχος ελέγχου ρεύματος επιτρέπει στο σύστημα σερβομηχανισμού να ανταποκρίνεται πιο γρήγορα σε διαταραχές φορτίου και να ακολουθεί με μεγαλύτερη ακρίβεια τις εντολές θέσης σε υψηλές ταχύτητες και επιταχύνσεις - χαρακτηριστικά ζωτικής σημασίας για απαιτητικές εφαρμογές μηχανικής κατεργασίας, όπως φρεζάρισμα υψηλής ταχύτητας, σπείρωμα και διαμόρφωση περιγράμματος πολλαπλών αξόνων.

Το A20B-2101-0041 είναι η πλακέτα κίνησης που εφαρμόζει αυτόν τον αλγόριθμο ελέγχου HRV σε μια μονάδα σερβοενισχυτή διπλού καναλιού (2 αξόνων).

Βασικές Προδιαγραφές

Dual Channel — Two Axes, One Board

Το A20B-2101-0041 ελέγχει δύο άξονες σερβομηχανισμού από μία πλακέτα. Και τα δύο κανάλια μοιράζονται το ίδιο PCB, τον ίδιο επεξεργαστή ελέγχου HRV και τις ίδιες συνδέσεις ισχύος — αλλά κάθε κανάλι διατηρεί τον δικό του ανεξάρτητο βρόχο ελέγχου ρεύματος.

Στην πράξη, αυτή η αρχιτεκτονική διπλού καναλιού σημαίνει:

Ανεξαρτησία άξονα:Ένα συμβάν υπερέντασης ή ένα σφάλμα κινητήρα σε έναν άξονα διακόπτεται αυτό το κανάλι ανεξάρτητα. Ο άλλος άξονας μπορεί να συνεχίσει να λειτουργεί εάν το σφάλμα περιορίζεται σε ένα κανάλι.

Κοινό λεωφορείο:Και οι δύο άξονες αντλούν από το ίδιο τμήμα διαύλου DC της μονάδας ενισχυτή, που μοιράζεται την τράπεζα πυκνωτών και τη σύνδεση με το PSM (Μονάδα τροφοδοσίας ρεύματος). Ένα σφάλμα διαύλου DC επηρεάζει και τα δύο κανάλια ταυτόχρονα.

Ταυτόχρονη ενημέρωση:Και τα δύο κανάλια αξόνων ενημερώνονται στον ίδιο κύκλο επεξεργασίας HRV, διατηρώντας τον συγχρονισμό χρονισμού που απαιτείται για τη διαμόρφωση περιγράμματος πολλαπλών αξόνων.

Σενάρια εφαρμογής

Αντικατάσταση πλακέτας κίνησης SVM2 aiSV:Ένα κέντρο κατεργασίας αναπτύσσει έναν συναγερμό σερβομηχανισμού σε έναν ή και στους δύο άξονες μιας σερβομονάδας FANUC aiSV. Η διάγνωση μονάδας δίσκου απομονώνει το σφάλμα στην πλακέτα A20B-2101-0041. Η αντικατάσταση με δοκιμασμένη πλακέτα και η σωστή τοποθέτηση κουμπώματος αποκαθιστά τις λειτουργίες σερβομηχανισμού και των δύο αξόνων.

CNC υψηλής ταχύτητας περιγράμματος:Ένα σύστημα CNC 2 αξόνων που εκτελεί περιγράμματα υψηλής ταχύτητας απαιτεί την ικανότητα ελέγχου HRV της σειράς aiSV. Το A20B-2101-0041 παρέχει την πλακέτα ελέγχου HRV διπλού καναλιού που εξασφαλίζει ακριβή απόκριση βρόχου ρεύματος και για τους δύο άξονες κατά τη διάρκεια απαιτητικών προφίλ.

FAQ

Ε1: Ποια είναι η διαφορά μεταξύ της σειράς Alpha SVM2 και της Alpha-i aiSV στην οποία χρησιμοποιείται αυτή η πλακέτα;

Η αρχική σειρά Alpha SVM2 χρησιμοποιεί πλακέτες ελέγχου της σειράς A20B-2001-0931 και βασίζεται σε μια παλαιότερη αρχιτεκτονική ελέγχου σερβομηχανισμού. Η σειρά Alpha-i aiSV — χρησιμοποιώντας το A20B-2101-0041 — εφαρμόζει τον έλεγχο HRV (High Response Vector) με ταχύτερο ρυθμό ενημέρωσης βρόχου ελέγχου ρεύματος. Η βελτίωση HRV έχει ως αποτέλεσμα καλύτερη ακαμψία σερβομηχανισμού, χαμηλότερο σφάλμα μετά από υψηλές ταχύτητες τροφοδοσίας και βελτιωμένη απόρριψη διαταραχών. Αυτές είναι οι πρακτικές διαφορές απόδοσης μηχανικής κατεργασίας μεταξύ των δύο γενεών.

Ε2: Μπορεί το A20B-2101-0041 να παρέχεται χωριστά ή μόνο ως μέρος μιας ολοκληρωμένης μονάδας;

Η DNC Electronics και ορισμένοι οργανισμοί παροχής υπηρεσιών παρέχουν μόνο την πλήρη μονάδα A06B-6117 aiSV και όχι την πλακέτα μονάδας A20B-2101-0041 ξεχωριστά. Αυτό οφείλεται στο γεγονός ότι η αντικατάσταση σε επίπεδο πλακέτας απαιτεί τη σωστή αντιστοίχιση και συναρμολόγηση τόσο της πλακέτας ελέγχου (A20B-2101-0041) όσο και της συνοδευτικής πλακέτας καλωδίωσης — η παροχή και η δοκιμή της πλήρους μονάδας διασφαλίζει ότι η μονάδα δίσκου θα επιστρέψει στις πλήρεις προδιαγραφές. Ορισμένοι προμηθευτές προσφέρουν στον μεμονωμένο πίνακα. επαληθεύστε το εύρος της προμήθειας και τους όρους εγγύησης με τη συγκεκριμένη πηγή.

Ε3: Ποιες συνοδευτικές πλακέτες χρειάζονται μαζί με το A20B-2101-0041 σε μια πλήρη μονάδα aiSV;

Η πλήρης μονάδα A06B-6117 aiSV περιέχει την πλακέτα μονάδας/ελέγχου A20B-2101-0041 και μια συνοδευτική πλακέτα καλωδίωσης. Η πλακέτα καλωδίωσης παρέχει τις φυσικές υποδοχές — τους ακροδέκτες εισόδου του διαύλου DC, τους ακροδέκτες εξόδου του τριφασικού κινητήρα και τους συνδετήρες ανάδρασης κωδικοποιητή και για τους δύο άξονες. Το A20B-2101-0041 είναι το ενεργό στρώμα επεξεργασίας που ελέγχει την εναλλαγή των συσκευών ισχύος. Και οι δύο πλακέτες απαιτούνται για μια λειτουργική μονάδα.

Ε4: Χρειάζεται επαναπρογραμματισμός του A20B-2101-0041 μετά την εγκατάσταση;

Το A20B-2101-0041 είναι μια πλακέτα ελέγχου υλικού. Οι παράμετροι σερβομηχανισμού — κέρδη άξονα, κωδικοί ταυτότητας κινητήρα, όρια ρεύματος — αποθηκεύονται στη μνήμη παραμέτρων του CNC και όχι στην πλακέτα του σερβομηχανισμού. Μετά την τοποθέτηση της ανταλλακτικής πλακέτας και την τροφοδοσία του συστήματος, το CNC εφαρμόζει τις υπάρχουσες παραμέτρους σερβομηχανισμού μέσω της σύνδεσης επικοινωνίας FSSB. Δεν απαιτείται ξεχωριστός προγραμματισμός πλακέτας, αλλά βεβαιωθείτε ότι έχει επιτευχθεί η ετοιμότητα του σερβομηχανισμού άξονα και επιβεβαιώστε τη σωστή λειτουργία του σερβομηχανισμού σε χαμηλή ταχύτητα πριν από την πλήρη επανέναρξη της παραγωγής.

Ε5: Ποιοι σερβοσυναγερμοί υποδεικνύουν ότι το A20B-2101-0041 έχει αποτύχει και όχι ο κινητήρας ή η καλωδίωση;

Οι συναγερμοί που δείχνουν προς την πλακέτα μετάδοσης κίνησης (αντί για τον κινητήρα ή την καλωδίωση) περιλαμβάνουν: Συναγερμούς επικοινωνίας FSSB που επηρεάζουν και τα δύο κανάλια της ίδιας μονάδας ταυτόχρονα (και οι δύο άξονες στην ίδια πλακέτα aiSV συναγερμώνουν μαζί). επίμονοι συναγερμοί SV με επιβεβαιωμένη σωστή καλωδίωση κινητήρα και κωδικοποιητή. και ειδικοί για το HRV κωδικοί συναγερμού που υποδεικνύουν σφάλματα επεξεργασίας εσωτερικών μονάδων δίσκου και όχι συνθήκες εξωτερικού κυκλώματος. Ένας συναγερμός μονού άξονα με επιβεβαιωμένη σωστή καλωδίωση συνήθως δείχνει προς τον κινητήρα, τον κωδικοποιητή ή τη συσκευή ισχύος για αυτόν τον συγκεκριμένο άξονα και όχι στον πίνακα ελέγχου.
