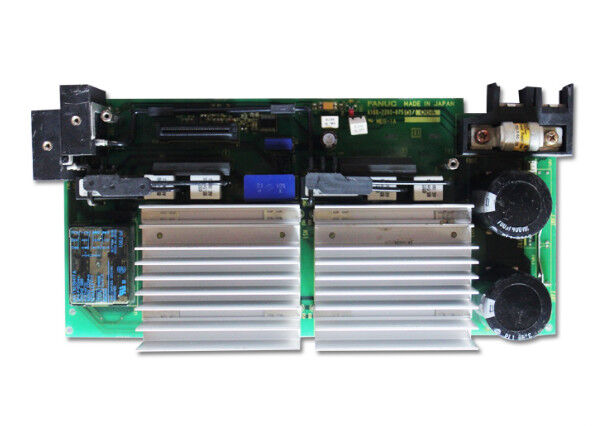

A16B-2202-0753 Fanuc A16B22020753 Πίνακας δοκιμάστηκε σε καλή κατάσταση

A16B-2202-0753∙ FANUC Alpha SVM2-12/12 Σερβο ενισχυτής PCB ∙ Τύπος-A & FSSB Διασύνδεση / 24VDC λογική / Προστασία υπερχείλισης & υπερχείλισης

SVM2-12/12 Δύο άξονες, μία μονάδα

Το FANUC Alpha SVM2-12/12 είναι μια διάξοδη μονάδα ενισχυτή σερο. "SVM2" σημαίνει δύο άξονες σε ένα φυσικό περίβλημα. "12/12" υποδηλώνει συνεχές ονομαστικό ρεύμα εξόδου 12A για κάθε έναν από τους δύο άξονες.Οι δύο κινητήρες ̇ ένας ανά άξονα ̇ κινούνται ανεξάρτητα, αλλά από την ίδια κοινή DC σύνδεση λεωφορείου μέσα στη μονάδα.

Το A16B-2202-0753 είναι η πλακέτα έντυπου κυκλώματος μέσα σε αυτό το μοντέλο. Τα ηλεκτρονικά ελέγχου που ερμηνεύουν τις εντολές από το CNC, τρέχουν τους κυκλούς ελέγχου του ρεύματος και για τους δύο άξονες.ανατροφοδότηση του κωδικοποιητή διαδικασίας, εκτελούν λογική προστασίας και παράγουν σήματα κίνησης πύλης στις συσκευές ισχύος.

Βασικές προδιαγραφές

Προστατευτικά στοιχεία

Το A16B-2202-0753 εφαρμόζει προστασία και για τα δύο κανάλια άξονα:

Προστασία από υπερστροφή:Ανιχνεύει το ρεύμα εξόδου που υπερβαίνει τα ασφαλή όρια και ενεργοποιεί την κίνηση πριν καταστραφούν οι συσκευές ισχύος.

Προστασία κατά της υπερτάσης:Παρακολουθεί την τάση της λεωφορείας συνεχούς ρεύματος.

Προστασία από βραχυκύκλωμα:Ανιχνεύει σφάλμα χαμηλής αντίστασης στα τερματικά του κινητήρα ή στο καλώδιο του κινητήρα και απενεργοποιεί αμέσως την έξοδο του επηρεασμένου άξονα.

Προστασία από υπερθερμοκρασία:Αν η θερμοκρασία αυξηθεί στο κατώτατο όριο συναγερμού, ο κινητήρας ενεργοποιείται πριν προκύψει θερμική βλάβη.

Σενάρια εφαρμογής

SVM2-12/12 Λάθος PCB:Μια μονάδα ενισχυτή σερο με δύο άξονες παράγει συναγερμό άξονα που δεν μπορεί να διαγραφεί.Αντικατάσταση αποκαθιστά και τα δύο κανάλια άξονα.

Σύστημα FSSB-type-A:Ένα κέντρο επεξεργασίας με servo drives τύπου Α αναβαθμίζεται με εναλλακτικό SVM2-12/12 ικανό για FSSB. Το A16B-2202-0753 PCB εξυπηρετεί και τις δύο παραλλαγές χωρίς τροποποίηση.

Γενικές ερωτήσεις

Ερώτηση 1: Είναι το A16B-2202-0753 η πλακέτα καλωδίωσης ή το PCB ελέγχου στο SVM2-12/12;

Το A16B-2202-0753 είναι το PCB ελέγχου (το στρώμα ηλεκτρονικής επεξεργασίας).χωριστή πλακέτα που διαχειρίζεται τις φυσικές συνδέσεις με το DC busΤα δύο πλαίσια λειτουργούν από κοινού στο εσωτερικό του σκελετού του SVM2-12/12.

Ε2: Η αντικατάσταση του A16B-2202-0753 απαιτεί αλλαγές στις παραμέτρους του servo;

Οι παραμέτροι του servo (αξονικά κέρδη, τύπος κωδικοποιητή, όρια ρεύματος) αποθηκεύονται στην κύρια μνήμη παραμέτρων του CNC, όχι στο PCB του servoamplifier.Αντικατάσταση του A16B-2202-0753 αποκαθιστά το υλικό ελέγχου χωρίς να επηρεάζει το σύνολο παραμέτρων του CNCΜετά την τοποθέτηση του ανταλλακτικού, πρέπει να επαληθεύεται ότι όλοι οι άξονες είναι σε κατάσταση ετοιμότητας σερβοκίνησης σε χαμηλή ταχύτητα πριν από την επιστροφή της μηχανής σε πλήρη κύκλο παραγωγής.

Ε3: Ποια είναι η τάση της λεωφορείας συνεχούς ρεύματος από την οποία λειτουργεί το SVM2-12/12;

Το SVM2-12/12 αντλεί από την συνεχής κίνηση που τροφοδοτείται από το PSM (Μονάδα τροφοδοσίας ηλεκτρικής ενέργειας), η οποία παρέχει 283 ′′325VDC από είσοδο 200 ′′230VAC.Η 24VDC που αναφέρεται στις προδιαγραφές είναι η τροφοδοσία λογικής/συνδέσης μόνο για την πλακέτα ελέγχουΤο στάδιο εξόδου του κινητήρα λειτουργεί από το υψηλής τάσης DC bus.

ΕΡ4: Μπορεί το A16B-2202-0753 να αντικατασταθεί ανεξάρτητα χωρίς να αφαιρεθεί η πλήρης μονάδα SVM2-12/12;

Το PCB είναι εσωτερικό συστατικό της μονάδας SVM2-12/12. Για την πρόσβαση στην μονάδα A16B-2202-0753, η μονάδα πρέπει να αφαιρεθεί από το ντουλάπι κίνησης και να ανοίξει.Το PCB μπορεί στη συνέχεια να αφαιρεθεί και να αντικατασταθεί, ενώ η πλακέτα καλωδίωσης παραμένει στο κτίριο της μονάδαςΜετά την επανασυναρμολόγηση, η μονάδα επανεγκαθίσταται και δοκιμάζεται. Απαιτείται πλήρης απομάκρυνση της μονάδας, αλλά η αντικατάσταση δεν απαιτεί οποιαδήποτε επανασύνδεση εκτός της μονάδας.

Ε5: Ποια είναι η διαφορά μεταξύ του A16B-2202-0750, 0751, 0752 και 0753 στη σειρά SVM2;

Πρόκειται για διαφορετικές πινακίδες για διαφορετικές διαμορφώσεις ρύθμισης ισχύος SVM2:

• Α16Β-2202-0750: Πίνακας καλωδίωσης για το SVM2-12/12
• Α16Β-2202-0751: Πίνακας καλωδίωσης για το SVM2-12/20
• Α16Β-2202-0752: Πίνακας καλωδίωσης για SVM2-20/20
• Α16Β-2202-0753: Ελέγχου PCB για SVM2-12/12 (τύπου-Α και FSSB)

Οι πίνακες καλωδίωσης (0750 ̇ 0752) χειρίζονται τις φυσικές διαμορφώσεις των συνδέσμων για διαφορετικά επίπεδα ρεύματος.Παραγγελία με ακριβή αριθμό εξαρτήματος για να αποφευχθεί η παραλαβή λάθος τύπου εξαρτήματος.
