FANUC A16B-1212-0211 Σχεδιακό διάγραμμα κυκλώματος πλακέτας μνήμης μοντέλο 0

A16B-1212-0211∙ FANUC Σειρά 0-C (F0C) Πίνακας μνήμης PCB ∙ Πρόγραμμα / PMC / Μνήμη συστήματος / 0-MC / 0-TC CNC

Η επιφάνεια μνήμης σε μια σειρά 0-C CNC

Στην αρχιτεκτονική CNC σειράς FANUC 0-C (F0C), η πλακέτα μνήμης είναι η πλακέτα που αποθηκεύει και εξυπηρετεί όλα τα δεδομένα που χρειάζεται ο CNC για να λειτουργήσει:

Λογισμικό συστήματος CNC:Το εκτελεστό λογισμικό μηχανής που καθορίζει πώς το CNC ερμηνεύει τον κωδικό G, διαχειρίζεται την κίνηση του άξονα, ελέγχει το σπιντέλ και χειρίζεται την διεπαφή χειριστή. Όλα φορτωμένα από την πλακέτα μνήμης.

Πρόγραμμα σκάλας PMC:Η λογική αλληλουχίας μηχανής (το ενσωματωμένο πρόγραμμα PLC) που ελέγχει το ψυκτικό υγρό, τους αλλαγείς εργαλείων, τα κλειδαριά των θυρών και όλες τις περιφερειακές αλληλουχίες μηχανής.Το πρόγραμμα σκάλας αποθηκεύεται στην πλακέτα μνήμης και εκτελείται από αυτό σε κάθε κύκλο σάρωσης PLC.

Προγράμματα επεξεργασίας CNCΤα τμήματα προγραμμάτων που δημιουργούνται από τον χειριστή ή τον προγραμματιστή και αποθηκεύονται στην περιοχή μνήμης προγραμμάτων του CNC.Η χωρητικότητα της πλακέτας μνήμης καθορίζει πόσες και πόσο μεγάλη βιβλιοθήκη προγραμμάτων μπορεί να κρατήσει το CNC.

Παράμετροι:Δεδομένα διαμόρφωσης ειδικού μηχανήματος ∆αποστολές άξονα, τιμές αντιστάθμισης, όρια ταχύτηταςκαι δεδομένα PMC που κάνουν ένα γενικό χειριστήριο CNC να συμπεριφέρεται σωστά με το συγκεκριμένο μηχάνημα στο οποίο είναι εγκατεστημένο.

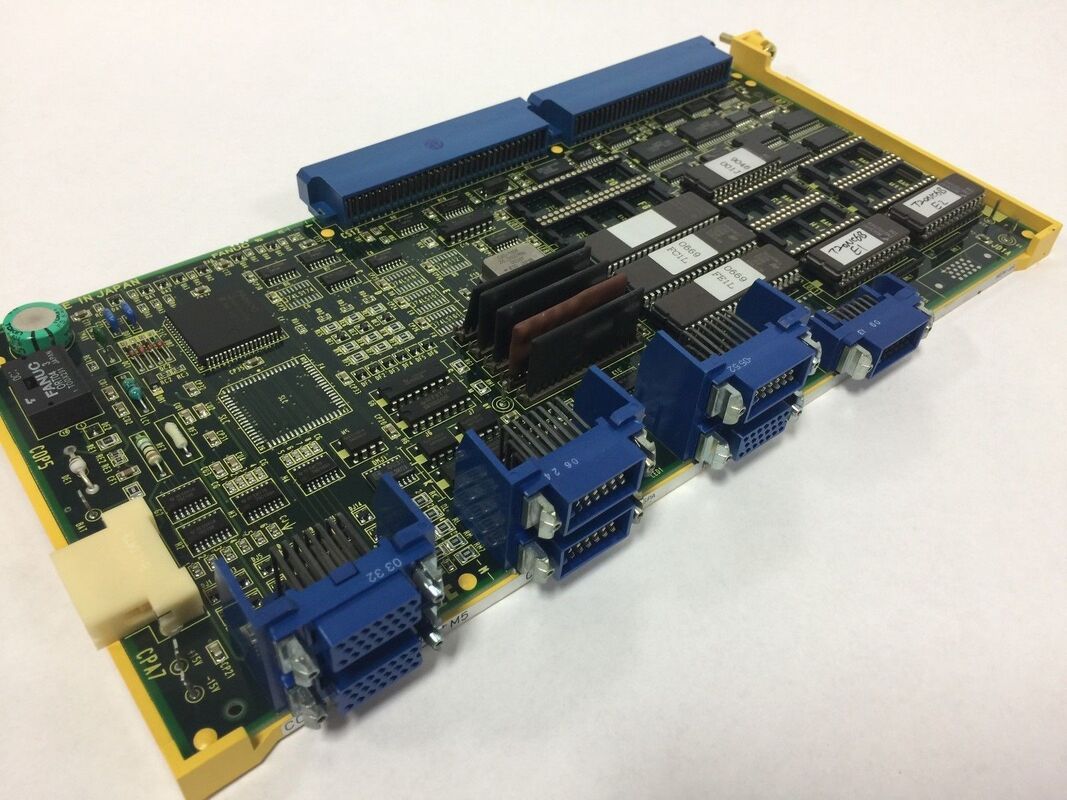

Το A16B-1212-0211 είναι η πλακέτα μνήμης που μεταφέρει όλα αυτά τα δεδομένα για το σύστημα F0C CNC.

Βασικές πληροφορίες για το προϊόν

Τροποποιήσεις πλακέτας μνήμης 0210, 0211, 0216 στο πλαίσιο

Η σειρά 0-C χρησιμοποιούσε πολλαπλές παραλλαγές πλακέτων μνήμης στην σειρά A16B-1212-021x, η καθεμία με ελαφρώς διαφορετικές δυνατότητες:

Α16Β-1212-0210:Η βασική πλακέτα μνήμης 0-C χωρίς σειρά εξόδου σπινδέλου.μονοχρωματική γραφική, και επικοινωνία RS-232C.

Α16Β-1212-0211:Μια παραλλαγή της ίδιας οικογένειας πλακών μνήμης 021x, που εξυπηρετεί ρυθμίσεις ελέγχου F0C CNC με τον ειδικό συνδυασμό χωρητικότητας μνήμης και χαρακτηριστικών διεπαφής.

Α16Β-1212-0216:Η πλακέτα κατά σειρά μνήμης 0-C, προσθέτοντας μια διεπαφή κατά σειρά αγωγού οπτικών ινών που επιτρέπει στο CNC να επικοινωνεί με τις μεταγενέστερες γενιές κατά σειρά αγωγών της FANUC μέσω της ψηφιακής κατά σειρά σύνδεσης.

Σενάρια εφαρμογής

Ελάττωση της πλακέτας μνήμης CNC F0C:Ένα κέντρο επεξεργασίας FANUC 0-MC αναπτύσσει συναγερμούς συστήματος, ειδικότερα συναγερμούς ισοτιμίας μνήμης RAM (910 ή 911) που υποδεικνύουν σφάλματα ακεραιότητας μνήμης.Μετά την επιβεβαίωση της τροφοδοσίας ενέργειας και του πίνακα καθισμάτων είναι σωστή, η πλακέτα μνήμης A16B-1212-0211 προσδιορίζεται ως το ελάττωμα. Μια πλακέτα αντικατάστασης, η οποία είναι γεμάτη με το πρόγραμμα PMC του μηχανήματος και τις παραμέτρους CNC από το αντίγραφο ασφαλείας, αποκαθιστά την μηχανή σε πλήρη λειτουργία.

Προληπτική αντικατάσταση της πλακέτας μνήμης:Ένα κέντρο στροφής 0-TC που υποβάλλεται σε ανακαίνιση CNC αντικαθίσταται από την πλακέτα μνήμης του στο πλαίσιο συστηματικής ανανέωσης των εξαρτημάτων.Το νέο A16B-1212-0211 επαναφέρει τη διάρκεια ζωής της πλακέτας μνήμης χωρίς να απαιτείται οποιοδήποτε επαναπρογραμματισμός PMC ή επαναφορά παραμέτρων, καθώς το περιεχόμενο επαναφορτώνεται από το αντίγραφο ασφαλείας του κατασκευαστή μηχανής.

Γενικές ερωτήσεις

Ε1: Τι συμβαίνει με τα προγράμματα CNC όταν αντικαθίσταται το A16B-1212-0211;

Τα προγράμματα και οι παραμέτροι που αποθηκεύονται στη μνήμη της πλακέτας μνήμης που υποστηρίζεται από τη μπαταρία RAM χάνουν όταν η πλακέτα αντικαθίσταται.Υποστηρίξτε όλα τα προγράμματα CNC, μετατόπιση εργαλείων, μετατόπιση εργασίας, παράμετροι μηχανής και το πρόγραμμα σκάλας PMC σε εξωτερική συσκευή (RS-232C backup PC, κάρτα μνήμης, κασέτα για παλαιότερα συστήματα 0-C).Μετά την τοποθέτηση της επιφάνειας αντικατάστασης, να αποκαταστήσει όλα τα δεδομένα.

Ε2: Πώς φορτώνεται το πρόγραμμα PMC στο αντικαταστατικό A16B-1212-0211;

Το πρόγραμμα κλίμακας PMC για το 0-C διατηρείται συνήθως σε ειδικά τσιπ PMC ROM ή σε αρχείο αντιγράφων ασφαλείας προγράμματος PMC.Εάν το πρόγραμμα PMC του μηχανήματος αποθηκεύεται σε τσιπ ROM σε ξεχωριστή πλακέτα PMC (όπως PMC-M)Εάν το πρόγραμμα PMC είναι αποθηκευμένο στη μνήμη της πλακέτας μνήμης, επαναφέρετε το από ένα αντίγραφο ασφαλείας μετά την τοποθέτηση της νέας πλακέτας.Για μηχανές στις οποίες δεν υπάρχει πλέον αντίγραφο ασφαλείας του κατασκευαστή της αρχικής μηχανής, το πρόγραμμα PMC μπορεί να χρειαστεί να αναδημιουργηθεί από την τεκμηρίωση του μηχανήματος.

Ε3: Τι υποδεικνύει ο συναγερμός ισοτιμίας RAM (910 ή 911) σε CNC σειράς 0-C;

Ο συναγερμός ισοτιμίας RAM 910 υποδηλώνει σφάλμα ισοτιμίας στη RAM δεδομένων του CNC και ο συναγερμός 911 υποδηλώνει σφάλμα ισοτιμίας στη RAM του προγράμματος.Και τα δύο δείχνουν μια αποτυχία ακεραιότητας μνήμης είτε τα τσιπ RAM στην πλακέτα μνήμης έχουν αναπτύξει λάθη, ή η μπαταρία της πλακέτας μνήμης έχει αποτύχει και επέτρεψε στην RAM που υποστηρίζεται από μπαταρία να χάσει τα δεδομένα της κατά τη διάρκεια διακοπής ρεύματος.Ελέγξτε την τάση της μπαταρίας εφεδρείας πρώτα πριν συμπεράνουμε ότι η ίδια η πλακέτα μνήμης έχει αποτύχει.

Ε4: Ποια είναι η διαφορά μεταξύ PMC-L και PMC-M στην σειρά 0-C, και επηρεάζει η επιλογή την κάρτα μνήμης;
