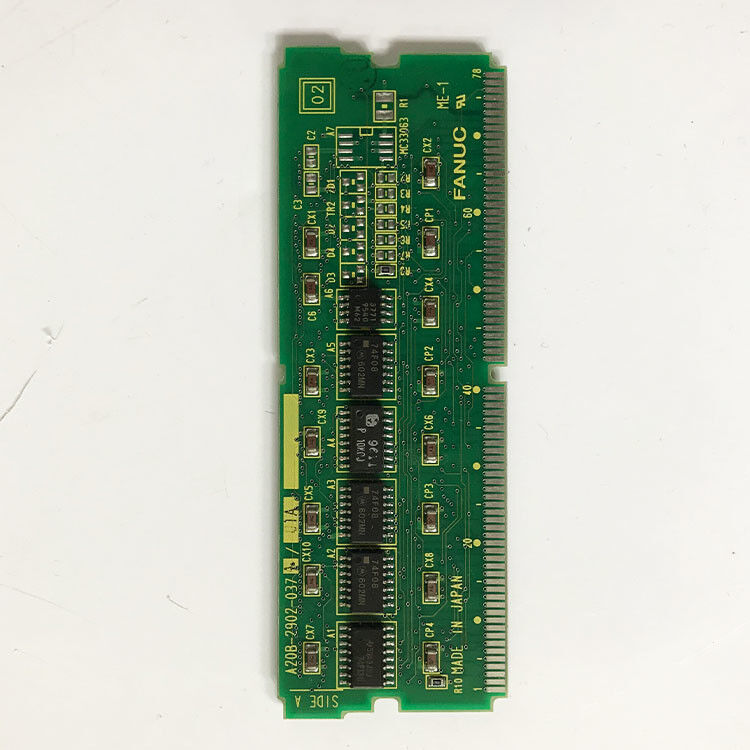

GE Fanuc A20B-2902-0371/02A Μονάδα PCB ΝΕΑ

A20B-2902-0371 | Μονάδα FANUC 4MB FROM — Flash ROM / Λογισμικό συστήματος CNC / Μη πτητική αποθήκευση προγραμμάτων / Σειρά A20B-2902

ΑΠΟ — Το αποθετήριο μη πτητικού λογισμικού του CNC

Σε οποιοδήποτε FANUC CNC, τρεις τύποι μνήμης εκτελούν διακριτούς ρόλους. Η FROM (Μνήμη μόνο για ανάγνωση Flash) είναι η πιο θεμελιώδης: αποθηκεύει το λογισμικό συστήματος CNC που καθορίζει τι μπορεί να κάνει το CNC.

Τι ΑΠΟ καταστήματα:

• Λογισμικό λειτουργίας CNC:Ο διερμηνέας G-code, ο κινητήρας υπολογισμού κίνησης, ο συντονισμός σερβομηχανισμών, η διαχείριση οθόνης και όλες οι βασικές λειτουργίες CNC υπάρχουν ως λογισμικό που εδρεύει στο FROM. Χωρίς αυτό το λογισμικό, το CNC είναι αδρανές υλικό.
• Πακέτα λογισμικού επιλογής:Πρόσθετες δυνατότητες CNC — άκαμπτο άγγιγμα, διαμόρφωση περιγράμματος υψηλής ταχύτητας, έλεγχος περιγράμματος τεχνητής νοημοσύνης και άλλες επιλογές λογισμικού — αποθηκεύονται ως πρόσθετο περιεχόμενο FROM. Κάθε ενεργοποιημένη επιλογή έχει αντίστοιχο λογισμικό στο FROM που ενεργοποιεί τη δυνατότητά της.
• Προγράμματα μακροεντολών και προσαρμοσμένες λειτουργίες:Σε ορισμένες διαμορφώσεις, μόνιμα προγράμματα μακροεντολών (δεδομένα PMC, υποπρογράμματα) βρίσκονται στο FROM για μη πτητική διατήρηση.

Το FROM είναι μη πτητικό από τη σχεδίασή του. Σε αντίθεση με τη DRAM (η οποία χάνει όλο το περιεχόμενο όταν αφαιρείται το ρεύμα) και σε αντίθεση με τη SRAM που υποστηρίζεται από μπαταρία (η οποία χάνει περιεχόμενο εάν αποτύχει η εφεδρική μπαταρία), η FROM διατηρεί το περιεχόμενό της επ' αόριστον χωρίς καμία υποστήριξη τροφοδοσίας ή μπαταρίας.

Βασικές Προδιαγραφές

Οικογένεια μονάδας μνήμης A20B-2902

Η σειρά A20B-2902 καλύπτει μονάδες μνήμης plug-in για συστήματα CNC FANUC. Διαφορετικές ενότητες αυτής της σειράς εξυπηρετούν διαφορετικούς ρόλους:

Μονάδες DRAM:Πτητική μνήμη εργασίας για την CPU. Το A20B-2902-0020 (4MB DRAM), που περιγράφηκε σε προηγούμενη παρτίδα αυτής της σειράς, παρέχει τη γρήγορη μνήμη εργασίας που χρειάζεται ο επεξεργαστής CNC για τη λειτουργία χρόνου εκτέλεσης.

ΑΠΟ ενότητες:Μη πτητικός χώρος αποθήκευσης λογισμικού. Το A20B-2902-0371 (4MB ΑΠΟ) αποθηκεύει το λογισμικό συστήματος που φορτώνει η CPU στη DRAM κατά την εκκίνηση. Η χωρητικότητα FROM καθορίζει πόσο λογισμικό και πόσες επιλογές μπορούν να εγκατασταθούν.

Δίπλα στην ενότητα FROM:Το A20B-2902-0080 (4MB FROM / 512K SRAM) αντιπροσωπεύει μια διαφορετική μονάδα FROM στην ίδια οικογένεια A20B-2902 — συνδυάζοντας FROM και SRAM σε μια μονάδα για διαφορετική διαμόρφωση CNC.

Το A20B-2902-0371 παρέχει 4MB αποκλειστικής αποθήκευσης FROM — που ταιριάζει με το αποτύπωμα λογισμικού της γενιάς CNC που εξυπηρετεί.

Σενάρια εφαρμογής

Σφάλμα μονάδας CNC FROM:Ένα FANUC CNC αποτυγχάνει να ολοκληρώσει τη σειρά εκκίνησης — το σύστημα σταματά κατά τη φόρτωση του λογισμικού με έναν συναγερμό σφάλματος FROM. Το A20B-2902-0371 αναγνωρίζεται ως η αποτυχημένη μονάδα. Η αντικατάσταση επαναφέρει το φορτίο λογισμικού του συστήματος και την κανονική εκκίνηση CNC.

Ενημέρωση λογισμικού CNC:Ένα σύστημα CNC FANUC απαιτεί ενημέρωση λογισμικού σε νέα έκδοση. Το ενημερωμένο λογισμικό έχει εγγραφεί σε μια μονάδα αντικατάστασης A20B-2902-0371 FROM. Η παλιά μονάδα αφαιρείται και η ενημερωμένη μονάδα εγκαθίσταται — οι μπότες CNC με τη νέα έκδοση λογισμικού.

FAQ

Ε1: Η αντικατάσταση του A20B-2902-0371 διαγράφει παραμέτρους CNC ή ανταλλακτικά προγράμματα;

Όχι. Οι παράμετροι CNC και τα ανταλλακτικά προγράμματα αποθηκεύονται σε SRAM (RAM με υποστήριξη μπαταρίας) — μια ξεχωριστή μονάδα από το FROM. Η αντικατάσταση της μονάδας FROM δεν επηρεάζει το περιεχόμενο SRAM. Μετά την τοποθέτηση του νέου A20B-2902-0371, το CNC εκκινεί χρησιμοποιώντας το λογισμικό από τη νέα μονάδα FROM και διαβάζει παραμέτρους από το άθικτο SRAM.

Ε2: Μπορεί το λογισμικό στο A20B-2902-0371 να ξαναγραφτεί στο πεδίο;

FROM (Flash ROM) είναι ηλεκτρικά διαγραφόμενο και επανεγγράψιμο — Το "Flash" αναφέρεται σε αυτήν την τεχνολογία διαγραφόμενης μνήμης flash. Ωστόσο, ο επαναπρογραμματισμός της μονάδας FROM σε συστήματα CNC FANUC απαιτεί συγκεκριμένο λογισμικό φορτωτή εκκίνησης FANUC και εγκεκριμένη διαδικασία ενημέρωσης. Ο επαναπρογραμματισμός πεδίου των μονάδων FROM δεν είναι μια εργασία ρουτίνας συντήρησης. πραγματοποιείται κατά τη διάρκεια επίσημων ενημερώσεων λογισμικού CNC χρησιμοποιώντας εργαλεία και διαδικασίες που παρέχονται από τη FANUC.

Ε3: Ποια συστήματα CNC χρησιμοποιούν τη μονάδα A20B-2902-0371 FROM;

Οι μονάδες FROM της σειράς A20B-2902 εξυπηρετούν γενιές FANUC CNC που χρησιμοποιούν την αρθρωτή αρχιτεκτονική μνήμης A20B-2902. Βασισμένο στο παρακείμενο A20B-2902-0080 (4MB FROM/512K SRAM επιβεβαιωμένο για το Series 16/18 Model B από πολλές πηγές), το A20B-2902-0371 εξυπηρετεί παρόμοια ή μεταγενέστερη πλατφόρμα CNC εποχής Series 16/18/21. Επιβεβαιώστε από την τεκμηρίωση υλικού του συγκεκριμένου CNC.

Ε4: Ποια είναι η διαφορά μεταξύ του A20B-2902-0371 (4MB FROM) και του A20B-2902-0020 (4MB DRAM);

Και οι δύο είναι μονάδες της σειράς A20B-2902 των 4MB, αλλά ουσιαστικά διαφορετικές:

• A20B-2902-0020: DRAM — πτητική, γρήγορη, λειτουργική μνήμη. Χάθηκε περιεχόμενο κατά την απενεργοποίηση.
• A20B-2902-0371: FROM — μη πτητική, μνήμη flash. Το περιεχόμενο διατηρείται μόνιμα χωρίς ρεύμα. Αποθηκεύει λογισμικό. δεν μπορεί να υποκαταστήσει τη DRAM και το αντίστροφο.

Ε5: Τι συμβαίνει εάν η μονάδα FROM αφαιρεθεί ενώ το CNC είναι τροφοδοτημένο;

Η κατάργηση του FROM ενώ λειτουργεί το CNC προκαλεί άμεσο σφάλμα συστήματος — η CPU χάνει την πρόσβαση στο λογισμικό που εκτελεί. Το CNC θα κολλήσει, πιθανώς με συναγερμό συστήματος. Πάντα να απενεργοποιείτε πλήρως το CNC πριν αφαιρέσετε ή τοποθετήσετε μονάδες μνήμης. Ορισμένες μονάδες FROM θα πρέπει να αφαιρούνται μόνο αφού το CNC τερματιστεί καθαρά, ακολουθώντας την ισχύουσα διαδικασία απενεργοποίησης FANUC.
