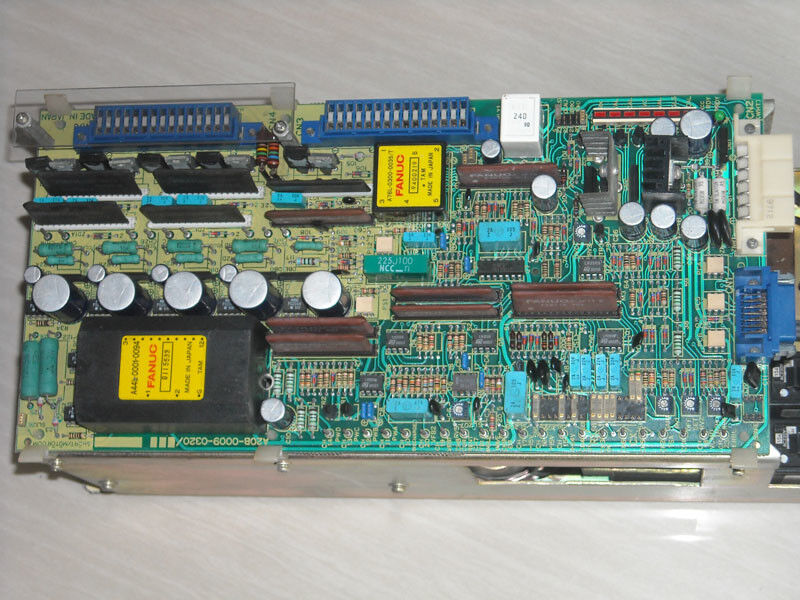

1 PC Νέος πίνακας PCB Fanuc A20B-0009-0320 Σε καλή κατάσταση

A20B-0009-0320 | Σειρά FANUC 6047 DC Servo Drive PCB — A06B-6047 / Έλεγχος ταχύτητας / Σειρά M Yellow-Cap / Διαμόρφωση Jumper

A06B-6047 — Η εποχή M-Series DC Servo Servo

Η σειρά A06B-6047 αντιπροσωπεύει τη γενιά σερβομηχανισμών DC της FANUC — την εποχή πριν από τη σειρά Alpha χωρίς ψήκτρες AC. Αυτοί οι δίσκοι τροφοδοτούσαν εργαλειομηχανές CNC FANUC σε σερβοκινητήρες συνεχούς ρεύματος τύπου βούρτσας.

Οι μονάδες δίσκου είναι γνωστές με δύο ονόματα πεδίων:

"M-Series":Προσδιορισμός της γενιάς σερβοκινητήρων συνεχούς ρεύματος FANUC που εξυπηρετούνται από αυτούς τους κινητήρες.

"Δίσκοι με κίτρινο καπάκι":Ονομάστηκε από τα κίτρινα καλύμματα κωδικοποιητή στους συσχετισμένους σερβοκινητήρες συνεχούς ρεύματος — αντικαθιστώντας την προηγούμενη γενιά "μαύρου καπακιού". Αυτό το οπτικό αναγνωριστικό είναι πολύ γνωστό μεταξύ των τεχνικών που συντηρούν παλαιού τύπου μηχανήματα FANUC.

Η A20B-0009-0320 είναι η πλακέτα ελέγχου ταχύτητας μέσα σε αυτές τις μονάδες A06B-6047 μονού άξονα. Η GE Fanuc Spares επιβεβαιώνει την πλήρη λίστα συμβατότητας: A06B-6047-H002, H003, H040, H041 και H104.

Βασικές Προδιαγραφές

Διαθεσιμότητα υπηρεσίας

Το A20B-0009-0320 διαθέτει ολοκληρωμένη υποστήριξη μετά την αγορά, παρά την ηλικία του:

• Ανταλλακτικά GE Fanuc: Αντικατάσταση αυθημερόν, εσωτερική επισκευή, δοκιμή
• FanucWorld: Νέες, ανακαινισμένες και επιλογές επισκευής
• Radwell: Επισκευή με εγγύηση 2 ετών
• Παραλλαγή FanucWorld #SPL: Εφαρμογή Spindle (απαιτείται ανταλλαγή πυρήνων)

Η μεγάλη διάρκεια ζωής των μηχανημάτων της σειράς M στην παραγωγή καθιστά αυτήν την πλακέτα ένα τακτικά απαιτούμενο ανταλλακτικό.

Σενάρια εφαρμογής

Σφάλμα ελέγχου ταχύτητας A06B-6047-H002:Ο συναγερμός ελέγχου ταχύτητας άξονα Χ ενός τόρνου CNC εντοπίζεται στον A20B-0009-0320. Η εγκατεστημένη αναθεώρηση επιβεβαιώθηκε (/10D). Μια αντίστοιχη αντικατάσταση αναθεώρησης είναι εξοπλισμένη με ρυθμίσεις βραχυκυκλωτήρα που μεταφέρονται από την αρχική πλακέτα. Ο έλεγχος ταχύτητας αποκαθίσταται.

Ανακαίνιση μηχανημάτων CNC παλαιού τύπου:Μια μονάδα παραγωγής με μακροχρόνια μηχανήματα CNC της σειράς M αντικαθιστά προληπτικά τις πλακέτες A20B-0009-0320 ως μέρος ενός προγραμματισμένου κύκλου συντήρησης.

FAQ

Ε1: Ποια είναι η κύρια διαφορά μεταξύ της μονάδας σερβομηχανισμού 6047 DC και της μεταγενέστερης μονάδας σερβομηχανισμού AC Alpha (A06B-6079);

Το A06B-6047 κινεί σερβοκινητήρες συνεχούς ρεύματος (βούρτσα) χρησιμοποιώντας ρύθμιση ρεύματος οπλισμού — ο κινητήρας διαθέτει φυσικές βούρτσες και διακόπτη. Η σειρά A06B-6079 Alpha οδηγεί σερβοκινητήρες AC (χωρίς ψήκτρες) χρησιμοποιώντας τριφασικό έλεγχο ρεύματος PWM. Η μετάβαση DC σε AC έφερε υψηλότερη αξιοπιστία (χωρίς φθορά βούρτσας), υψηλότερη απόδοση και καλύτερη απόδοση υψηλής ταχύτητας. Το A20B-0009-0320 είναι υλικό της εποχής DC. η κατηγορία A20B-2001-0930 εξυπηρετεί την εποχή AC Alpha.

Ε2: Γιατί υπάρχουν τόσες πολλές παραλλαγές αναθεώρησης του A20B-0009-0320;

Η σειρά μετάδοσης κίνησης 6047 είχε μεγάλη διάρκεια παραγωγής — καλύπτοντας πολλά χρόνια παραγωγής CNC FANUC. Οι αναθεωρήσεις συσσωρεύτηκαν κατά τη διάρκεια αυτής της περιόδου καθώς άλλαξε η διαθεσιμότητα εξαρτημάτων, έγιναν βελτιώσεις κυκλώματος και επιλύθηκαν ζητήματα συμβατότητας. Με 8+ επιβεβαιωμένες παραλλαγές αναθεώρησης (/03F έως /16E), είναι απαραίτητο να ταιριάξετε την αναθεώρηση πριν παραγγείλετε μια αντικατάσταση.

Ε3: Ποιοι κινητήρες κινούνται από τους κινητήρες μονού άξονα A06B-6047;

Το A06B-6047 οδηγεί σερβοκινητήρες συνεχούς ρεύματος της σειράς M (κίτρινο καπάκι). Αυτοί είναι σερβοκινητήρες FANUC DC της αντίστοιχης εποχής — που συνήθως προσδιορίζονται από τα κίτρινα καλύμματά τους του κωδικοποιητή. Η ονομαστική τάση, η ονομαστική ταχύτητα και ο τύπος κωδικοποιητή του κινητήρα πρέπει να ταιριάζουν με τη διαμόρφωση του ηλεκτροκινητήρα για να επιτευχθεί η σωστή απόδοση ελέγχου ταχύτητας.

Ε4: Μπορεί το A20B-0009-0320 να χρησιμοποιηθεί σε μια εφαρμογή ατράκτου;

Το πρότυπο A20B-0009-0320 έχει επιβεβαιωθεί για εφαρμογές σερβο άξονα. Η παραλλαγή του άξονα (#SPL) απαιτεί Core Exchange και μπορεί να έχει διαφορετικό κέρδος ή κλιμάκωση παραμέτρων. Επιβεβαιώστε τον τύπο εφαρμογής πριν επιλέξετε μεταξύ της τυπικής και της παραλλαγής #SPL.
