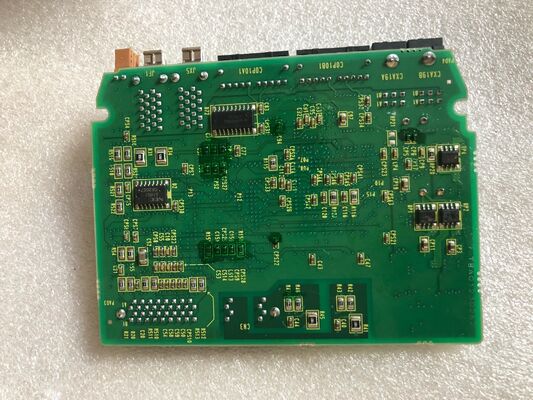

FANUC A350-2101-T058 Πίνακας κυκλωμάτων A35O-21O1-TO58

A350-2101-T058∙ FANUC A350 PCB Αριθμός κατασκευής Αλφα-i Drive Board Οικογένεια / CNC Βιομηχανική Αυτοματοποίηση

Αριθμοί κατασκευής του A350 και εμπορικοί αριθμοί του A20B

Το σύστημα εξαρτημάτων της FANUC χρησιμοποιεί δύο παράλληλες συμβάσεις αρίθμησης για το ίδιο φυσικό PCB:

Αριθμοί εμπορικών παραγγελιών (A20B-2101-xxxx):Οι αριθμοί που χρησιμοποιούνται στις παραγγελίες αγοράς, στην τεκμηρίωση συντήρησης και στις εμπορικές λίστες ανταλλακτικών..

Αριθμοί κατασκευής PCB (A350-2101-Txxx):Οι εσωτερικοί αριθμοί αναφοράς σχεδίου που εκτυπώνονται στην ίδια την πλακέτα..

Ο αριθμός κατασκευής A350-2101-T058 αντιστοιχεί σε μια πλακέτα της εμπορικής σειράς A20B-2101. Παραδείγματα επιβεβαιωμένων ζευγών:

• Α20Β-2101-0560 ️ Α350-2101-Τ566
• Α20Β-2101-0392 ️ Α350-2101-Τ396

Το A350-2101-T058 είναι η ετικέτα κατασκευής για την αντίστοιχη πλακέτα A20B-2101 στην οικογένεια πλακέτων κίνησης Alpha-i.

Βασικές πληροφορίες για το προϊόν

Η οικογένεια A20B-2101 Drive Board

Η σειρά A20B-2101 ∙ των οποίων οι αριθμοί κατασκευής εμφανίζονται στην σειρά A350-2101-Txxx ∙ καλύπτει τα PCB ελέγχου κίνησης και ισχύος της FANUC για τη γενιά Alpha-i:

Πίνακες κινητήρα αλφα-i aiSV:Συμπεριλαμβανομένων των πινάκων ελέγχου HRV διπλού καναλιού που εκτελούν ταυτόχρονα τους κυκλικούς ελέγχους ρεύματος για δύο αξόνους σερβο.

Πίνακες ελέγχου ενισχυτών αλφα-i:Διαχείριση της ρύθμισης της ταχύτητας, του προσανατολισμού και του ρεύματος του κινητήρα σπινδέλου στις μονάδες κίνησης σπινδέλου aiSP.

Πίνακες μονάδων τροφοδοσίας ηλεκτρικής ενέργειας:Συμπεριλαμβανομένων των PCB για τη σειρά PSM (αi PS) που παρέχουν το DC bus για όλες τις συνδεδεμένες μονάδες servo και spindle.

Πίνακες κίνησης της σειράς βi:Συμπεριλαμβανομένων των συμπαγών πλακών ενισχυτών σερβοεξοπλισμού για τις βi-servo drive που χρησιμοποιούνται σε οικονομικές διαμορφώσεις CNC.

Ο αριθμός κατασκευής στην ετικέτα είναι η έγκυρη ταυτοποίηση για την προμήθεια της σωστής αντικατάστασης.

Σενάρια εφαρμογής

Ταυτοποίηση PCB μονάδας κίνησης από την ετικέτα της πλακέτας:Ένας τεχνικός συντήρησης αφαιρεί ένα χαλασμένο PCB από μια μονάδα κίνησης Αλφα-Ι. Η ετικέτα του πίνακα λέει Α350-2101-Τ058.ο τεχνικός εντοπίζει τη σωστή αντικατάσταση από τον κατάλογο ανταλλακτικών της μονάδας κίνησης και παραγγέλλει την επιφάνεια αντικατάστασης.

Εναλλακτικά με κάλτσα:Μια εγκατάσταση διατηρεί ανταλλακτικά PCB κινητήρα ταυτοποιούμενα με τους αριθμούς κατασκευής των A350 από τις ετικέτες των πινάκων τους.Το A350-2101-T058 είναι αποθηκευμένο μαζί με άλλες πλακέτες κίνησης Alpha-i ως μέρος ενός προγραμματισμένου αποθέματος συντήρησης.

Γενικές ερωτήσεις

Ε1: Πώς μπορώ να βρω τον αριθμό εμπορικής παραγγελίας A20B που αντιστοιχεί στο A350-2101-T058;

Διασταυρώστε το A350-2101-T058 με τον κατάλογο ανταλλακτικών στο εγχειρίδιο συντήρησης της σειράς Alpha-i του FANUC για την συγκεκριμένη μονάδα κίνησης στην οποία είναι εγκατεστημένη αυτή η πλακέτα.Ο κατάλογος ανταλλακτικών ανταλλακτικών χαρτογραφεί κάθε θέση PCB στον αριθμό κατασκευής καιΗ τεχνική υποστήριξη της FANUC μπορεί επίσης να επιβεβαιώσει την αντιστοιχία μεταξύ ενός αριθμού κατασκευής και του αριθμού εμπορικής παραγγελίας.

Ε2: Μπορώ να παραγγείλω το A350-2101-T058 χρησιμοποιώντας είτε τον αριθμό κατασκευής είτε τον αριθμό εμπορικής παραγγελίας;

Οι περισσότεροι προμηθευτές ανταλλακτικών της FANUC διαθέτουν πίνακες με τον εμπορικό αριθμό παραγγελίας A20B.να παρέχουν τον αριθμό κατασκευής του A350-2101-T058 και να κάνουν αναστασιοποίηση στον ισχύοντα αριθμό εμπορικής παραγγελίας για την εκπλήρωσηΟρισμένοι προμηθευτές καταγράφουν τα εξαρτήματα και στα δύο συστήματα αρίθμησης· πάντα επιβεβαιώστε ότι η πλακέτα ταιριάζει με την εγκατεστημένη μονάδα πριν ολοκληρώσετε την παραγγελία.

Ε3: Υπάρχουν διαφορετικές αναθεωρήσεις του A350-2101-T058;

Όπως και τα εμπορικά αριθμημένα πλαίσια, τα πλαίσια με αριθμό κατασκευής μπορούν να έχουν επισυνάπτονται χαρακτήρες αναθεώρησης, π.χ. A350-2101-T058/01A.Το επακόλουθο αναθεώρησης προσδιορίζει τις ενημερώσεις υλικού εντός του ίδιου σχεδιασμού PCBΟι μεταγενέστερες αναθεωρήσεις είναι συνήθως συμβατές προς τα πίσω.

Ε4: Ποιες προφυλάξεις εφαρμόζονται κατά την αντικατάσταση του A350-2101-T058 σε μονάδα κίνησης Alpha-i;

Πριν ανοίξετε οποιαδήποτε μονάδα κίνησης Alpha-i, επιβεβαιώστε ότι η καμινάδα συνεχούς ρεύματος έχει εκφορτωθεί σε ασφαλή τάση η φόρτιση του πυκνωτή είναι ορατή στο δείκτη φόρτισης LED ή μετρήσιμη με ένα βαθμονωμένο φολτομέτρο συνεχούς ρεύματος.Το PCB θα πρέπει να χειρίζεται με προφυλάξεις ESD: γείωση λουλουδιού καρπού, ασφαλής από ESD επιφάνεια εργασίας και αντιστατική συσκευασία για μεταφορά.όχι στο PCB, έτσι ώστε να μην απαιτείται επανεισαγωγή παραμέτρων μετά την αντικατάσταση της πλακέτας.

Ε5: Είναι η πλακέτα κατασκευής A350-2101-T058 το ίδιο φυσικό PCB με την εμπορική πλακέτα A20B-2101;

Ναι, ο A350-2101-T058 και ο αντίστοιχος εμπορικός πίνακας A20B-2101 είναι πανομοιότυπα φυσικά PCB.Ο αριθμός εμπορικής παραγγελίας χρησιμοποιείται εξωτερικά για αγορές και τεκμηρίωσηΟι δύο αναφορές προσδιορίζουν τον ίδιο πίνακα, η διαφορά είναι το πλαίσιο (εργαστήριο ή αγορά) στο οποίο χρησιμοποιείται ο αριθμός.
