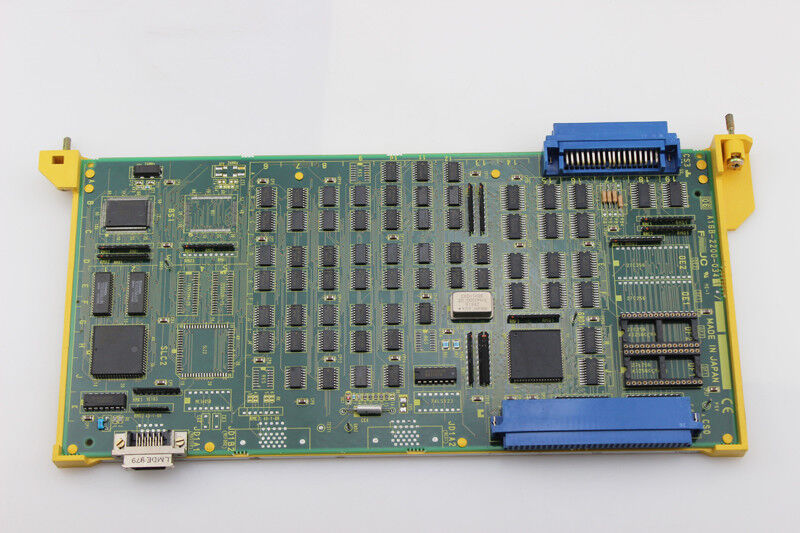

A16B-2200-0341 Fanuc A16B-22OO-O341 PCB δοκιμασμένο σε καλή κατάσταση

A16B-2200-0341 | FANUC PMC-M I/O Link ROM Master PCB — Series 0-C CNC / Robot Systems / Ladder Program Execution / I/O Link

PMC-M — Ο προγραμματιζόμενος ελεγκτής μηχανής για τη σειρά 0-C

Στην αρχιτεκτονική CNC της σειράς FANUC 0-C, ο PMC (Προγραμματιζόμενος ελεγκτής μηχανής) εκτελεί τη λογική ακολουθίας του μηχανήματος — το πρόγραμμα σκάλας που διέπει όλες τις λειτουργίες του μηχανήματος εκτός της κίνησης κοπής. Ψυκτικό υγρό, υδραυλικά, εναλλάκτες εργαλείων, κλειδώματα θυρών, αποκρίσεις πίνακα χειριστή — όλα διέπονται από σκαλοπάτια σκάλας PMC.

Η ονομασία "PMC-M" προσδιορίζει το συγκεκριμένο μοντέλο PMC που είναι τοποθετημένο σε συστήματα Series 0-C. Το A16B-2200-0341 είναι η κύρια πλακέτα ROM για το PMC-M — το PCB που περιέχει τη μνήμη προγράμματος (ROM) του PMC και χρησιμεύει ως κύρια μονάδα σύνδεσης I/O.

Βασικές πληροφορίες προϊόντος

Παραλλαγές αναθεώρησης — PMC-M και PMC-M2

Το A16B-2200-0341 υπάρχει σε πολλαπλές αναθεωρήσεις υλικού με διακριτούς χαρακτηρισμούς εφαρμογών:

/04B (PMC-M):Η τυπική διαμόρφωση PMC-M για εφαρμογές εργαλειομηχανών CNC Series 0-C. Το PMC-M παρέχει την εκτέλεση του προγράμματος βασικής κλίμακας και τη λειτουργία κύριας σύνδεσης I/O για τη διεπαφή μηχανής του CNC.

/09A (PMC-M2 Robot ROM IO Link Board):Μια μεταγενέστερη αναθεώρηση που επιβεβαιώθηκε από το Next Day Automation για εφαρμογές ρομπότ. Η ονομασία "M2" προσδιορίζει ένα βελτιωμένο επίπεδο ικανότητας PMC-M. Αυτή η παραλλαγή εξυπηρετεί ελεγκτές ρομπότ FANUC που χρησιμοποιούν την αρχιτεκτονική PMC-M για τον έλεγχο ακολουθίας και την επικοινωνία I/O Link.

Σενάρια εφαρμογής

Σφάλμα πλακέτας CNC PMC σειράς 0-C:Ένα CNC της σειράς FANUC 0-C αναπτύσσει συναγερμούς PMC — οι ακολουθίες μηχανών σταματούν να ανταποκρίνονται, η επικοινωνία I/O Link αποτυγχάνει. Το A16B-2200-0341 αναγνωρίζεται ως το σφάλμα. Η αντικατάσταση αποκαθιστά την εκτέλεση σκάλας PMC και την επικοινωνία σύνδεσης I/O.

Συντήρηση πλακέτας ρομπότ PMC-M2:Ένας ελεγκτής ρομπότ FANUC που χρησιμοποιεί την αρχιτεκτονική PMC-M2 απαιτεί A16B-2200-0341/09A για τον πίνακα ελέγχου ακολουθίας του. Η αναθεώρηση /09A προσδιορίζεται συγκεκριμένα πριν από την προμήθεια.

FAQ

Ε1: Ποια είναι η διαφορά μεταξύ PMC-M (/04B) και PMC-M2 (/09A) στο A16B-2200-0341;

Η αναθεώρηση /04B είναι η τυπική διαμόρφωση PMC-M για εφαρμογές CNC της σειράς 0-C. Το /09A είναι η παραλλαγή PMC-M2 — ένα βελτιωμένο επίπεδο ικανότητας PMC που επιβεβαιώθηκε για εφαρμογές ρομπότ από το Next Day Automation. Ο χαρακτηρισμός "M2" υποδηλώνει μεγαλύτερη χωρητικότητα βήματος προγράμματος ή εκτεταμένο σύνολο εντολών σε σύγκριση με το βασικό PMC-M. Πάντα να επιβεβαιώνετε την εγκατεστημένη αναθεώρηση από την ετικέτα της πλακέτας προτού προμηθευτείτε μια αντικατάσταση.

Ε2: Η αντικατάσταση του A16B-2200-0341 απαιτεί επαναφόρτωση του προγράμματος σκάλας PMC;

Το A16B-2200-0341 περιέχει ROM (Μνήμη μόνο για ανάγνωση) — το λογισμικό συστήματος PMC και, ενδεχομένως, το περιεχόμενο του προγράμματος σκάλας για το συγκεκριμένο μηχάνημα αποθηκεύεται σε αυτήν την πλακέτα. Η αντικατάσταση της πλακέτας με μια κενή ή διαφορετικού περιεχομένου ROM σημαίνει ότι η λογική ακολουθίας PMC του μηχανήματος πρέπει να επαναφορτωθεί από το αντίγραφο ασφαλείας. Διατηρείτε πάντα ένα αντίγραφο ασφαλείας του προγράμματος PMC ladder πριν από οποιαδήποτε συντήρηση της πλακέτας PMC.

Ε3: Ποια συστήματα CNC χρησιμοποιούν το PMC-M με το A16B-2200-0341;

Το Fanuc-controller.com επιβεβαιώνει το A16B-2200-0341 "ιδιαίτερα με τους ελεγκτές Series 0-C." Η γενιά της σειράς 0-C (0-MC, 0-TC, 0-MD, 0-TD, 0-MF, 0-TF) χρησιμοποιούσε την αρχιτεκτονική PMC-M για τον έλεγχο της ακολουθίας μηχανής. Η DNC Electronics κατατάσσει αυτήν την πλακέτα στην κατηγορία της πλακέτας εισόδου/εξόδου μαζί με άλλες πλακέτες εποχής Series 0.

Ε4: Είναι το A16B-2200-0341 ειδικά για τα συστήματα CNC της FANUC ή μπορεί επίσης να εξυπηρετήσει εργαλειομηχανές τρίτων;

Το A16B-2200-0341 εξυπηρετεί συστήματα CNC σειράς 0-C FANUC που είναι εγκατεστημένα σε εργαλειομηχανές που έχουν κατασκευαστεί από οποιονδήποτε κατασκευαστή εργαλειομηχανών που χρησιμοποιεί αυτήν τη γενιά CNC — συμπεριλαμβανομένων των Ιάπωνων, Γερμανών, Κορεατών, Ιταλών και Ταϊβανέζων κατασκευαστών μηχανών που καθόρισαν το FANUC 0-C ως πλατφόρμα CNC τους. Η πλακέτα είναι συγκεκριμένη για τη γενιά CNC, όχι για τον κατασκευαστή μηχανών.

Ε5: Τι σημαίνει πρακτικά για το μηχάνημα η λειτουργία "I/O Link Master";

Ο σύνδεσμος I/O είναι ο σειριακός δίαυλος της FANUC που συνδέει το PMC με όλες τις εξωτερικές συσκευές I/O — διακόπτες και λαμπτήρες πίνακα χειριστή, μονάδες I/O του σώματος της μηχανής και πλακέτες I/O με μαγνητική ισχύ. Το A16B-2200-0341 ως κύρια σημαίνει ότι όλα τα 96 ή 104 σήματα εισόδου του μηχανήματος και 56 ή 72 σήματα εξόδου διέρχονται από αυτήν την πλακέτα. Όταν αυτή η πλακέτα αποτύχει, το PMC χάνει την πρόσβαση σε όλες τις εισόδους/εξόδους του μηχανήματος — καμία λειτουργία του μηχανήματος δεν μπορεί να εκτελεστεί.
