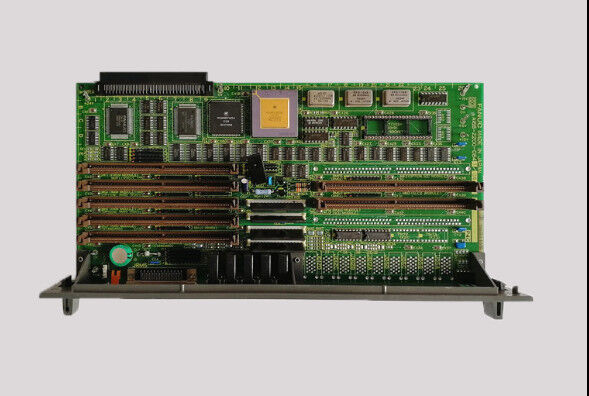

Fanuc A16B-2202-0850 Πίνακας ελέγχου PCB A16B22020850/02A

A16B-2202-0850 | FANUC 6-Axis Option-2 Board CPU — 7 Plug-In Slots / Series 16/18 Axis Expansion / Sub-CPU Architecture

Επιλογή-2 — Επέκταση της καταμέτρησης αξόνων πέρα ​​από το βασικό πίνακα

Στην αρχιτεκτονική υλικού CNC της σειράς FANUC 16/18, η κύρια πλακέτα CPU χειρίζεται τον αριθμό των βασικών αξόνων — συνήθως 4 άξονες σε μια τυπική διαμόρφωση. Όταν μια εργαλειομηχανή απαιτεί περισσότερους άξονες, η πλακέτα υπο-CPU Option-2 επεκτείνει το σύστημα πέρα ​​από αυτό το βασικό όριο.

Το A16B-2202-0850 είναι η παραλλαγή 6 αξόνων της πλακέτας Option-2 — μια αποκλειστική υπο-CPU που αναλαμβάνει την ευθύνη για την επεξεργασία σερβο άξονα για πρόσθετους άξονες πέρα ​​από αυτούς που χειρίζεται η κύρια πλακέτα CPU.

Αυτή η αρχιτεκτονική εμφανίζεται με συνέπεια στη σειρά προϊόντων FANUC CNC αυτής της εποχής:

A16B-2203-0031 (OPTION-2 2-AXIS):Περιγράφεται αλλού σε αυτήν τη συνεδρία — μια δευτερεύουσα CPU επέκτασης 2 αξόνων για εφαρμογές Series 16/18.

A16B-2203-0033 (OPTION-2 SUB-CPU with sub-CPU):Η πλακέτα επιλογής υψηλότερης ικανότητας με ενσωματωμένη υπο-CPU, επιβεβαιώθηκε επίσης σε αυτήν τη συνεδρία.

A16B-2202-0850 (6-AXIS OPTION-2):Η παραλλαγή επέκτασης 6 αξόνων — για μηχανήματα που απαιτούν έως και 6 άξονες σερβομηχανισμού που συντονίζονται μέσω αυτής της προαιρετικής πλακέτας.

Βασικές πληροφορίες προϊόντος

CNC 6 αξόνων — Εφαρμογές εργαλειομηχανών

Γιατί ένα μηχάνημα χρειάζεται 6 άξονες στην πλακέτα Option-2; Ο αριθμός αξόνων αντικατοπτρίζει τη μηχανική πολυπλοκότητα της εργαλειομηχανής:

Κέντρα μηχανικής κατεργασίας 5 αξόνων με δείκτη:Τα X, Y, Z είναι άξονες βάσης. Τα A, B (περιστροφικοί άξονες) και ένας 6ος άξονας γεμιστήρα εργαλείων ή δείκτης παλετών χρειάζονται όλα σερβοέλεγχο.

Κέντρα στροφής πολλαπλών πυργίσκων:Z, X, C (κύρια άτρακτος), Y (πρόσθετο φρεζάρισμα), δεύτερος πυργίσκος άξονες Z2 και X2 — έξι συνολικοί σερβοάξονες για ένα σύνθετο κέντρο στροφής.

Μεταφορά κυψελών μηχανής:Σε ένα ευέλικτο μηχάνημα μεταφοράς, πολλαπλοί ανεξάρτητοι σερβο-άξονες τοποθετούν εξαρτήματα μέσω διαδοχικών λειτουργιών — η μέτρηση 6 αξόνων καλύπτει το συμπλήρωμα πλήρους σταθμού.

Σενάρια εφαρμογής

Σφάλμα πλακέτας επέκτασης κέντρου μηχανικής κατεργασίας 6 αξόνων σειράς 18-B:Ένα κέντρο κατεργασίας 5 αξόνων της σειράς FANUC 18-B με έναν πρόσθετο άξονα Β αναπτύσσει συναγερμούς στους άξονες διαστολής. Το A16B-2202-0850 αναγνωρίζεται ως το σφάλμα. Η αντικατάσταση αποκαθιστά και τους 6 άξονες που χειρίζεται ο πίνακας προαιρετικών.

Συντήρηση κέντρου στροφής πολλαπλών αξόνων Series 16-B:Ένα σύνθετο κέντρο στροφής CNC με διπλούς πυργίσκους και άξονα C απαιτεί αντικατάσταση υπο-CPU της Επιλογής-2. Η ικανότητα 6 αξόνων του A16B-2202-0850 καλύπτει ολόκληρο το σετ διευρυμένων αξόνων.

FAQ

Ε1: Ποιος είναι ο μέγιστος συνολικός αριθμός αξόνων όταν προστίθεται το A16B-2202-0850 σε ένα σύστημα Series 16/18;

Η κύρια πλακέτα CPU της σειράς 16/18 υποστηρίζει έναν βασικό αριθμό αξόνων (συνήθως 4 με την κύρια πλακέτα βάσης). Η προσθήκη A16B-2202-0850 με 6 άξονες στον προαιρετικό πίνακα παρέχει μια συνδυασμένη μέτρηση αξόνων συστήματος. Το ακριβές σύνολο εξαρτάται από το συγκεκριμένο μοντέλο Series 16/18, την έκδοση λογισμικού και άλλες διαμορφώσεις επιλογών. Η τεκμηρίωση υλικού του μοντέλου FANUC Series 16/18 καθορίζει τον μέγιστο υποστηριζόμενο αριθμό αξόνων για κάθε συνδυασμό κύριας πλακέτας και επιλογής.

Ε2: Απαιτεί το A16B-2202-0850 να ταιριάζουν οι προαιρετικές πλακέτες στις 7 υποδοχές για τη λειτουργία του σε 6 άξονες;

Ναί. Η πλακέτα A16B-2202-0850 παρέχει τις φυσικές υποδοχές και την υποδομή της CPU, αλλά οι κάρτες διασύνδεσης σερβομηχανισμού, οι μονάδες μνήμης FROM/SRAM και οι πλακέτες επικοινωνίας που συμπληρώνουν αυτές τις 7 υποδοχές πρέπει να είναι σωστά τοποθετημένες και διαμορφωμένες ώστε να λειτουργεί η λειτουργία 6 αξόνων. Το ισχύον εγχειρίδιο σύνδεσης υλικού FANUC Series 16/18 τεκμηριώνει την απαιτούμενη διαμόρφωση κάρτας για ρύθμιση 6 αξόνων.

Ε3: Η αντικατάσταση του A16B-2202-0850 απαιτεί εκ νέου θέση σε λειτουργία των αξόνων επέκτασης;

Οι παράμετροι CNC για όλους τους άξονες — συμπεριλαμβανομένων εκείνων που χειρίζεται ο A16B-2202-0850 — αποθηκεύονται στην κύρια SRAM του CNC. Η αντικατάσταση του προαιρετικού πίνακα με όλα τα δεδομένα παραμέτρων ανέπαφα σημαίνει ότι οι παράμετροι του άξονα επέκτασης εφαρμόζονται ξανά αυτόματα κατά την εκκίνηση. Εάν χάθηκαν επίσης δεδομένα SRAM, οι παράμετροι του άξονα επέκτασης πρέπει να εισαχθούν ξανά από το αντίγραφο ασφαλείας για να μπορέσει να λειτουργήσει το μηχάνημα.

Ε4: Ποιοι κωδικοί συναγερμού υποδεικνύουν ότι το A16B-2202-0850 απέτυχε;

Συναγερμοί ειδικά για τους άξονες επέκτασης (συναγερμοί στους άξονες 5, 6 ή υψηλότεροι ανάλογα με τη διαμόρφωση αρίθμησης αξόνων), σφάλματα επικοινωνίας που δείχνουν προς την υποδοχή επιλογής ή αστοχία όλων των αξόνων επέκτασης ταυτόχρονα ενώ οι άξονες βάσης συνεχίζονται κανονικά, όλα δείχνουν ότι το A16B-2202-0850 μπορεί να είναι το σφάλμα. Επιβεβαιώστε ελέγχοντας εάν το σφάλμα απομονώνεται στους άξονες που έχουν αντιστοιχιστεί σε αυτήν την πλακέτα επιλογής έναντι της κύριας πλακέτας της CPU.
