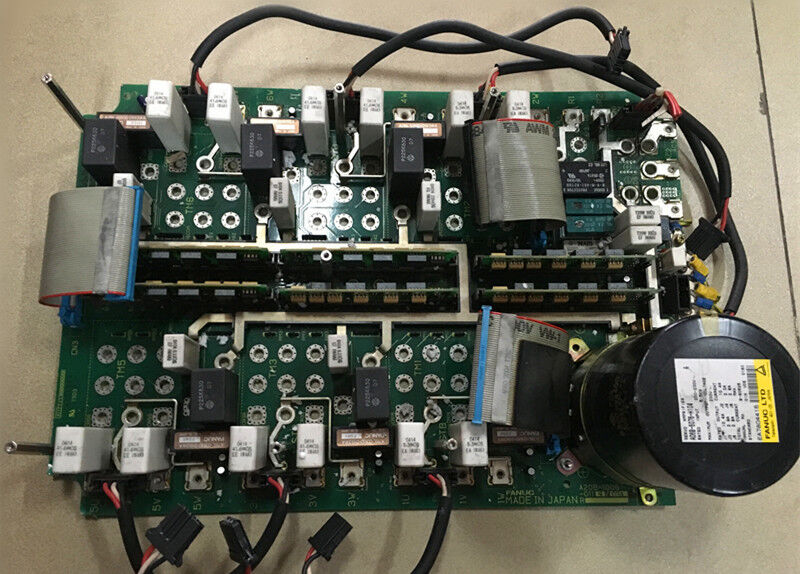

Νέα γνήσια πλακέτα PCB FANUC A20B-1006-0110 A20B10060110

FANUC A20B-1006-0110∙ Ώρα για την εκτέλεση της αποστολής

Πυρηνική βάση του ρομποτικού κινητήρα A06B-6076

Το A20B-1006-0110 είναι το βασικό πίνακα η πίνακα ισχύος στις μονάδες ενισχυτή σερβο της σειράς A06B-6076 της FANUC που χρησιμοποιούνται στις γενιές των ελεγκτών ρομπότ R-J και R-J2.το υλικό διαχωρίζεται μεταξύ δύο πρωτογενών πλακών: η ανώτερη πλακέτα (A16B-2100-0110), η οποία χειρίζεται τη διεπαφή επεξεργασίας και ελέγχου εντολών από ελεγκτή, και η βάση (A20B-1006-0110), η οποία χειρίζεται τη διεπαφή σταδίου τροφοδοσίαςανίχνευση ρεύματος, συνδέσεις λεωφορείου συνεχούς ρεύματος και τη φυσική τοποθέτηση για τις θυγατρικές μονάδες που διαμορφώνουν τη λειτουργία του άξονα του ενισχυτή.

Η συσκευή A20B-1006-0110 είναι ο οικοδεσπότης για τις θυγατρικές μονάδες A20B-2902-0550.Αυτές οι μικρές κάρτες plug-in μεταφέρουν το κύκλωμα λειτουργίας κίνησης ειδικού άξονα που βρίσκεται μεταξύ του λεωφορείου της πλακέτας βάσης και των τρανζίστορ ισχύοςΗ πλακέτα βάσης χωρίς τις θυγατρικές μονάδες της είναι μηχανικά και ηλεκτρικά ελλιπής. Η πλήρης λειτουργία του ενισχυτή απαιτεί την πλακέτα βάσης, τις θυγατρικές μονάδες της.και το ανώτατο διοικητικό συμβούλιο που εργάζονται μαζί.

Ένα σφάλμα κίνησης ρομπότ που παρουσιάζεται ως συναγερμός σταδίου ισχύος ∙ υπερχείλιση, σφάλμα του τρανζίστορ,φάση βλάβης κατά τη διάρκεια λειτουργίας του κινητήρα και όχι σε σημεία αδρανής λειτουργίας ή εκκίνησης προς την πλακέτα βάσης ή τις θυγατρικές μονάδες της ως πιθανή θέση βλάβηςΟ άνω πίνακας είναι ο πιο πιθανός ύποπτος όταν οι συναγερμοί επικοινωνίας ή οι αποτυχίες εκκίνησης εμφανίζονται κατά την εκκίνηση πριν από οποιαδήποτε κίνηση.

Βασικές προδιαγραφές

Πίνακας βάσης + θυγατρικές μονάδες ∙ Μονάδα ή συστατικό;

The A20B-1006-0110 base board is frequently listed and sold with its A20B-2902-0550 daughter modules already installed — effectively as a complete sub-assembly of the A06B-6076 amplifier's lower sectionΚατά την προμήθεια μέσω της αγοράς ανταλλαγών, επιβεβαιώστε εάν η λίστα περιλαμβάνει τις θυγατρικές ενότητες ή παρέχει μόνο το γυμνό βασικό πίνακα.Οι θυγατρικές ενότητες απαιτούνται για τη λειτουργία του ενισχυτή και είναι τα συστατικά που είναι πιο πιθανό να αποτύχουν στο στάδιο ισχύος της κίνησης.

Γενικές ερωτήσεις

Ε: Ποια είναι η διαφορά μεταξύ της πλακέτας βάσης A20B-1006-0110 και της πλακέτας κορυφής A16B-2100-0110;

Η πλακέτα βάσης A20B-1006-0110 φιλοξενεί τις λειτουργίες του σταδίου ισχύος, σήματα κίνησης πύλης, ανίχνευση ρεύματος, τοποθέτηση θυγατρικής μονάδας και διεπαφή λεωφορείου συνεχούς ρεύματος.Το A16B-2100-0110 top board χειρίζεται τις λειτουργίες ελέγχου από το servo . Και τα δύο απαιτούνται για ένα λειτουργικό ενισχυτή A06B-6076. Μπορούν να προμηθευτούνται και να αντικατασταθούν ανεξάρτητα, επιβεβαιώστε ποια πλακέτα είναι η πηγή σφάλματος πριν από την παραγγελία.

Ε2: Ποιες γενιές ελεγκτών ρομπότ χρησιμοποιούν τον A06B-6076 ενισχυτή σερβο με αυτή την βάση;

Οι ενισχυτές σερβο της σειράς A06B-6076 χρησιμοποιήθηκαν στους χειριστές ρομπότ των σειρών R-J και R-J2 της FANUC ∙ οι γενιές χειριστών ρομπότ που προηγήθηκαν των σειρών R-J3 και R-30i.Μηχανές με ελεγκτές R-J και R-J2 που εξακολουθούν να λειτουργούν σε περιβάλλοντα παραγωγής εξαρτώνται από την αγορά μεταποίησης A06B-6076 για τα εξαρτήματα της πλακέτας κίνησης, συμπεριλαμβανομένης της A20B-1006-0110.

Ε3: Είναι οι θυγατρικές ενότητες (A20B-2902-0550) εναλλάξιμες μεταξύ διαφορετικών παραλλαγών κίνησης A06B-6076;

Οι θυγατρικές ενότητες A20B-2902-0550 είναι τα εξατομικευμένα στοιχεία κίνησης στην πλακέτα βάσης.;Επιβεβαιώστε τη διαμόρφωση της θυγατρικής μονάδας από την ειδική παραλλαγή A06B-6076 που έχει εγκατασταθεί στο ρομπότ πριν από την προμήθεια συγκροτημάτων πλακέτων υποδομής αντικατάστασης.

Ε4: Μπορεί να επισκευαστεί η πλακέτα βάσης A20B-1006-0110;

Η επισκευή σε επίπεδο πλατφόρμας είναι διαθέσιμη μέσω των εξειδικευμένων υπηρεσιών επισκευής ρομπότ FANUC.και συστατικά προστασίας στην διεπαφή συνεχούς ρεύματοςΤα κέντρα επισκευής με τον εξοπλισμό δοκιμής A06B-6076 μπορούν να επαληθεύσουν την επισκευασμένη πλακέτα βάσης υπό ρεαλιστικές συνθήκες φορτίου του κινητήρα πριν την επιστροφή.

Ε5: Από πού προέρχεται το A20B-1006-0110 μετά τη διακοπή της χρήσης;

Μέσα από την αγορά ανταλλαγών ρομπότ FANUC R-J/R-J2 ειδικοί σε ανταλλακτικά ρομπότ, κέντρα επισκευής ρομπότ FANUC και δοκιμασμένοι προμηθευτές πλεονάσματος.Ζητείται επιβεβαίωση ότι περιλαμβάνονται οι θυγατρικές μονάδες A20B-2902-0550 και ότι η πλήρης συναρμολόγηση έχει υποβληθεί σε λειτουργική δοκιμή πριν από την αποδοχή μιας χρησιμοποιημένης ή ανακαινισμένης μονάδας..
