Νέο Αρχικό Πίνακα κυκλωμάτων FANUC A20B-2100-0280 A20B21000280

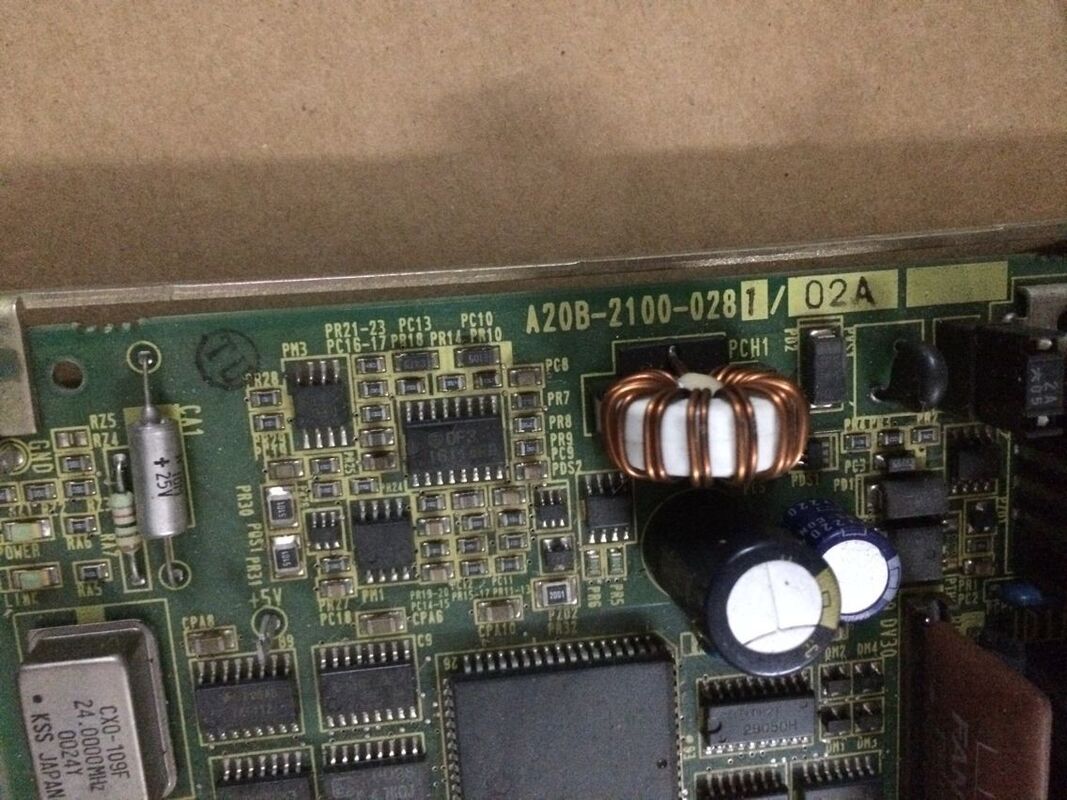

A20B-2100-0280 ∙ FANUC Loader I/O PCB ∙ CNC-Integrated Parts Loader Interface Board / σειρά A20B-2100

Τι κάνει ένας φορτωτής και γιατί χρειάζεται το δικό του πίνακα I/O

Πολλά εργαλεία μηχανών CNC, ιδιαίτερα τα κέντρα στροφής και τα κύτταρα επεξεργασίας, ενσωματώνουν ένα αυτόματο φορτιστή ως επέκταση της παραγωγικής τους ικανότητας.Ένα φορτιστή είναι το αυτοματοποιημένο σύστημα χειρισμού που τροφοδοτεί τα εργασιακά κομμάτια στο μηχάνημα και αφαιρεί τα τελικά μέρη, επιτρέποντας την ανεξέλεγκτη ή ελάχιστη παρακολούθηση της παραγωγής:

Συσκευές τροφοδοσίας με ράβδους:Παροχή πρώτων υλών ράβδου συνεχώς σε ένα ελκυστήρα CNC, επιτρέποντας στο ελκυστήρα να αποσπάσει πολλαπλά εξαρτήματα από ένα μόνο ράβδο χωρίς φόρτωση του χειριστή μεταξύ των τμημάτων.

Τεχνητές φορτωτές:Υψηλόβαθμα συστήματα καρτεσιανού χειρισμού που επιλέγουν ακατέργαστα χυτήματα ή κενά από μια ουρά, τα φορτώνουν στο τσουκάλι ή το κορμί CNC και αφαιρούν τελικά μέρη σε μεταγωγικό εξόδου.

Μονάδες μεταφοράς εξαρτημάτων:Μηχανικά συστήματα που μεταφέρουν τα εργασιακά κομμάτια μεταξύ των ελαττωματικών ελαττωματικών μηχανών (π.χ. μεταφορά με υποστροφή) ή μεταξύ μηχανών σε ευέλικτη κελίδα κατασκευής.

Όλα αυτά τα συστήματα ανταλλάσσουν ψηφιακά σήματα με το CNC.ή ο κύκλος ολοκληρώνεταιΤο A20B-2100-0280 παρέχει την ειδική διεπαφή I/O για αυτή την ανταλλαγή σημάτων.

Βασικές πληροφορίες για το προϊόν

Αφιερωμένο φορτιστή I/O Γιατί το διαχωρισμό από το τυποποιημένο μηχάνημα I/O έχει σημασία

Τα εργαλεία CNC χρησιμοποιούν δύο τύπους I/O στο PMC τους:

Τυποποιημένη συσκευή Ε/Υ:Καλύπτει τις λειτουργίες του μηχανήματος: ψυκτικό υγρό, κλειδαριά πόρτας, φρένα άξονα, εκκινητές σπινδέλων, υδραυλικό σύστημα.

Εισαγωγή/Εξαγωγή φορτιστή:Καλύπτει τις λειτουργίες του συστήματος φόρτωσης: αισθητήρες θέσης του χεριού φορτωτή, ανοικτή/κλειστή λαβή, ανίχνευση παρουσίας μέρους, αίτηση κύκλου φόρτωσης, άδεια ανοικτής/κλειστής πόρτας.

Το διαχωρισμό των I/O του φορτιστή σε ειδική πλακέτα (A20B-2100-0280) διατηρεί το υλικό της διεπαφής φορτιστή απομονωμένο από τις ίδιες τις I/O του μηχανήματος. Αυτό έχει πρακτικά οφέλη:

Όταν το φορτιστή αφαιρείται από τη μηχανή για συντήρηση ή όταν μια μηχανή λειτουργεί προσωρινά χωρίς το φορτιστή,η πλακέτα Ε/Υ φορτιστή μπορεί να αποσυνδεθεί χωρίς να επηρεάζεται η κανονική λειτουργία Ε/Υ του μηχανήματοςΟι κωδικοί συναγερμού και τα σφάλματα σήματος που αφορούν ειδικά φορτιστή μπορούν να ανιχνευθούν στο A20B-2100-0280, απλοποιώντας τη διάγνωση σφαλμάτων σε συνδυασμένα συστήματα μηχανής/φορτιστή.

Συντονισμός σήματος PMC

Το πρόγραμμα κλίμακας PMC του CNC συντονίζει το μηχάνημα και το φορτιστή ως ένα ολοκληρωμένο σύστημα.

1. Η CNC ολοκληρώνει τον κύκλο επεξεργασίας και στέλνει ένα σήμα "πλήρης κύκλος" μέσω του A20B-2100-0280 στο φορτιστή
2. Το φορτιστή λαμβάνει το σήμα και στέλνει ένα "απεύθυνο αίτημα πόρτας" πίσω στο CNC
3. Το CNC ανοίγει την πόρτα και στέλνει "θυρα ανοιχτή επιβεβαιωμένη"
4. Ο φορτωτής μπαίνει στο μηχάνημα, ανταλλάσσει τα εξαρτήματα και στέλνει "καθαρό"
5. Η CNC κλείνει την πόρτα και επιβεβαιώνει το κλείσιμο πριν ξεκινήσει ο επόμενος κύκλος

Όλες αυτές οι διασταυρώσεις περνάνε από την Α20Β-2100-0280.η χειραψία φορτωτή-CNC αποτυγχάνει είτε ο φορτωτής δεν ανταποκρίνεται στα σήματα CNC είτε ο CNC δεν λαμβάνει την επιβεβαίωση φορτωτή, προκαλώντας διακοπή της παραγωγής.

Σενάρια εφαρμογής

Ατυχία χειραψίας φορτιστή:Ένα ελαστικό CNC με φορτιστή γάντιας αναπτύσσει διαλείπουσες στάσεις παραγωγής τα σήματα φορτιστή δεν φτάνουν αξιόπιστα στο CNC. Οι λειτουργίες I / O της μηχανής λειτουργούν σωστά, αλλά η έναρξη κύκλου φορτιστή αποτυγχάνει.Η A20B-2100-0280 αναγνωρίζεται ως το ελάττωμα.

Ενεργοποίηση συστήματος:Ένας κατασκευαστής μηχανημάτων εργαλείων που ενσωματώνει ένα νέο σύστημα φορτωτή με ένα FANUC CNC εγκαθιστά το A20B-2100-0280 για να παρέχει τα ειδικά κανάλια I/O για την διεπαφή φορτωτή.

Γενικές ερωτήσεις

Ε1: Πώς αντιμετωπίζει το PMC τα σημεία I/O στο A20B-2100-0280;

Ο A20B-2100-0280 συνδέεται με το λεωφορείο I/O Link του CNC, παρέχοντας τα ψηφιακά σημεία I/O του στο PMC μέσω ενός καθορισμένου εύρους διευθύνσεων I/O Link.Το πρόγραμμα σκάλας PMC διαβάζει τις καταστάσεις εισόδου φορτιστή και γράφει εντολές εξόδου φορτιστή μέσω αυτών των διευθύνσεωνΗ τοποθέτηση της διεύθυνσης ορίζεται κατά την έναρξη λειτουργίας και τεκμηριώνεται στις ηλεκτρικές προδιαγραφές του μηχανήματος.να επαληθεύσει ότι η διαμόρφωση διεύθυνσης συνδέσμου I/O ταιριάζει με την αρχική για να διασφαλίσει ότι η σκάλα PMC συνεχίζει να απευθύνεται στα σωστά φυσικά σήματα.

Ε2: Μπορεί η τυπική μηχανή I/O να συνεχίσει να λειτουργεί εάν το A20B-2100-0280 αποτύχει;

Ναι. Το A20B-2100-0280 είναι μια ειδική πλατφόρμα I/O φορτιστή ∙ ένας ξεχωριστός κόμβος στο σύνδεσμο I/O από τις τυπικές πλατφόρμες I/O του μηχανήματος.το CNC θα παράγει συναγερμό I/O Link για τον κόμβο φόρτωσης αλλά το ίδιο το I/O της μηχανής (ψυκτικό, πόρτες, φρένα άξονα, σπινδύλο) μπορεί να συνεχίσει να λειτουργεί εάν το PMC είναι προγραμματισμένο να χειρίζεται το σφάλμα φορτωτή με κομψότητα.Η ανταπόκριση της σκάλας PMC στην απώλεια I/O φορτιστή εξαρτάται από το πώς ο κατασκευαστής μηχανής εφάρμοσε τη λογική ασφάλειας φορτιστή.

Ε3: Ποιος είναι ο αριθμός των ψηφιακών σημείων I/O στο A20B-2100-0280;

Ο συγκεκριμένος αριθμός εισροών και εξόδων εξαρτάται από την εσωτερική διαμόρφωση του πίνακα και το κωδικό διεύθυνσης I/O Link που του έχει ανατεθεί.Τα πλαίσια I/O FANUC της σειράς A20B-2100 παρέχουν συνήθως 32 έως 64 σημεία DI και DO σε συνδυασμούς που ανταποκρίνονται στις απαιτήσεις εφαρμογής φορτιστή.Επιβεβαιώστε τον αριθμό των σημείων από την ηλεκτρική τεκμηρίωση του μηχανήματος ή το εγχειρίδιο συντήρησης FANUC για την συγκεκριμένη διαμόρφωση CNC και φορτιστή.

Ε4: Η αντικατάσταση του A20B-2100-0280 απαιτεί αλλαγές στο πρόγραμμα PMC;

Όχι, υπό την προϋπόθεση ότι η πλακέτα αντικατάστασης είναι του ίδιου μοντέλου και είναι ρυθμισμένη με την ίδια διεύθυνση συνδέσμου I/O με την αποτυχημένη πλακέτα.Μια αντικατάσταση παρόμοιας για παρόμοια στην ίδια διεύθυνση αποκαθιστά την επικοινωνία I / O φορτιστή διαφανώςΕάν το πρόγραμμα PMC χρειάζεται αλλαγές, για παράδειγμα, εάν η πλακέτα αντικατάστασης έχει διαφορετική διάταξη σημείων I/O, απαιτείται η υποστήριξη του κατασκευαστή της μηχανής.

Ε5: Ποιες είναι οι προδιαγραφές ασφαλείας κατά την αντικατάσταση της πλακέτας Ε/Υ του φορτιστή;

Προτού αντικαταστήσετε το A20B-2100-0280, βεβαιωθείτε ότι το φορτιστή έχει αποσυρθεί πλήρως και έχει παρκάρει στην αρχική του θέση.Αποκλείεται η παροχή ενέργειας του συστήματος φόρτωσης (πνευματική και ηλεκτρική) ανεξάρτητα από το CNC πριν από την πρόσβαση σε οποιαδήποτε ηλεκτρικά εξαρτήματα που σχετίζονται με τον φορτιστή. ακολουθήστε τη διαδικασία κλεισίματος του κατασκευαστή μηχανήματος εργαλείου για τη συνδυασμένη συντήρηση μηχανής/φορτιστή.
