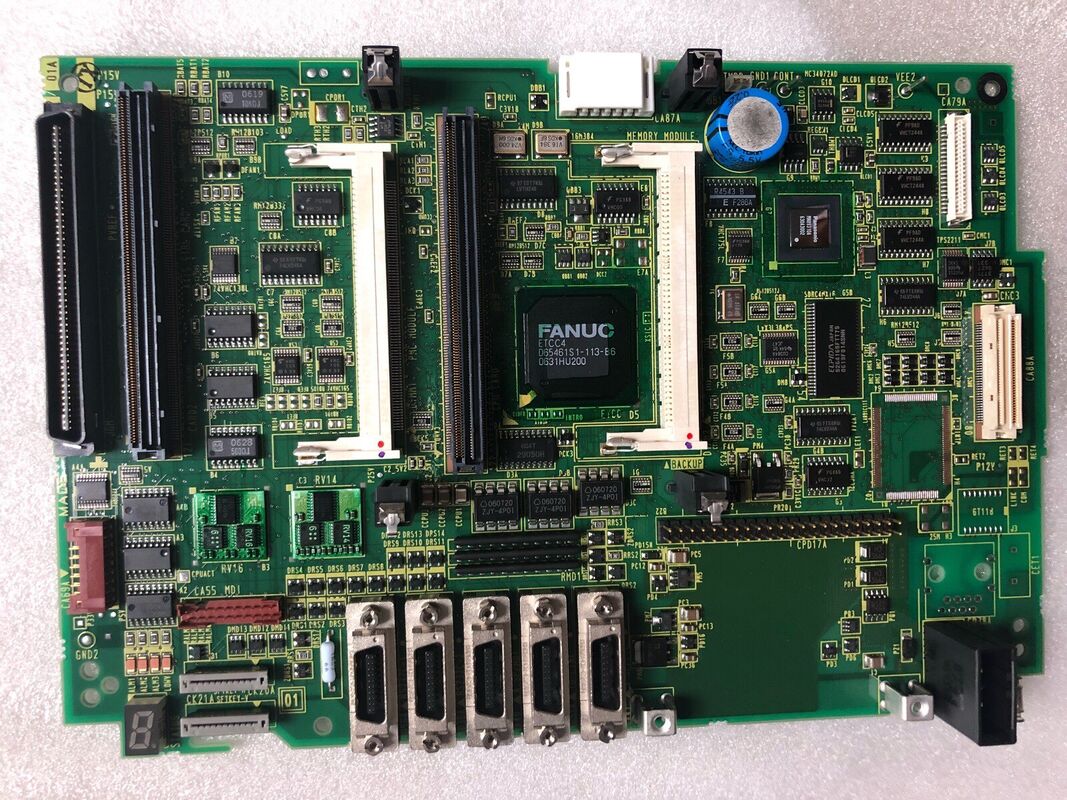

Νέο Αρχικό Πίνακα κυκλωμάτων FANUC A20B-8101-0402

A20B-8101-0402 | FANUC Series 32i-A Main PCB A6 — 2 Paths / 12 Axes / Multi-Path CNC Master Board / High-End Platform

Σειρά 32i-A — Το επίπεδο ικανότητας

Στην οικογένεια προϊόντων 30i/31i/32i της FANUC, κάθε σειρά καταλαμβάνει μια ξεχωριστή θέση με βάση τον αριθμό αξόνων και τη χωρητικότητα διαδρομής:

Σειρά 30i-A:10 μονοπάτια, έως 40 άξονες (32 άξονες τροφοδοσίας + 8 άξονες) — για τις πιο σύνθετες μηχανές πολλαπλών αξόνων και πολλαπλών διαδρομών.

Σειρά 31i-A:4 μονοπάτια, έως 26 άξονες (20 άξονες τροφοδοσίας + 6 άξονες) — για προηγμένα μηχανήματα πολλαπλών διαδρομών.

Σειρά 32i-A:2 μονοπάτια, έως 12 άξονες (9 άξονες τροφοδοσίας + 3 άξονες) — για κέντρα στροφής 2 διαδρομών υψηλής ικανότητας, σύνθετες μηχανές και προηγμένα κέντρα κατεργασίας.

Το 32i-A καταλαμβάνει το αρχικό επίπεδο αυτής της υψηλής ποιότητας οικογένειας. Φέρνει τη σουίτα πλήρους δυνατοτήτων της πλατφόρμας 30i/31i/32i — nano interpolation, AI servo, έλεγχος υψηλής απόκρισης HRV4 και συντονισμός προγραμμάτων πολλαπλών διαδρομών — σε εφαρμογές που απαιτούν 2 διαδρομές και έως 12 άξονες, αλλά δεν χρειάζονται τη μεγαλύτερη διαμόρφωση του 30i ή του 31i.

Η κύρια πλακέτα A20B-8101-0402 A6 είναι η κύρια πλακέτα PCB που βασίζεται σε όλη αυτή τη δυνατότητα.

Βασικές Προδιαγραφές

Τι κάνει το 32i-A μια πλατφόρμα υψηλής ποιότητας

Το χάσμα δυνατοτήτων μεταξύ της σειράς 0i και της σειράς 32i-A αντικατοπτρίζει δεκαετίες ανάπτυξης FANUC CNC:

Νανο παρεμβολή:Το 32i-A υπολογίζει εντολές σερβο σε ανάλυση νανομέτρων αντί για μικρομετρική ανάλυση. Σε υψηλές ταχύτητες τροφοδοσίας, αυτή η λεπτότερη ανάλυση εντολών παράγει πιο λείες επιφάνειες με λιγότερο κυματισμό ταχύτητας υψηλής συχνότητας.

Servo AI (Adaptive Servo):Το CNC παρακολουθεί συνεχώς την απόκριση του άξονα σερβομηχανισμού και προσαρμόζει τα κέρδη σε πραγματικό χρόνο για να αντισταθμίσει την τριβή, τη θερμική διαστολή και τη διακύμανση του φορτίου σε όλο τον κύκλο κοπής. Αυτό διατηρεί σταθερή ακαμψία σερβο σε όλο το φάσμα των συνθηκών λειτουργίας.

Συντονισμός προγράμματος πολλαπλών διαδρομών:Δύο ανεξάρτητες διαδρομές προγράμματος εκτελούνται ταυτόχρονα, με εντολές συγχρονισμού μεταξύ των διαδρομών που επιτρέπουν τη συντονισμένη κίνηση μεταξύ των διαδρομών. Ένα κέντρο στροφής με δύο άτρακτους και δύο πυργίσκους το χρησιμοποιεί για να συγχρονίσει τους δύο πυργίσκους σε μια ενιαία συνεχή ακολουθία κατεργασίας.

Έλεγχος ρεύματος HRV4:Ο έλεγχος ρεύματος High Response Vector τέταρτης γενιάς εκτελεί τον βρόχο ρεύματος σερβομηχανισμού με υψηλούς ρυθμούς ενημέρωσης, παρέχοντας την ακαμψία του σερβομηχανισμού και την απόρριψη διαταραχών που απαιτούνται για κοπή υψηλής ταχύτητας, υψηλής ακρίβειας.

Η κύρια πλακέτα A20B-8101-0402 A6 είναι το υλικό που φιλοξενεί αυτές τις δυνατότητες — παρέχοντας την αρχιτεκτονική επεξεργασίας, τη συνδεσιμότητα διαύλου και την υποδομή επέκτασης μονάδας που απαιτείται για την παράδοσή τους.

Σενάρια εφαρμογής

32i-A βλάβη CNC σε σύνθετο μηχάνημα:Ένα κέντρο στροφής δύο αξόνων με χειριστήριο FANUC 32i-A αποτυγχάνει να προετοιμαστεί. Και οι δύο διαδρομές προγράμματος είναι ανενεργές και η οθόνη δεν εμφανίζει περιεχόμενο. Μετά από συστηματική απομόνωση σφάλματος, η κύρια πλακέτα A20B-8101-0402 αναγνωρίζεται ως το εξάρτημα που απέτυχε. Η αντικατάσταση με μια σωστά διαμορφωμένη πλακέτα A6 επαναφέρει και τις δύο διαδρομές ελέγχου.

Προγραμματισμένη αντικατάσταση κύριας πλακέτας:Μια μονάδα επισκευής εργαλειομηχανών που εκτελεί μια ολοκληρωμένη ανακαίνιση μονάδας ελέγχου 32i-A αντικαθιστά το A20B-8101-0402 ως μέρος μιας ανανέωσης σε επίπεδο πλακέτας, διασφαλίζοντας ότι το ανακαινισμένο CNC ξεκινά την επόμενη περίοδο σέρβις του με μια αξιόπιστη κύρια πλακέτα.

FAQ

Ε1: Πώς διαφέρει το 32i-A από το 31i-A όσον αφορά την αρχιτεκτονική του υλικού;

Το 31i-A υποστηρίζει 4 διαδρομές ελέγχου και έως 26 άξονες. το 32i-A υποστηρίζει 2 μονοπάτια και έως 12 άξονες. Αυτές δεν είναι διαμορφώσεις περιορισμένου λογισμικού του ίδιου υλικού — χρησιμοποιούν διαφορετικό υλικό κύριας πλακέτας από διαφορετικές υποσειρές A20B-8101. Το A20B-8101-0402 είναι συγκεκριμένο για το 32i-A και δεν είναι εναλλάξιμα με τις κύριες πλακέτες 31i-A ή 30i-A.

Ε2: Για ποια δεδομένα πρέπει να δημιουργηθούν αντίγραφα ασφαλείας πριν από την αντικατάσταση του A20B-8101-0402;

Δημιουργήστε αντίγραφα ασφαλείας όλων των παραμέτρων CNC και για τις δύο διαδρομές ελέγχου, όλων των τμηματικών προγραμμάτων και από τις μνήμες προγραμμάτων διαδρομής, των δεδομένων μετατόπισης εργαλείων και της γεωμετρίας, των δεδομένων συντεταγμένων εργασίας, του προγράμματος και δεδομένων της κλίμακας PMC και των παραμέτρων συντονισμού σερβομηχανισμού και άξονα. Η διαμόρφωση πολλαπλών διαδρομών του 32i-A σημαίνει ότι απαιτείται διπλάσιο αντίγραφο ασφαλείας παραμέτρων σε σύγκριση με ένα CNC μονής διαδρομής. Εκτελέστε τη δημιουργία αντιγράφων ασφαλείας μέσω της λειτουργίας ALL IO του CNC σε μια εξωτερική συσκευή πριν ξεκινήσετε την αντικατάσταση.

Ε3: Η πλακέτα A20B-8101-0402 A6 υποστηρίζει όλες τις προαιρετικές λειτουργίες 32i-A;

Η διαμόρφωση τύπου πλακέτας A6 υποστηρίζει συγκεκριμένους συνδυασμούς προαιρετικών καρτών στη μονάδα ελέγχου 32i-A. Το εάν υποστηρίζεται μια συγκεκριμένη επιλογή (HRV4, ασφάλεια διπλού ελέγχου, απομακρυσμένη προσωρινή μνήμη υψηλής ταχύτητας) εξαρτάται από το συμπλήρωμα υποδοχής του τύπου πλακέτας και τις εγκατεστημένες προαιρετικές κάρτες. Επιβεβαιώστε τις απαιτήσεις επιλογής από τις προδιαγραφές υλικού του μηχανήματος σε σχέση με τις δυνατότητες του τύπου πλακέτας A6 στο εγχειρίδιο σύνδεσης υλικού 32i-A.

Ε4: Μετά την τοποθέτηση του A20B-8101-0402, ποια βήματα θέσης χρειάζονται;

Μετά την τοποθέτηση και την ενεργοποίηση: επιβεβαιώστε ότι και οι δύο διαδρομές προγράμματος αρχικοποιήθηκαν σωστά. επαληθεύστε ότι η σερβο-επικοινωνία FSSB έχει δημιουργηθεί για όλους τους άξονες και στις δύο διαδρομές. Ελέγξτε την επικοινωνία της διεπαφής του άξονα για όλους τους άξονες. επιβεβαιώστε ότι όλες οι αναθέσεις εισόδου/εξόδου PMC ανταποκρίνονται σωστά. και εκτελέστε και τις δύο διαδρομές προγράμματος σε χαμηλή ταχύτητα πριν από την παραγωγή πλήρους ταχύτητας. Για ένα μηχάνημα με προσαρμοσμένο συντονισμό παραμέτρων σερβομηχανισμού, συγκρίνετε τη συμπεριφορά του άξονα μετά την αντικατάσταση με τις συντονισμένες παραμέτρους για να εντοπίσετε τυχόν προβλήματα επαναφοράς παραμέτρων.

Ε5: Υπάρχουν γνωστές λειτουργίες αστοχίας ειδικά για την κύρια πλακέτα A20B-8101-0402;

Οι κύριες πλακέτες της σειράς A20B-8101 μπορούν να παρουσιάσουν βλάβες που σχετίζονται με: γήρανση ηλεκτρολυτικών πυκνωτών στις ράγες τροφοδοσίας ρεύματος (προκαλώντας διακοπτόμενη επαναφορά ή ακανόνιστη συμπεριφορά στη θερμοκρασία λειτουργίας). οξείδωση σύνδεσης στις υποδοχές της μονάδας plug-in (προκαλώντας σφάλματα επικοινωνίας με την προαιρετική κάρτα). και εξάντληση της μπαταρίας SRAM που οδηγεί σε απώλεια παραμέτρων στους κύκλους ισχύος. Η τακτική αντικατάσταση της μπαταρίας SRAM και η περιοδική δημιουργία αντιγράφων ασφαλείας παραμέτρων είναι τα πιο αποτελεσματικά προληπτικά μέτρα έναντι των πιο κοινών συνεπειών αστοχίας.
