A20B-8101-0280 | FANUC Zero iC (Series 0i-C) Κύριο PCB — MMX Pentium / Λειτουργίες πολλαπλών αξόνων / υπολογιστή / Plug-in modules

Σειρά 0i-C — Όπου ωρίμασε η πλατφόρμα Zero i

Η σειρά FANUC 0i-C (Zero i Model C) είναι η τρίτη γενιά υλικού της πλατφόρμας 0i. Κάθε διαδοχική γενιά 0i έφερε σημαντικές βελτιώσεις στις δυνατότητες:

0i-A (πρώτη γενιά):Καθιέρωσε την αρχιτεκτονική υλικού 0i — ένα βελτιστοποιημένο κόστος CNC με επεξεργασία 486DX2 και ένα μικρό συμπλήρωμα I/O για βασικές εφαρμογές κατεργασίας και τόρνευσης.

0i-B (δεύτερη γενιά):Βελτιώθηκε η αρχιτεκτονική της πλακέτας, βελτιώθηκαν οι δυνατότητες παραμέτρων σερβομηχανισμού και άξονα και διευρύνθηκαν οι επιλογές επικοινωνίας.

0i-C (τρίτη γενιά):Αναβαθμίστηκε σε επεξεργαστή MMX Pentium — ένα σημαντικό βήμα στην απόδοση επεξεργασίας από το υλικό της κατηγορίας 486DX2 των προηγούμενων γενεών. Το 0i-C εισήγαγε επίσης την ενσωματωμένη λειτουργία υπολογιστή ως στάνταρ, επιτρέποντας στο CNC να επικοινωνεί μέσω Ethernet και να υποστηρίζει εφαρμογές HMI απευθείας στη μονάδα ελέγχου.

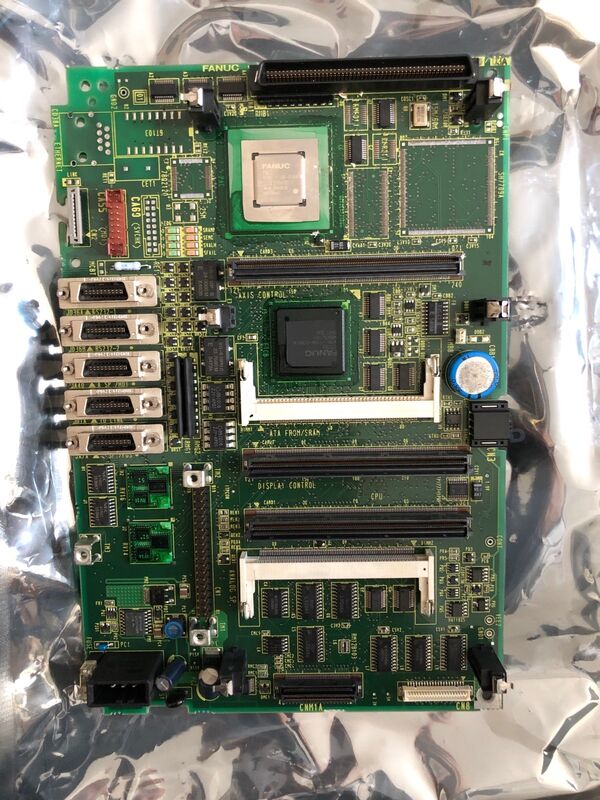

Το A20B-8101-0280 είναι το κύριο PCB (κύρια πλακέτα) για αυτήν τη γενιά 0i-C — το κεντρικό συγκρότημα υλικού στο οποίο συνδέονται όλες οι προαιρετικές μονάδες εντός της μονάδας ελέγχου CNC.

Βασικές Προδιαγραφές

Ενσωματωμένες λειτουργίες υπολογιστή — Συνδεσιμότητα για σύγχρονα περιβάλλοντα παραγωγής

Οι ενσωματωμένες λειτουργίες υπολογιστή της γενιάς 0i-C επιτρέπουν στο CNC να:

• Συνδεθείτε σε δίκτυο εγκαταστάσεων μέσω Ethernet για ροή προγράμματος DNC
• Εκτελέστε εργασίες συλλογής δεδομένων που αναφέρουν τον αριθμό παραγωγής και την κατάσταση του μηχανήματος στα συστήματα MES
• Υποστήριξη απομακρυσμένης παρακολούθησης και διάγνωσης από συνδεδεμένο υπολογιστή
• Μεταφέρετε προγράμματα και παραμέτρους μεταξύ του CNC και του δικτυακού χώρου αποθήκευσης

Αυτές οι δυνατότητες προστέθηκαν χαρακτηριστικά σε προηγούμενες γενιές 0i. στο 0i-C, αποτελούν μέρος της τυπικής αρχιτεκτονικής της κύριας πλακέτας.

Σενάρια εφαρμογής

Αστοχία κύριας πλακέτας CNC 0i-C:Ένα κέντρο κατεργασίας CNC FANUC 0i-C αποτυγχάνει να εκκινήσει, εμφανίζοντας κωδικούς συναγερμού συστήματος που δείχνουν προς το κύριο PCB. Αφού επιβεβαιώσετε ότι οι μονάδες μνήμης και το τροφοδοτικό είναι άθικτα, το A20B-8101-0280 αντικαθίσταται. Το σύστημα επαναφορτώνεται από τις μονάδες FROM και συνεχίζει την κανονική λειτουργία.

Αποκατάσταση συνδεσιμότητας Ethernet:Ένα 0i-C CNC χάνει τη σύνδεσή του Ethernet μετά από σφάλμα σε επίπεδο πλακέτας. Η αντικατάσταση του A20B-8101-0280 επαναφέρει την ενσωματωμένη λειτουργία θύρας Ethernet μαζί με όλες τις άλλες δυνατότητες CNC.

FAQ

Ε1: Ποιες μονάδες plug-in συνδέονται με το A20B-8101-0280;

Το A20B-8101-0280 παρέχει υποδοχές μονάδων για FROM (Flash ROM — λογισμικό συστήματος CNC), SRAM (αποθήκευση παραμέτρων και προγραμμάτων με υποστήριξη μπαταρίας), προαιρετικές μονάδες επέκτασης DRAM και πίνακες προαιρετικών γραφικών ή επικοινωνίας. Η διαμόρφωση των εγκατεστημένων μονάδων καθορίζει τις συγκεκριμένες δυνατότητες του συστήματος CNC 0i-C.

Ε2: Είναι το A20B-8101-0280 συμβατό τόσο με τις διαμορφώσεις 0i-MC (κέντρο μηχανικής κατεργασίας) όσο και με 0i-TC (κέντρο περιστροφής);

Το υλικό της κύριας πλακέτας είναι κοινό στην πλατφόρμα 0i-C ανεξάρτητα από τον τύπο του μηχανήματος. Ο τύπος CNC (M = κέντρο κατεργασίας, T = κέντρο στροφής) καθορίζεται από το περιεχόμενο της μονάδας FROM — την εικόνα λογισμικού συστήματος που είναι εγκατεστημένη στο FROM. Το ίδιο A20B-8101-0280 εξυπηρετεί και τα δύο, με τον τύπο CNC να επιλύεται σε επίπεδο λογισμικού.

Ε3: Για ποια δεδομένα πρέπει να δημιουργηθούν αντίγραφα ασφαλείας πριν από την αντικατάσταση του A20B-8101-0280;

Πριν αφαιρέσετε την κύρια πλακέτα, δημιουργήστε αντίγραφα ασφαλείας: όλων των παραμέτρων CNC, των προγραμμάτων ανταλλακτικών, των δεδομένων μετατόπισης εργαλείων, των δεδομένων μετατόπισης εργασίας και του προγράμματος σκάλας PMC. Αυτά τα στοιχεία βρίσκονται σε λειτουργικές μονάδες SRAM και FROM, αλλά ένα πλήρες αντίγραφο ασφαλείας διασφαλίζει την ανάκτηση ακόμη και αν μια λειτουργική μονάδα παρουσιάσει πρόβλημα κατά την αντικατάσταση. Αποθηκεύστε αντίγραφα ασφαλείας σε κάρτα μνήμης, USB (όπου υποστηρίζεται) και αντίγραφο ασφαλείας υπολογιστή RS-232C ταυτόχρονα.

Ε4: Η ενσωματωμένη λειτουργία υπολογιστή του A20B-8101-0280 απαιτεί ξεχωριστή διαμόρφωση μετά την αντικατάσταση της πλακέτας;

Οι παράμετροι λειτουργίας Ethernet και PC (διεύθυνση IP, μάσκα υποδικτύου, πύλη, ρυθμίσεις διακομιστή DNC) αποθηκεύονται στη μνήμη παραμέτρων του CNC — όχι στην κύρια πλακέτα. Μετά την τοποθέτηση ενός αντικαταστάτη A20B-8101-0280, αυτές οι παράμετροι επαναφέρονται από το αντίγραφο ασφαλείας και η λειτουργία Ethernet θα πρέπει να συνεχίσει κανονικά. Εάν η διεύθυνση MAC της πλακέτας αντικατάστασης διαφέρει, ενημερώστε τις κρατήσεις DHCP ή τις σταθερές εκχωρήσεις IP στη διαμόρφωση του δικτύου εγκατάστασης.

Ε5: Πώς συγκρίνεται το 0i-C με τη γενιά 0i-D όσον αφορά το υλικό της κύριας πλακέτας;

Η γενιά 0i-D χρησιμοποιεί τις κύριες πλακέτες της σειράς A20B-8200-xxxx — μια διαφορετική γενιά υλικού με ενημερωμένη αρχιτεκτονική επεξεργαστή, υψηλότερη χωρητικότητα DRAM και ενημερωμένη διεπαφή λειτουργιών υπολογιστή. Οι κύριες πλακέτες A20B-8101-0280 (0i-C) και A20B-8200-xxxx (0i-D) δεν είναι εναλλάξιμες. Τα συστήματα που βασίζονται σε υλικό 0i-C συνεχίζουν να λειτουργούν με κύριες πλακέτες 0i-C για όλη τη διάρκεια ζωής τους.
