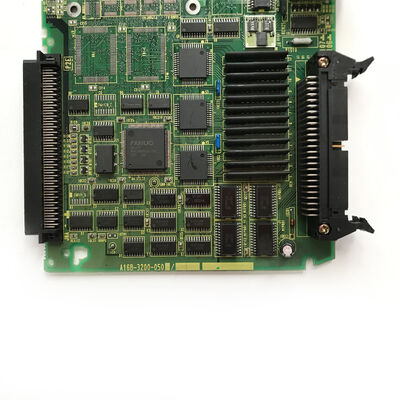

Fanuc System I O Board A16B-3200-0500 Νέο και πρωτότυπο Δωρεάν DHL

A16B-3200-0500 | Πλακέτα FANUC Series 0i-BI/O χωρίς διακομιστή δεδομένων — Έλεγχος F0i-B / Διεπαφή I/O μηχανής / CNC PCB

Η ονομασία "Χωρίς διακομιστή δεδομένων" — Τι σημαίνει

Η πλακέτα Series 0i-BI/O της FANUC υπάρχει σε δύο διαμορφώσεις για διαφορετικές απαιτήσεις εφαρμογής:

Με διακομιστή δεδομένων:Περιλαμβάνει μια ενσωματωμένη λειτουργία τοπικής αποθήκευσης — μια συμπαγή περιοχή αποθήκευσης flash ή σκληρού δίσκου εντός του CNC που επιτρέπει την τοπική αποθήκευση μεγάλων τμημάτων προγραμμάτων και τη μετάδοση ροής στην προσωρινή μνήμη εκτέλεσης CNC. Χρήσιμο για πολύπλοκα, μεγάλα προγράμματα πολύ μεγάλα για να χωρούν στην τυπική μνήμη προγραμμάτων του CNC.

Χωρίς διακομιστή δεδομένων (A16B-3200-0500):Η πλακέτα I/O χωρίς το τοπικό υλικό αποθήκευσης. Αυτή είναι η σωστή παραλλαγή για συστήματα 0i-B όπου τα ανταλλακτικά προγράμματα φορτώνονται απευθείας στη μνήμη προγράμματος του CNC ή όπου η ροή προγραμμάτων DNC γίνεται μέσω της διεπαφής Ethernet ή RS-232C και όχι μέσω μονάδας αποθήκευσης διακομιστή δεδομένων ενσωματωμένου.

Η τοποθέτηση της λανθασμένης παραλλαγής — με διακομιστή δεδομένων αντί για χωρίς — προσθέτει υλικό που δεν περιμένει το λογισμικό του συστήματος, προκαλώντας πιθανώς συναγερμούς διαμόρφωσης.

Βασικές πληροφορίες προϊόντος

Λειτουργία πλακέτας I/O στο 0i-B CNC

Μέσα στη μονάδα ελέγχου 0i-B, η πλακέτα I/O χειρίζεται την ανταλλαγή σήματος μεταξύ του εσωτερικού PMC του CNC και των ηλεκτρικών συσκευών του μηχανήματος:

Είσοδοι:Διακόπτες θέσης, αισθητήρες υδραυλικής πίεσης, κλειδώματα θυρών, αισθητήρες στάθμης ψυκτικού υγρού, διακόπτες πίνακα χειριστή και σήματα κατάστασης ρελέ ασφαλείας. Το PMC διαβάζει αυτές τις εισόδους κάθε κύκλο σάρωσης για να παρακολουθεί την κατάσταση του μηχανήματος.

Έξοδοι:Ρελέ αντλίας ψυκτικού υγρού, απελευθέρωση φρένου άξονα, απελευθέρωση φρένου άξονα, έλεγχος υδραυλικής βαλβίδας, εντολή κινητήρα αλλαγής εργαλείων, έλεγχος ενδεικτικής λυχνίας και οδηγοί LED πίνακα χειριστή. Το PMC γράφει σε αυτές τις εξόδους για να ελέγξει τις ακολουθίες μηχανών.

Το A16B-3200-0500 παρέχει τη φυσική διεπαφή — τις συνδέσεις τερματικού, τη ρύθμιση σήματος και τη διεπαφή διαύλου — που καθιστά δυνατή αυτή την ανταλλαγή σήματος.

Σενάρια εφαρμογής

Σφάλμα πλακέτας 0i-B CNC I/O:Ένα κέντρο κατεργασίας CNC FANUC 0i-B αναπτύσσει τυχαίους συναγερμούς PMC I/O — συγκεκριμένες λειτουργίες του μηχανήματος αποτυγχάνουν κατά διαστήματα χωρίς αντίστοιχο μηχανικό σφάλμα. Η δοκιμή επιβεβαιώνει ότι η πλακέτα I/O αποτυγχάνει να περάσει σωστά τα σήματα μεταξύ των συσκευών πεδίου του μηχανήματος και του PMC. Η αντικατάσταση A16B-3200-0500 αποκαθιστά την αξιόπιστη επικοινωνία I/O.

Αποκατάσταση μονάδας ελέγχου CNC:Μια μονάδα ελέγχου Series 0i-B που αφαιρέθηκε από ένα μηχάνημα επισκευάζεται για επαναχρησιμοποίηση. Η πλακέτα εισόδου/εξόδου A16B-3200-0500 αντικαθίσταται μαζί με άλλα παλαιωμένα εξαρτήματα για να παρέχει μια γνωστή-καλή μονάδα ελέγχου για την επόμενη εγκατάσταση.

FAQ

Ε1: Πώς μπορώ να επιβεβαιώσω ότι το σύστημα 0i-B απαιτεί την παραλλαγή "χωρίς διακομιστή δεδομένων";

Ελέγξτε την υπάρχουσα ετικέτα της πλακέτας I/O για τον αριθμό εξαρτήματος A16B-3200-0500. Εάν διαβάσει αυτόν τον αριθμό, το σύστημα επιβεβαιώνεται ότι χρησιμοποιεί την παραλλαγή χωρίς διακομιστή δεδομένων. Εναλλακτικά, ελέγξτε την τεκμηρίωση διαμόρφωσης υλικού του συστήματος CNC (εγχειρίδιο σύνδεσης) για τον ισχύοντα τύπο ελεγκτή 0i-B — θα καθορίσει ποια παραλλαγή πλακέτας I/O είναι σωστή για αυτήν τη διαμόρφωση.

Ε2: Η αντικατάσταση του A16B-3200-0500 απαιτεί αλλαγές στο πρόγραμμα PMC;

Όχι. Το πρόγραμμα PMC απευθύνεται σε I/O μηχανής με διεύθυνση I/O — όχι από το συγκεκριμένο υλικό της πλακέτας. Η αντικατάσταση του A16B-3200-0500 με ένα σωστά τοποθετημένο ανταλλακτικό αποκαθιστά την επικοινωνία I/O χωρίς να απαιτείται τροποποίηση προγράμματος PMC. Επαληθεύστε όλες τις λειτουργίες I/O του μηχανήματος μετά την τοποθέτηση για να επιβεβαιώσετε ότι η ανταλλακτική πλακέτα λειτουργεί σωστά πριν συνεχίσετε την παραγωγή.

Ε3: Ποιοι συναγερμοί υποδεικνύουν ότι το A16B-3200-0500 απέτυχε;

Οι κωδικοί συναγερμού PMC που σχετίζονται με σφάλματα επικοινωνίας ζεύξης I/O, τυχαία ή επίμονα σφάλματα διεύθυνσης I/O που δεν αντιστοιχούν σε σφάλματα της συσκευής πεδίου και διαλείπουσες αστοχίες ακολουθίας μηχανήματος που ανατρέχουν σε συγκεκριμένες διευθύνσεις I/O, όλα δείχνουν προς ένα πρόβλημα πλακέτας I/O. Βεβαιωθείτε ότι η καλωδίωση πεδίου, οι αισθητήρες και οι ενεργοποιητές είναι άθικτα, προτού διαπιστώσετε ότι η πλακέτα έχει αποτύχει.

Ε4: Χρησιμοποιείται το A16B-3200-0500 σε όλα τα μοντέλα CNC 0i-B ή σε συγκεκριμένες παραλλαγές;

Το A16B-3200-0500 έχει επιβεβαιωθεί για το χειριστήριο FANUC Series 0i-B (F0i-B). Στην οικογένεια 0i-B, υπάρχουν παραλλαγές κέντρου μηχανικής κατεργασίας (0i-MB), παραλλαγές κέντρου στροφής (0i-TB) και άλλες διαμορφώσεις. Η πλακέτα I/O μπορεί να είναι κοινή σε αυτές τις παραλλαγές, καθώς εξυπηρετεί την ίδια υποδοχή υλικού στη μονάδα ελέγχου 0i-B ανεξάρτητα από τον τύπο του μηχανήματος. Επιβεβαιώστε από τη λίστα ανταλλακτικών του συγκεκριμένου ελεγκτή πριν την παραγγελία.

Ε5: Για ποια δεδομένα πρέπει να δημιουργηθούν αντίγραφα ασφαλείας πριν από την αντικατάσταση του A16B-3200-0500;

Η πλακέτα I/O δεν φέρει παραμέτρους ή προγράμματα CNC. Ωστόσο, ως προφύλαξη πριν από οποιαδήποτε συντήρηση CNC, εκτελέστε ένα πλήρες αντίγραφο ασφαλείας SRAM — αποθηκεύοντας όλες τις παραμέτρους CNC, τα ανταλλακτικά προγράμματα, τα δεδομένα εργαλείων και το πρόγραμμα σκάλας PMC σε εξωτερικά μέσα. Αυτό διασφαλίζει ότι η ανάκτηση δεδομένων είναι δυνατή εάν συμβεί οποιοδήποτε απροσδόκητο συμβάν κατά τη διάρκεια της συντήρησης.
