A350-2002 — The Fabrication Identity for A20B-2002 Boards

Ακριβώς όπως οι αριθμοί κατασκευής A350-2101-Txxx αντιστοιχούν στις πλακέτες κίνησης A20B-2101, τοA350-2002-Txxxαριθμοί προσδιορίζουν πίνακες στοA20B-2002εμπορική σειρά. Η σειρά A20B-2002 καλύπτει μια σειρά από πλακέτες διασύνδεσης CNC και I/O που τοποθετούνται μεταξύ του ελεγκτή CNC και των εξαρτημάτων του μηχανήματος που είναι στραμμένα προς το χειριστή.

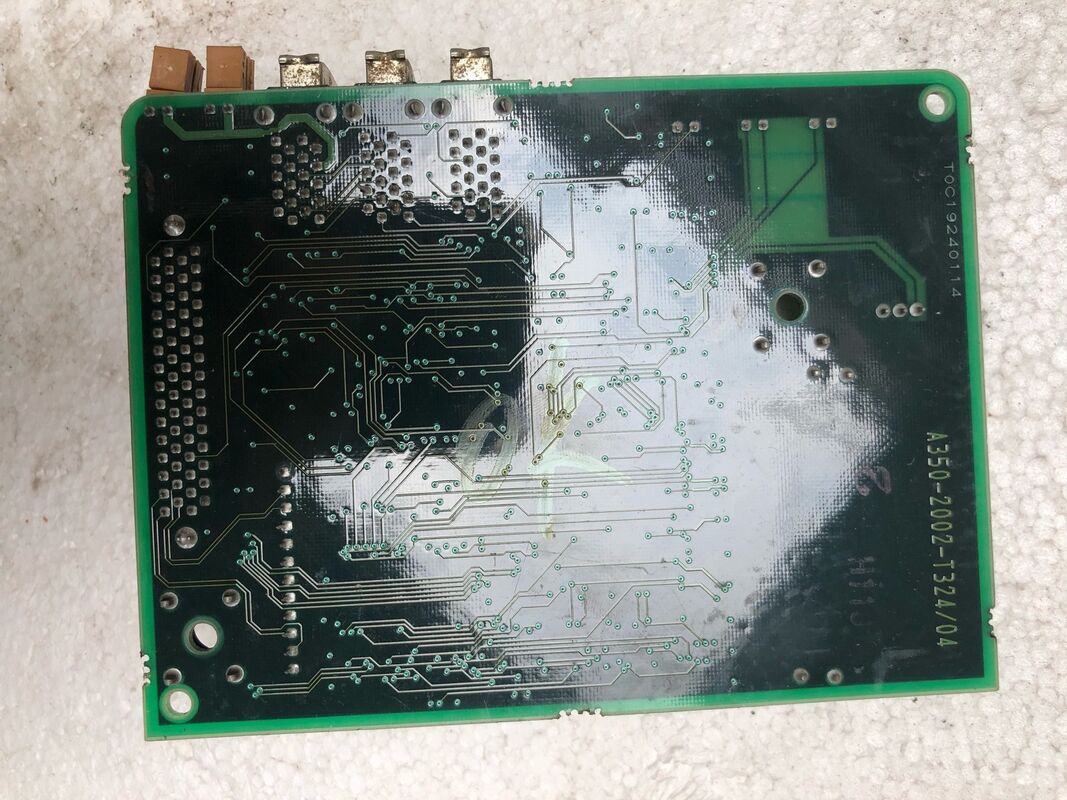

Το A350-2002-T324 είναι η ετικέτα κατασκευής για μια συγκεκριμένη πλακέτα αυτής της οικογένειας. Το επίθημα T324 είναι το αναγνωριστικό αναθεώρησης σχεδίου στη σειρά κατασκευής A350-2002.

Βασικές πληροφορίες προϊόντος

Το A20B-2002 Board Family — I/O, Backplane και Operator Interface

Η σειρά A20B-2002 εξυπηρετεί πολλαπλές λειτουργίες στα συστήματα ελέγχου FANUC CNC:

Πίνακες εισόδου/εξόδου του πίνακα χειριστή:Τα πιο ευρέως αναγνωρισμένα προϊόντα αυτής της σειράς περιλαμβάνουν τις πλακέτες I/O του πίνακα χειριστή 48DI/32DO — συμπεριλαμβανομένων των A20B-2002-0520 (με διεπαφή MPG) και A20B-2002-0521 (χωρίς MPG). Αυτές οι πλακέτες τοποθετούνται ανάμεσα στα φυσικά χειριστήρια του χειριστή (κουμπιά, διακόπτες, ενδεικτικές λυχνίες) και το PMC του CNC, διαχειριζόμενοι 48 ψηφιακές εισόδους από διακόπτες πίνακα και 32 ψηφιακές εξόδους σε λαμπτήρες πίνακα μέσω του σειριακού διαύλου I/O Link.

Πίνακες διεπαφής Backplane και Rack:Άλλες πλακέτες αυτής της σειράς χρησιμεύουν ως PCB backplane για συγκροτήματα ραφιών ελέγχου CNC, παρέχοντας την υποδομή διαύλου για συγκροτήματα καρτών CNC πολλαπλών θυρίδων. Αυτές οι πλακέτες συνδέουν φυσικά πολλές κάρτες μονάδων στο ίδιο ράφι μέσω ενός κοινόχρηστου διαύλου backplane.

Ενότητες διεπαφής:Οι πρόσθετες παραλλαγές A20B-2002 παρέχουν εξειδικευμένες λειτουργίες διεπαφής — όπως μονάδες σύνδεσης MPG και μονάδες επικοινωνίας πίνακα χειριστή — που επεκτείνουν τη συνδεσιμότητα του CNC σε συσκευές πίνακα μηχανών.

Ο αριθμός κατασκευής A350-2002-T324 αντιστοιχεί σε έναν συγκεκριμένο πίνακα εντός αυτής της λειτουργικής οικογένειας.

Σενάρια εφαρμογής

Σφάλμα I/O πίνακα χειριστή:Ένα CNC της σειράς i αναπτύσσει τυχαία συμπεριφορά πίνακα χειριστή — συγκεκριμένα κουμπιά δεν ανταποκρίνονται, οι ενδεικτικές λυχνίες δεν ανάβουν σωστά. Το σφάλμα σε επίπεδο πλακέτας εντοπίζεται στο A350-2002-T324. Η αντικατάσταση της πλακέτας αποκαθιστά την πλήρη λειτουργία I/O του πίνακα χειριστή.

Αναγνώριση πλακέτας διεπαφής πίνακα:Κατά τη συντήρηση, ένας τεχνικός αναγνωρίζει το A350-2002-T324 από την ετικέτα της πλακέτας κατά τη διάρκεια επιθεώρησης της μονάδας ελέγχου CNC. Η διασταύρωση αυτού του αριθμού κατασκευής με την τεκμηρίωση συντήρησης επιβεβαιώνει τη λειτουργία της πλακέτας και τη σωστή αντικατάσταση.

FAQ

Ε1: Πώς η σύνδεση I/O συνδέει το A350-2002-T324 με το CNC;

Οι πλακέτες της οικογένειας A20B-2002 επικοινωνούν με το CNC μέσω του συνδέσμου I/O FANUC — ένα σειριακό πρωτόκολλο υψηλής ταχύτητας που συνδέει τις μονάδες I/O και τις πλακέτες του πίνακα χειριστή στο PMC του CNC μέσω ενός καλωδίου συνεστραμμένου ζεύγους (ή οπτικής ίνας). Η κύρια σύνδεση I/O είναι στο CNC. το A350-2002-T324 (ή το ισοδύναμο A20B-2002) είναι ένας υποτελής κόμβος. Και οι 48 καταστάσεις εισόδου και οι 32 εντολές εξόδου μεταδίδονται σε κάθε κύκλο σάρωσης συνδέσμου I/O. Αυτό αντικαθιστά την ανάγκη για μεμονωμένες ενσύρματες συνδέσεις από κάθε διακόπτη και λαμπτήρα στο CNC.

Ε2: Ποια είναι η διαφορά μεταξύ του αριθμού A350-2002-T324 και του εμπορικού αριθμού A20B-2002-xxxx;

Το A350-2002-T324 είναι ο αριθμός κατασκευής PCB — η εσωτερική αναφορά σχεδίου κατασκευής της FANUC τυπωμένη στον πίνακα. Το A20B-2002-xxxx είναι ο εμπορικός αριθμός παραγγελίας που χρησιμοποιείται για την αγορά και τα εγχειρίδια συντήρησης. Και οι δύο αναφορές προσδιορίζουν το ίδιο φυσικό PCB. Ο αριθμός κατασκευής διαβάζεται από την ετικέτα του πίνακα. Ο εμπορικός αριθμός βρίσκεται στους καταλόγους ανταλλακτικών και στην τεκμηρίωση αγοράς.

Ε3: Μπορεί να αντικατασταθεί μια πλακέτα A350-2002 χωρίς ενημέρωση του προγράμματος PMC του CNC;

Ναί. Το πρόγραμμα σκάλας PMC διευθύνει I/O μέσω διεύθυνσης συνδέσμου I/O — όχι από τη συγκεκριμένη έκδοση υλικού πλακέτας. Η αντικατάσταση ενός αποτυχημένου A350-2002-T324 με μια σωστά διαμορφωμένη πλακέτα αντικατάστασης στην ίδια διεύθυνση συνδέσμου I/O, αποκαθιστά την επικοινωνία I/O του PMC με διαφάνεια. Δεν χρειάζονται αλλαγές στο πρόγραμμα PMC για αντικατάσταση πλακέτας παρόμοια με παρόμοια.

Ε4: Πόσες πλακέτες A350-2002 (A20B-2002) μπορούν να συνδεθούν σε ένα σύστημα CNC;

Η σύνδεση I/O υποστηρίζει πολλαπλούς υποτελείς κόμβους σε μια διαμόρφωση αλυσίδας μαργαρίτας. Ο μέγιστος αριθμός κόμβων εξαρτάται από τη χωρητικότητα του συνδέσμου I/O του CNC — κάθε κόμβος καταλαμβάνει έναν καθορισμένο αριθμό διευθύνσεων συνδέσμου I/O. Για τα περισσότερα συστήματα CNC της σειράς i, η σύνδεση I/O υποστηρίζει αρκετούς κόμβους για να φιλοξενήσει πολλαπλές πλακέτες πίνακα χειριστή μαζί με μονάδες I/O για I/O μηχανής, ντουλάπι μαγνητικής ισχύος και άλλες περιφερειακές διεπαφές.

Ε5: Η αντικατάσταση του A350-2002-T324 απαιτεί κάποια επαναδιαμόρφωση διεύθυνσης συνδέσμου I/O;

Μόνο εάν η πλακέτα αντικατάστασης έχει διαμορφωθεί με διαφορετική διεύθυνση κόμβου συνδέσμου εισόδου/εξόδου από την πλακέτα που απέτυχε. Η τυπική αντικατάσταση με πανομοιότυπα διαμορφωμένη πλακέτα στην ίδια διεύθυνση δεν απαιτεί επαναδιαμόρφωση — το PMC συνεχίζει την επικοινωνία αυτόματα μετά την ενεργοποίηση της πλακέτας. Εάν η πλακέτα αντικατάστασης έχει διαφορετική διαμόρφωση διεύθυνσης, οι ρυθμίσεις παραμέτρων σύνδεσης I/O του CNC πρέπει να ενημερωθούν για να ταιριάζουν. Επαληθεύστε τη διαμόρφωση διεύθυνσης από την ηλεκτρική τεκμηρίωση του μηχανήματος πριν τοποθετήσετε την αντικατάσταση.
