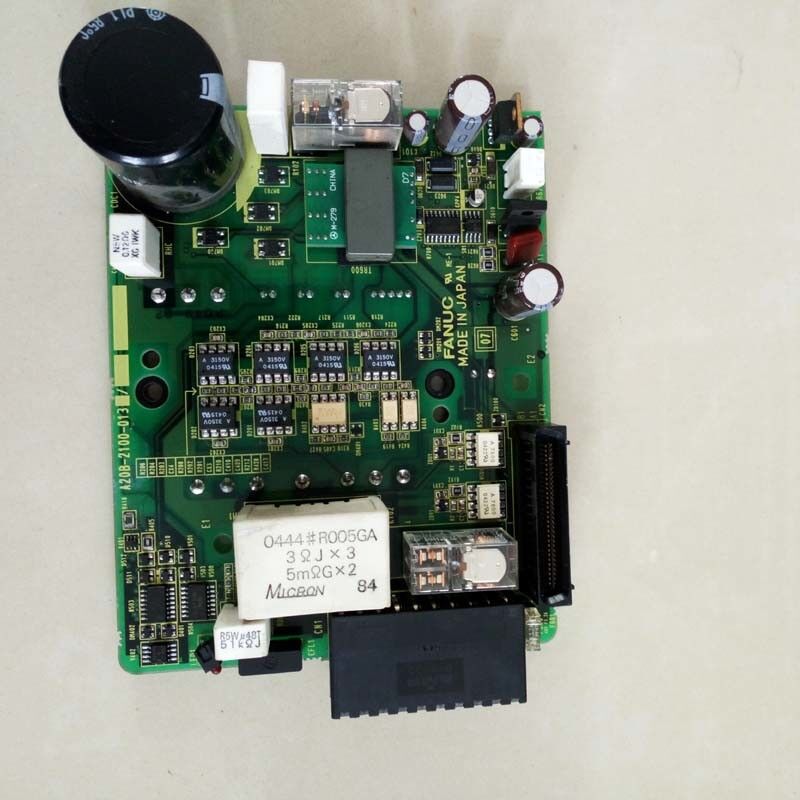

Καρτέλα Fanuc Servo A20B-2100-0133 ή A20B21000133/05B - Χρησιμοποιημένη και νέα

A20B-2100-0133∙ FANUC A20B-2100 Series Drive PCB ∙ CNC Servo και Σπινδέλες / Αντικατάστατο ανταλλακτικό

Α20Β-2100 ∆ημιουργία μιας οικογένειας PCB με εστίαση στην κίνηση

Η σειρά A20B-2100 καλύπτει μια σειρά από κυκλώματα εκτυπωμένων κυκλωμάτων που χρησιμοποιούνται στις μονάδες ενισχυτών servo της FANUC, στις μονάδες ενισχυτών σπινέλ και στις μονάδες τροφοδοσίας.Σε αντίθεση με την σειρά A20B-2101 που επικεντρώνεται σε πλαίσια λογικής ελέγχου, η σειρά A20B-2100 καλύπτει επίσης τα πλαίσια PCB power-stage που λειτουργούν σε κοντινή απόσταση από τις συσκευές διακόπτη υψηλού ρεύματος και το υλικό λεωφορείου DC.

Οι βασικοί αντιπρόσωποι αυτής της σειράς απεικονίζουν το εύρος των λειτουργιών:

• Πίνακες κυκλώματος κυκλώματος κυκλώματος κυκλώματος κυκλώματος κυκλώματοςΠίνακες για τις μονάδες ενισχυτή σερβο με διεπαφή FSSB, συμπεριλαμβανομένων των κατηγοριών A20B-2100-0251 και A20B-2100-0260 για διαμορφώσεις SVM δύο άξων και τριών άξων.
• Πίνακες PCB για μονάδες τροφοδοσίας:Συμπεριλαμβανομένων των κατηγοριών A20B-2100-0390 και A20B-2100-0391 που εξυπηρετούν τις μονάδες τροφοδοσίας ισχύος της σειράς Alpha-i PS από 5,5 kW έως 100 kW.
• Πίνακες ελέγχου με τροχιά σπινδέλου:Συμπεριλαμβανομένης της κατηγορίας A20B-2100-0800 για τον έλεγχο της μονάδας σπινδύλας SPMC Alpha-i.

Η A20B-2100-0133 είναι μια συγκεκριμένη σανίδα εντός αυτής της σειράς, που εξυπηρετεί τη λειτουργία κίνησης για την οποία σχεδιάστηκε και κατασκευάστηκε.

Βασικές πληροφορίες για το προϊόν

Διοδηγήστε PCBs το στρώμα εργασίας μεταξύ λογικής και ισχύος

Σε ένα FANUC servo ή spindle amplifier module, η στοίβα PCB εκτελεί διακριτές λειτουργίες σε διαφορετικά στρώματα.

Πίνακες ελέγχου (σειρά A20B-2101):Λαμβάνουν εντολές άξονα από το CNC, εκτελούν τον τρέχοντα αλγόριθμο ελέγχου και παράγουν σήματα πύλης.

Πίνακες κίνησης/δυναμικής (σειρά A20B-2100):Οι πίνακες αυτές μεταφέρουν σήματα κίνησης πύλης στα τρανζίστορ ισχύος, διαχειρίζονται σήματα ανάδρασης ρεύματος από τους αισθητήρες ρεύματος,Εφαρμογή ταξιδιών προστασίας σε επίπεδο υλικού, και σε ορισμένες παραλλαγές χειρίζονται λειτουργίες μετατροπής ενεργού ισχύος.

Το A20B-2100-0133 λειτουργεί σε αυτό το επίπεδο της πλακέτας κίνησης μεταφράζοντας τις εντολές της πλακέτας ελέγχου σε ακριβή χρονολόγηση πύλης που χρειάζονται οι συσκευές ισχύος για να παράγουν ρυθμιζόμενο ρεύμα κινητήρα.

Σενάρια εφαρμογής

Ελάττωμα της μονάδας τροφοδοσίας οδήγησης:Το κύμα στο κύκλωμα του κινητήρα αυτή τη στιγμή επιβεβαιώνει ότι η σανίδα ελέγχου στέλνει σήματα πύλης,Το A20B-2100-0133 drive board αναγνωρίζεται ως το ελάττωμα.

Προγραμματισμένη συντήρηση κίνησης:Μια εγκατάσταση που διενεργεί προγραμματισμένη επισκευή των αλφα-i μονάδων κίνησης σε ώρες υψηλής έντασης αντικαθιστά το A20B-2100-0133 στο πλαίσιο προγράμματος ανανέωσης PCB κίνησης,επαναφορά της διάρκειας ζωής του συμβουλίου πριν από την αποτυχία που σχετίζεται με την ηλικία.

Γενικές ερωτήσεις

Ε1: Πώς μπορώ να προσδιορίσω αν έχει αποτύχει η συσκευή A20B-2100-0133 ή η πλακέτα ελέγχου (σειρά A20B-2101);

Μια αποτυχημένη πλατφόρμα οδήγησης A20B-2100 προκαλεί συνήθως συμπτώματα ισχύος εξόδου: υπερστροφή, ασύμμετρη έξοδο ή εκδρομές προστασίας υλικού.Ένα αποτυχημένο πίνακα ελέγχου A20B-2101 προκαλεί συνήθως συμπτώματα επικοινωνίας ή λογικής , η οδήγηση δεν μπορεί να φτάσει σε ετοιμότητα χωρίς σφάλματα εξόδου ή ακανόνιστη ανταπόκριση σε εντολές.Συμπτώματα ελαττώματος που δείχνουν πρώτα το στάδιο εξόδου, ειδικά συναγερμοί που ενεργοποιούνται υπό φορτίο, αλλά όχι κατά τη διάρκεια δοκιμής χαμηλού ρεύματος, που δείχνουν προς το A20B-2100-0133..

Ε2: Η αντικατάσταση του A20B-2100-0133 απαιτεί αλλαγές στις παραμέτρους του servo;

Οι παραμέτροι του ελατηρίου και του ελατηρίου διατηρούνται στη μνήμη βασικών παραμέτρων του CNC, όχι στα PCB κίνησης.Μετά την τοποθέτηση και την ενεργοποίηση του συστήματος, ο κινητήρας θα πρέπει να αποκαταστήσει την κανονική επικοινωνία με το CNC και να επανέλθει στη λειτουργία σύμφωνα με τις υπάρχουσες παραμέτρους.

Ε3: Είναι ο A20B-2100-0133 συμβατός με συγκεκριμένα χαρακτηριστικά ρεύματος της μονάδας κίνησης ή χρησιμοποιείται σε ένα ευρύ φάσμα;

Τα PCB κίνησης της σειράς A20B-2100 είναι συχνά κοινά σε ένα εύρος ονομαστικών τάσεων ρεύματος εντός μιας οικογένειας μονάδων ∙ οι συσκευές ισχύος αλλάζουν με την ονομαστική τάση,αλλά η λογική του ελέγχου και της πλακέτας κίνησης παραμένει η ίδια σε όλη την περιοχή. Επιβεβαιώστε το συγκεκριμένο μοντέλο μονάδας από την πινακίδα ονομασίας της κίνησης και τη διασταύρωση με τον κατάλογο ανταλλακτικών πριν από την παραγγελία για να επαληθεύσετε αν το A20B-2100-0133 καλύπτει την ικανότητα της εγκατεστημένης μονάδας.

Ε4: Ποια μέτρα ασφαλείας εφαρμόζονται πριν από την πρόσβαση στο A20B-2100-0133 μέσα σε μια μονάδα κίνησης;

Η συνεχής τάση της μονάδας κίνησης διατηρεί επικίνδυνη τάση μετά την απομάκρυνση της ηλεκτρικής πηγής. Allow the capacitor discharge time specified in the FANUC maintenance manual for the applicable module — or confirm with a calibrated DC voltmeter that the bus is below the safe threshold — before opening the module housingΗ A20B-2100-0133 λειτουργεί σε επίπεδα τάσης λεωφορείου σε κανονική λειτουργία· η διασφάλιση της πλήρους εκφόρτισης του λεωφορείου είναι μια μη διαπραγματεύσιμη απαίτηση ασφάλειας.

Ε5: Μπορεί να επισκευαστεί το A20B-2100-0133 αντί να αντικατασταθεί;

Η επισκευή σε επίπεδο συστατικών των PCB κίνησης FANUC προσφέρεται από εξειδικευμένα κέντρα εξυπηρέτησης.η επισκευή είναι τεχνικά εφικτή όταν η βλάβη αφορά διακριτά εξαρτήματα, όπως κυκλικά διακυβέρνητα οδήγησης πύληςΓια μηχανές κρίσιμης σημασίας για την παραγωγή, όπου ο χρόνος λειτουργίας είναι κρίσιμος,η αντικατάσταση της πλακέτας με την πλακέτα A20B-2100-0133 είναι συνήθως ταχύτερη από την επισκευήΟι δύο επιλογές ισχύουν ανάλογα με την επείγουσα ανάγκη και τον προϋπολογισμό της αίτησης.
