Νέα SIEMENS 6SL3130-6TE23-6AA3 6SL31306TE236AA3 6SL313O-6TE23-6AA3 Γρήγορη αποστολή

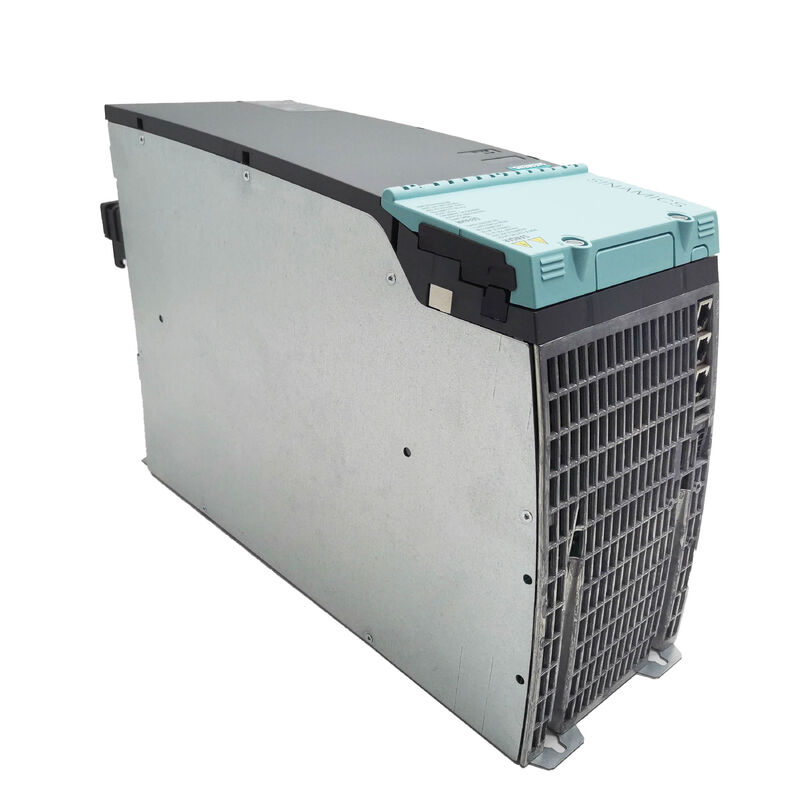

Siemens 6SL3130-6TE23-6AA3 SINAMICS S120 έξυπνη γραμμή Μονάδα 36 kW / 380 480V AC / 600V DC / 60A / Booksize

Δύναμη συνεχούς ρεύματος για συστήματα μετακίνησης πολλαπλών αξόνων S120

The 6SL3130-6TE23-6AA3 is the 36 kW Smart Line Module from Siemens' SINAMICS S120 booksize drive system — the infeed module that converts three-phase 380–480V AC mains into a 600V DC bus for all connected S120 Motor Modules in the drive groupΜια έξυπνη μονάδα γραμμής υποστηρίζει ολόκληρη την πολυάξια συστοιχία κίνησης. Κάθε μονάδα κινητήρα στο ντουλάπι αντλεί την ισχύ της από αυτό το κοινό λεωφορείο.

Οι έξυπνες μονάδες γραμμής χρησιμοποιούν μια μη ρυθμιζόμενη αρχιτεκτονική: μια γέφυρα διόδων για την εισερχόμενη μετατροπή AC-DC, με επαναληπτική ανατροφοδότηση γραμμής μέσω IGBT.Αυτό είναι διαφορετικό από το Active Line Module (ALM) το οποίο χρησιμοποιεί έναν πλήρως ελεγχόμενο ευθυγραμμιστή IGBTΤο Smart Line Module παρέχει 100% συνεχείς δυνατότητες αναγεννητικής ανάδρασης. Η ενέργεια πέδησης από τους κινητήρες επιβράδυνσης επιστρέφει στο δίκτυο τροφοδοσίας εναλλασσόμενου ρεύματος αντί να εξαφανίζεται ως θερμότητα.Στην παραλλαγή των 36 kW, αυτή η ικανότητα αναγέννησης μπορεί να απενεργοποιηθεί με παραμετροποίηση όταν δεν απαιτείται από την εφαρμογή.

Βασικές προδιαγραφές

Ενσωμάτωση συστήματος DRIVE-CLiQ και S120

Τα πλοία 6SL3130-6TE23-6AA3 με το καλώδιο DRIVE-CLiQ περιλάμβαναν το πρότυπο καλώδιο μεταξύ των ενότητες που συνδέει τα παρακείμενα συστατικά S120 σε μέγεθος βιβλίου στην στοίβα κίνησης.Το DRIVE-CLiQ είναι η ιδιόκτητη ψηφιακή διεπαφή της Siemens που συνδυάζει την ηλεκτρονική ταυτοποίησηΗ μονάδα ελέγχου διαβάζει την ηλεκτρονική πινακίδα κάθε συνδεδεμένης μονάδας αυτόματα κατά την εκκίνηση,ταυτοποίηση του υλικού χωρίς χειροκίνητη είσοδο.

Το Smart Line Module συνδέεται με τα τυπικά συστήματα TN/TT που συνδέονται με τη γη και τα μη-δεδεμένα συστήματα πληροφορικής.η κίνηση απαιτεί επαρκή διαχωρισμό της ροής αέρα πάνω και κάτω από τη μονάδα στην εγκατάσταση του ντουλαπιούΣε αντίθεση με τις εξωτερικές παραλλαγές ψύξης (οι οποίες περνάνε έναν απορροφητήρα μέσω του πίσω πάνελ του ντουλαπιού), αυτή η εσωτερική έκδοση ψύξης διαχειρίζεται όλη τη θερμική διάχυση εντός του αέρα του ντουλαπιού.

Επικεφαλής διαφορά

Για εφαρμογές στις οποίες η σταθερή τάση συνεχούς ρεύματος και η χαμηλή αρμονική στρέβλωση είναι προτεραιότητες, η ενότητα ενεργού γραμμής είναι η κατάλληλη επιλογή.Για τις περισσότερες τυποποιημένες εφαρμογές αυτοματισμού πολλαπλών άξονων όπου το κόστος και η ανάκτηση ενέργειας είναι οι κύριοι παράγοντες, το Smart Line Module παρέχει τη σωστή απόδοση με χαμηλότερο κόστος συστήματος.

Γενικές ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ της ενότητας Smart Line και της ενότητας Active Line στο σύστημα S120;

Το Smart Line Module χρησιμοποιεί μια γέφυρα παθητικών διόδων για τη μετατροπή AC-DC με μη ρυθμιζόμενη έξοδο DC και αναγέννηση με διακόπτη γραμμής με βάση IGBT.Το Active Line Module χρησιμοποιεί έναν πλήρως ελεγχόμενο μετατροπέα IGBT για ρυθμιζόμενη έξοδο συνεχούς ρεύματοςΤο Smart Line Module είναι πιο οικονομικό.η Active Line Module είναι κατάλληλη για εφαρμογές που απαιτούν ακριβή ρύθμιση της συνεχούς ροής ή αυστηρές απαιτήσεις ποιότητας ισχύος.

Ε2: Το 6SL3130-6TE23-6AA3 περιλαμβάνει το καλώδιο DRIVE-CLiQ;

Το καλώδιο διαμονής DRIVE-CLiQ περιλαμβάνεται με το 6SL3130-6TE23-6AA3 για σύνδεση με τη γειτονική μονάδα S120 στην στοίβα βιβλίου.Τα καλώδια προς μη παρακείμενα εξαρτήματα ή προς την μονάδα ελέγχου πρέπει να παραγγέλνονται χωριστά..

Ε3: Πόσες μονάδες κινητήρα μπορούν να συνδεθούν σε ένα 6SL3130-6TE23-6AA3;

Ο αριθμός αυτός περιορίζεται από την ικανότητα συνεχούς ισχύος 36 kW και την ισχύ εξόδου 60A συνεχούς ρεύματος.Η συνολική ισχύς δεν πρέπει να υπερβαίνει τα 36 kWΤα επαναπαραγωγικά κορυφαία φορτία χειρίζονται ξεχωριστά από την ικανότητα ανατροφοδότησης της μονάδας.

Ε4: Μπορεί η αναγεννητική ανατροφοδότηση να απενεργοποιηθεί σε αυτή τη μονάδα;

Ναι, στο 36 kW Smart Line Module, η αναγεννητική ανατροφοδότηση είναι ενεργή από προεπιλογή και μπορεί να απενεργοποιηθεί με παραμέτρους μέσω του STARTER ή του TIA Portal.Αποκλεισμός μόνον όταν η εφαρμογή το απαιτεί ̇ η ενέργεια πέδησης χωρίς αναγέννηση διαλύεται μέσω των αντίστοιχων πέδησης αντί να επιστρέφεται στο δίκτυο τροφοδοσίας.

Ε5: Ποιες απαιτήσεις για την εγκατάσταση των ντουλάπιων ισχύουν για την εσωτερική παραλλαγή ψύξης;

Ελάχιστη απόσταση 100 mm πάνω και κάτω από τη μονάδα για την ροή αέρα. Η μονάδα πρέπει να τοποθετείται κατακόρυφα. Η θερμοκρασία περιβάλλοντος του θαλάμου πρέπει να διατηρείται εντός των 0°40°C για πλήρη ονομαστική ισχύ.η εκτίμηση ισχύει σύμφωνα με το εγχειρίδιο εγκατάστασης υλικού SINAMICS S120Ο εσωτερικός ανεμιστήρας είναι ένα αντικείμενο φθοράς, επιθεωρήστε και αντικαταστήστε σύμφωνα με το πρόγραμμα συντήρησης.
